Трубчатый атомизатор для атомно-абсорбционной спектрофотометрии

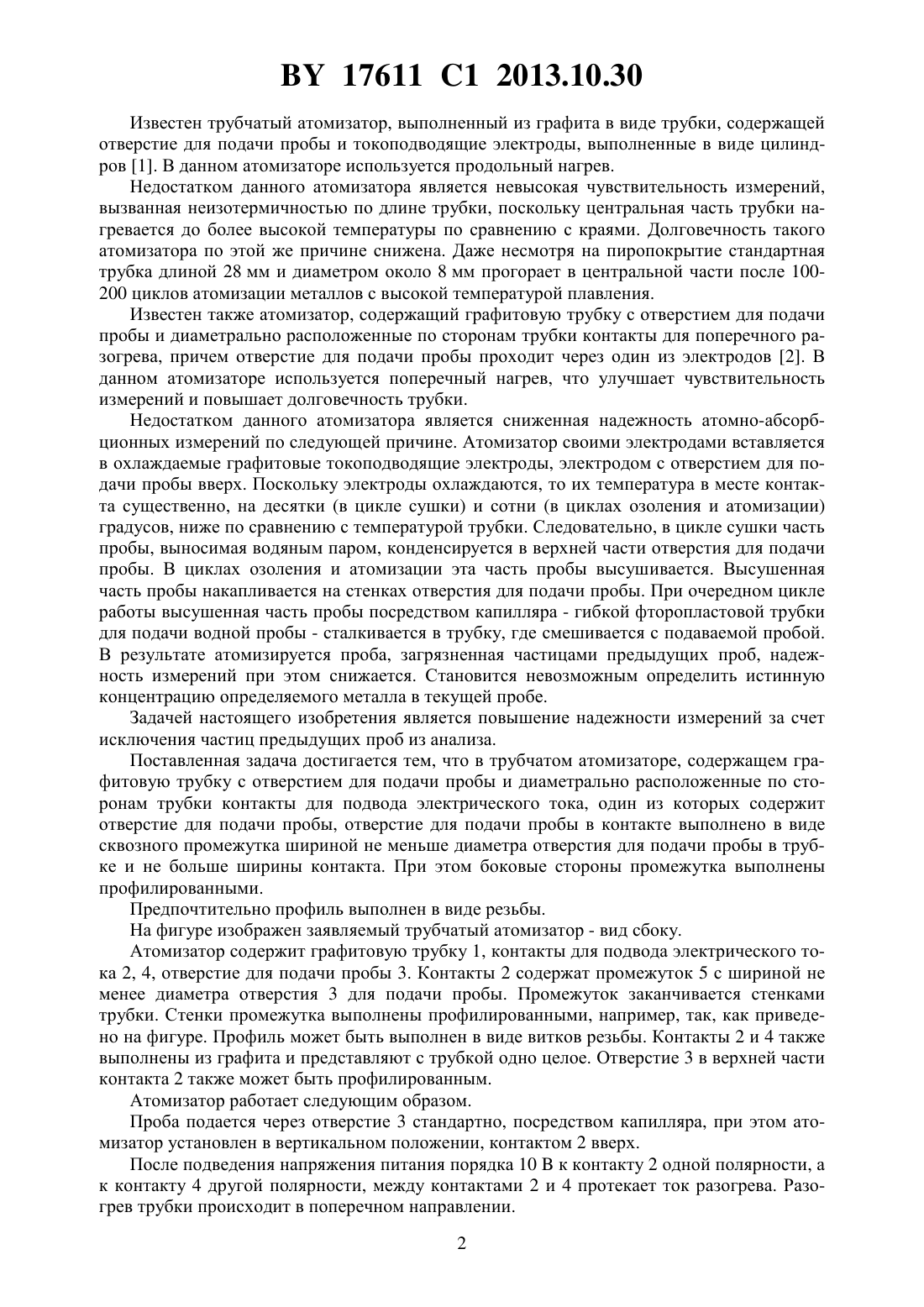

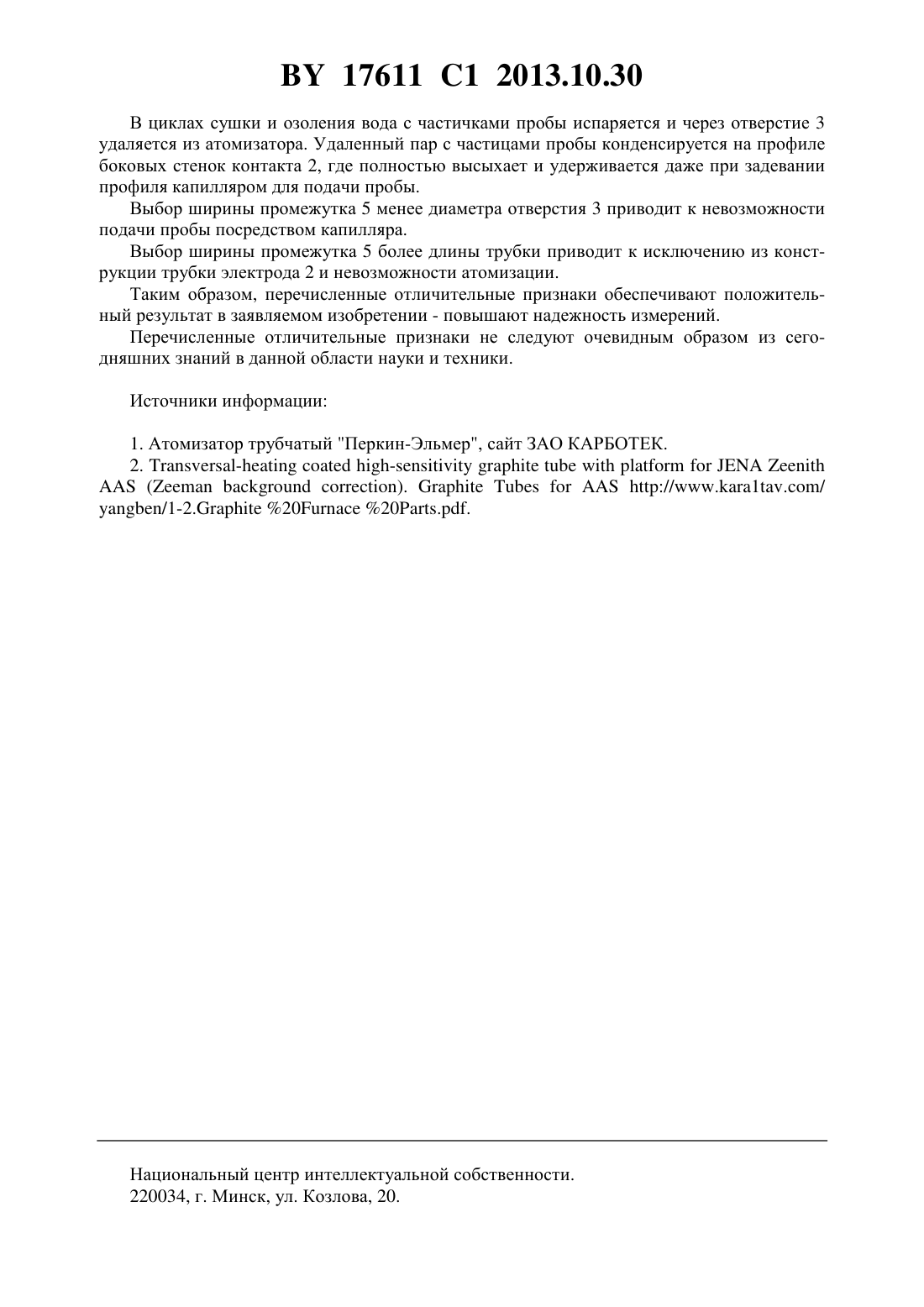

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ТРУБЧАТЫЙ АТОМИЗАТОР ДЛЯ АТОМНО-АБСОРБЦИОННОЙ СПЕКТРОФОТОМЕТРИИ(71) Заявитель Конструкторско-технологическое республиканское унитарное предприятие Нуклон(72) Авторы Бузук Александр Александрович Курейчик Константин Петрович(73) Патентообладатель Конструкторско-технологическое республиканское унитарное предприятие Нуклон(57) Трубчатый атомизатор для атомно-абсорбционной спектрофотометрии, содержащий графитовую трубку с отверстием для подачи пробы, диаметрально расположенные по окружности трубки графитовые контакты для подвода электрического тока, выполненные как единое целое с графитовой трубкой, один из которых выполнен совмещенным с отверстием для подачи пробы и содержащим сквозной промежуток шириной не меньше диаметра отверстия для подачи пробы в трубке и не больше ширины контакта, а стенки промежутка выполнены профилированными в виде витков резьбы. Изобретение относится к области атомно-абсорбционной спектрофотометрии и предназначено для использования в атомно-абсорбционном анализе. 17611 1 2013.10.30 Известен трубчатый атомизатор, выполненный из графита в виде трубки, содержащей отверстие для подачи пробы и токоподводящие электроды, выполненные в виде цилиндров 1. В данном атомизаторе используется продольный нагрев. Недостатком данного атомизатора является невысокая чувствительность измерений,вызванная неизотермичностью по длине трубки, поскольку центральная часть трубки нагревается до более высокой температуры по сравнению с краями. Долговечность такого атомизатора по этой же причине снижена. Даже несмотря на пиропокрытие стандартная трубка длиной 28 мм и диаметром около 8 мм прогорает в центральной части после 100200 циклов атомизации металлов с высокой температурой плавления. Известен также атомизатор, содержащий графитовую трубку с отверстием для подачи пробы и диаметрально расположенные по сторонам трубки контакты для поперечного разогрева, причем отверстие для подачи пробы проходит через один из электродов 2. В данном атомизаторе используется поперечный нагрев, что улучшает чувствительность измерений и повышает долговечность трубки. Недостатком данного атомизатора является сниженная надежность атомно-абсорбционных измерений по следующей причине. Атомизатор своими электродами вставляется в охлаждаемые графитовые токоподводящие электроды, электродом с отверстием для подачи пробы вверх. Поскольку электроды охлаждаются, то их температура в месте контакта существенно, на десятки (в цикле сушки) и сотни (в циклах озоления и атомизации) градусов, ниже по сравнению с температурой трубки. Следовательно, в цикле сушки часть пробы, выносимая водяным паром, конденсируется в верхней части отверстия для подачи пробы. В циклах озоления и атомизации эта часть пробы высушивается. Высушенная часть пробы накапливается на стенках отверстия для подачи пробы. При очередном цикле работы высушенная часть пробы посредством капилляра - гибкой фторопластовой трубки для подачи водной пробы - сталкивается в трубку, где смешивается с подаваемой пробой. В результате атомизируется проба, загрязненная частицами предыдущих проб, надежность измерений при этом снижается. Становится невозможным определить истинную концентрацию определяемого металла в текущей пробе. Задачей настоящего изобретения является повышение надежности измерений за счет исключения частиц предыдущих проб из анализа. Поставленная задача достигается тем, что в трубчатом атомизаторе, содержащем графитовую трубку с отверстием для подачи пробы и диаметрально расположенные по сторонам трубки контакты для подвода электрического тока, один из которых содержит отверстие для подачи пробы, отверстие для подачи пробы в контакте выполнено в виде сквозного промежутка шириной не меньше диаметра отверстия для подачи пробы в трубке и не больше ширины контакта. При этом боковые стороны промежутка выполнены профилированными. Предпочтительно профиль выполнен в виде резьбы. На фигуре изображен заявляемый трубчатый атомизатор - вид сбоку. Атомизатор содержит графитовую трубку 1, контакты для подвода электрического тока 2, 4, отверстие для подачи пробы 3. Контакты 2 содержат промежуток 5 с шириной не менее диаметра отверстия 3 для подачи пробы. Промежуток заканчивается стенками трубки. Стенки промежутка выполнены профилированными, например, так, как приведено на фигуре. Профиль может быть выполнен в виде витков резьбы. Контакты 2 и 4 также выполнены из графита и представляют с трубкой одно целое. Отверстие 3 в верхней части контакта 2 также может быть профилированным. Атомизатор работает следующим образом. Проба подается через отверстие 3 стандартно, посредством капилляра, при этом атомизатор установлен в вертикальном положении, контактом 2 вверх. После подведения напряжения питания порядка 10 к контакту 2 одной полярности, а к контакту 4 другой полярности,между контактами 2 и 4 протекает ток разогрева. Разогрев трубки происходит в поперечном направлении. 2 17611 1 2013.10.30 В циклах сушки и озоления вода с частичками пробы испаряется и через отверстие 3 удаляется из атомизатора. Удаленный пар с частицами пробы конденсируется на профиле боковых стенок контакта 2, где полностью высыхает и удерживается даже при задевании профиля капилляром для подачи пробы. Выбор ширины промежутка 5 менее диаметра отверстия 3 приводит к невозможности подачи пробы посредством капилляра. Выбор ширины промежутка 5 более длины трубки приводит к исключению из конструкции трубки электрода 2 и невозможности атомизации. Таким образом, перечисленные отличительные признаки обеспечивают положительный результат в заявляемом изобретении - повышают надежность измерений. Перечисленные отличительные признаки не следуют очевидным образом из сегодняшних знаний в данной области науки и техники. Источники информации 1. Атомизатор трубчатый Перкин-Эльмер, сайт ЗАО КАРБОТЕК. 2. --.//.1./ Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
