Установка для моделирования рикошета огнестрельного снаряда в экспериментальных условиях

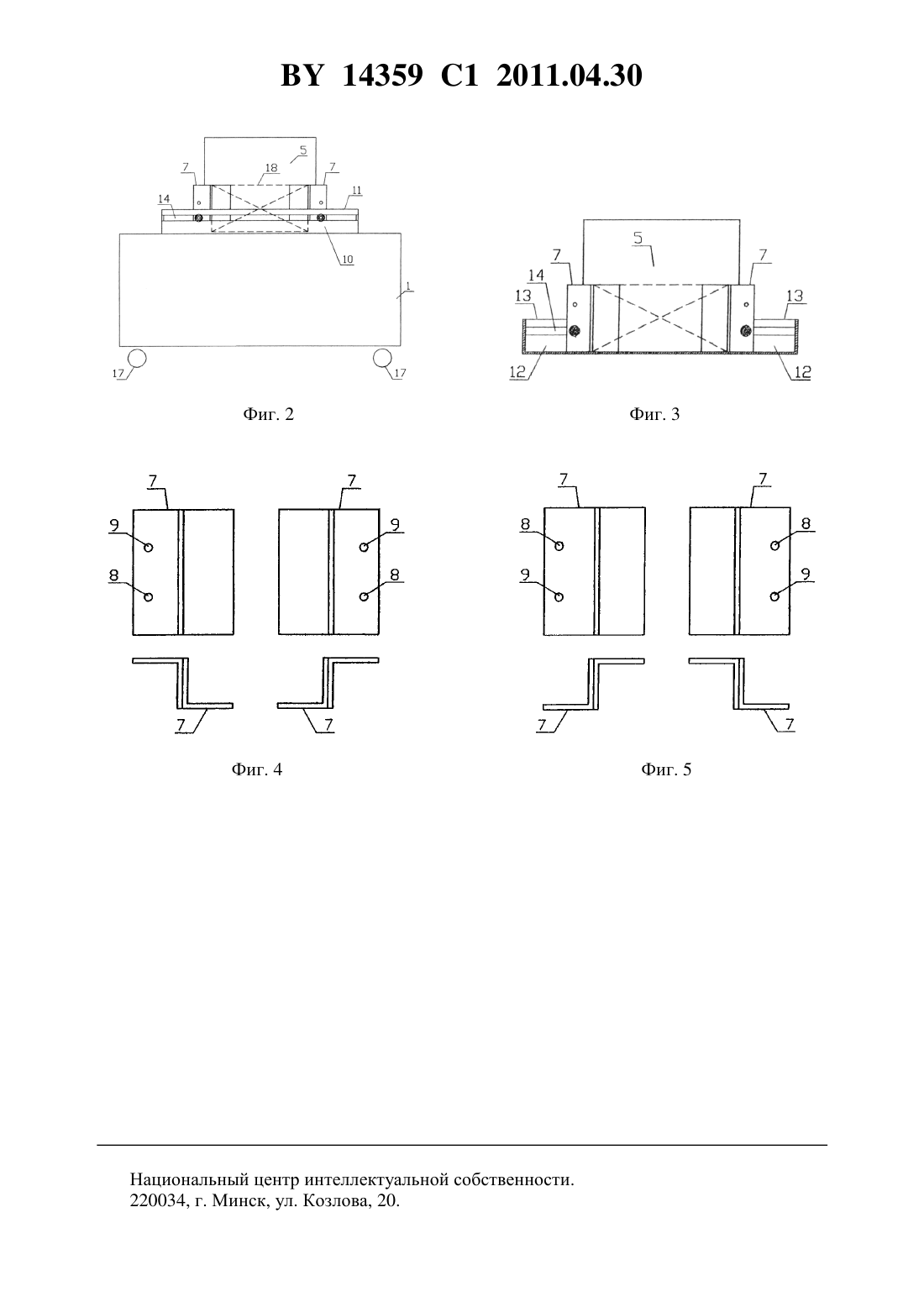

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТАНОВКА ДЛЯ МОДЕЛИРОВАНИЯ РИКОШЕТА ОГНЕСТРЕЛЬНОГО СНАРЯДА В ЭКСПЕРИМЕНТАЛЬНЫХ УСЛОВИЯХ(71) Заявитель Учреждение образования Белорусский государственный медицинский университет(72) Авторы Гусенцов Александр Олегович Чучко Валерий Александрович Мережко Григорий Васильевич(73) Патентообладатель Учреждение образования Белорусский государственный медицинский университет(56) БЕДРИН Л.М. Об особенностях повреждений при обычных и некоторых своеобразных поражениях пулей винтовки. Автореф дис.канд мед наук. Воронеж, 1951. - С. 1-21.2079093 1, 1997.813080, 1981.(57) 1. Установка для моделирования рикошета огнестрельного снаряда от исследуемой преграды в экспериментальных условиях, включающая два съемных прижимных устройства образной формы для крепления исследуемой преграды, в каждом из которых выполнены по два расположенных друг над другом отверстия корпус в форме параллелепипеда, в верхней части которого размещен металлический лист, жестко закрепленный по периметру к корпусу, по переднему и заднему краям которого вдоль длинных сторон жестко закреплены к корпусу по две металлические полосы с образованием щелей между ними, в центре металлического листа параллельно его длинной стороне и перпендикулярно ему установлена прямоугольная пластина, с обеих сторон к которой и к корпусу жестко закреплено по паре 14359 1 2011.04.30 металлических полос с образованием щелей между ними два металлических прутка, каждый из которых установлен в щелях, образованных на одном уровне, и в одном из отверстий одного из прижимных устройств. 2. Установка по п. 1, отличающаяся тем, что к задней стороне прямоугольной пластины и к металлическому листу приварены листы треугольной формы. Изобретение относится к области криминалистической техники и может найти применение в судебно-баллистических и судебно-медицинских исследованиях для определения рикошетного характера огнестрельного повреждения. Заявителю не известны устройства для моделирования процесса рикошета огнестрельного снаряда в экспериментальных условиях, поэтому нами не указаны объекты,являющиеся аналогом и прототипом. Огнестрельные повреждения в их судебно-медицинском отношении изучаются с начала 20-го века. В связи с широким применением огнестрельного оружия в период Великой Отечественной войны, после ее окончания, исследованию огнестрельной травмы стало уделяться огромное значение. Изучены морфологические признаки входной, выходной огнестрельной раны в зависимости от вида оружия, боеприпасов, дистанции, с которой произведен выстрел особенности формирования раневого канала в мягких тканях,костях, внутренних органах. Разработаны различные методы изучения огнестрельных повреждений непосредственная микроскопия, гистологическое исследование кожных покровов, мягких тканей, методы выявления металлов в области ранений, судебномедицинская рентгенодиагностика и мн. др. Установлены критерии прижизненности и давности образования огнестрельных повреждений. Проводилось изучение огнестрельных повреждений из дефектного и самодельного оружия, при выстрелах через преграду. В то же время вопросу образования повреждений при рикошете огнестрельного снаряда уделялось крайне мало внимания по данной проблеме имеется лишь небольшое число исследований, результаты которых сводились к указаниям о возможной деформации либо фрагментации огнестрельного снаряда, отложении в области краев входной раны частиц объекта, от которого произведен рикошет. К настоящему времени отсутствуют четкие дифференциально-диагностические критерии данного вида огнестрельных повреждений,что не позволяет с полной уверенностью утверждать о наличии рикошета в каждом конкретном случае, а также устанавливать угол и дистанцию выстрела, тем более природу преграды, от которой произведен рикошет 1. Вышеизложенное, несомненно, указывает на необходимость дальнейшего проведения комплексных исследований по проблеме судебно-медицинской диагностики повреждений, образовавшихся в результате рикошета огнестрельного снаряда. Изучение повреждений, возникающих в результате рикошета огнестрельного снаряда,требует экспериментального характера работы. На протяжении всего периода изучения огнестрельных повреждений в экспериментальных условиях традиционно использовался следующий принцип оружие, из которого производится выстрел, фиксируется в специальных тисках, а на пулеулавливатель крепится объект (бязь, одежда и др.), повреждения которого в дальнейшем и подвергаются изучению. Для создания условий рикошета в экспериментальных условиях фиксатора огнестрельного оружия и пулеулавливателя недостаточно необходимо каким-то образом расположить и прочно фиксировать преграду, от которой предполагается рикошет, на определенной дистанции от дульного среза ствола оружия и под определенным углом в то же время указанные параметры расположения преграды, как и сама преграда (кирпич,кафельная плитка и др.), должны быть легко изменяемы в соответствии с задачами, стоящими перед исследователем. 14359 1 2011.04.30 При изучении патентной и научно-технической информации выявлен способ экспериментального изучения повреждений, возникающих в результате рикошета огнестрельного снаряда. С этой целью производились выстрелы по поверхности массивных камней, имеющих гладкую поверхность, от которых и происходил рикошет огнестрельного снаряда 2. Подобным способом не представляется возможным изучить повреждения, возникающие в результате рикошета огнестрельного снаряда от других, менее массивных объектов(кирпич, кафельная плитка и др.). Задача заявляемого изобретения заключается в создании устройства для моделирования рикошета огнестрельного снаряда, позволяющего производить прочную фиксацию различного рода как объемных преград, так и преград малой толщины на необходимом расстоянии от дульного среза ствола оружия, от объекта попадания снаряда (мишени), а также под определенным углом к дульному срезу ствола оружия. Поставленная задача достигается за счет того, что установка для моделирования рикошета огнестрельного снаряда от исследуемой преграды в экспериментальных условиях включает два съемных прижимных устройства -образной формы для крепления исследуемой преграды, в каждом из которых выполнены по два расположенных друг над другом отверстия корпус в форме параллелепипеда, в верхней части которого размещен металлический лист, жестко закрепленный по периметру к корпусу, по переднему и заднему краям которого вдоль длинных сторон жестко закреплены к корпусу по две металлические полосы с образованием щелей между ними в центре металлического листа параллельно его длинной стороне и перпендикулярно ему установлена прямоугольная пластина, с обеих сторон к которой и к корпусу жестко закреплено по паре металлических полос с образованием щелей между ними два металлических прутка, каждый из которых установлен в щелях, образованных на одном уровне, и в одном из отверстий одного из прижимных устройств. К задней стороне прямоугольной пластины и к металлическому листу приварены листы треугольной формы. Сущность изобретения поясняется чертежами, где на фиг. 1 представлен общий вид устройства, вид сверху, на фиг. 2 - вид спереди, на фиг. 3 - вид спереди по -, на фиг. 4 вид двух прижимных устройств для фиксации объемных преград (вид спереди и вид сверху), фиг. 5 - вид двух прижимных устройств для фиксации преград малой толщины (вид спереди и вид сверху). Использование данной установки позволит моделировать образование рикошета огнестрельного снаряда в экспериментальных условиях в зависимости от характера преграды объемной (кирпич, железобетонный блок) или преграды малой толщины (кафельная плитка, стекло и мн. др.) с целью дальнейшего изучения возникающих при этом повреждений мишени, преграды либо огнестрельного снаряда. Установка для моделирования рикошета огнестрельного снаряда в экспериментальных условиях содержит корпус 1 в форме параллелепипеда, в верхней части которого размещен металлический лист 2, жестко закрепленный по периметру при помощи сварки на уголках 3 и 4. В центре листа 2 перпендикулярно ему расположена прямоугольная пластина 5, к задней стороне которой и листу 2 приварены два листа 6 треугольной формы на расстоянии друг от друга, обеспечивающие жесткость соединения. Для фиксации преград используются два съемных прижимных устройства 7 образной формы. На одной из свободных сторон каждого прижимного устройства 7 имеются два отверстия 8 и 9, расположенные друг над другом по высоте. По переднему и заднему краям металлического листа 2 вдоль длинной стороны корпуса 1 приварены по две взаимно параллельные полосы 10 и 11, расположенные друг над другом с обеих сторон прямоугольной пластины 5 и к корпусу 1 жестко закреплено по паре взаимно параллельных металлических полос 12 и 13, расположенных друг над другом. Между полосами 10 и 11, а также между полосами 12 и 13 имеются горизонтальные щели 14, расположенные на одном уровне. В горизонтальные щели 14 и одно из отверстий 3 14359 1 2011.04.30 8 или 9 каждого прижимного устройства 7 продето по одному из двух металлических прутков 15 с наружной резьбой по всей длине, свободно перемещающихся в продольном и поперечном направлениях. Прижимные устройства 7 свободно перемещаются по продольной оси прутков 15 и фиксируются в необходимом положении гайками 16. Установка располагается на колесах 17. Установка работает следующим образом. После расположения необходимой преграды 18 на листе 2 установки, вплотную к передней поверхности прямоугольной пластины 5, прутки 15 сдвигаются в направлении преграды и прижимные устройства 7 смещаются по оси прутков 15 до соприкосновения с краями преграды. Прутки 15 в местах соединения с полосами 10-11 и 12-13 прижимными устройствами 7 фиксируются гайками 16 с обеих сторон, чем достигается неподвижность преграды 18. При использовании объемной преграды (кирпич, бетонный блок и др.) прижимные устройства устанавливаются на прутки в одно из отверстий 8 и прижатие осуществляется Г-образной частью прижимного устройства 7. При использовании преграды малой толщины (кафельная плитка, стекло и др.) каждое прижимное устройство 7 снимается, переворачивается и пруток 15 продевается в отверстие 9. В данном случае прижатие преграды осуществляется плоскостью прижимного устройства 7. Мобильность установки обеспечивается наличием колес 17, что позволяет в ходе проведения эксперимента располагать преграды на необходимом предпреградном и запреградном расстоянии, а также под определенным углом к дульному срезу ствола оружия. Достоинства заявляемой конструкции заключаются в следующем 1. Возможность использования в качестве преград различного рода объектов как объемных (кирпич, бетонный блок и др.), так и малой толщины (кафельная плитка, стекло и др.). 2. Возможность замены преград по ходу проведения эксперимента. 3. Прочная фиксация преграды. 4. Возможность расположения преграды на необходимом предпреградном и запреградном расстоянии. 5. Возможность расположения преграды под определенным углом к дульному срезу ствола оружия. 6. Возможность изменения условий эксперимента (предпреградного, запреградного расстояний, угла взаимодействия с огнестрельным снарядом) в ходе проведения исследования. Применение результатов данной работы позволит судебно-медицинским экспертам проводить дифференциальную диагностику повреждений, образовавшихся в результате рикошета огнестрельного снаряда, устанавливать дистанцию и угол имевшегося рикошета, а также характер преграды. Источники информации 1. Попов В.Л., Шигеев В.Б., Кузнецов Л.Е. Судебно-медицинская баллистика. - СанктПетербург Гиппократ, 2002. - С. 253. 2. Бедрин Л Об особенностях повреждений при обычных и некоторых своеобразных поражениях пулей винтовки Автореф дис.канд мед наук. - Воронеж, 1951. - С. 21. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
