Устройство для спуска труб в скважину

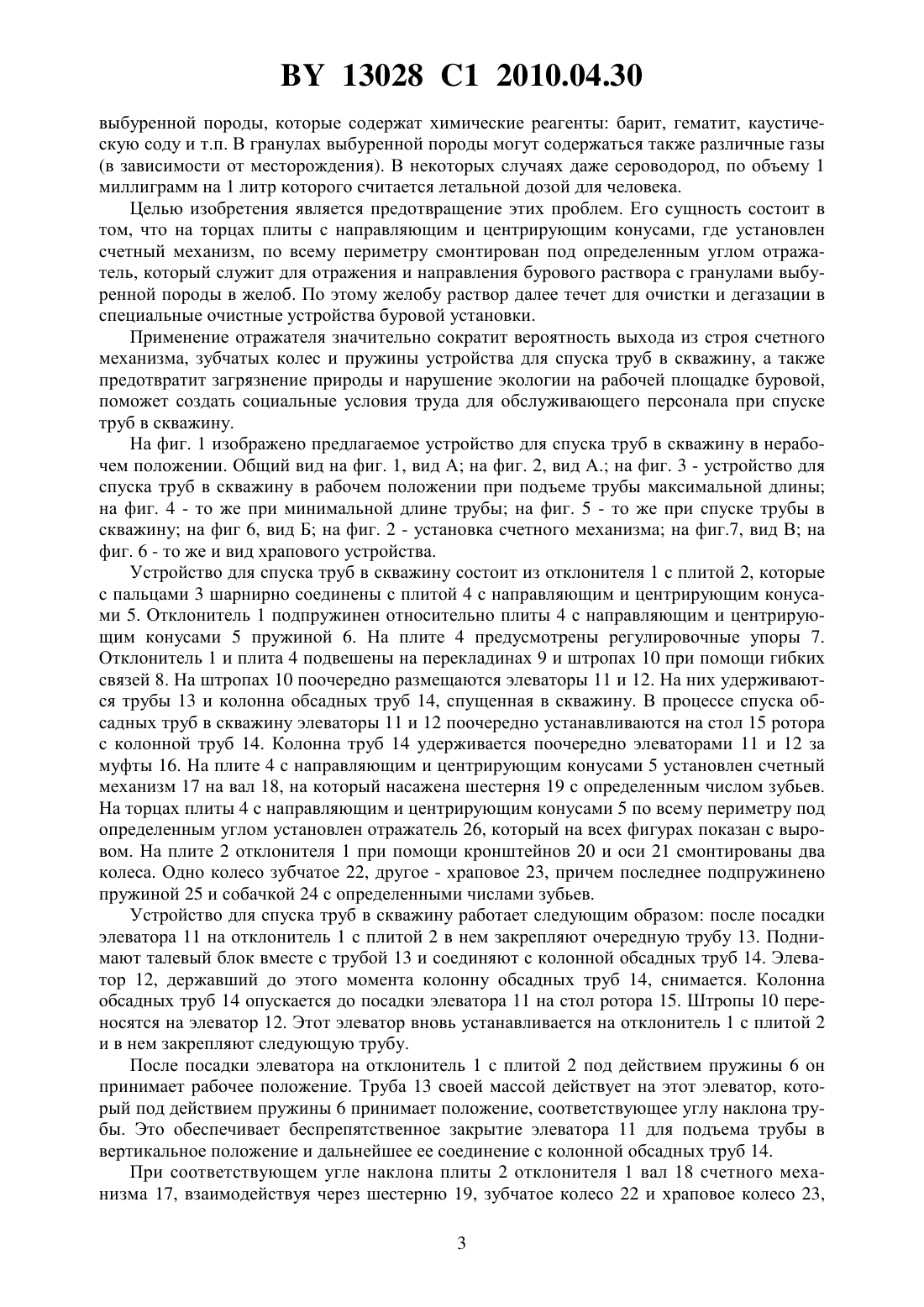

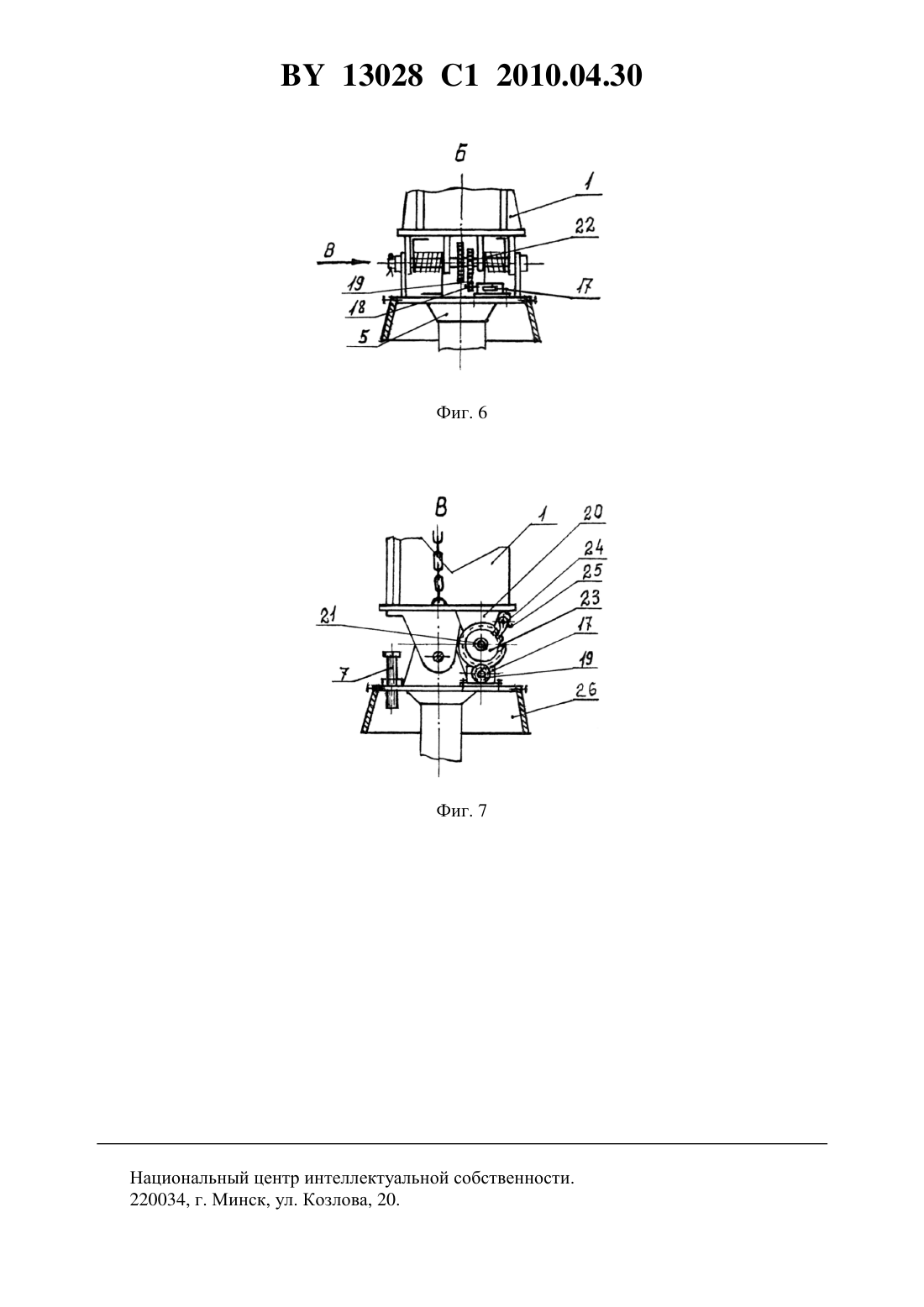

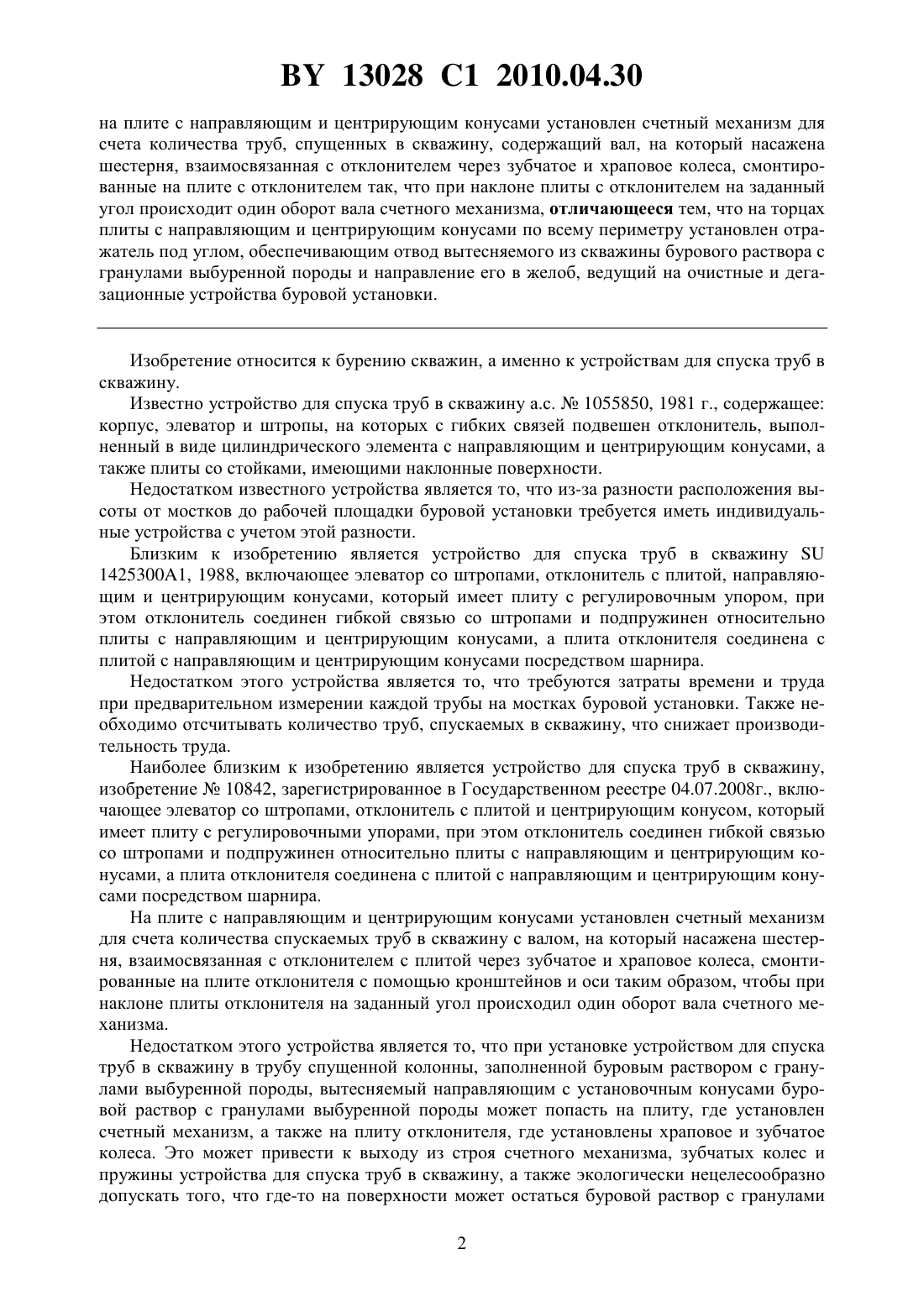

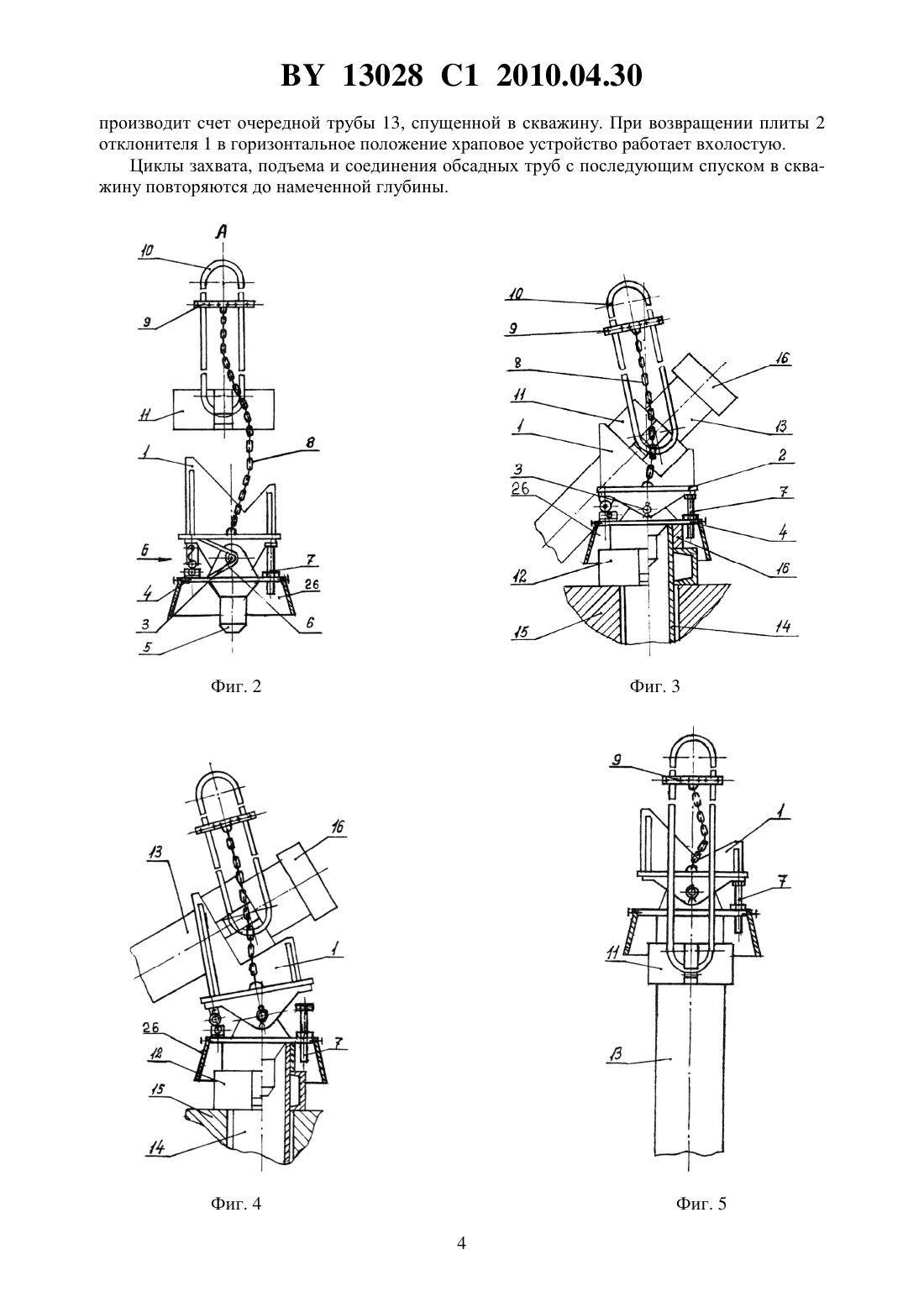

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ СПУСКА ТРУБ В СКВАЖИНУ(71) Заявитель Пугин Иван Федорович(72) Авторы Пугин Иван Федорович Зыль Анатолий Алексеевич Власов Алексей Сергеевич Пугин Алексей Иванович Ляшок Артем Александрович Яворовский Андрей Валерьевич(73) Патентообладатель Пугин Иван Федорович(57) Устройство для спуска труб в скважину, включающее элеваторы со штропами отклонитель, установленный на плите, которая гибкой связью соединена со штропами направляющий и центрирующий конусы, прикрепленные к содержащей регулировочные упоры плите, которая посредством шарнира соединена с плитой с отклонителем, при этом отклонитель подпружинен относительно плиты с направляющим и центрирующим конусами, а 13028 1 2010.04.30 на плите с направляющим и центрирующим конусами установлен счетный механизм для счета количества труб, спущенных в скважину, содержащий вал, на который насажена шестерня, взаимосвязанная с отклонителем через зубчатое и храповое колеса, смонтированные на плите с отклонителем так, что при наклоне плиты с отклонителем на заданный угол происходит один оборот вала счетного механизма, отличающееся тем, что на торцах плиты с направляющим и центрирующим конусами по всему периметру установлен отражатель под углом, обеспечивающим отвод вытесняемого из скважины бурового раствора с гранулами выбуренной породы и направление его в желоб, ведущий на очистные и дегазационные устройства буровой установки. Изобретение относится к бурению скважин, а именно к устройствам для спуска труб в скважину. Известно устройство для спуска труб в скважину а.с.1055850, 1981 г., содержащее корпус, элеватор и штропы, на которых с гибких связей подвешен отклонитель, выполненный в виде цилиндрического элемента с направляющим и центрирующим конусами, а также плиты со стойками, имеющими наклонные поверхности. Недостатком известного устройства является то, что из-за разности расположения высоты от мостков до рабочей площадки буровой установки требуется иметь индивидуальные устройства с учетом этой разности. Близким к изобретению является устройство для спуска труб в скважину 14253001, 1988, включающее элеватор со штропами, отклонитель с плитой, направляющим и центрирующим конусами, который имеет плиту с регулировочным упором, при этом отклонитель соединен гибкой связью со штропами и подпружинен относительно плиты с направляющим и центрирующим конусами, а плита отклонителя соединена с плитой с направляющим и центрирующим конусами посредством шарнира. Недостатком этого устройства является то, что требуются затраты времени и труда при предварительном измерении каждой трубы на мостках буровой установки. Также необходимо отсчитывать количество труб, спускаемых в скважину, что снижает производительность труда. Наиболее близким к изобретению является устройство для спуска труб в скважину,изобретение 10842, зарегистрированное в Государственном реестре 04.07.2008 г., включающее элеватор со штропами, отклонитель с плитой и центрирующим конусом, который имеет плиту с регулировочными упорами, при этом отклонитель соединен гибкой связью со штропами и подпружинен относительно плиты с направляющим и центрирующим конусами, а плита отклонителя соединена с плитой с направляющим и центрирующим конусами посредством шарнира. На плите с направляющим и центрирующим конусами установлен счетный механизм для счета количества спускаемых труб в скважину с валом, на который насажена шестерня, взаимосвязанная с отклонителем с плитой через зубчатое и храповое колеса, смонтированные на плите отклонителя с помощью кронштейнов и оси таким образом, чтобы при наклоне плиты отклонителя на заданный угол происходил один оборот вала счетного механизма. Недостатком этого устройства является то, что при установке устройством для спуска труб в скважину в трубу спущенной колонны, заполненной буровым раствором с гранулами выбуренной породы, вытесняемый направляющим с установочным конусами буровой раствор с гранулами выбуренной породы может попасть на плиту, где установлен счетный механизм, а также на плиту отклонителя, где установлены храповое и зубчатое колеса. Это может привести к выходу из строя счетного механизма, зубчатых колес и пружины устройства для спуска труб в скважину, а также экологически нецелесообразно допускать того, что где-то на поверхности может остаться буровой раствор с гранулами 2 13028 1 2010.04.30 выбуренной породы, которые содержат химические реагенты барит, гематит, каустическую соду и т.п. В гранулах выбуренной породы могут содержаться также различные газы(в зависимости от месторождения). В некоторых случаях даже сероводород, по объему 1 миллиграмм на 1 литр которого считается летальной дозой для человека. Целью изобретения является предотвращение этих проблем. Его сущность состоит в том, что на торцах плиты с направляющим и центрирующим конусами, где установлен счетный механизм, по всему периметру смонтирован под определенным углом отражатель, который служит для отражения и направления бурового раствора с гранулами выбуренной породы в желоб. По этому желобу раствор далее течет для очистки и дегазации в специальные очистные устройства буровой установки. Применение отражателя значительно сократит вероятность выхода из строя счетного механизма, зубчатых колес и пружины устройства для спуска труб в скважину, а также предотвратит загрязнение природы и нарушение экологии на рабочей площадке буровой,поможет создать социальные условия труда для обслуживающего персонала при спуске труб в скважину. На фиг. 1 изображено предлагаемое устройство для спуска труб в скважину в нерабочем положении. Общий вид на фиг. 1, вид А на фиг. 2, вид А. на фиг. 3 - устройство для спуска труб в скважину в рабочем положении при подъеме трубы максимальной длины на фиг. 4 - то же при минимальной длине трубы на фиг. 5 - то же при спуске трубы в скважину на фиг 6, вид Б на фиг. 2 - установка счетного механизма на фиг.7, вид В на фиг. 6 - то же и вид храпового устройства. Устройство для спуска труб в скважину состоит из отклонителя 1 с плитой 2, которые с пальцами 3 шарнирно соединены с плитой 4 с направляющим и центрирующим конусами 5. Отклонитель 1 подпружинен относительно плиты 4 с направляющим и центрирующим конусами 5 пружиной 6. На плите 4 предусмотрены регулировочные упоры 7. Отклонитель 1 и плита 4 подвешены на перекладинах 9 и штропах 10 при помощи гибких связей 8. На штропах 10 поочередно размещаются элеваторы 11 и 12. На них удерживаются трубы 13 и колонна обсадных труб 14, спущенная в скважину. В процессе спуска обсадных труб в скважину элеваторы 11 и 12 поочередно устанавливаются на стол 15 ротора с колонной труб 14. Колонна труб 14 удерживается поочередно элеваторами 11 и 12 за муфты 16. На плите 4 с направляющим и центрирующим конусами 5 установлен счетный механизм 17 на вал 18, на который насажена шестерня 19 с определенным числом зубьев. На торцах плиты 4 с направляющим и центрирующим конусами 5 по всему периметру под определенным углом установлен отражатель 26, который на всех фигурах показан с выровом. На плите 2 отклонителя 1 при помощи кронштейнов 20 и оси 21 смонтированы два колеса. Одно колесо зубчатое 22, другое - храповое 23, причем последнее подпружинено пружиной 25 и собачкой 24 с определенными числами зубьев. Устройство для спуска труб в скважину работает следующим образом после посадки элеватора 11 на отклонитель 1 с плитой 2 в нем закрепляют очередную трубу 13. Поднимают талевый блок вместе с трубой 13 и соединяют с колонной обсадных труб 14. Элеватор 12, державший до этого момента колонну обсадных труб 14, снимается. Колонна обсадных труб 14 опускается до посадки элеватора 11 на стол ротора 15. Штропы 10 переносятся на элеватор 12. Этот элеватор вновь устанавливается на отклонитель 1 с плитой 2 и в нем закрепляют следующую трубу. После посадки элеватора на отклонитель 1 с плитой 2 под действием пружины 6 он принимает рабочее положение. Труба 13 своей массой действует на этот элеватор, который под действием пружины 6 принимает положение, соответствующее углу наклона трубы. Это обеспечивает беспрепятственное закрытие элеватора 11 для подъема трубы в вертикальное положение и дальнейшее ее соединение с колонной обсадных труб 14. При соответствующем угле наклона плиты 2 отклонителя 1 вал 18 счетного механизма 17, взаимодействуя через шестерню 19, зубчатое колесо 22 и храповое колесо 23,3 13028 1 2010.04.30 производит счет очередной трубы 13, спущенной в скважину. При возвращении плиты 2 отклонителя 1 в горизонтальное положение храповое устройство работает вхолостую. Циклы захвата, подъема и соединения обсадных труб с последующим спуском в скважину повторяются до намеченной глубины. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
