Устройство для спуска труб в скважину

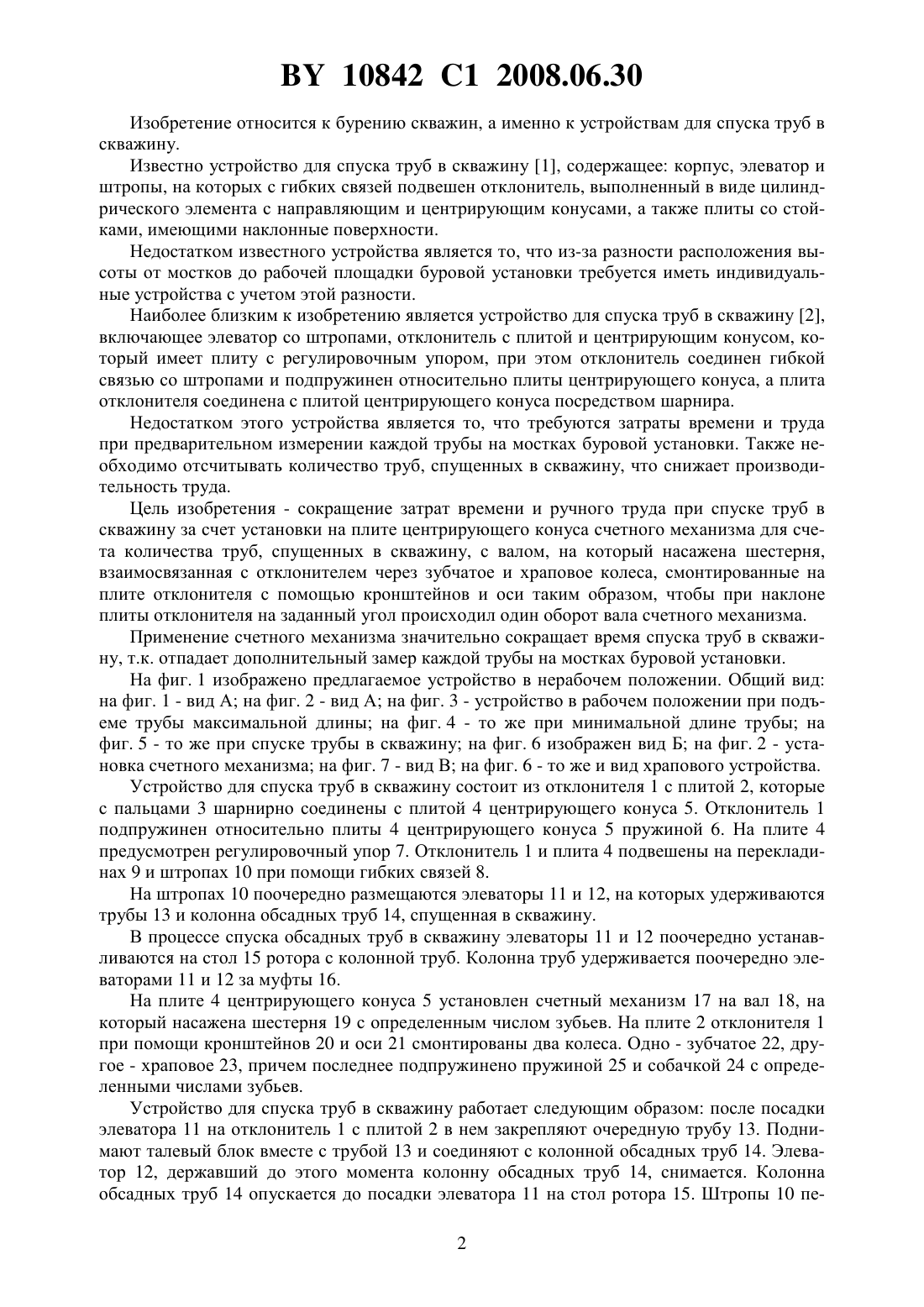

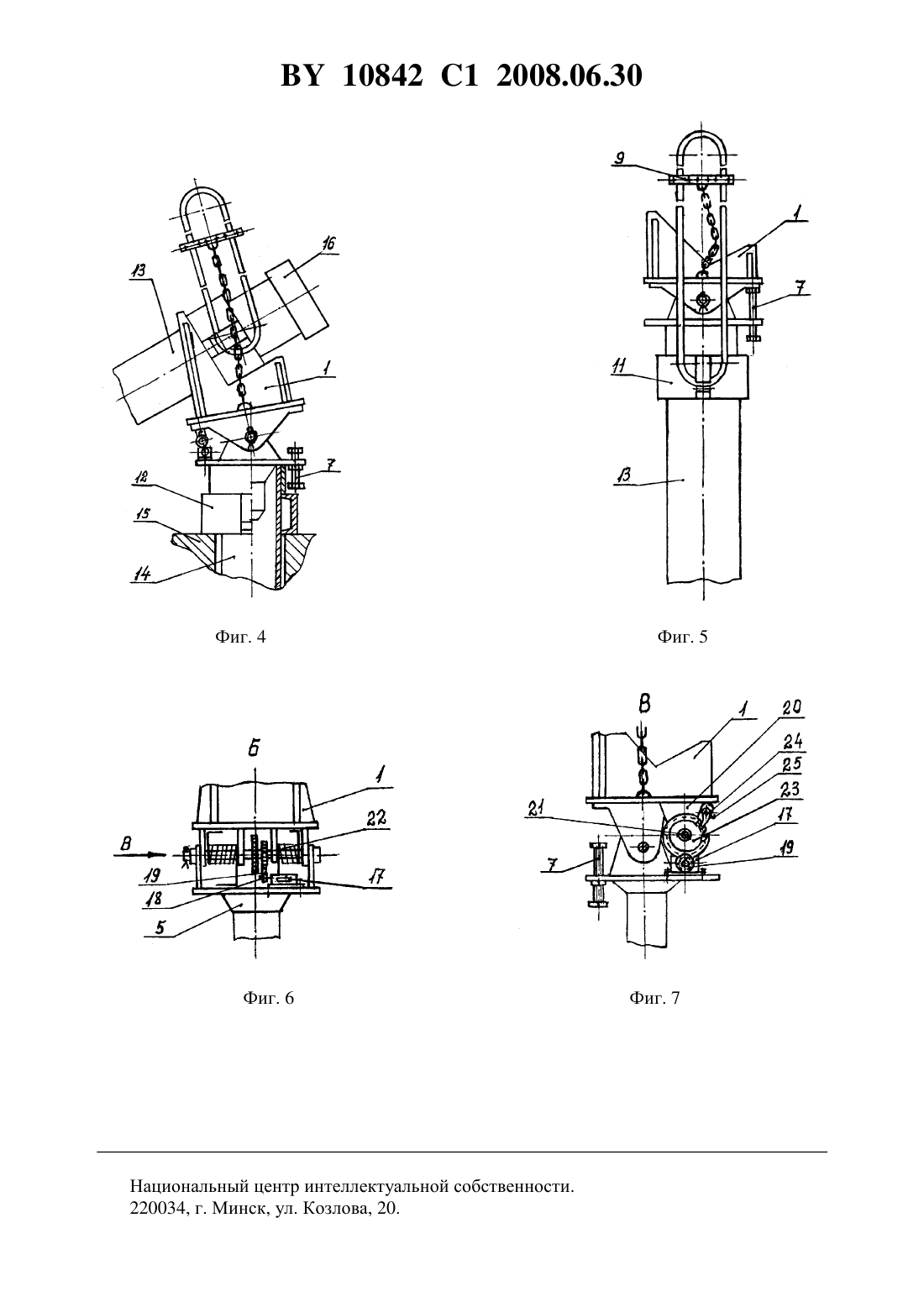

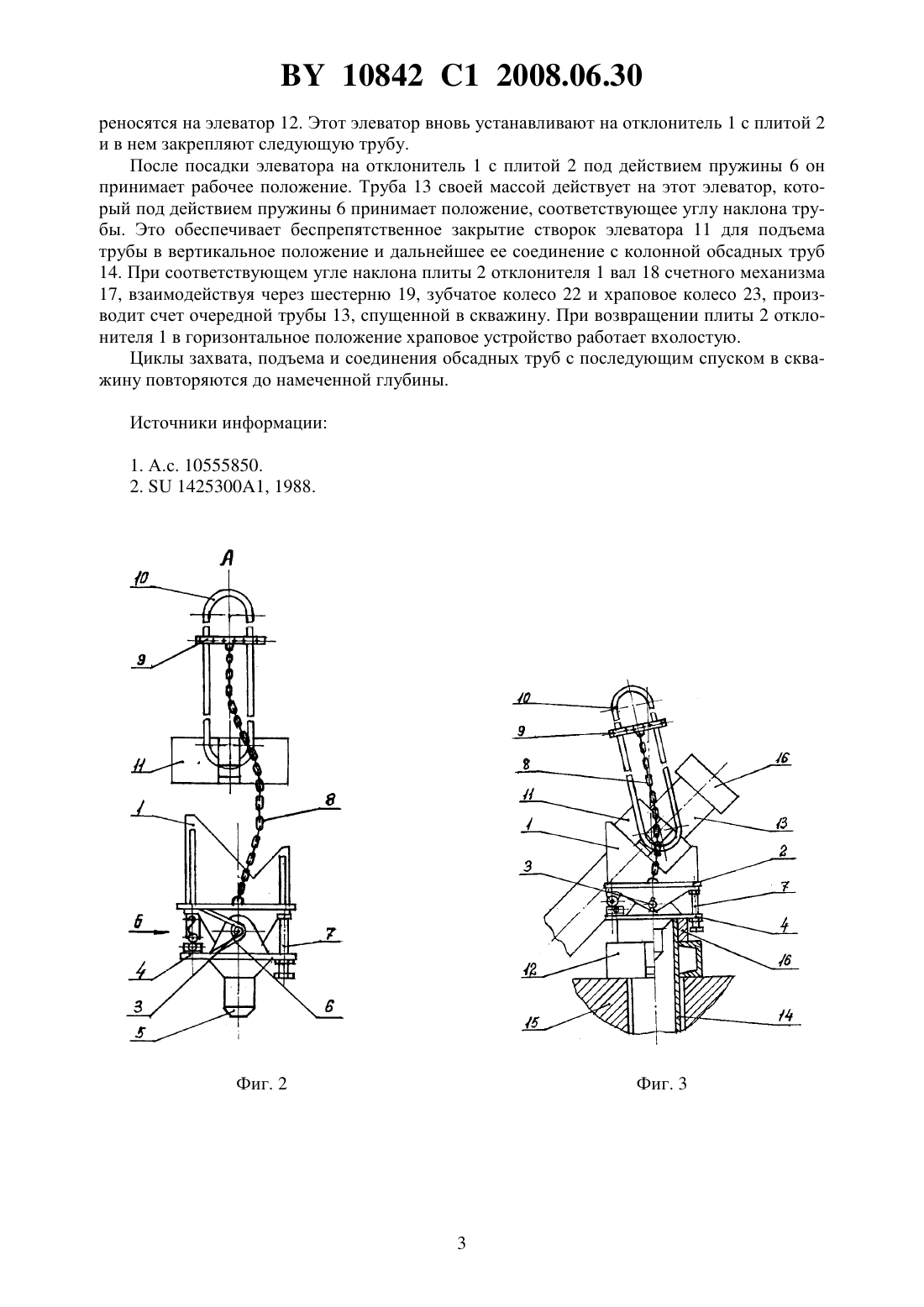

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ СПУСКА ТРУБ В СКВАЖИНУ(71) Заявитель Пугин Иван Федорович(72) Авторы Пугин Иван Федорович Зыль Анатолий Алексеевич Власов Алексей Сергеевич Пугин Алексей Иванович Шатило Михаил Александрович Яваровский Андрей Валерьевич(73) Патентообладатель Пугин Иван Федорович(57) Устройство для спуска труб в скважину, включающее элеватор со штропами, отклонитель с плитой и центрирующим конусом, который имеет плиту с регулировочным упором, при этом отклонитель соединен гибкой связью со штропами и подпружинен относительно плиты центрирующего конуса, а плита отклонителя соединена с плитой центрирующего конуса посредством шарнира, отличающееся тем, что содержит установленный на плите центрирующего конуса счетный механизм для счета количества труб,спущенных в скважину, с валом, на который насажена шестерня, взаимосвязанная с отклонителем через зубчатое и храповое колеса, смонтированные на плите отклонителя таким образом, чтобы при наклоне плиты отклонителя на заданный угол происходил один оборот вала счетного механизма. 10842 1 2008.06.30 Изобретение относится к бурению скважин, а именно к устройствам для спуска труб в скважину. Известно устройство для спуска труб в скважину 1, содержащее корпус, элеватор и штропы, на которых с гибких связей подвешен отклонитель, выполненный в виде цилиндрического элемента с направляющим и центрирующим конусами, а также плиты со стойками, имеющими наклонные поверхности. Недостатком известного устройства является то, что из-за разности расположения высоты от мостков до рабочей площадки буровой установки требуется иметь индивидуальные устройства с учетом этой разности. Наиболее близким к изобретению является устройство для спуска труб в скважину 2,включающее элеватор со штропами, отклонитель с плитой и центрирующим конусом, который имеет плиту с регулировочным упором, при этом отклонитель соединен гибкой связью со штропами и подпружинен относительно плиты центрирующего конуса, а плита отклонителя соединена с плитой центрирующего конуса посредством шарнира. Недостатком этого устройства является то, что требуются затраты времени и труда при предварительном измерении каждой трубы на мостках буровой установки. Также необходимо отсчитывать количество труб, спущенных в скважину, что снижает производительность труда. Цель изобретения - сокращение затрат времени и ручного труда при спуске труб в скважину за счет установки на плите центрирующего конуса счетного механизма для счета количества труб, спущенных в скважину, с валом, на который насажена шестерня,взаимосвязанная с отклонителем через зубчатое и храповое колеса, смонтированные на плите отклонителя с помощью кронштейнов и оси таким образом, чтобы при наклоне плиты отклонителя на заданный угол происходил один оборот вала счетного механизма. Применение счетного механизма значительно сокращает время спуска труб в скважину, т.к. отпадает дополнительный замер каждой трубы на мостках буровой установки. На фиг. 1 изображено предлагаемое устройство в нерабочем положении. Общий вид на фиг. 1 - вид А на фиг. 2 - вид А на фиг. 3 - устройство в рабочем положении при подъеме трубы максимальной длины на фиг. 4 - то же при минимальной длине трубы на фиг. 5 - то же при спуске трубы в скважину на фиг. 6 изображен вид Б на фиг. 2 - установка счетного механизма на фиг. 7 - вид В на фиг. 6 - то же и вид храпового устройства. Устройство для спуска труб в скважину состоит из отклонителя 1 с плитой 2, которые с пальцами 3 шарнирно соединены с плитой 4 центрирующего конуса 5. Отклонитель 1 подпружинен относительно плиты 4 центрирующего конуса 5 пружиной 6. На плите 4 предусмотрен регулировочный упор 7. Отклонитель 1 и плита 4 подвешены на перекладинах 9 и штропах 10 при помощи гибких связей 8. На штропах 10 поочередно размещаются элеваторы 11 и 12, на которых удерживаются трубы 13 и колонна обсадных труб 14, спущенная в скважину. В процессе спуска обсадных труб в скважину элеваторы 11 и 12 поочередно устанавливаются на стол 15 ротора с колонной труб. Колонна труб удерживается поочередно элеваторами 11 и 12 за муфты 16. На плите 4 центрирующего конуса 5 установлен счетный механизм 17 на вал 18, на который насажена шестерня 19 с определенным числом зубьев. На плите 2 отклонителя 1 при помощи кронштейнов 20 и оси 21 смонтированы два колеса. Одно - зубчатое 22, другое - храповое 23, причем последнее подпружинено пружиной 25 и собачкой 24 с определенными числами зубьев. Устройство для спуска труб в скважину работает следующим образом после посадки элеватора 11 на отклонитель 1 с плитой 2 в нем закрепляют очередную трубу 13. Поднимают талевый блок вместе с трубой 13 и соединяют с колонной обсадных труб 14. Элеватор 12, державший до этого момента колонну обсадных труб 14, снимается. Колонна обсадных труб 14 опускается до посадки элеватора 11 на стол ротора 15. Штропы 10 пе 2 108421 2008.06.30 реносятся на элеватор 12. Этот элеватор вновь устанавливают на отклонитель 1 с плитой 2 и в нем закрепляют следующую трубу. После посадки элеватора на отклонитель 1 с плитой 2 под действием пружины 6 он принимает рабочее положение. Труба 13 своей массой действует на этот элеватор, который под действием пружины 6 принимает положение, соответствующее углу наклона трубы. Это обеспечивает беспрепятственное закрытие створок элеватора 11 для подъема трубы в вертикальное положение и дальнейшее ее соединение с колонной обсадных труб 14. При соответствующем угле наклона плиты 2 отклонителя 1 вал 18 счетного механизма 17, взаимодействуя через шестерню 19, зубчатое колесо 22 и храповое колесо 23, производит счет очередной трубы 13, спущенной в скважину. При возвращении плиты 2 отклонителя 1 в горизонтальное положение храповое устройство работает вхолостую. Циклы захвата, подъема и соединения обсадных труб с последующим спуском в скважину повторяются до намеченной глубины. Источники информации 1. А.с. 10555850. 2.14253001, 1988. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
