Устройство формирования сигнала динамического сведения лучей цветного кинескопа

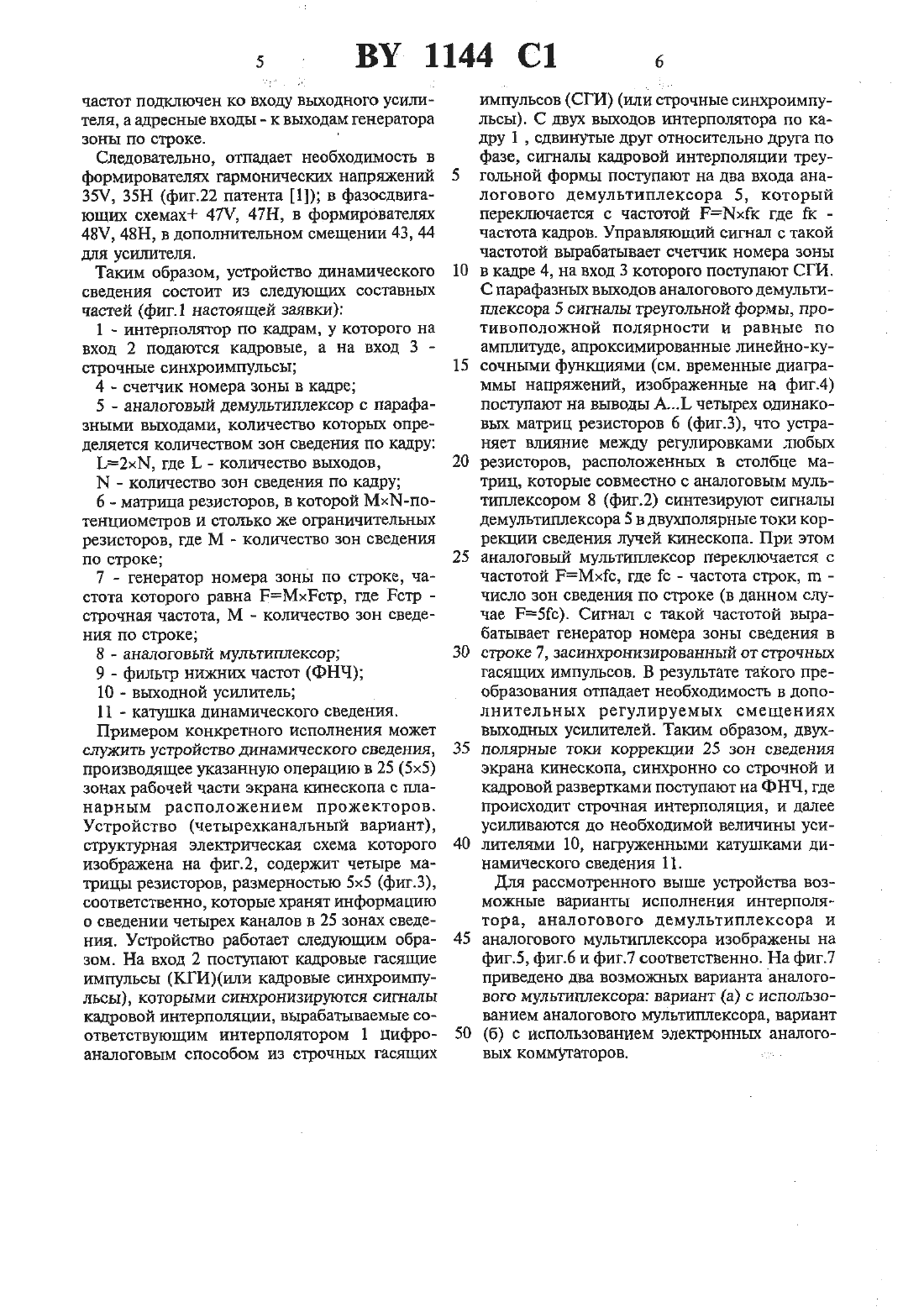

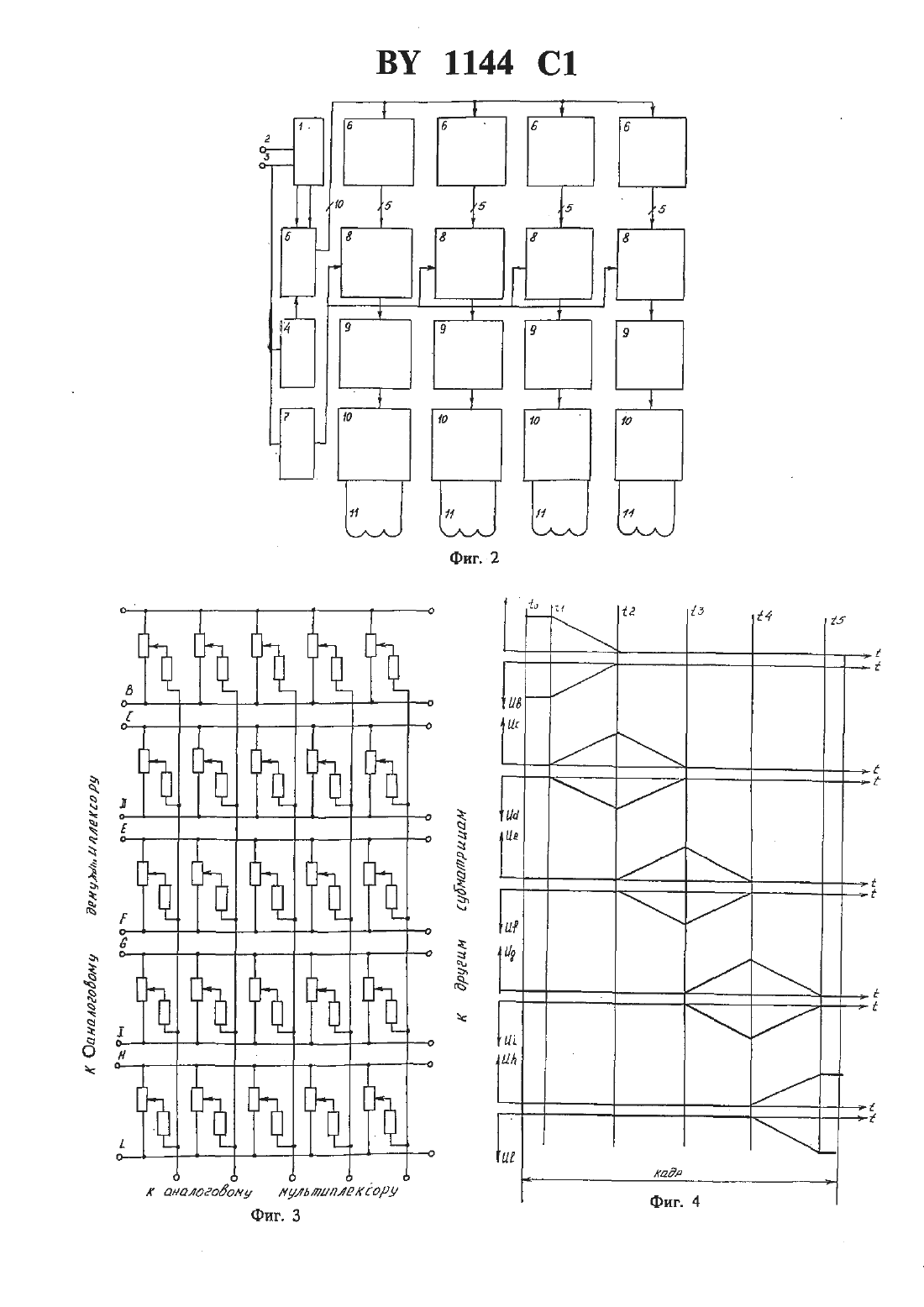

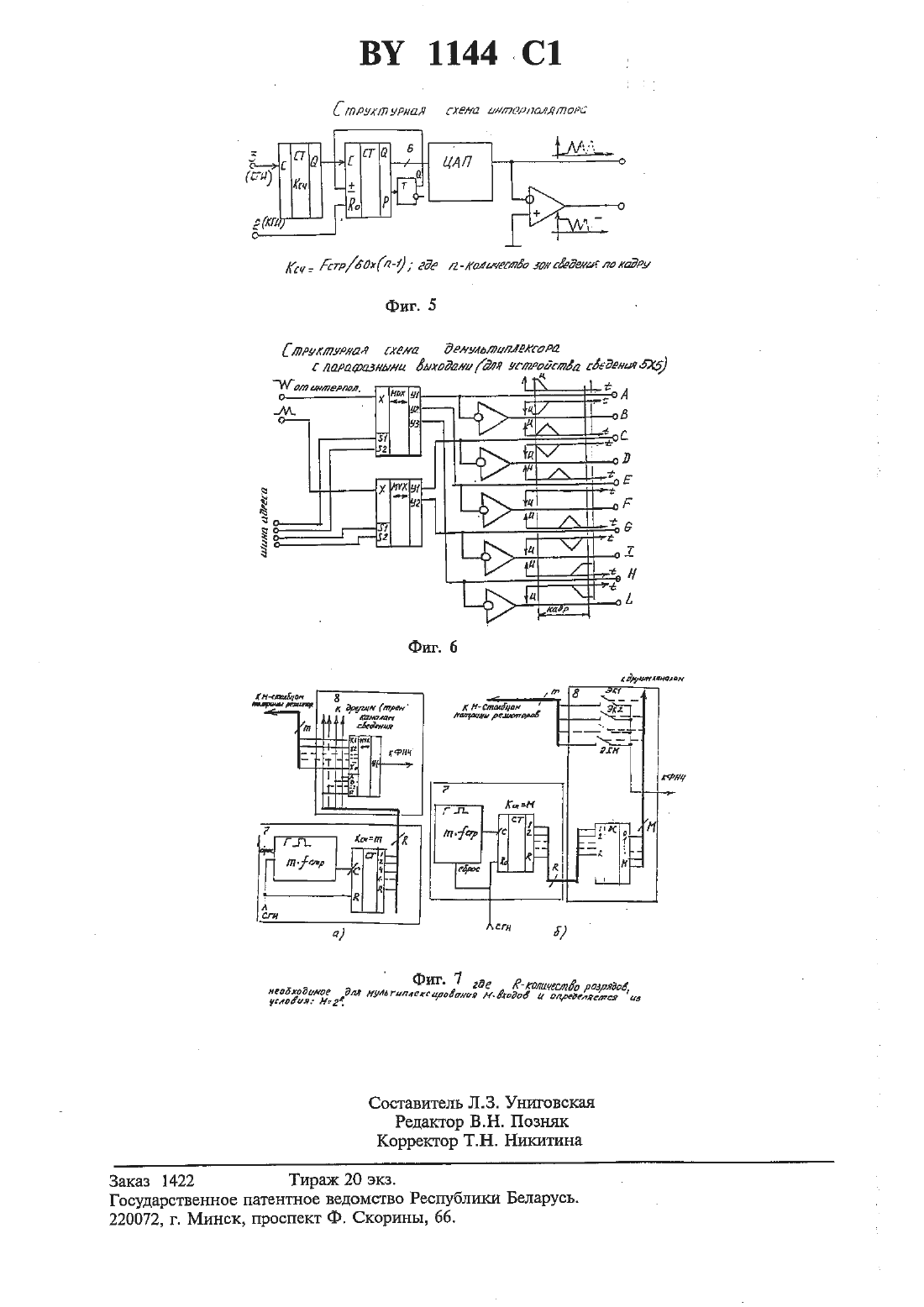

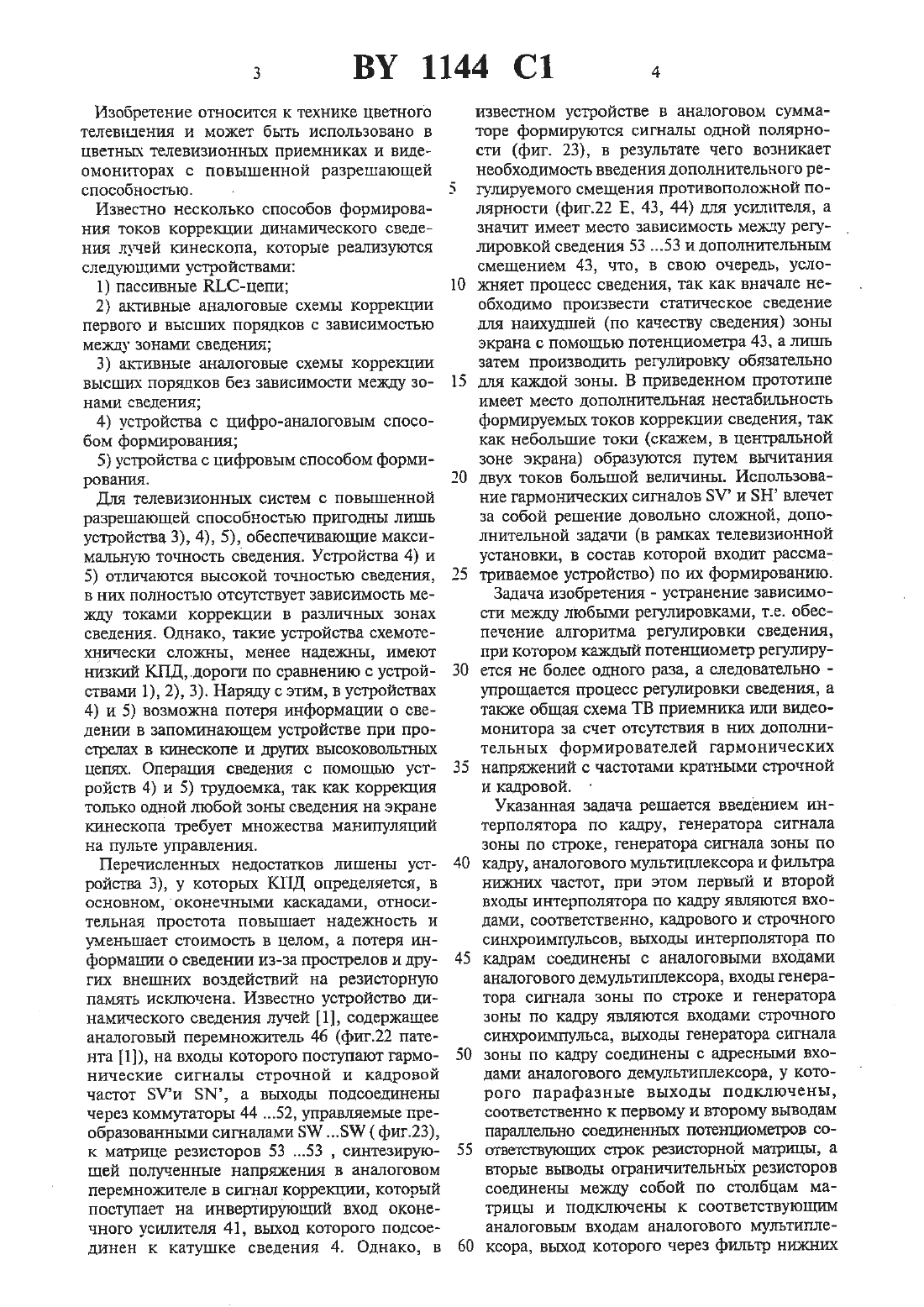

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ БЕЛАРУСЬ(54) УСТРОЙСТВО ФОРМИРОВАНИЯ СИГНАЛА ДИНАМИЧЕСКОГО СВЕДЕНИЯ ЛУЧЕИ ЦВЕТНОГО КИНЕСКОПАУстройство формирования сигнала динамического сведения лучей цветного кинескопа,содержащее аналоговый демультиплексор,матрицу резисторов, выходной усилитель,первый и второй выходы которого подключены к соответствующим входам катушки динамического сведения, при этом строка резисторной матрицы содержит М потенциометров и М ограничительных резисторов,подвижные выводы потенциометров подключены к первым выводам соответствующих ограничительных резисторов, отличающееся тем, что введены интерполятор по кадру, генератор сигнала зоны по строке, генератор сигнала зоны по кадРУ аналоговый мультиплексор и фильтр пивших частот, при этом первый и второй входы интерполятора по кадру являются входами, соответственно, для кадрового и строчного синхроимттульсов, выходы интерполятора по кадрам соединены с аналоговыми входами аналогового демультиплексора, входы генератора сигнала зоны по строке и генератора сигнала зоны по кадру являются входами строчного синхроимпульса, выходы генератора сигнала зоны по кадру соединены с адресными входами аналогового демулътиплексора, у которого пара фазные выходы подключены, соответственно, к первому и второму выводам параллельно Ч соединенных потенциометров соответствующих строк резисторной матрицы, а вторые(71) Заявитель Конструкторское бюро Дисплей (ВТ)выводы ограничительных резисторов соединены между собой по столбцам матргщы и подключены к соответствующим аналоговым входам. аналогового мультиплексора, выход которого через фильтр нижних частот подключен ко входу вьвсодного усидштеля, а адре оные входы к выходам генератора сигнала зоны по строке.Изобретение относится к технике Цветного телевидения и может быть использовано в цветных телевизионных приемниках и видеомонигорах с повышенной разрешающей способностью.Известно несколько способов формирования токов коррекции динамического сведения лучей кинескопа, которые реализуются следующими устройствами2) активные аналоговые схемы коррекции первого и высших порядков с зависимостью между зонами сведения3) активные аналоговые схемы коррекции высцпах порядков без зависимости между зонами сведенияДля телевизионных систем с повышенной разрешающей способностью пригодны лишь устройства 3), 4), 5), обеспечивающие максимальную точность сведения. Устройства 4) и 5) отличаются высокой точностью сведения,в них полностью отсутствует зависимость между токами коррекции в различных зонах сведения. Однако, такие устройства схемотехнически слохшы, менее надежны, имеют низкий КПД, дороги по сравнению с устройствами 1), 2), 3). Наряду с этим, в устройствах 4) и 5) возможна потеря информации о сведении в запоминающем устройстве при просгрелах в кшческопе и других высоковольтных цепях. Операция сведения с помощью устройств 4) и 5) трудоемка, так как коррекция только одной любой зоны сведения на экране шнескопа требует множества манипуляций на пульте управления.перечисленных недостатков лишены устройсгва 3), у которых КПД определяется, в основном, оконечными каскадами, относительная простота повышает надежность и уменьшает стоимость в целом, а потеря информации о сведении из-за прострелов и других внешних воздействий на резисторную память исключена. Известно устройство динамического сведения лучей 1, содержащее аналоговый перемножитель 46 (фиг.22 патента 1), на входы которого поступают гармонические сигналы строчной и кадровой частот 5/и БЫ, а выходы подсоединены через коммутаторы 44 52, управляемые преобразованными сигналами ЗЖ 3 Л( фиг.23),к матрице резисторов 53 53 , синтезируюЩей полученные напряжения в аналоговом перемнохсителе в сигнал коррекции, который поступает на инвертирующий вход оконечного усилителя 41, выход которого подсоединен к катушке сведения 4. Однако, визвестном устройстве в аналоговом сумматоре формируются сигналы одной полярности (фиг. 23), в результате чего возникает необходимость введения дополнительного регулируемого смещения противоположной полярности (фиг.22 Е, 43, 44) для усилителя, а значит имеет место зависимость между регулировкой сведения 53 53 и дополнительным смешением 43, что, в свою очередь, усложняет процесс сведения, так как вначале необходимо произвести статическое сведение для наггхудшей (по качеству сведения) зоны экрана с помощью потенциометра 43. а лишь затем производить регулировку обязательно для каждой зоны. В приведенном прототипе имеет место дополнительная нестабильность формируемых токов коррекции сведения, так как небольшие токи (скажем, в центральной зоне экрана) образуются путем вычитания двух токов большой величины. Использование гармонических сигналов 57 и БН влечет за собой решение довольно сложной, дополнительной задачи (в рамках телевизионной установки, в состав которой входит рассматриваемое устройство) по их формированию.Задача изобретения - устранение зависимости межпу любыми регулировками, т.е. обеспечение алгоритма регулировки сведения,при котором каждый потенциометр регулируется не более одного раза, а следовательно упрощается процесс регулировки сведения, а также общая схема ТВ приемника или видеомонитора за счет отсутствия в них дополнительных формирователей гармонических напряжений с частотами кратными строчной и кадровой.Указанная задача решается введением интерполятора по кадру, генератора сигнала зоны по строке, генератора сигнала зоны по кадру, аналогового мультиплексора и фильтра нижних частот, при этом первый и второй ВХОДЫ ИНТВрПОЛЯТОРЗ. ПО кадру ЯВЛЯЮТСЯ ВХОдами, соответственно, кадрового и строчного синхроимпульсов, выходы интерполятора по кадрам соединены с аналоговыми входами аналогового демультиплексора, входы генератора сигнала зоны по строке и генератора зоны по кадру являются входами строчного синхроимпулъса, выходы генератора сигнала зоны по кадру соединены с адресньпии входами аналогового демультиплексора, у которого парафазные выходы подключены,соответственно к первому и второму выводам параллельно соединенвъпк потенциометров соответствующие строк резисторной матрицы, а вторые выводы ограничительных резисторов соединены между собой по столбцам матрицы и подключены к соответствующим аналоговым входам аналогового мультиплексора, выход которого через фильтр нижнихчастот подключен ко входу выходного усилии тсля, а адресные входы к вьпсодам генератора зоны по строке.Следовательно, отпадает необходимость в формирователях гармонических напряжений 35/, 35 Н (фиг.22 патента 1) в фазосдвигатощих схемах 47 47 Н, в формирователях 48, 48 Н, в дополнительном смещении 43, 44 для усилителя.Таким образом, устройство динамического сведения состоит из следующих составных частей (фиг.1 настоящей заявки)1 - интерполятор по кадрам, у которого на вход 2 подаются кадровые, а на вход 3 строчные синхроимпульсы4 - счетчик номера зоны в кадре5 - аналоговый демультиплексор с парафазными выходами, количество которых определяется количеством зон сведения по кадруЬ 2 хМ, где Ь - количество выходов, Ы - количество зон сведения по кадру6 - матрица резисторов, в которой МхЫ-потенциометров и столько же ограничительных резисторов, где М количество зон сведения по строке7 - генератор номера зоны по строке, частота которого равна РМхРстр, где Рстр строчная частота, М - количество зон сведения по строке9 - фильтр нижних частот (ФНЧ)Примером конкретного исполнения может служить устройство динамического сведения,производящее указанную операцию в 25 (5 х 5) зонах рабочей части экрана кинескопа с планарным расположением прожекторов. Устройство (четырехканальный вариант),структурная электрическая схема которого изображена на фиг.2 содержит четыре матрицы резисторов, размерностью 55 (фиг.3) соответственно, которые хранят информацию о сведении четырех каналов в 25 зонах сведения. Устройство работает следующим образом. На вход 2 поступают кадровые гасящие импульсы (КГИ)(или кадровые синхроимпульсы), которыми синхронизируются сигналы кадровой интерполяции, вырабатываемые соответствующим интерполятором 1 цифроаналоговым способом из строчных гасящихимпульсов (СГИ) (или строчные синхроимпульсы). С двух выходов интерполятора по кадру 1 , сдвинутые друг относительно Друга по фазе, сигналы кадровой интерполяции треугольной формы поступают на два входа аналогового демультиплексора 5, который переключается с частотой РЫхгк где Гк частота кадров. Управляющий сигнал с такой частотой вырабатывает счетчик номера зоны в кадре 4, на вход 3 которого поступают СГИ. С парафазных выходов аналогового демультиплексора 5 сигналы треугольной формы, протииоположной полярности и равные по амплитуде, апроксимированньте линейно-кусочными функциями (см. временные диаграммы напряжений, изображенные на фиг.4) поступают на выводы А 1. четырех одинаковых матриц резисторов 6 (фиг.3), что устраняет влияние между регулировками любых резисторов, расположенных в столбце матриц, которые совместно с аналоговым мультиплексором 8 (фиг.2) синтезируют сигналы демультиплексора 5 в двухполярные токи коррекции сведения лучей кинескопа. При этом ЯНЗЛОГОВЬЕЙ МУЛЪТЙПЛБКСОр ПВреКЛЮЧаСТСЯ С частотой РМхТс, где Гс - частота строк, гп число зон сведения по строке (в данном случае Р 5 Гс). Сигнал с такой частотой вырабатывает генератор номера зоны сведения в строке 7, засинхронизированный от строчных гасящих импульсов. В результате такого преобразования отпадает необходимость в дополнительных регулируемых смещениях выходных усилителей. Таким образом, двухполярньте токи коррекции 25 зон сведения Экрана кинескопа, синхронно со строчной и кадровой развертками поступают на ФНЧ где происходит строчная интерполяция, и далее усиливаются до необходимой величины усилителями 10, нагруженными катушками диННМИЧССКОГО СВЕДЕНИЯДля рассмотренного выше устройства возможные варианты исполнения интерполятора, аналогового дсмультиплексора и аналогового мультиплексора изображены на фиг.5 фипб и фиг.7 соответственно. На фиг.7 приведено два возможных варианта аналогового мультиплексора вариант (а) с использованием аналогового мультиплексора, вариант(б) с использованием электронных аналоговых коммутаторов. а
