Смеситель пенный переносной модернизированный для тушения пожаров в крупных резервуарных парках

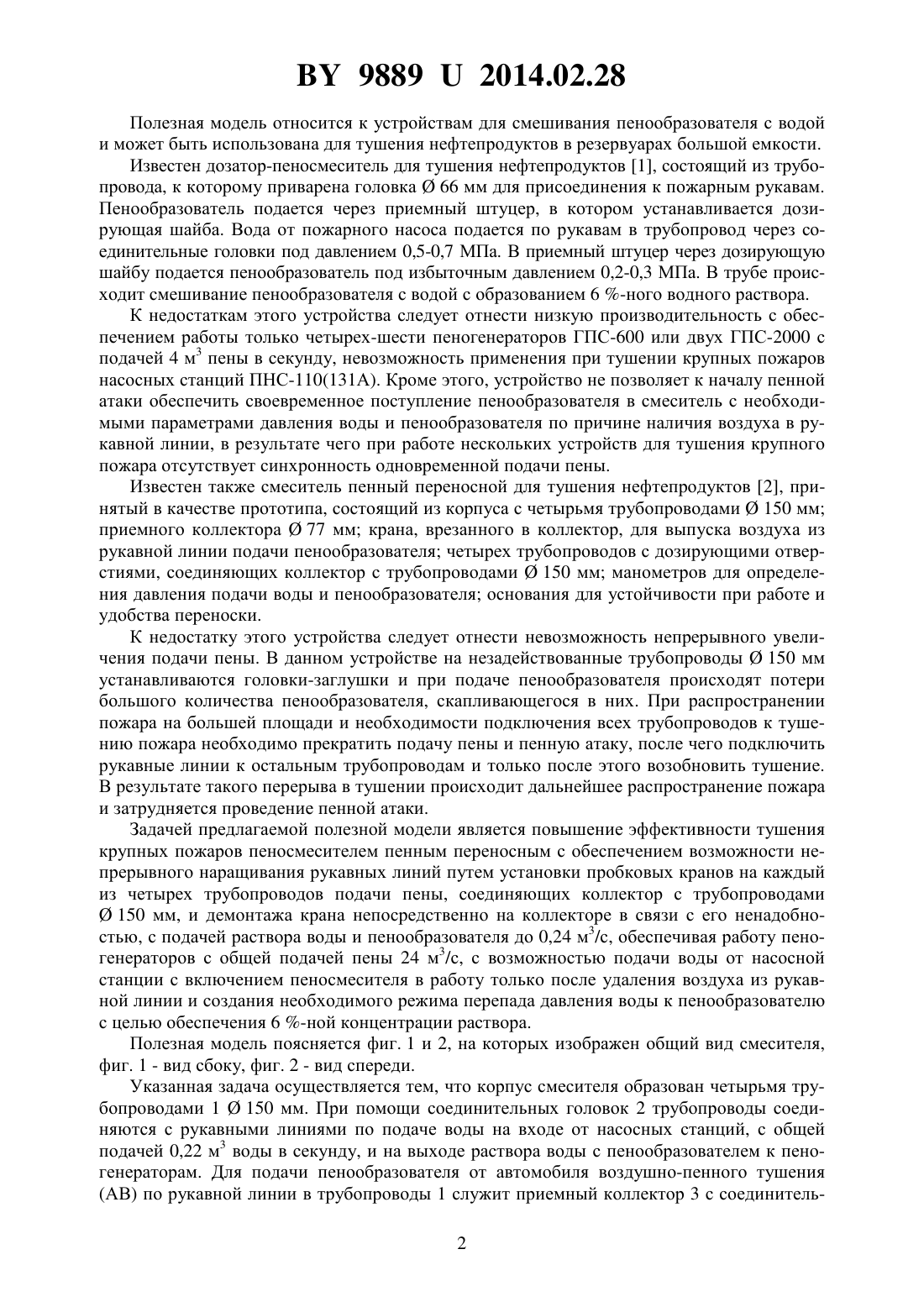

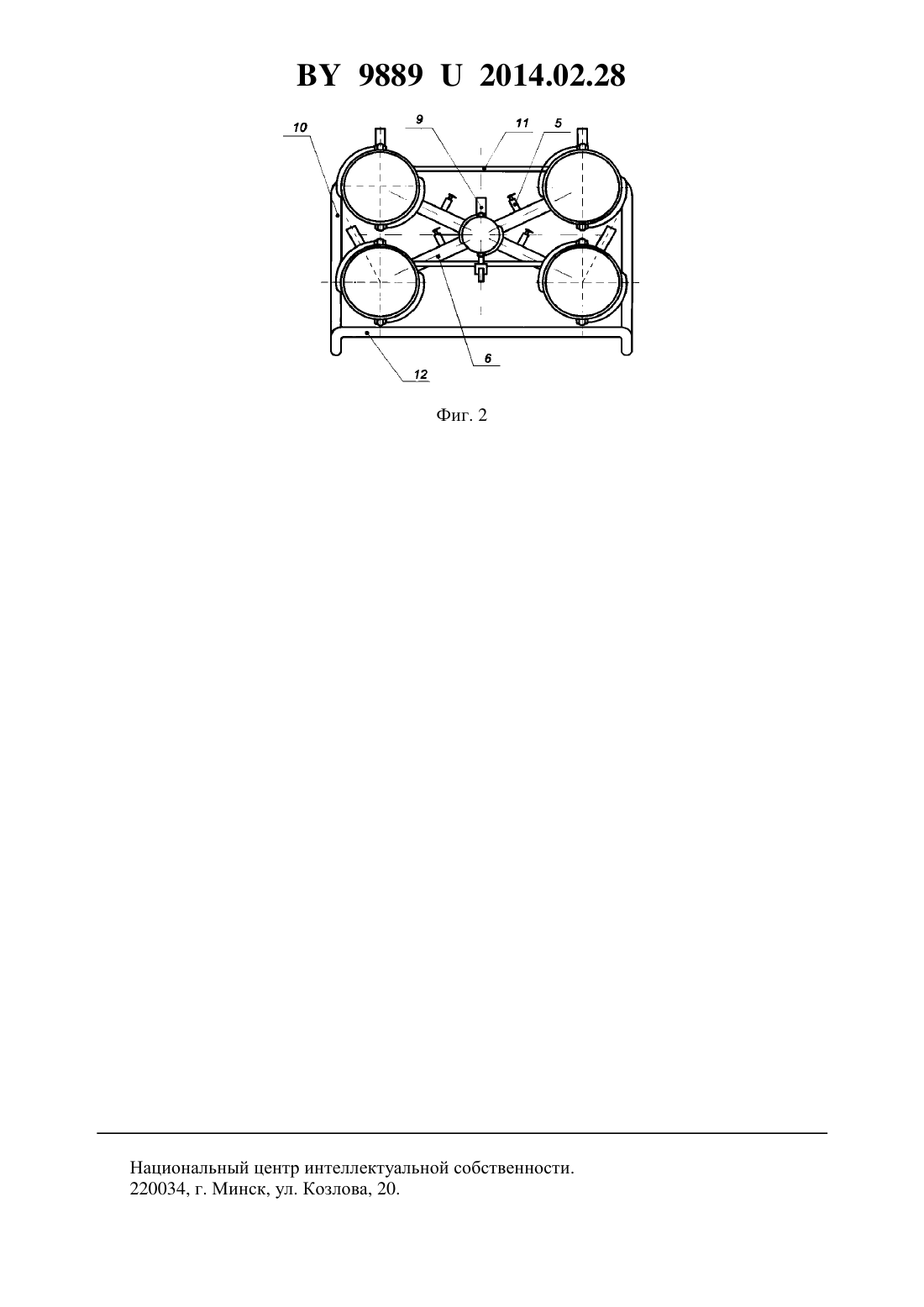

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СМЕСИТЕЛЬ ПЕННЫЙ ПЕРЕНОСНОЙ МОДЕРНИЗИРОВАННЫЙ ДЛЯ ТУШЕНИЯ ПОЖАРОВ В КРУПНЫХ РЕЗЕРВУАРНЫХ ПАРКАХ(71) Заявитель Государственное учреждение образования Командно-инженерный институт Министерства по чрезвычайным ситуациям Республики Беларусь(72) Авторы Кулаковский Борис Леонидович Маханько Владимир Иванович Кураченко Игорь Юрьевич(73) Патентообладатель Государственное учреждение образования Командноинженерный институт Министерства по чрезвычайным ситуациям Республики Беларусь(57) Смеситель пенный переносной для тушения нефтепродуктов, состоящий из корпуса с четырьмя трубопроводами диаметром 150 мм, приемного коллектора диаметром 77 мм,крана, врезанного в коллектор для выпуска воздуха из рукавной линии при подаче пенообразователя, четырех трубопроводов с дозирующими отверстиями, соединяющих коллектор с трубопроводами диаметром 150 мм, основания для устойчивости при работе и удобной переноски, отличающийся тем, что установлены краны на четырех трубопроводах с дозирующими отверстиями, обеспечивающие непрерывное увеличение подачи пены при тушении пожара. 98892014.02.28 Полезная модель относится к устройствам для смешивания пенообразователя с водой и может быть использована для тушения нефтепродуктов в резервуарах большой емкости. Известен дозатор-пеносмеситель для тушения нефтепродуктов 1, состоящий из трубопровода, к которому приварена головка 66 мм для присоединения к пожарным рукавам. Пенообразователь подается через приемный штуцер, в котором устанавливается дозирующая шайба. Вода от пожарного насоса подается по рукавам в трубопровод через соединительные головки под давлением 0,5-0,7 МПа. В приемный штуцер через дозирующую шайбу подается пенообразователь под избыточным давлением 0,2-0,3 МПа. В трубе происходит смешивание пенообразователя с водой с образованием 6 -ного водного раствора. К недостаткам этого устройства следует отнести низкую производительность с обеспечением работы только четырех-шести пеногенераторов ГПС-600 или двух ГПС-2000 с подачей 4 м 3 пены в секунду, невозможность применения при тушении крупных пожаров насосных станций ПНС-110(131 А). Кроме этого, устройство не позволяет к началу пенной атаки обеспечить своевременное поступление пенообразователя в смеситель с необходимыми параметрами давления воды и пенообразователя по причине наличия воздуха в рукавной линии, в результате чего при работе нескольких устройств для тушения крупного пожара отсутствует синхронность одновременной подачи пены. Известен также смеситель пенный переносной для тушения нефтепродуктов 2, принятый в качестве прототипа, состоящий из корпуса с четырьмя трубопроводами 150 мм приемного коллектора 77 мм крана, врезанного в коллектор, для выпуска воздуха из рукавной линии подачи пенообразователя четырех трубопроводов с дозирующими отверстиями, соединяющих коллектор с трубопроводами 150 мм манометров для определения давления подачи воды и пенообразователя основания для устойчивости при работе и удобства переноски. К недостатку этого устройства следует отнести невозможность непрерывного увеличения подачи пены. В данном устройстве на незадействованные трубопроводы 150 мм устанавливаются головки-заглушки и при подаче пенообразователя происходят потери большого количества пенообразователя, скапливающегося в них. При распространении пожара на большей площади и необходимости подключения всех трубопроводов к тушению пожара необходимо прекратить подачу пены и пенную атаку, после чего подключить рукавные линии к остальным трубопроводам и только после этого возобновить тушение. В результате такого перерыва в тушении происходит дальнейшее распространение пожара и затрудняется проведение пенной атаки. Задачей предлагаемой полезной модели является повышение эффективности тушения крупных пожаров пеносмесителем пенным переносным с обеспечением возможности непрерывного наращивания рукавных линий путем установки пробковых кранов на каждый из четырех трубопроводов подачи пены, соединяющих коллектор с трубопроводами 150 мм, и демонтажа крана непосредственно на коллекторе в связи с его ненадобностью, с подачей раствора воды и пенообразователя до 0,24 м 3/с, обеспечивая работу пеногенераторов с общей подачей пены 24 м 3/с, с возможностью подачи воды от насосной станции с включением пеносмесителя в работу только после удаления воздуха из рукавной линии и создания необходимого режима перепада давления воды к пенообразователю с целью обеспечения 6 -ной концентрации раствора. Полезная модель поясняется фиг. 1 и 2, на которых изображен общий вид смесителя,фиг. 1 - вид сбоку, фиг. 2 - вид спереди. Указанная задача осуществляется тем, что корпус смесителя образован четырьмя трубопроводами 1150 мм. При помощи соединительных головок 2 трубопроводы соединяются с рукавными линиями по подаче воды на входе от насосных станций, с общей подачей 0,22 м 3 воды в секунду, и на выходе раствора воды с пенообразователем к пеногенераторам. Для подачи пенообразователя от автомобиля воздушно-пенного тушения(АВ) по рукавной линии в трубопроводы 1 служит приемный коллектор 3 с соединитель 2 98892014.02.28 ной головкой 477 мм. До момента создания необходимого давления подача пенообразователя перекрывается кранами 5, которые крепятся на трубопроводах 6 с дозирующими отверстиями. В приемном коллекторе 3 выполнено отверстие с резьбой, в которое устанавливается кран 7 для выпуска воздуха до момента поступления пенообразователя к приемному патрубку. Для определения давления воды в трубопроводах 1 служат манометры 8 и в приемном патрубке пенообразователя - манометр 9. Для обеспечения прочности конструкции, удобства переноски и устойчивости при работе выполнены стойки 10, пластина 11 и основание 12. Принцип работы смесителя при максимальной его производительности заключается в следующем. При закрытых кранах 5 вода подается с расходом 0,22 м 3/с от двух насосных станций ПНС-110(131 А) по четырем рукавным линиям 150 мм в трубопроводы 1 смесителя и далее к пеногенераторам под давлением 0,5-0,7 МПа, которое определяется по манометрам. При подаче пенообразователя от автомобиля воздушно-пенного тушения (АВ) открывается кран 7 для выпуска воздуха и поступления пенообразователя в приемный патрубок. Для образования 6 -ного раствора пенообразователя с водой необходимо обеспечить превышение давления подаваемого пенообразователя с расходом 0,0134 м 3/с над давлением воды в пределах 0,1 МПа, после чего открывается необходимое количество кранов 5 в зависимости от требуемого количества пеногенераторов для тушения. Для определения проходного сечения и диаметра дозирующей вставки используем формулу расхода при истечении из малого отверстия в тонкой стенке 2 вст, где- коэффициент расхода малого отверстия вст - проходное сечение дросселя, м 2- избыточное давление, составит 10-5 Па в трубопроводе пенообразователя- плотность жидкости, принимаем как для воды, т.е.1000 кг/м 3. Откуда Расчетный расход пенообразователя через дозирующую вставку составляет 6 от общего расхода раствора воды и пенообразователя. Общее количество подаваемого раствора воды с пенообразователем при полной производительности смесителя составляет 0,24 м 3/с, что обеспечивает работу сорока пеногенераторов ГПС-600 или двенадцати ГПС-2000 с общей подачей пены 24 м 3/с. При подаче меньшего количества пеногенераторов свободные от работы трубопроводы 1 перекрываются кранами 5, установленными на трубопроводах 6. Таким образом, предложенный смеситель пенный переносной позволяет существенно повысить эффективность тушения с возможностью непрерывной подачи пены и с увеличением числа пеногенераторов для тушения развившихся пожаров в крупных резервуарных парках без прекращения пенной атаки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
