Устройство для фиксации и вращения катушек

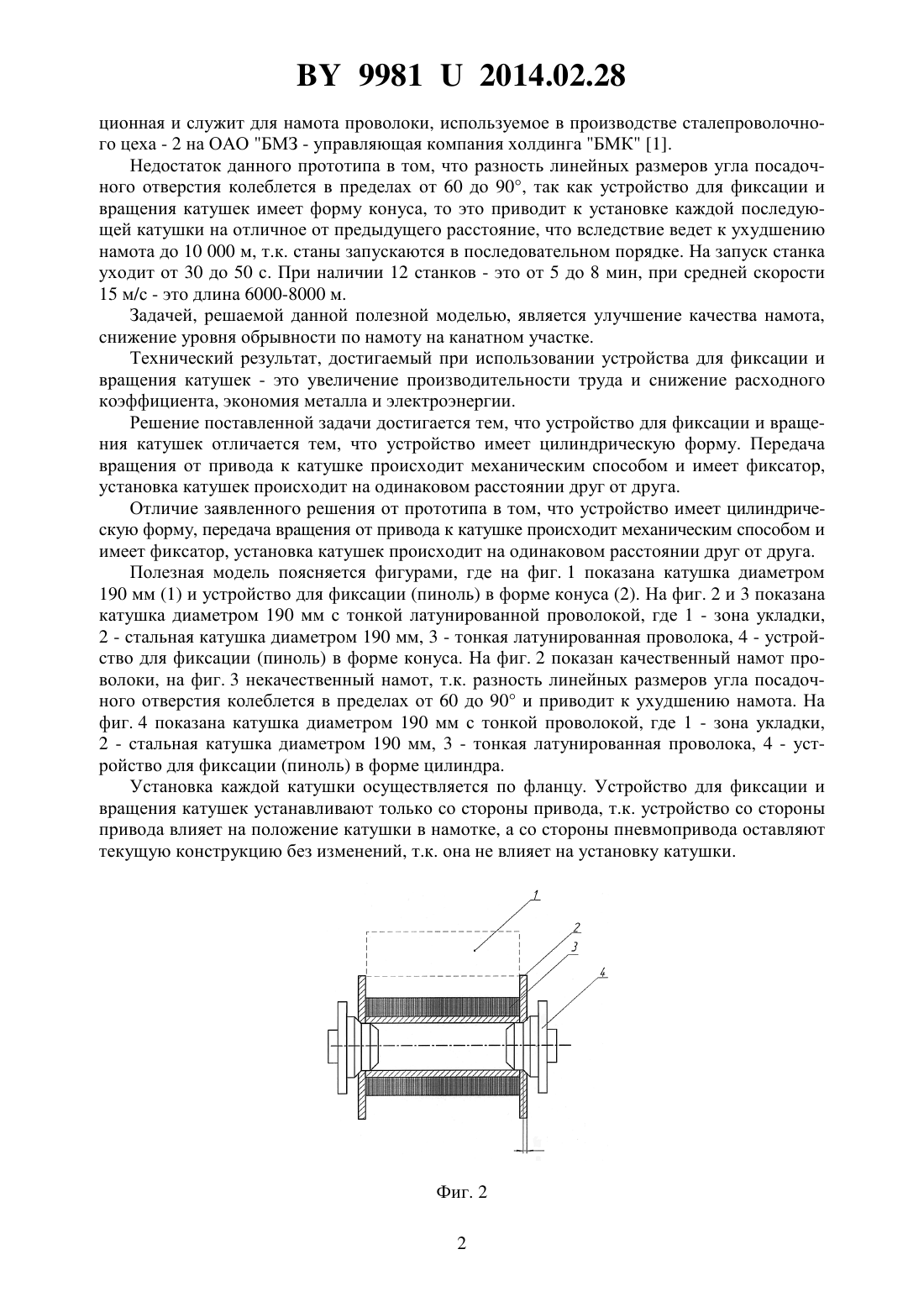

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ФИКСАЦИИ И ВРАЩЕНИЯ КАТУШЕК(71) Заявитель Открытое акционерное общество Белорусский металлургический завод - управляющая компания холдинга Белорусская металлургическая компания(72) Авторы Валюшко Александр Николаевич Дробков Василий Павлович Бородин Сергей Николаевич Войтенков Сергей Владимирович(73) Патентообладатель Открытое акционерное общество Белорусский металлургический завод - управляющая компания холдинга Белорусская металлургическая компания(57) Устройство для фиксации и вращения катушек, отличающееся тем, что устройство имеет цилиндрическую форму. Фиг. 1 Полезная модель относится к металлургическому производству и к области волочения проволоки, в частности к улучшению качества намота проволоки для последующей свивки в металлокорд. В качестве прототипа выбрано устройство для фиксации и вращения катушек вокруг своей оси, которое имеет форму конуса, передача вращения от привода к катушке фрик 99812014.02.28 ционная и служит для намота проволоки, используемое в производстве сталепроволочного цеха - 2 на ОАО БМЗ - управляющая компания холдинга БМК 1. Недостаток данного прототипа в том, что разность линейных размеров угла посадочного отверстия колеблется в пределах от 60 до 90, так как устройство для фиксации и вращения катушек имеет форму конуса, то это приводит к установке каждой последующей катушки на отличное от предыдущего расстояние, что вследствие ведет к ухудшению намота до 10 000 м, т.к. станы запускаются в последовательном порядке. На запуск станка уходит от 30 до 50 с. При наличии 12 станков - это от 5 до 8 мин, при средней скорости 15 м/с - это длина 6000-8000 м. Задачей, решаемой данной полезной моделью, является улучшение качества намота,снижение уровня обрывности по намоту на канатном участке. Технический результат, достигаемый при использовании устройства для фиксации и вращения катушек - это увеличение производительности труда и снижение расходного коэффициента, экономия металла и электроэнергии. Решение поставленной задачи достигается тем, что устройство для фиксации и вращения катушек отличается тем, что устройство имеет цилиндрическую форму. Передача вращения от привода к катушке происходит механическим способом и имеет фиксатор,установка катушек происходит на одинаковом расстоянии друг от друга. Отличие заявленного решения от прототипа в том, что устройство имеет цилиндрическую форму, передача вращения от привода к катушке происходит механическим способом и имеет фиксатор, установка катушек происходит на одинаковом расстоянии друг от друга. Полезная модель поясняется фигурами, где на фиг. 1 показана катушка диаметром 190 мм (1) и устройство для фиксации (пиноль) в форме конуса (2). На фиг. 2 и 3 показана катушка диаметром 190 мм с тонкой латунированной проволокой, где 1 - зона укладки,2 - стальная катушка диаметром 190 мм, 3 - тонкая латунированная проволока, 4 - устройство для фиксации (пиноль) в форме конуса. На фиг. 2 показан качественный намот проволоки, на фиг. 3 некачественный намот, т.к. разность линейных размеров угла посадочного отверстия колеблется в пределах от 60 до 90 и приводит к ухудшению намота. На фиг. 4 показана катушка диаметром 190 мм с тонкой проволокой, где 1 - зона укладки,2 - стальная катушка диаметром 190 мм, 3 - тонкая латунированная проволока, 4 - устройство для фиксации (пиноль) в форме цилиндра. Установка каждой катушки осуществляется по фланцу. Устройство для фиксации и вращения катушек устанавливают только со стороны привода, т.к. устройство со стороны привода влияет на положение катушки в намотке, а со стороны пневмопривода оставляют текущую конструкцию без изменений, т.к. она не влияет на установку катушки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
