Воздушно-гравитационный каскадный классификатор

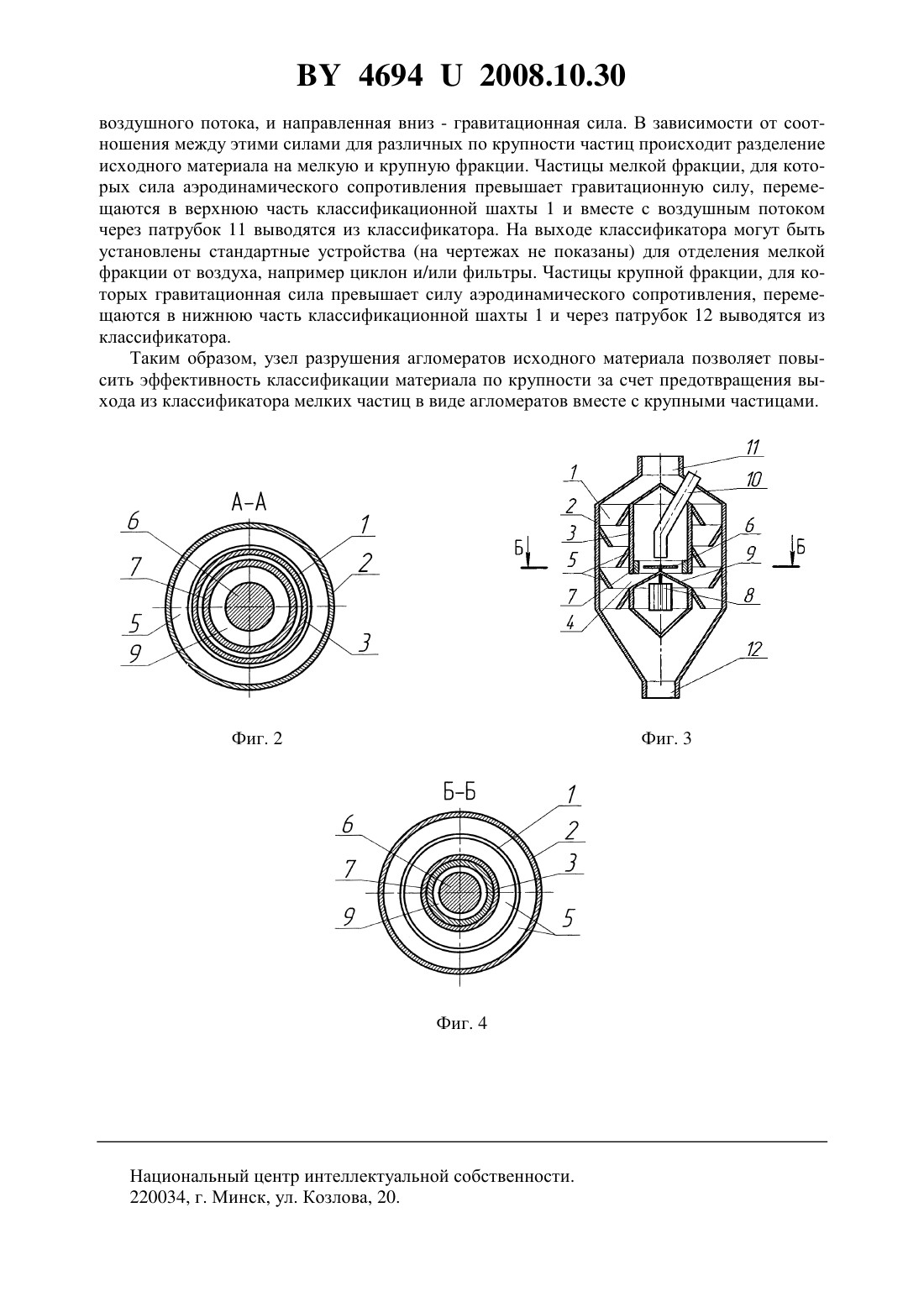

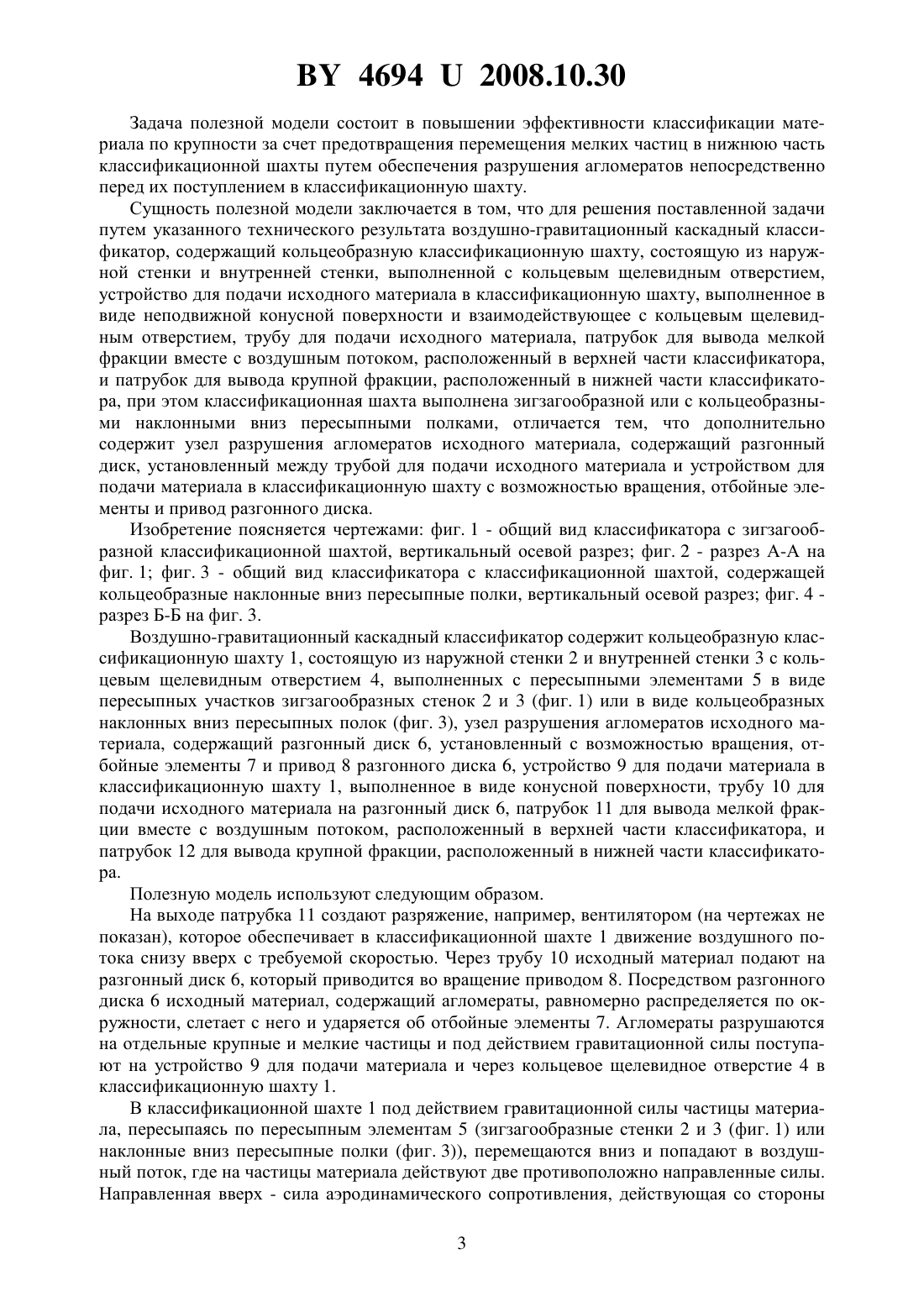

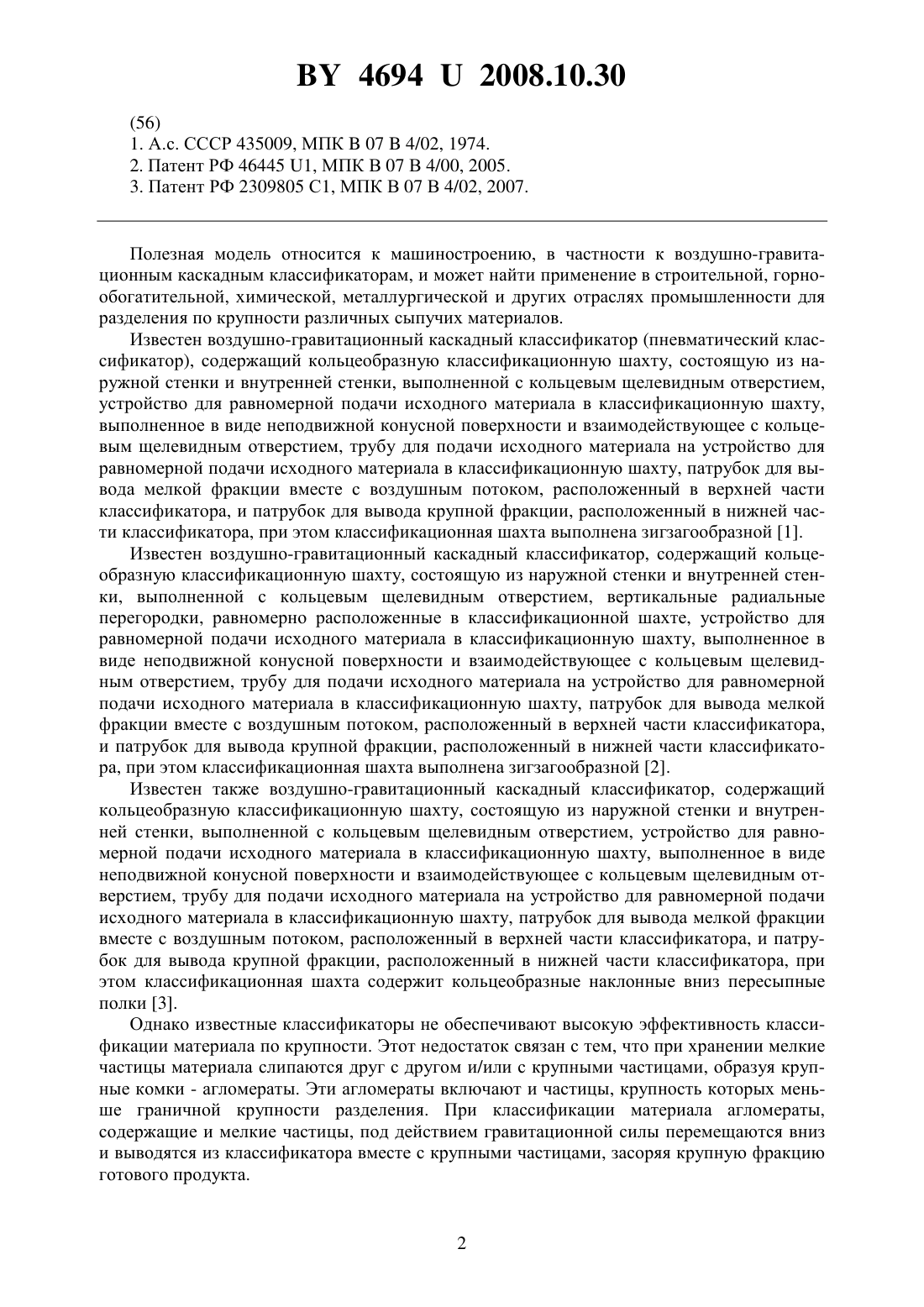

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Научно-производственное республиканское унитарное предприятие НПО Центр(72) Авторы Воробьв Владимир Васильевич Иванов Евгений Николаевич Красильников Владимир Александрович Таболич Андрей Викторович Шиманович Птр Павлович Шиманович Оксана Петровна(73) Патентообладатель Научно-производственное республиканское унитарное предприятие НПО Центр(57) Воздушно-гравитационный каскадный классификатор, содержащий кольцеобразную классификационную шахту, состоящую из наружной стенки и внутренней стенки, выполненной с кольцевым щелевидным отверстием, устройство для подачи исходного материала в классификационную шахту, выполненное в виде неподвижной конусной поверхности и взаимодействующее с кольцевым щелевидным отверстием, трубу для подачи исходного материала, патрубок для вывода мелкой фракции вместе с воздушным потоком, расположенный в верхней части классификатора, и патрубок для вывода крупной фракции, расположенный в нижней части классификатора, при этом классификационная шахта выполнена зигзагообразной или с кольцеобразными наклонными вниз пересыпными полками, отличающийся тем, что дополнительно содержит узел разрушения агломератов исходного материала, содержащий разгонный диск, установленный между трубой для подачи исходного материала и устройством для подачи материала в классификационную шахту с возможностью вращения, отбойные элементы и привод разгонного диска.(56) 1. А.с. СССР 435009, МПК 074/02, 1974. 2. Патент РФ 46445 1, МПК В 07 В 4/00, 2005. 3. Патент РФ 2309805 С 1, МПК В 07 В 4/02, 2007. Полезная модель относится к машиностроению, в частности к воздушно-гравитационным каскадным классификаторам, и может найти применение в строительной, горнообогатительной, химической, металлургической и других отраслях промышленности для разделения по крупности различных сыпучих материалов. Известен воздушно-гравитационный каскадный классификатор (пневматический классификатор), содержащий кольцеобразную классификационную шахту, состоящую из наружной стенки и внутренней стенки, выполненной с кольцевым щелевидным отверстием,устройство для равномерной подачи исходного материала в классификационную шахту,выполненное в виде неподвижной конусной поверхности и взаимодействующее с кольцевым щелевидным отверстием, трубу для подачи исходного материала на устройство для равномерной подачи исходного материала в классификационную шахту, патрубок для вывода мелкой фракции вместе с воздушным потоком, расположенный в верхней части классификатора, и патрубок для вывода крупной фракции, расположенный в нижней части классификатора, при этом классификационная шахта выполнена зигзагообразной 1. Известен воздушно-гравитационный каскадный классификатор, содержащий кольцеобразную классификационную шахту, состоящую из наружной стенки и внутренней стенки, выполненной с кольцевым щелевидным отверстием, вертикальные радиальные перегородки, равномерно расположенные в классификационной шахте, устройство для равномерной подачи исходного материала в классификационную шахту, выполненное в виде неподвижной конусной поверхности и взаимодействующее с кольцевым щелевидным отверстием, трубу для подачи исходного материала на устройство для равномерной подачи исходного материала в классификационную шахту, патрубок для вывода мелкой фракции вместе с воздушным потоком, расположенный в верхней части классификатора,и патрубок для вывода крупной фракции, расположенный в нижней части классификатора, при этом классификационная шахта выполнена зигзагообразной 2. Известен также воздушно-гравитационный каскадный классификатор, содержащий кольцеобразную классификационную шахту, состоящую из наружной стенки и внутренней стенки, выполненной с кольцевым щелевидным отверстием, устройство для равномерной подачи исходного материала в классификационную шахту, выполненное в виде неподвижной конусной поверхности и взаимодействующее с кольцевым щелевидным отверстием, трубу для подачи исходного материала на устройство для равномерной подачи исходного материала в классификационную шахту, патрубок для вывода мелкой фракции вместе с воздушным потоком, расположенный в верхней части классификатора, и патрубок для вывода крупной фракции, расположенный в нижней части классификатора, при этом классификационная шахта содержит кольцеобразные наклонные вниз пересыпные полки 3. Однако известные классификаторы не обеспечивают высокую эффективность классификации материала по крупности. Этот недостаток связан с тем, что при хранении мелкие частицы материала слипаются друг с другом и/или с крупными частицами, образуя крупные комки - агломераты. Эти агломераты включают и частицы, крупность которых меньше граничной крупности разделения. При классификации материала агломераты,содержащие и мелкие частицы, под действием гравитационной силы перемещаются вниз и выводятся из классификатора вместе с крупными частицами, засоряя крупную фракцию готового продукта. 46942008.10.30 Задача полезной модели состоит в повышении эффективности классификации материала по крупности за счет предотвращения перемещения мелких частиц в нижнюю часть классификационной шахты путем обеспечения разрушения агломератов непосредственно перед их поступлением в классификационную шахту. Сущность полезной модели заключается в том, что для решения поставленной задачи путем указанного технического результата воздушно-гравитационный каскадный классификатор, содержащий кольцеобразную классификационную шахту, состоящую из наружной стенки и внутренней стенки, выполненной с кольцевым щелевидным отверстием,устройство для подачи исходного материала в классификационную шахту, выполненное в виде неподвижной конусной поверхности и взаимодействующее с кольцевым щелевидным отверстием, трубу для подачи исходного материала, патрубок для вывода мелкой фракции вместе с воздушным потоком, расположенный в верхней части классификатора,и патрубок для вывода крупной фракции, расположенный в нижней части классификатора, при этом классификационная шахта выполнена зигзагообразной или с кольцеобразными наклонными вниз пересыпными полками, отличается тем, что дополнительно содержит узел разрушения агломератов исходного материала, содержащий разгонный диск, установленный между трубой для подачи исходного материала и устройством для подачи материала в классификационную шахту с возможностью вращения, отбойные элементы и привод разгонного диска. Изобретение поясняется чертежами фиг. 1 - общий вид классификатора с зигзагообразной классификационной шахтой, вертикальный осевой разрез фиг. 2 - разрез А-А на фиг. 1 фиг. 3 - общий вид классификатора с классификационной шахтой, содержащей кольцеобразные наклонные вниз пересыпные полки, вертикальный осевой разрез фиг. 4 разрез Б-Б на фиг. 3. Воздушно-гравитационный каскадный классификатор содержит кольцеобразную классификационную шахту 1, состоящую из наружной стенки 2 и внутренней стенки 3 с кольцевым щелевидным отверстием 4, выполненных с пересыпными элементами 5 в виде пересыпных участков зигзагообразных стенок 2 и 3 (фиг. 1) или в виде кольцеобразных наклонных вниз пересыпных полок (фиг. 3), узел разрушения агломератов исходного материала, содержащий разгонный диск 6, установленный с возможностью вращения, отбойные элементы 7 и привод 8 разгонного диска 6, устройство 9 для подачи материала в классификационную шахту 1, выполненное в виде конусной поверхности, трубу 10 для подачи исходного материала на разгонный диск 6, патрубок 11 для вывода мелкой фракции вместе с воздушным потоком, расположенный в верхней части классификатора, и патрубок 12 для вывода крупной фракции, расположенный в нижней части классификатора. Полезную модель используют следующим образом. На выходе патрубка 11 создают разряжение, например, вентилятором (на чертежах не показан), которое обеспечивает в классификационной шахте 1 движение воздушного потока снизу вверх с требуемой скоростью. Через трубу 10 исходный материал подают на разгонный диск 6, который приводится во вращение приводом 8. Посредством разгонного диска 6 исходный материал, содержащий агломераты, равномерно распределяется по окружности, слетает с него и ударяется об отбойные элементы 7. Агломераты разрушаются на отдельные крупные и мелкие частицы и под действием гравитационной силы поступают на устройство 9 для подачи материала и через кольцевое щелевидное отверстие 4 в классификационную шахту 1. В классификационной шахте 1 под действием гравитационной силы частицы материала, пересыпаясь по пересыпным элементам 5 (зигзагообразные стенки 2 и 3 (фиг. 1) или наклонные вниз пересыпные полки (фиг. 3, перемещаются вниз и попадают в воздушный поток, где на частицы материала действуют две противоположно направленные силы. Направленная вверх - сила аэродинамического сопротивления, действующая со стороны 3 46942008.10.30 воздушного потока, и направленная вниз - гравитационная сила. В зависимости от соотношения между этими силами для различных по крупности частиц происходит разделение исходного материала на мелкую и крупную фракции. Частицы мелкой фракции, для которых сила аэродинамического сопротивления превышает гравитационную силу, перемещаются в верхнюю часть классификационной шахты 1 и вместе с воздушным потоком через патрубок 11 выводятся из классификатора. На выходе классификатора могут быть установлены стандартные устройства (на чертежах не показаны) для отделения мелкой фракции от воздуха, например циклон и/или фильтры. Частицы крупной фракции, для которых гравитационная сила превышает силу аэродинамического сопротивления, перемещаются в нижнюю часть классификационной шахты 1 и через патрубок 12 выводятся из классификатора. Таким образом, узел разрушения агломератов исходного материала позволяет повысить эффективность классификации материала по крупности за счет предотвращения выхода из классификатора мелких частиц в виде агломератов вместе с крупными частицами. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
