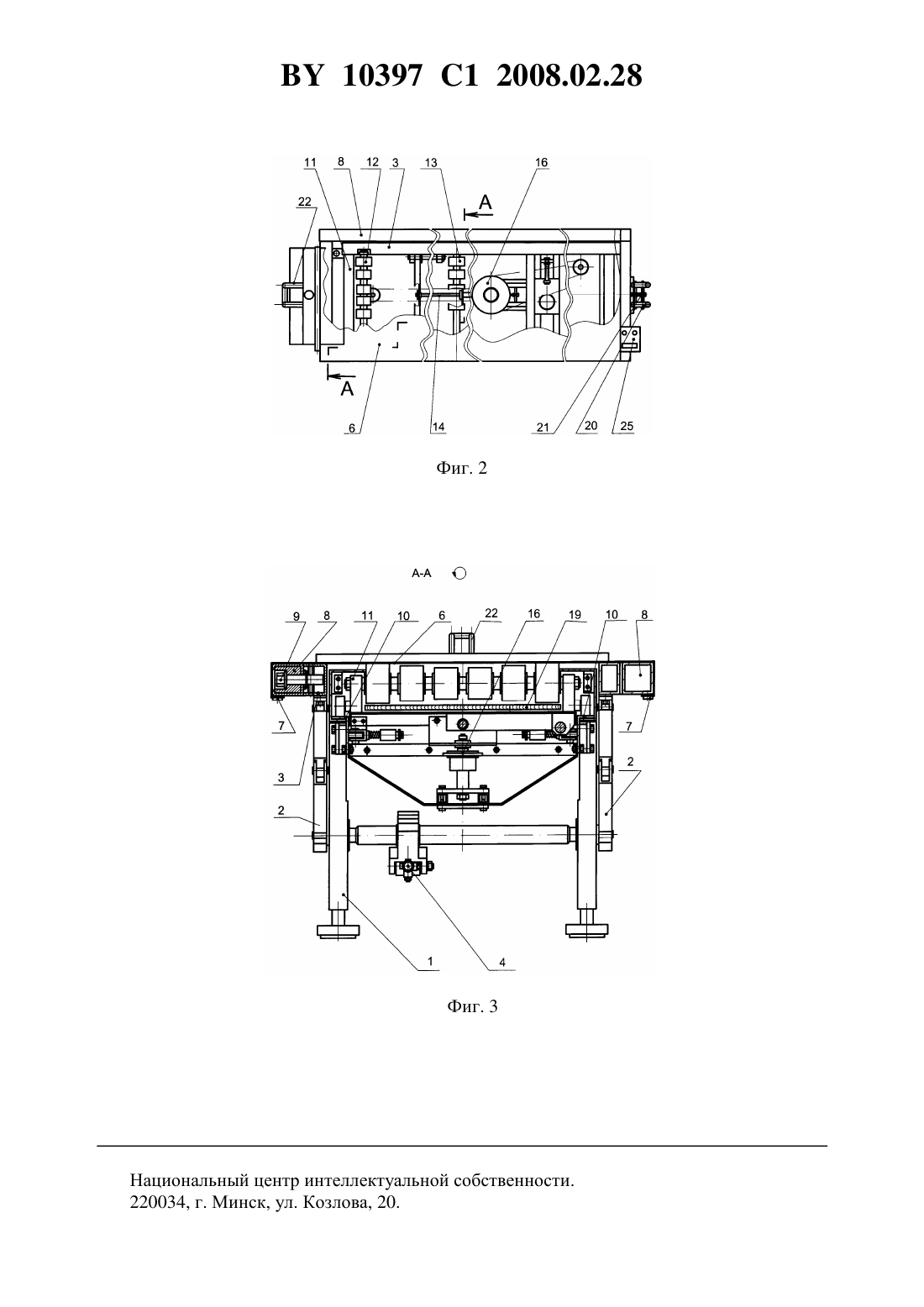

Стол для массажа

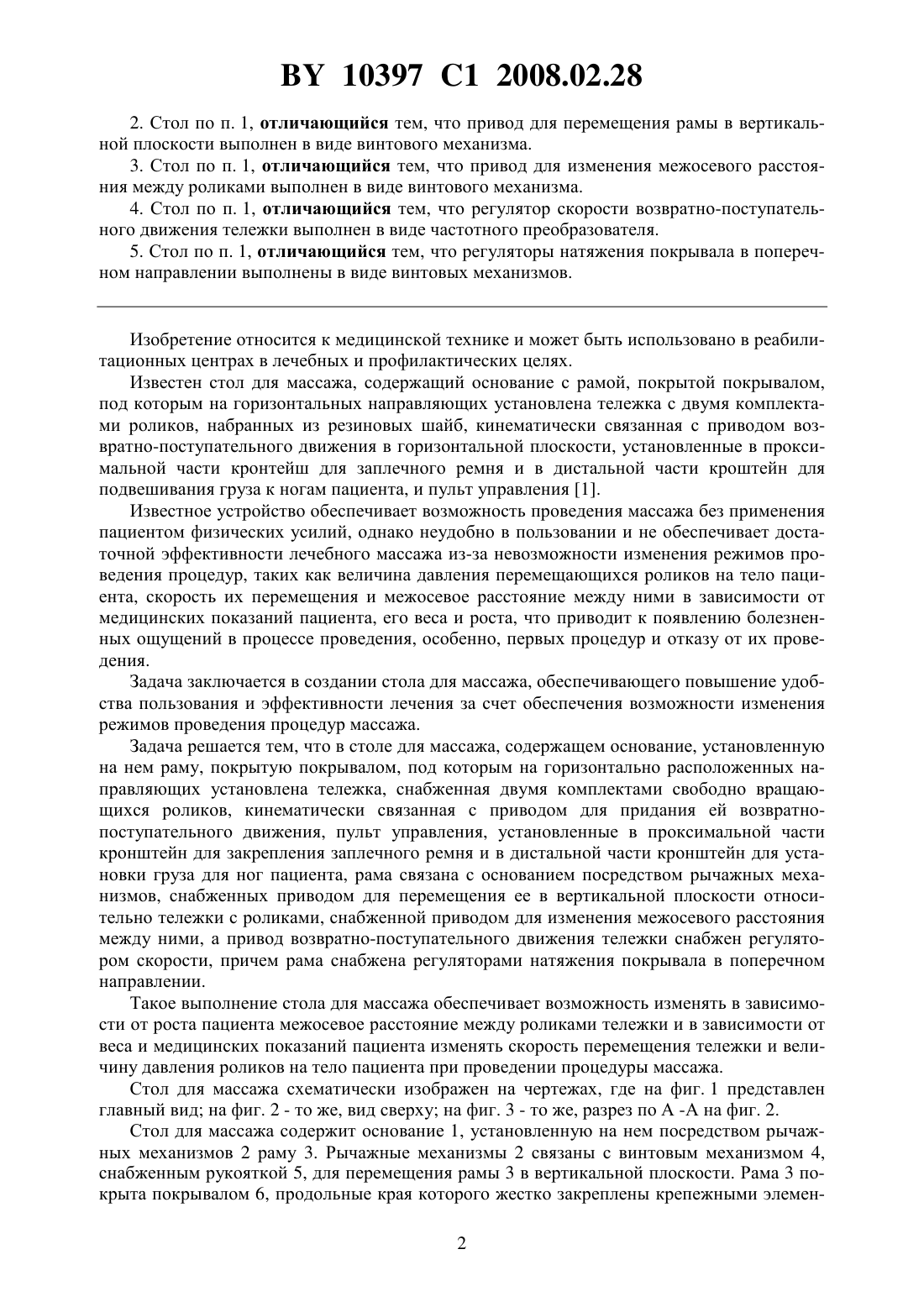

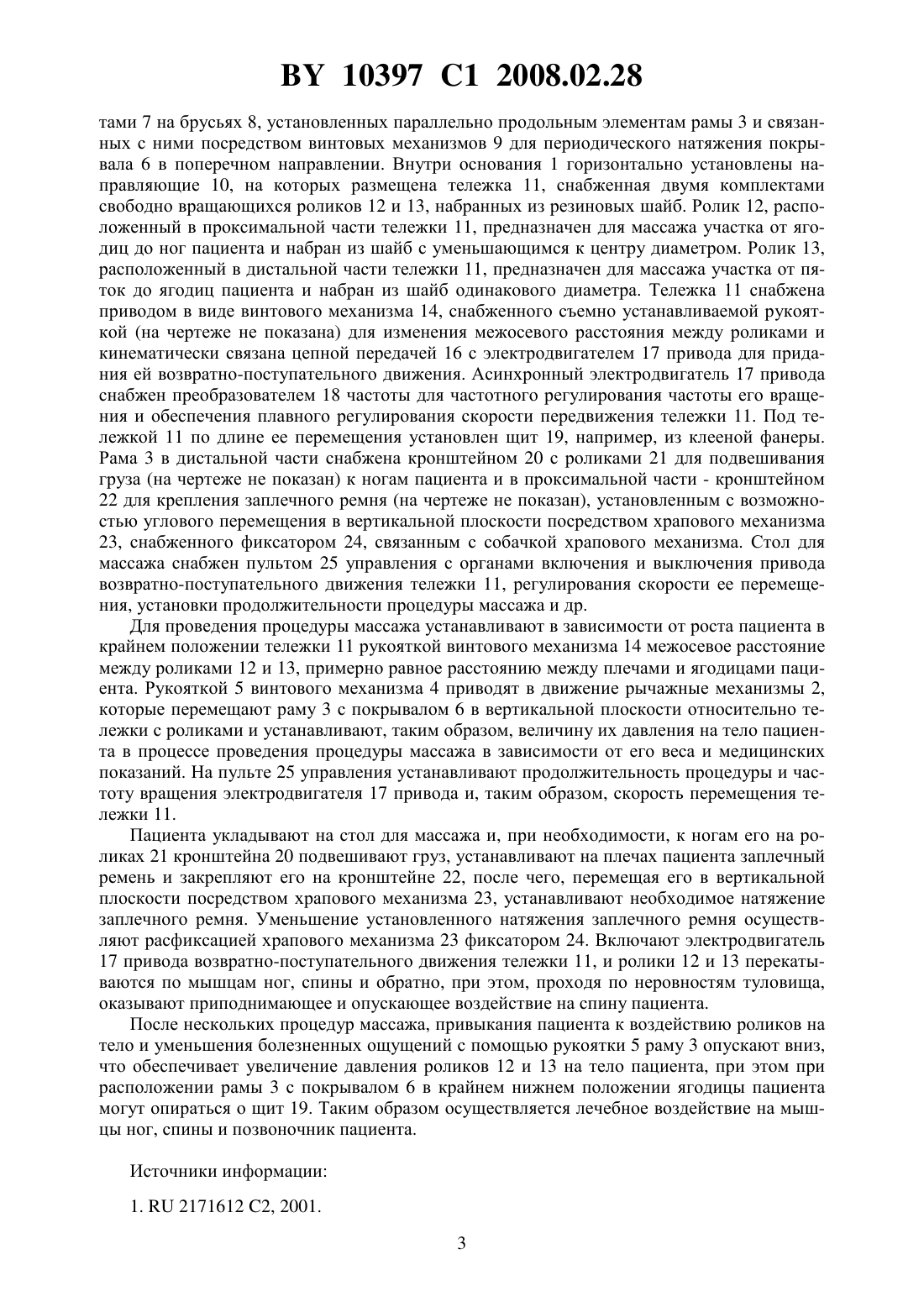

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Белорусский протезно-ортопедический восстановительный центр(72) Авторы Подсобей Григорий Захарович Волков Иван Николаевич Ходасевич Валерий Васильевич Смычек Василий Борисович Семина Галина Павловна(73) Патентообладатель Республиканское унитарное предприятие Белорусский протезно-ортопедический восстановительный центр(57) 1. Стол для массажа, содержащий основание, установленную на нем раму, покрытую покрывалом, под которым на горизонтально расположенных направляющих установлена тележка, снабженная двумя комплектами свободно вращающихся роликов, кинематически связанная с приводом для придания ей возвратно-поступательного движения, пульт управления, установленные в проксимальной части рамы кронштейн для закрепления заплечного ремня и в дистальной части рамы кронштейн для установки груза для ног пациента, отличающийся тем, что рама снабжена регуляторами натяжения покрывала в поперечном направлении и связана с основанием посредством рычажных механизмов, снабженных приводом для перемещения ее в вертикальной плоскости относительно тележки с роликами,снабженной приводом для изменения межосевого расстояния между роликами, а привод ее возвратно-поступательного движения снабжен регулятором скорости. 10397 1 2008.02.28 2. Стол по п. 1, отличающийся тем, что привод для перемещения рамы в вертикальной плоскости выполнен в виде винтового механизма. 3. Стол по п. 1, отличающийся тем, что привод для изменения межосевого расстояния между роликами выполнен в виде винтового механизма. 4. Стол по п. 1, отличающийся тем, что регулятор скорости возвратно-поступательного движения тележки выполнен в виде частотного преобразователя. 5. Стол по п. 1, отличающийся тем, что регуляторы натяжения покрывала в поперечном направлении выполнены в виде винтовых механизмов. Изобретение относится к медицинской технике и может быть использовано в реабилитационных центрах в лечебных и профилактических целях. Известен стол для массажа, содержащий основание с рамой, покрытой покрывалом,под которым на горизонтальных направляющих установлена тележка с двумя комплектами роликов, набранных из резиновых шайб, кинематически связанная с приводом возвратно-поступательного движения в горизонтальной плоскости, установленные в проксимальной части кронтейш для заплечного ремня и в дистальной части кроштейн для подвешивания груза к ногам пациента, и пульт управления 1. Известное устройство обеспечивает возможность проведения массажа без применения пациентом физических усилий, однако неудобно в пользовании и не обеспечивает достаточной эффективности лечебного массажа из-за невозможности изменения режимов проведения процедур, таких как величина давления перемещающихся роликов на тело пациента, скорость их перемещения и межосевое расстояние между ними в зависимости от медицинских показаний пациента, его веса и роста, что приводит к появлению болезненных ощущений в процессе проведения, особенно, первых процедур и отказу от их проведения. Задача заключается в создании стола для массажа, обеспечивающего повышение удобства пользования и эффективности лечения за счет обеспечения возможности изменения режимов проведения процедур массажа. Задача решается тем, что в столе для массажа, содержащем основание, установленную на нем раму, покрытую покрывалом, под которым на горизонтально расположенных направляющих установлена тележка, снабженная двумя комплектами свободно вращающихся роликов, кинематически связанная с приводом для придания ей возвратнопоступательного движения, пульт управления, установленные в проксимальной части кронштейн для закрепления заплечного ремня и в дистальной части кронштейн для установки груза для ног пациента, рама связана с основанием посредством рычажных механизмов, снабженных приводом для перемещения ее в вертикальной плоскости относительно тележки с роликами, снабженной приводом для изменения межосевого расстояния между ними, а привод возвратно-поступательного движения тележки снабжен регулятором скорости, причем рама снабжена регуляторами натяжения покрывала в поперечном направлении. Такое выполнение стола для массажа обеспечивает возможность изменять в зависимости от роста пациента межосевое расстояние между роликами тележки и в зависимости от веса и медицинских показаний пациента изменять скорость перемещения тележки и величину давления роликов на тело пациента при проведении процедуры массажа. Стол для массажа схематически изображен на чертежах, где на фиг. 1 представлен главный вид на фиг. 2 - то же, вид сверху на фиг. 3 - то же, разрез по А -А на фиг. 2. Стол для массажа содержит основание 1, установленную на нем посредством рычажных механизмов 2 раму 3. Рычажные механизмы 2 связаны с винтовым механизмом 4,снабженным рукояткой 5, для перемещения рамы 3 в вертикальной плоскости. Рама 3 покрыта покрывалом 6, продольные края которого жестко закреплены крепежными элемен 2 10397 1 2008.02.28 тами 7 на брусьях 8, установленных параллельно продольным элементам рамы 3 и связанных с ними посредством винтовых механизмов 9 для периодического натяжения покрывала 6 в поперечном направлении. Внутри основания 1 горизонтально установлены направляющие 10, на которых размещена тележка 11, снабженная двумя комплектами свободно вращающихся роликов 12 и 13, набранных из резиновых шайб. Ролик 12, расположенный в проксимальной части тележки 11, предназначен для массажа участка от ягодиц до ног пациента и набран из шайб с уменьшающимся к центру диаметром. Ролик 13,расположенный в дистальной части тележки 11, предназначен для массажа участка от пяток до ягодиц пациента и набран из шайб одинакового диаметра. Тележка 11 снабжена приводом в виде винтового механизма 14, снабженного съемно устанавливаемой рукояткой (на чертеже не показана) для изменения межосевого расстояния между роликами и кинематически связана цепной передачей 16 с электродвигателем 17 привода для придания ей возвратно-поступательного движения. Асинхронный электродвигатель 17 привода снабжен преобразователем 18 частоты для частотного регулирования частоты его вращения и обеспечения плавного регулирования скорости передвижения тележки 11. Под тележкой 11 по длине ее перемещения установлен щит 19, например, из клееной фанеры. Рама 3 в дистальной части снабжена кронштейном 20 с роликами 21 для подвешивания груза (на чертеже не показан) к ногам пациента и в проксимальной части - кронштейном 22 для крепления заплечного ремня (на чертеже не показан), установленным с возможностью углового перемещения в вертикальной плоскости посредством храпового механизма 23, снабженного фиксатором 24, связанным с собачкой храпового механизма. Стол для массажа снабжен пультом 25 управления с органами включения и выключения привода возвратно-поступательного движения тележки 11, регулирования скорости ее перемещения, установки продолжительности процедуры массажа и др. Для проведения процедуры массажа устанавливают в зависимости от роста пациента в крайнем положении тележки 11 рукояткой винтового механизма 14 межосевое расстояние между роликами 12 и 13, примерно равное расстоянию между плечами и ягодицами пациента. Рукояткой 5 винтового механизма 4 приводят в движение рычажные механизмы 2,которые перемещают раму 3 с покрывалом 6 в вертикальной плоскости относительно тележки с роликами и устанавливают, таким образом, величину их давления на тело пациента в процессе проведения процедуры массажа в зависимости от его веса и медицинских показаний. На пульте 25 управления устанавливают продолжительность процедуры и частоту вращения электродвигателя 17 привода и, таким образом, скорость перемещения тележки 11. Пациента укладывают на стол для массажа и, при необходимости, к ногам его на роликах 21 кронштейна 20 подвешивают груз, устанавливают на плечах пациента заплечный ремень и закрепляют его на кронштейне 22, после чего, перемещая его в вертикальной плоскости посредством храпового механизма 23, устанавливают необходимое натяжение заплечного ремня. Уменьшение установленного натяжения заплечного ремня осуществляют расфиксацией храпового механизма 23 фиксатором 24. Включают электродвигатель 17 привода возвратно-поступательного движения тележки 11, и ролики 12 и 13 перекатываются по мышцам ног, спины и обратно, при этом, проходя по неровностям туловища,оказывают приподнимающее и опускающее воздействие на спину пациента. После нескольких процедур массажа, привыкания пациента к воздействию роликов на тело и уменьшения болезненных ощущений с помощью рукоятки 5 раму 3 опускают вниз,что обеспечивает увеличение давления роликов 12 и 13 на тело пациента, при этом при расположении рамы 3 с покрывалом 6 в крайнем нижнем положении ягодицы пациента могут опираться о щит 19. Таким образом осуществляется лечебное воздействие на мышцы ног, спины и позвоночник пациента. Источники информации 1.2171612 2, 2001. 3 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
