Устройство для вибрационного массажа участков тела с большой кривизной поверхности

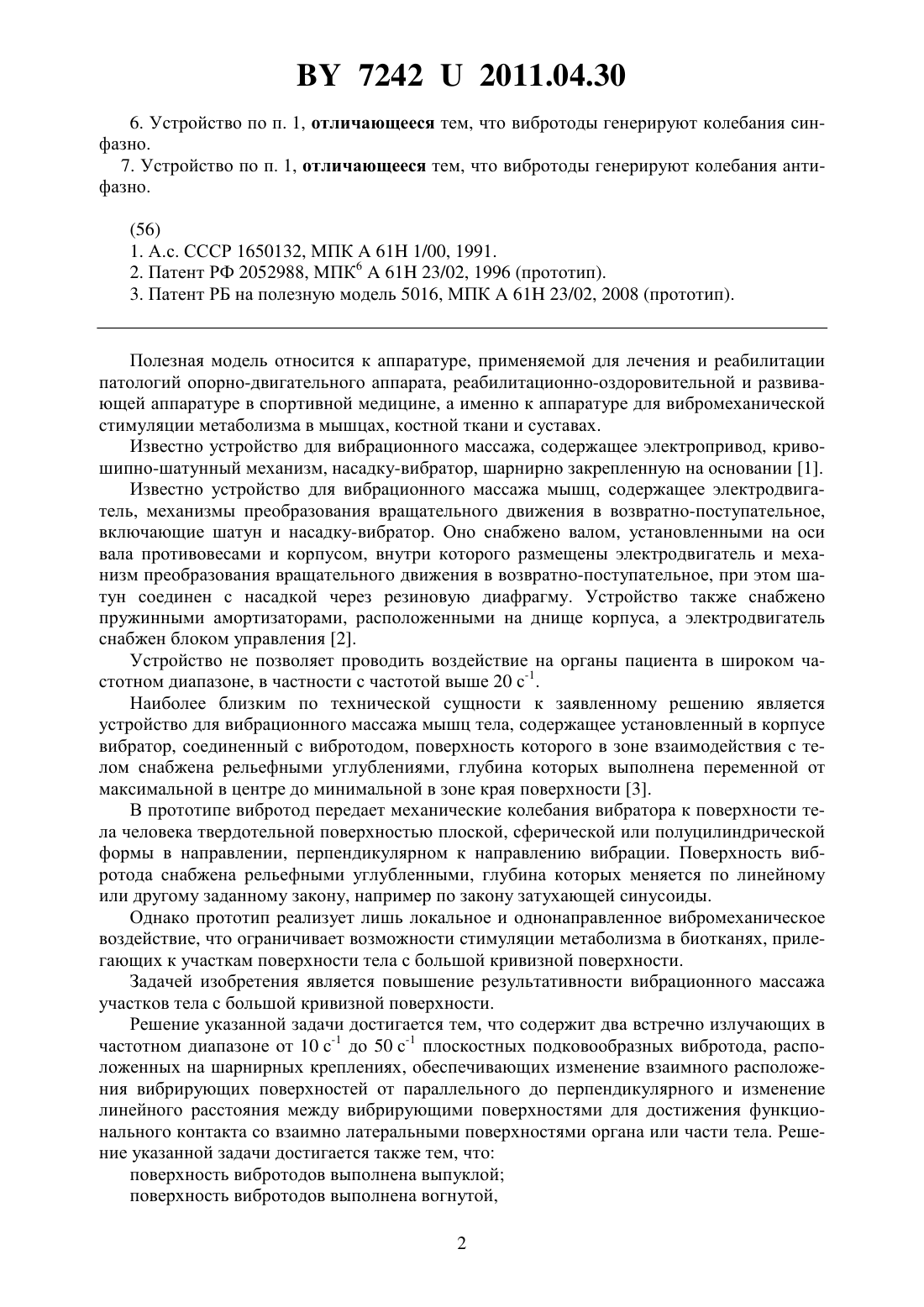

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ВИБРАЦИОННОГО МАССАЖА УЧАСТКОВ ТЕЛА С БОЛЬШОЙ КРИВИЗНОЙ ПОВЕРХНОСТИ(71) Заявители Научно-методическое учреждение Белорусского государственного университета Республиканский центр проблем человека Государственное научное учреждение Институт механики металлополимерных систем имени В.А.Белого Национальной академии наук Беларуси(72) Авторы Сагайдак Дмитрий Ильич Шилько Сергей Викторович Курек Мария Федорова(73) Патентообладатели Научно-методическое учреждение Белорусского государственного университета Республиканский центр проблем человека Государственное научное учреждение Институт механики металлополимерных систем имени В.А.Белого Национальной академии наук Беларуси(57) 1. Устройство для вибрационного массажа участков тела с большой кривизной поверхности, отличающееся тем, что содержит два встречно излучающих в частотном диапазоне от 10 с-1 до 50 с-1 плоскостных подковообразных вибротода, расположенных на шарнирных креплениях, обеспечивающих изменение взаимного расположения вибрирующих поверхностей от параллельного до перпендикулярного и изменение линейного расстояния между вибрирующими поверхностями для достижения функционального контакта со взаимно латеральными поверхностями органа или части тела. 2. Устройство по п. 1, отличающееся тем, что поверхность вибротодов выполнена выпуклой. 3. Устройство по п. 1, отличающееся тем, что поверхность вибротодов выполнена вогнутой. 4. Устройство по п. 1, отличающееся тем, что выпуклая или вогнутая поверхности могут иметь полуцилиндрическую или сферическую форму. 5. Устройство по п. 1, отличающееся тем, что поверхность вибротода выполнена из металла с эластомерным покрытием, обеспечивающим эргономически приемлемый контакт с поверхностью органов. 72422011.04.30 6. Устройство по п. 1, отличающееся тем, что вибротоды генерируют колебания синфазно. 7. Устройство по п. 1, отличающееся тем, что вибротоды генерируют колебания антифазно.(56) 1. А.с. СССР 1650132, МПК 61 1/00, 1991. 2. Патент РФ 2052988, МПК 661 23/02, 1996 (прототип). 3. Патент РБ на полезную модель 5016, МПК 61 23/02, 2008 (прототип). Полезная модель относится к аппаратуре, применяемой для лечения и реабилитации патологий опорно-двигательного аппарата, реабилитационно-оздоровительной и развивающей аппаратуре в спортивной медицине, а именно к аппаратуре для вибромеханической стимуляции метаболизма в мышцах, костной ткани и суставах. Известно устройство для вибрационного массажа, содержащее электропривод, кривошипно-шатунный механизм, насадку-вибратор, шарнирно закрепленную на основании 1. Известно устройство для вибрационного массажа мышц, содержащее электродвигатель, механизмы преобразования вращательного движения в возвратно-поступательное,включающие шатун и насадку-вибратор. Оно снабжено валом, установленными на оси вала противовесами и корпусом, внутри которого размещены электродвигатель и механизм преобразования вращательного движения в возвратно-поступательное, при этом шатун соединен с насадкой через резиновую диафрагму. Устройство также снабжено пружинными амортизаторами, расположенными на днище корпуса, а электродвигатель снабжен блоком управления 2. Устройство не позволяет проводить воздействие на органы пациента в широком частотном диапазоне, в частности с частотой выше 20 с-1. Наиболее близким по технической сущности к заявленному решению является устройство для вибрационного массажа мышц тела, содержащее установленный в корпусе вибратор, соединенный с вибротодом, поверхность которого в зоне взаимодействия с телом снабжена рельефными углублениями, глубина которых выполнена переменной от максимальной в центре до минимальной в зоне края поверхности 3. В прототипе вибротод передает механические колебания вибратора к поверхности тела человека твердотельной поверхностью плоской, сферической или полуцилиндрической формы в направлении, перпендикулярном к направлению вибрации. Поверхность вибротода снабжена рельефными углубленными, глубина которых меняется по линейному или другому заданному закону, например по закону затухающей синусоиды. Однако прототип реализует лишь локальное и однонаправленное вибромеханическое воздействие, что ограничивает возможности стимуляции метаболизма в биотканях, прилегающих к участкам поверхности тела с большой кривизной поверхности. Задачей изобретения является повышение результативности вибрационного массажа участков тела с большой кривизной поверхности. Решение указанной задачи достигается тем, что содержит два встречно излучающих в частотном диапазоне от 10 с-1 до 50 с-1 плоскостных подковообразных вибротода, расположенных на шарнирных креплениях, обеспечивающих изменение взаимного расположения вибрирующих поверхностей от параллельного до перпендикулярного и изменение линейного расстояния между вибрирующими поверхностями для достижения функционального контакта со взаимно латеральными поверхностями органа или части тела. Решение указанной задачи достигается также тем, что поверхность вибротодов выполнена выпуклой поверхность вибротодов выполнена вогнутой,2 72422011.04.30 выпуклая или вогнутая поверхности могут иметь полуцилиндрическую или сферическую форму поверхность вибротода выполнена из металла с эластомерным покрытием, толщина которого обеспечивает эргономически приемлемый контакт с поверхностью органов вибротоды генерируют колебания синфазно вибротоды генерируют колебания атифазно. Повышение физиологической эффективности вибрационного воздействия на участки тела с большой кривизной поверхностей, а также прилегающие к этим участкам внутренние органы, обеспечивается сочетанным действием двух встречно направленных колебаний. Геометрическая форма рабочей поверхности каждого вибротода обеспечивает контакт с обнаженными латеральными поверхностями дистальных органов или участков тела, при этом встречные колебания могут осуществляться синфазно и противофазно. Улучшение микронасосной капиллярной циркуляции, а также метаболизма в функционально значимых зонах обеспечивается суперпозицией встречно распространяющихся колебаний механической частоты в частотном диапазоне от 10 с-1 до 50 с-1 и амплитудой 2-4 мм, с изменяющейся синхронизацией фазы колебаний встречных поверхностей вибротодов. На фигуре приведен чертеж устройства для вибрационного массажа участков тела с большой кривизной поверхности. Устройство содержит два плоскостных подковообразных вибротода (1), колебания которых обеспечиваются двумя независимыми электродвигателями (2) с использованием передачи (3). Оба вибротода сопряжены регулируемым замыкающим элементом (4) и закреплены на шарнирных креплениях (5), установленных на основании (6) с возможностью изменения расстояния между рабочими поверхностями вибротодов (1) и угла их взаимного расположения. Для осуществления лечебного или реабилитационного воздействия, например в области стопы, вибротоды накладывают на стопу так, чтобы кривизна поверхности вибротода была совмещена с лордозом нижней и верхней сторон стопы. При работе с пяткой должны быть установлены вибротоды с двумя вогнутыми поверхностями, а для зоны ахиллова сухожилия - вибротоды с двумя выпуклыми поверхностями. Степень начального давления регулируется. Устройство оборудовано блоком управления частотой вибрации. Схема блока управления и его исполнение могут иметь любой вид. Устройство может работать при одном или двух включенных электродвигателях. Система управления и настройки вибростимулятора позволяет некоторые виды воздействия выполнить самому пациенту, ориентируясь на комфортность ощущений. Устройство можно использовать в условиях локально фиксированного положения вибротодов на реабилитируемом органе или сочетать вибрационное воздействие со сканированием в пределах, обеспечиваемых изменением взаимного расположения встречных поверхностей вибротодов в шарнирном держателе. Вибрационное воздействие усиливается за счет самосогласованного резонанса спектра всех механических вынуждающих частот, обеспечивающих образование сканирующих пучностей колебательной энергии с собственными частотами органов. Предлагаемое техническое решение позволяет повысить равномерность распределения энергии колебаний в реабилитируемых органах тела, что стабилизирует микронасосную циркуляцию биологических жидкостей и метаболизм в органах. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
