Подпружиненный каток

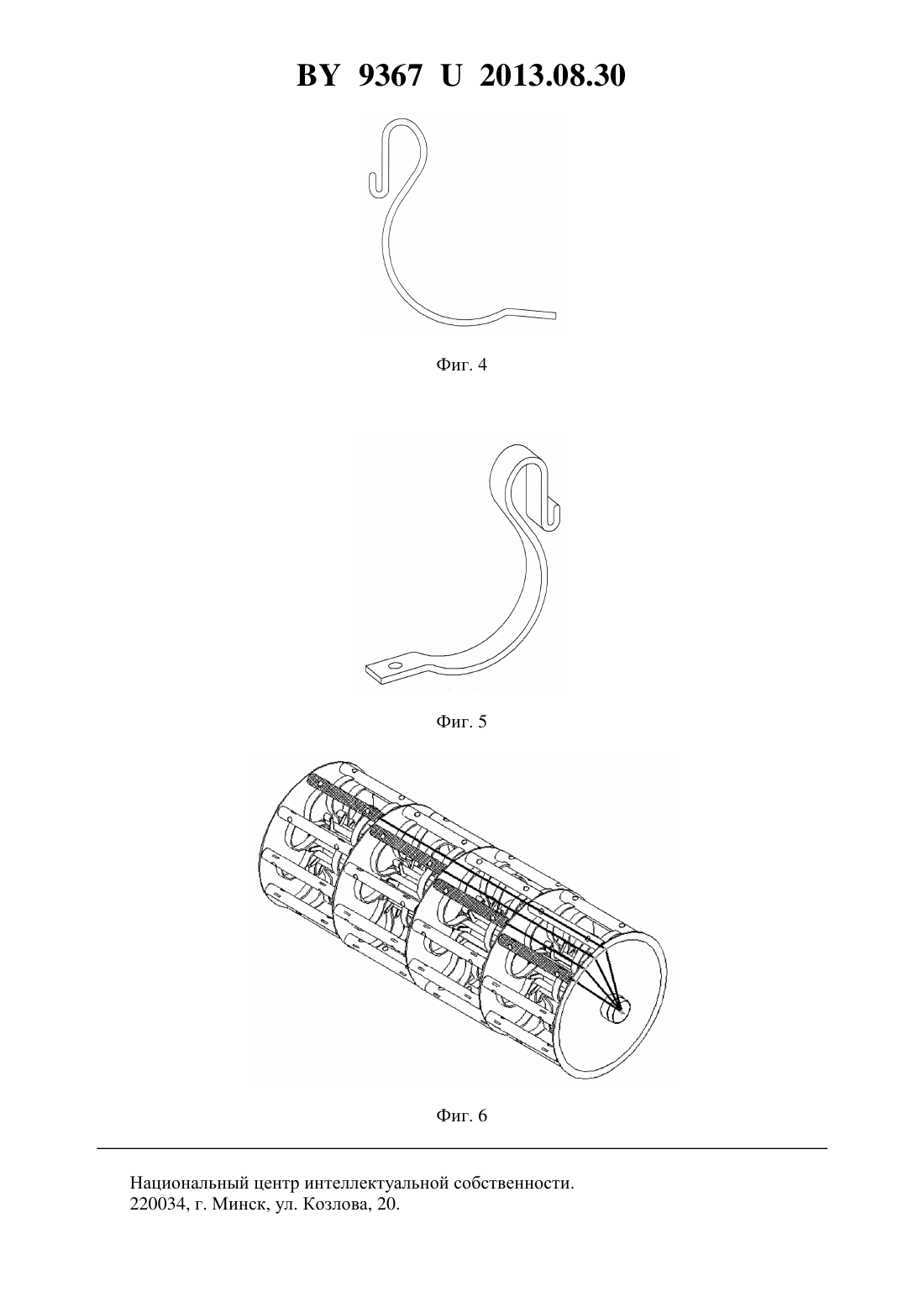

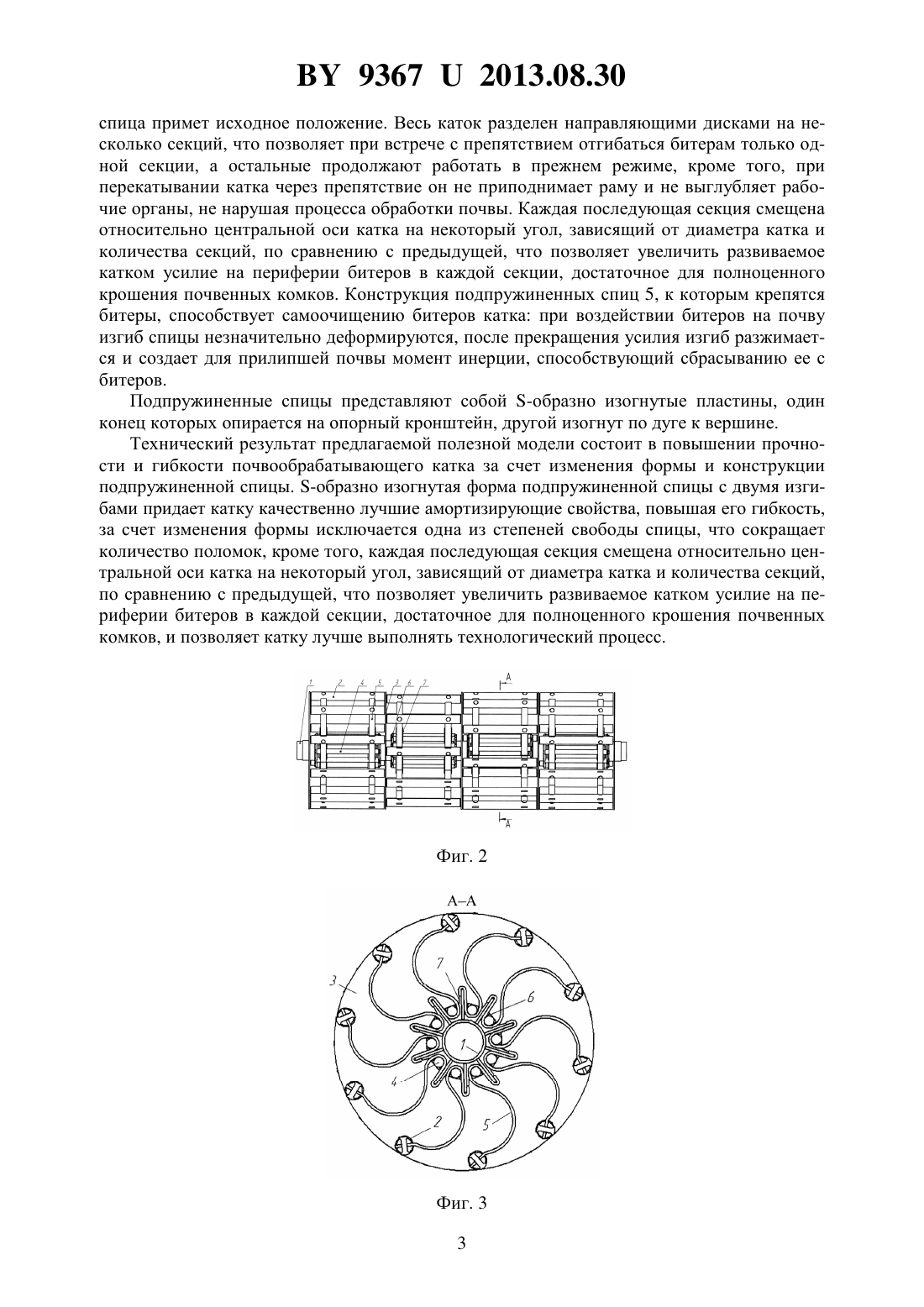

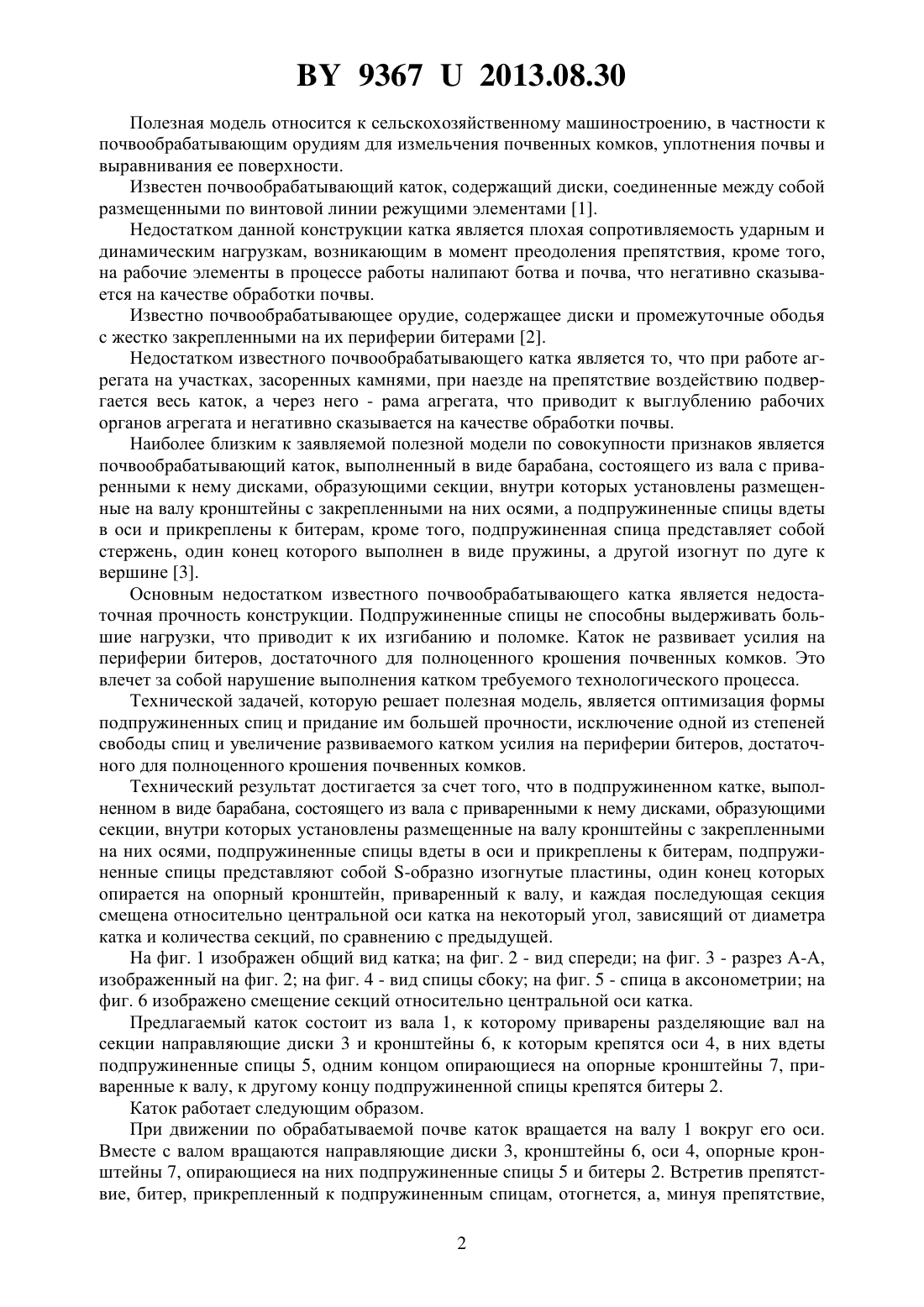

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Кравченин Константин Андреевич Антонишин Юрий Тихонович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Подпружиненный каток, выполненный в виде барабана, состоящего из вала с приваренными к нему дисками, диски образуют секции, внутри которых установлены размещенные на валу осевые кронштейны с закрепленными на них осями, подпружиненные спицы вдеты в оси и прикреплены к битерам, отличающийся тем, что подпружиненные спицы представляют собой -образно изогнутые пластины, один конец которых опирается на опорный кронштейн, приваренный к валу, и каждая последующая секция смещена относительно центральной оси катка на некоторый угол, зависящий от диаметра катка и количества секций, по сравнению с предыдущей. 93672013.08.30 Полезная модель относится к сельскохозяйственному машиностроению, в частности к почвообрабатывающим орудиям для измельчения почвенных комков, уплотнения почвы и выравнивания ее поверхности. Известен почвообрабатывающий каток, содержащий диски, соединенные между собой размещенными по винтовой линии режущими элементами 1. Недостатком данной конструкции катка является плохая сопротивляемость ударным и динамическим нагрузкам, возникающим в момент преодоления препятствия, кроме того,на рабочие элементы в процессе работы налипают ботва и почва, что негативно сказывается на качестве обработки почвы. Известно почвообрабатывающее орудие, содержащее диски и промежуточные ободья с жестко закрепленными на их периферии битерами 2. Недостатком известного почвообрабатывающего катка является то, что при работе агрегата на участках, засоренных камнями, при наезде на препятствие воздействию подвергается весь каток, а через него - рама агрегата, что приводит к выглублению рабочих органов агрегата и негативно сказывается на качестве обработки почвы. Наиболее близким к заявляемой полезной модели по совокупности признаков является почвообрабатывающий каток, выполненный в виде барабана, состоящего из вала с приваренными к нему дисками, образующими секции, внутри которых установлены размещенные на валу кронштейны с закрепленными на них осями, а подпружиненные спицы вдеты в оси и прикреплены к битерам, кроме того, подпружиненная спица представляет собой стержень, один конец которого выполнен в виде пружины, а другой изогнут по дуге к вершине 3. Основным недостатком известного почвообрабатывающего катка является недостаточная прочность конструкции. Подпружиненные спицы не способны выдерживать большие нагрузки, что приводит к их изгибанию и поломке. Каток не развивает усилия на периферии битеров, достаточного для полноценного крошения почвенных комков. Это влечет за собой нарушение выполнения катком требуемого технологического процесса. Технической задачей, которую решает полезная модель, является оптимизация формы подпружиненных спиц и придание им большей прочности, исключение одной из степеней свободы спиц и увеличение развиваемого катком усилия на периферии битеров, достаточного для полноценного крошения почвенных комков. Технический результат достигается за счет того, что в подпружиненном катке, выполненном в виде барабана, состоящего из вала с приваренными к нему дисками, образующими секции, внутри которых установлены размещенные на валу кронштейны с закрепленными на них осями, подпружиненные спицы вдеты в оси и прикреплены к битерам, подпружиненные спицы представляют собой -образно изогнутые пластины, один конец которых опирается на опорный кронштейн, приваренный к валу, и каждая последующая секция смещена относительно центральной оси катка на некоторый угол, зависящий от диаметра катка и количества секций, по сравнению с предыдущей. На фиг. 1 изображен общий вид катка на фиг. 2 - вид спереди на фиг. 3 - разрез А-А,изображенный на фиг. 2 на фиг. 4 - вид спицы сбоку на фиг. 5 - спица в аксонометрии на фиг. 6 изображено смещение секций относительно центральной оси катка. Предлагаемый каток состоит из вала 1, к которому приварены разделяющие вал на секции направляющие диски 3 и кронштейны 6, к которым крепятся оси 4, в них вдеты подпружиненные спицы 5, одним концом опирающиеся на опорные кронштейны 7, приваренные к валу, к другому концу подпружиненной спицы крепятся битеры 2. Каток работает следующим образом. При движении по обрабатываемой почве каток вращается на валу 1 вокруг его оси. Вместе с валом вращаются направляющие диски 3, кронштейны 6, оси 4, опорные кронштейны 7, опирающиеся на них подпружиненные спицы 5 и битеры 2. Встретив препятствие, битер, прикрепленный к подпружиненным спицам, отогнется, а, минуя препятствие,2 93672013.08.30 спица примет исходное положение. Весь каток разделен направляющими дисками на несколько секций, что позволяет при встрече с препятствием отгибаться битерам только одной секции, а остальные продолжают работать в прежнем режиме, кроме того, при перекатывании катка через препятствие он не приподнимает раму и не выглубляет рабочие органы, не нарушая процесса обработки почвы. Каждая последующая секция смещена относительно центральной оси катка на некоторый угол, зависящий от диаметра катка и количества секций, по сравнению с предыдущей, что позволяет увеличить развиваемое катком усилие на периферии битеров в каждой секции, достаточное для полноценного крошения почвенных комков. Конструкция подпружиненных спиц 5, к которым крепятся битеры, способствует самоочищению битеров катка при воздействии битеров на почву изгиб спицы незначительно деформируются, после прекращения усилия изгиб разжимается и создает для прилипшей почвы момент инерции, способствующий сбрасыванию ее с битеров. Подпружиненные спицы представляют собой -образно изогнутые пластины, один конец которых опирается на опорный кронштейн, другой изогнут по дуге к вершине. Технический результат предлагаемой полезной модели состоит в повышении прочности и гибкости почвообрабатывающего катка за счет изменения формы и конструкции подпружиненной спицы. -образно изогнутая форма подпружиненной спицы с двумя изгибами придает катку качественно лучшие амортизирующие свойства, повышая его гибкость,за счет изменения формы исключается одна из степеней свободы спицы, что сокращает количество поломок, кроме того, каждая последующая секция смещена относительно центральной оси катка на некоторый угол, зависящий от диаметра катка и количества секций,по сравнению с предыдущей, что позволяет увеличить развиваемое катком усилие на периферии битеров в каждой секции, достаточное для полноценного крошения почвенных комков, и позволяет катку лучше выполнять технологический процесс. Фиг. 6 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
