Почвообрабатывающий каток

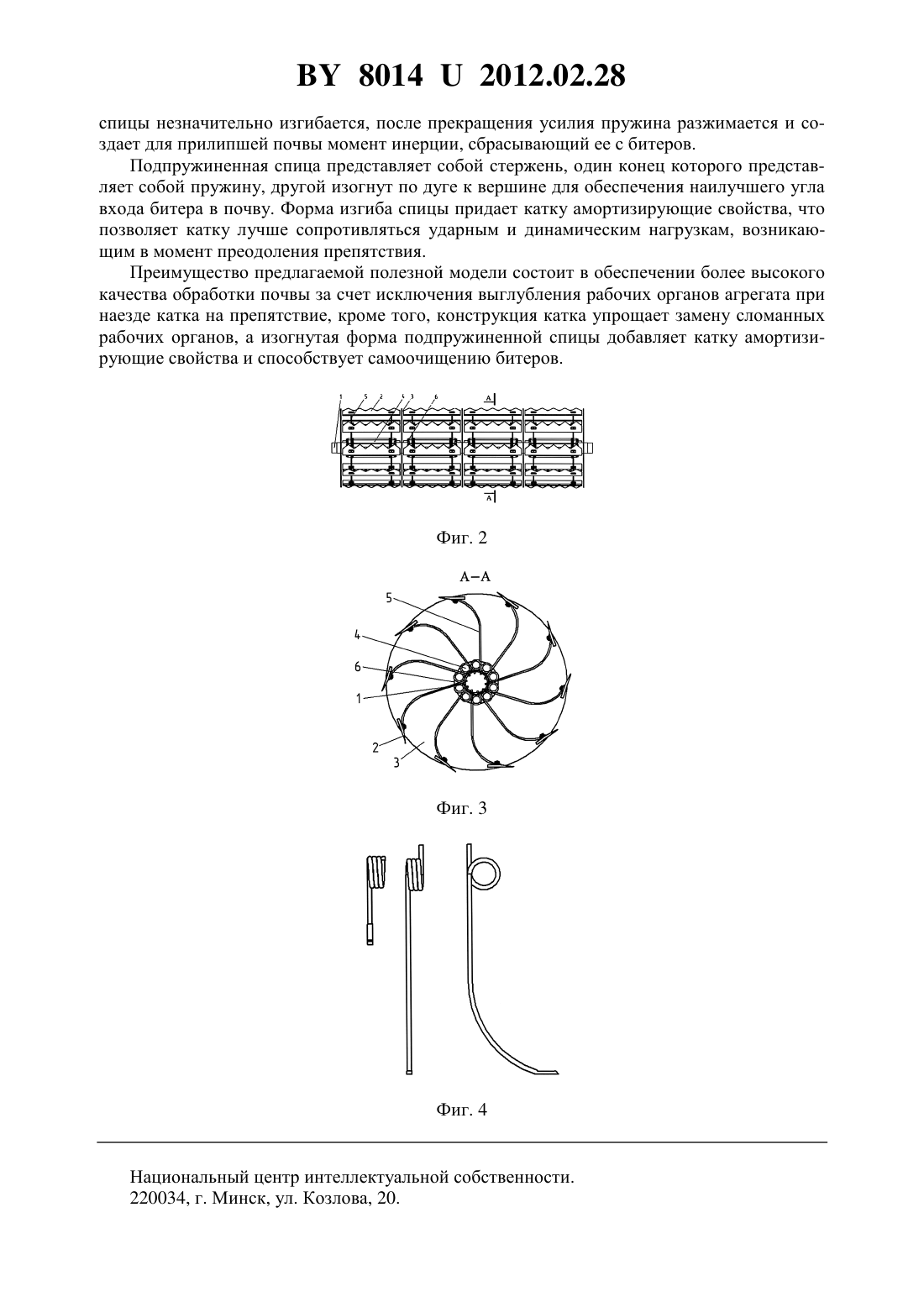

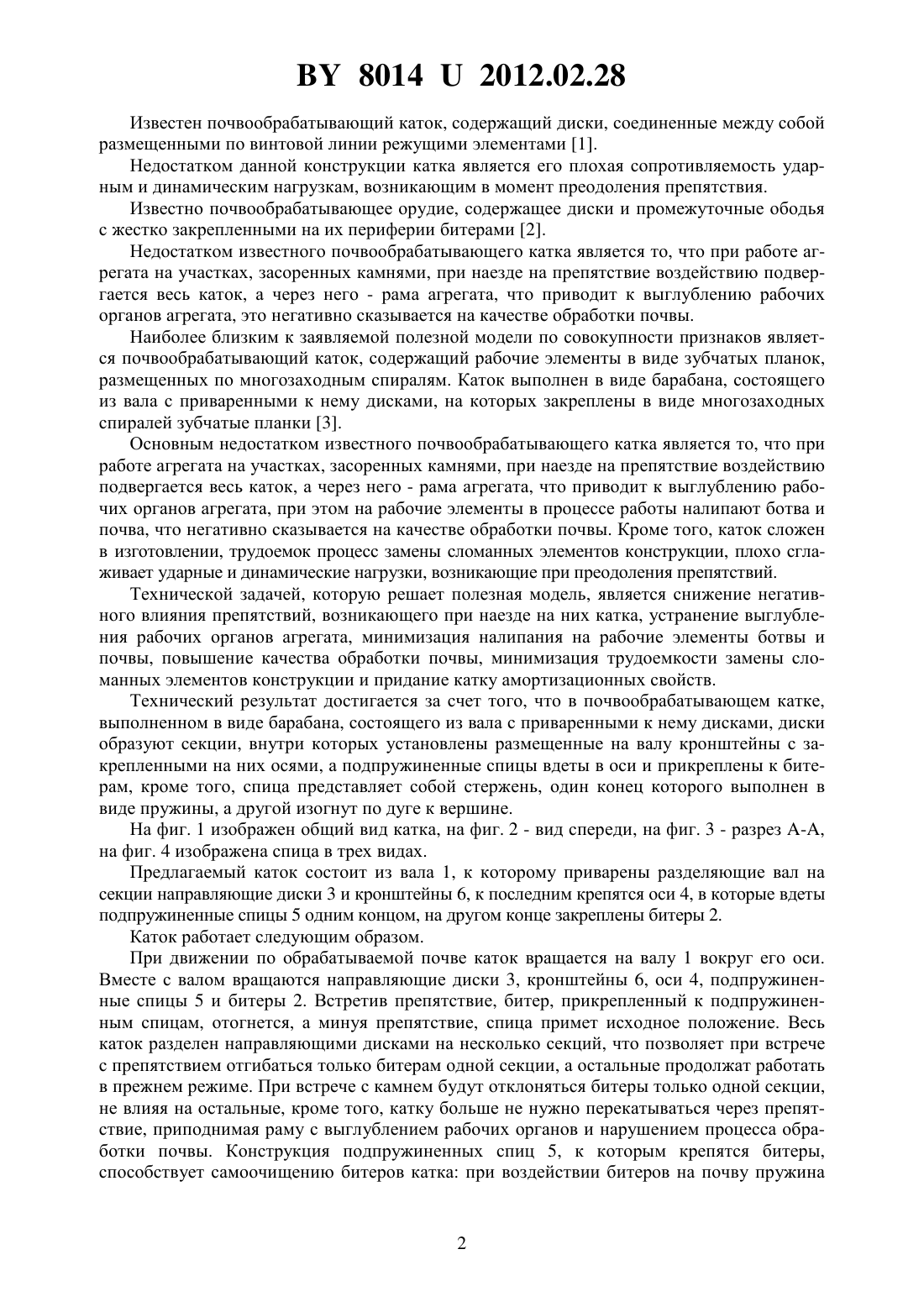

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Кравченин Константин Андреевич Антонишин Юрий Тихонович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) 1. Почвообрабатывающий каток, выполненный в виде барабана, состоящего из вала с приваренными к нему дисками, отличающийся тем, что диски образуют секции, внутри которых установлены размещенные на валу кронштейны с закрепленными на них осями, а подпружиненные спицы вдеты в оси и прикреплены к битерам. 2. Почвообрабатывающий каток по п. 1, отличающийся тем, что спица представляет собой стержень, один конец которого выполнен в виде пружины, а другой изогнут по дуге к вершине. Фиг. 1 Полезная модель относится к сельскохозяйственному машиностроению, в частности к почвообрабатывающим орудиям для измельчения почвенных комков, уплотнения почвы и выравнивания ее поверхности. 80142012.02.28 Известен почвообрабатывающий каток, содержащий диски, соединенные между собой размещенными по винтовой линии режущими элементами 1. Недостатком данной конструкции катка является его плохая сопротивляемость ударным и динамическим нагрузкам, возникающим в момент преодоления препятствия. Известно почвообрабатывающее орудие, содержащее диски и промежуточные ободья с жестко закрепленными на их периферии битерами 2. Недостатком известного почвообрабатывающего катка является то, что при работе агрегата на участках, засоренных камнями, при наезде на препятствие воздействию подвергается весь каток, а через него - рама агрегата, что приводит к выглублению рабочих органов агрегата, это негативно сказывается на качестве обработки почвы. Наиболее близким к заявляемой полезной модели по совокупности признаков является почвообрабатывающий каток, содержащий рабочие элементы в виде зубчатых планок,размещенных по многозаходным спиралям. Каток выполнен в виде барабана, состоящего из вала с приваренными к нему дисками, на которых закреплены в виде многозаходных спиралей зубчатые планки 3. Основным недостатком известного почвообрабатывающего катка является то, что при работе агрегата на участках, засоренных камнями, при наезде на препятствие воздействию подвергается весь каток, а через него - рама агрегата, что приводит к выглублению рабочих органов агрегата, при этом на рабочие элементы в процессе работы налипают ботва и почва, что негативно сказывается на качестве обработки почвы. Кроме того, каток сложен в изготовлении, трудоемок процесс замены сломанных элементов конструкции, плохо сглаживает ударные и динамические нагрузки, возникающие при преодоления препятствий. Технической задачей, которую решает полезная модель, является снижение негативного влияния препятствий, возникающего при наезде на них катка, устранение выглубления рабочих органов агрегата, минимизация налипания на рабочие элементы ботвы и почвы, повышение качества обработки почвы, минимизация трудоемкости замены сломанных элементов конструкции и придание катку амортизационных свойств. Технический результат достигается за счет того, что в почвообрабатывающем катке,выполненном в виде барабана, состоящего из вала с приваренными к нему дисками, диски образуют секции, внутри которых установлены размещенные на валу кронштейны с закрепленными на них осями, а подпружиненные спицы вдеты в оси и прикреплены к битерам, кроме того, спица представляет собой стержень, один конец которого выполнен в виде пружины, а другой изогнут по дуге к вершине. На фиг. 1 изображен общий вид катка, на фиг. 2 - вид спереди, на фиг. 3 - разрез -,на фиг. 4 изображена спица в трех видах. Предлагаемый каток состоит из вала 1, к которому приварены разделяющие вал на секции направляющие диски 3 и кронштейны 6, к последним крепятся оси 4, в которые вдеты подпружиненные спицы 5 одним концом, на другом конце закреплены битеры 2. Каток работает следующим образом. При движении по обрабатываемой почве каток вращается на валу 1 вокруг его оси. Вместе с валом вращаются направляющие диски 3, кронштейны 6, оси 4, подпружиненные спицы 5 и битеры 2. Встретив препятствие, битер, прикрепленный к подпружиненным спицам, отогнется, а минуя препятствие, спица примет исходное положение. Весь каток разделен направляющими дисками на несколько секций, что позволяет при встрече с препятствием отгибаться только битерам одной секции, а остальные продолжат работать в прежнем режиме. При встрече с камнем будут отклоняться битеры только одной секции,не влияя на остальные, кроме того, катку больше не нужно перекатываться через препятствие, приподнимая раму с выглублением рабочих органов и нарушением процесса обработки почвы. Конструкция подпружиненных спиц 5, к которым крепятся битеры,способствует самоочищению битеров катка при воздействии битеров на почву пружина 80142012.02.28 спицы незначительно изгибается, после прекращения усилия пружина разжимается и создает для прилипшей почвы момент инерции, сбрасывающий ее с битеров. Подпружиненная спица представляет собой стержень, один конец которого представляет собой пружину, другой изогнут по дуге к вершине для обеспечения наилучшего угла входа битера в почву. Форма изгиба спицы придает катку амортизирующие свойства, что позволяет катку лучше сопротивляться ударным и динамическим нагрузкам, возникающим в момент преодоления препятствия. Преимущество предлагаемой полезной модели состоит в обеспечении более высокого качества обработки почвы за счет исключения выглубления рабочих органов агрегата при наезде катка на препятствие, кроме того, конструкция катка упрощает замену сломанных рабочих органов, а изогнутая форма подпружиненной спицы добавляет катку амортизирующие свойства и способствует самоочищению битеров. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
