Устройство для создания микроклимата в птичниках

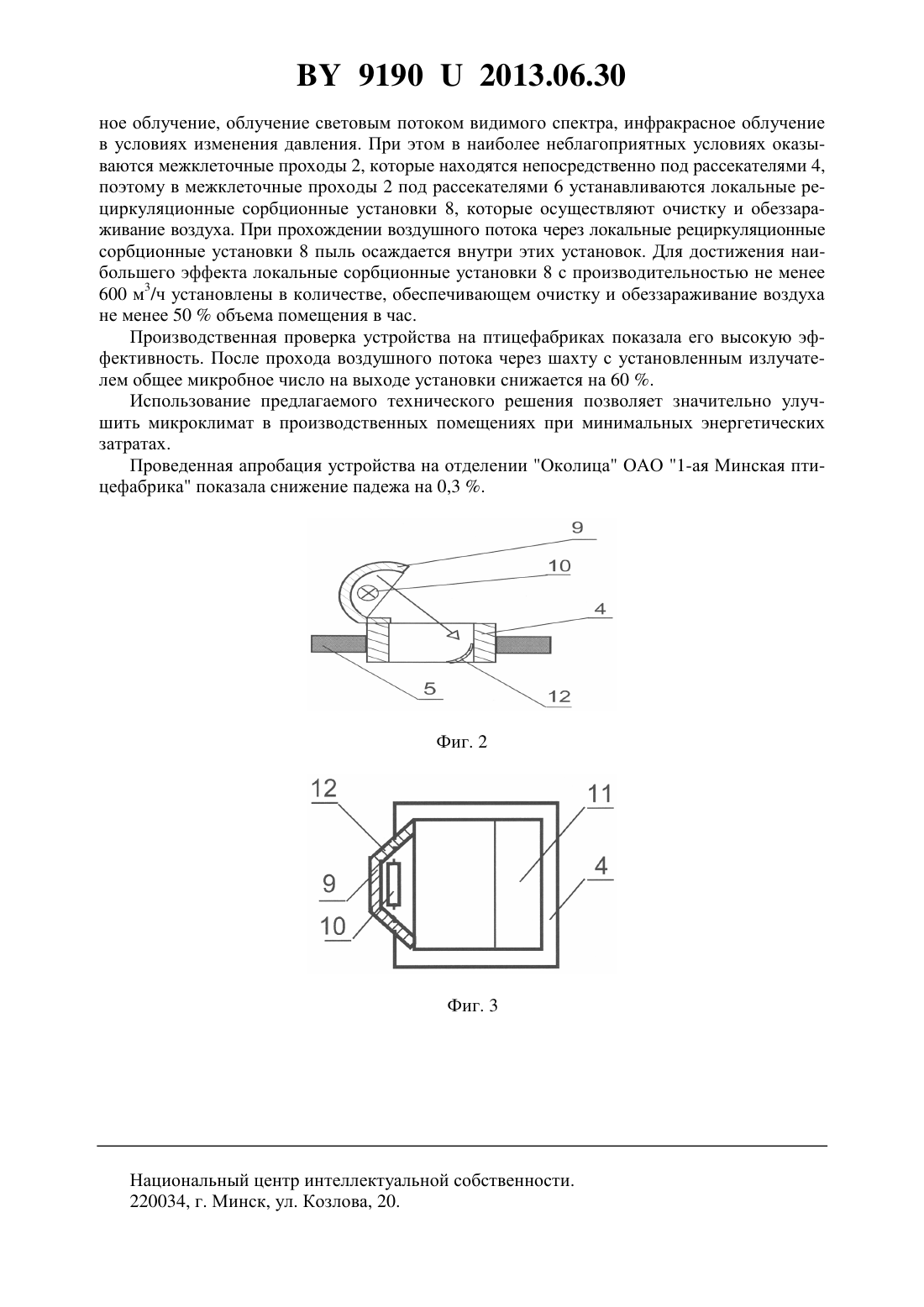

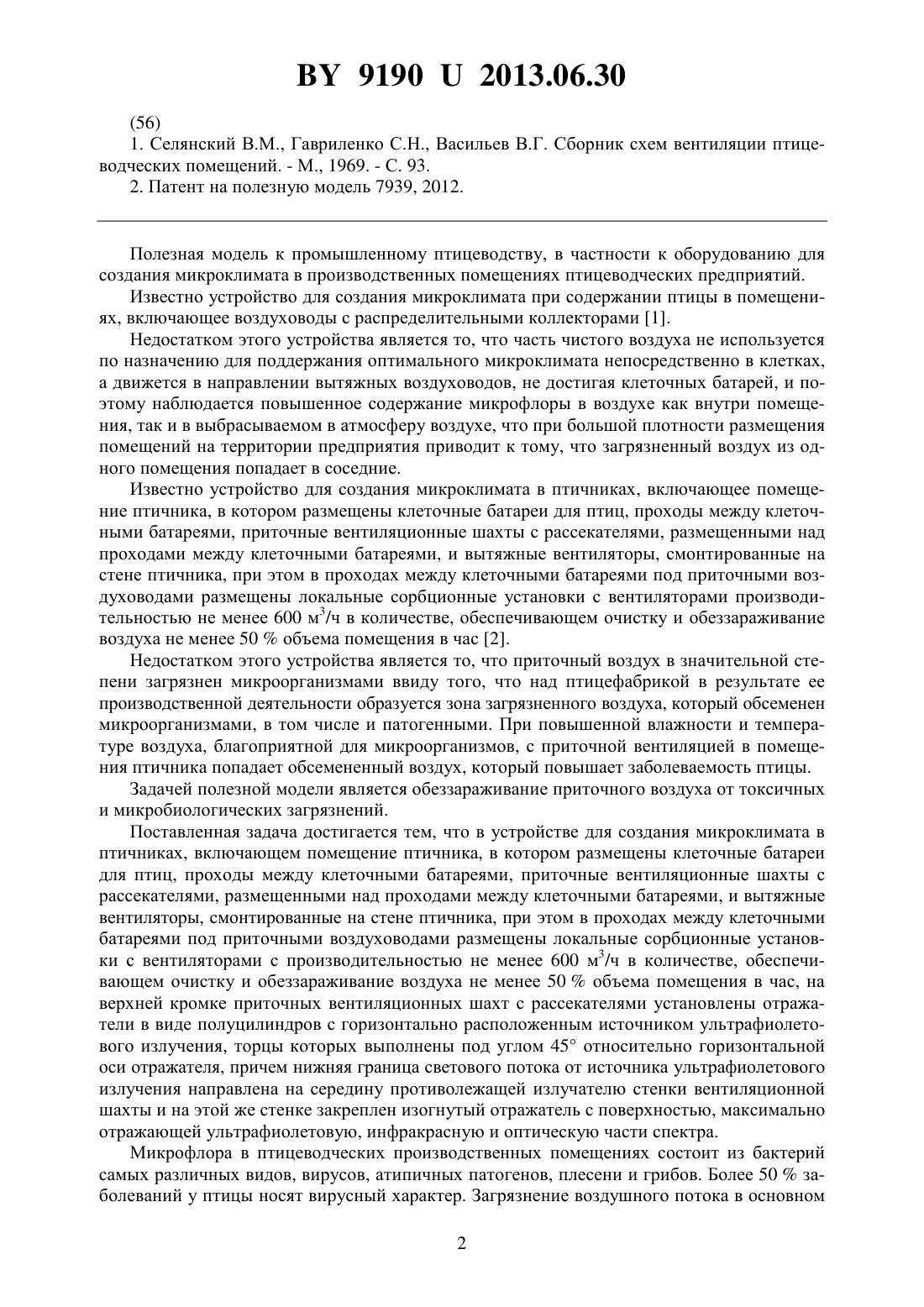

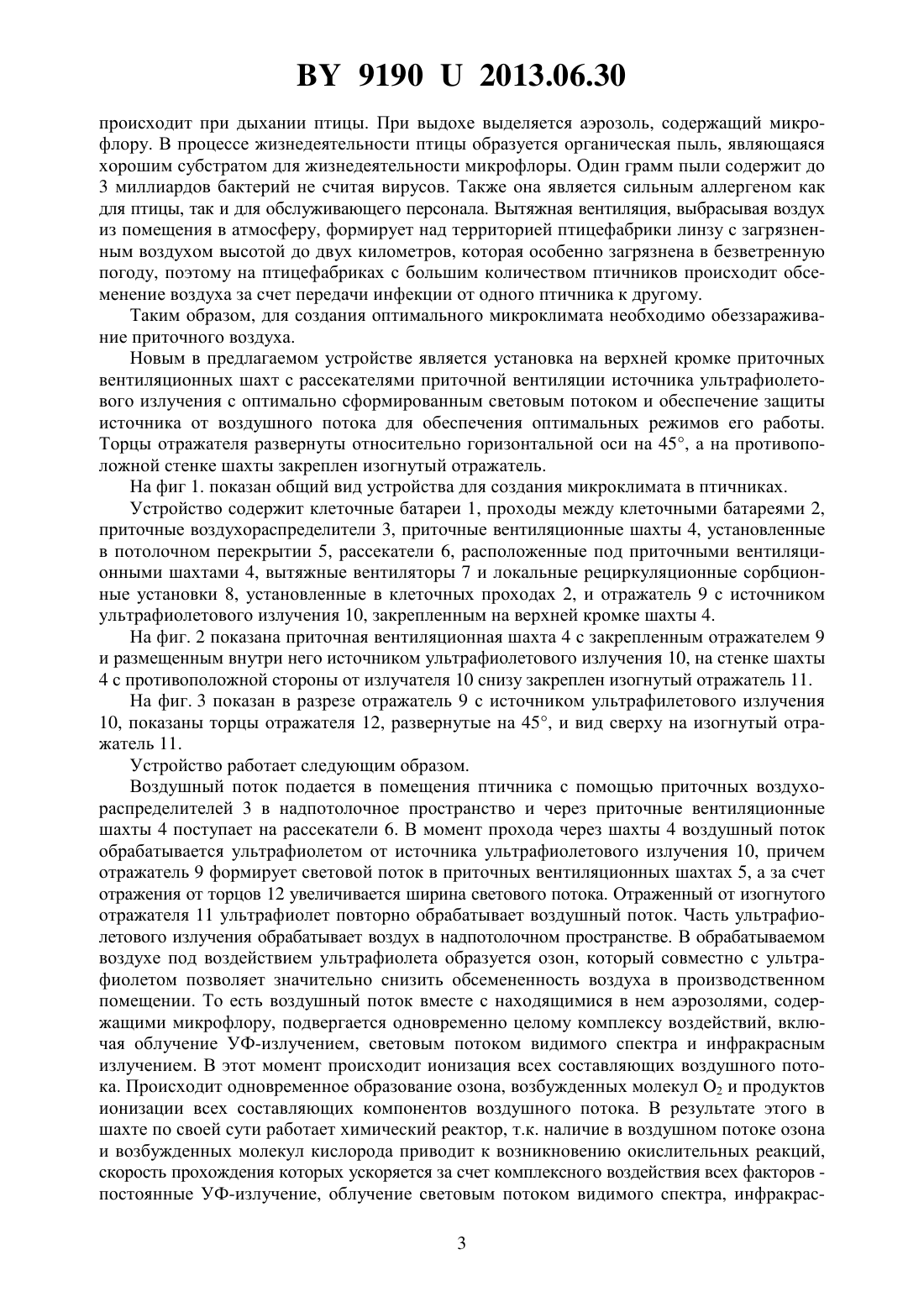

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(54) УСТРОЙСТВО ДЛЯ СОЗДАНИЯ МИКРОКЛИМАТА В ПТИЧНИКАХ(71) Заявители Открытое акционерное общество 1-ая Минская птицефабрика Государственное научное учреждение Институт природопользования Национальной академии наук Беларуси(72) Авторы Бохан Владимир Владимирович Цыганов Александр Риммович Томсон Алексей Эммануилович Казакевич Дмитрий Аполлинарьевич Вербицкий Владимир Фдорович Мелещенко Борис Антонович(73) Патентообладатели Открытое акционерное общество 1-ая Минская птицефабрика Государственное научное учреждение Институт природопользования Национальной академии наук Беларуси(57) Устройство для создания микроклимата в птичниках, включающее помещение птичника, в котором размещены клеточные батареи для птиц, проходы между клеточными батареями, приточные вентиляционные шахты с рассекателями, размещенными над проходами между клеточными батареями, и вытяжные вентиляторы, смонтированные на стене птичника, при этом в проходах между клеточными батареями под приточными воздуховодами размещены локальные сорбционные установки с вентиляторами с производительностью не менее 600 м 3/ч в количестве, обеспечивающем очистку и обеззараживание воздуха не менее 50 объема помещения в час, отличающееся тем, что на верхней кромке приточных вентиляционных шахт с рассекателями установлены отражатели в виде полуцилиндров с горизонтально расположенным источником ультрафиолетового излучения, торцы которых выполнены под углом 45 относительно горизонтальной оси отражателя, причем нижняя граница светового потока от источника ультрафиолетового излучения направлена на середину противолежащей излучателю стенки вентиляционной шахты и на этой же стенке закреплен изогнутый отражатель с поверхностью, максимально отражающей ультрафиолетовую, инфракрасную и оптическую части спектра.(56) 1. Селянский В.М., Гавриленко С.Н., Васильев В.Г. Сборник схем вентиляции птицеводческих помещений. - М., 1969. - С. 93. 2. Патент на полезную модель 7939, 2012. Полезная модель к промышленному птицеводству, в частности к оборудованию для создания микроклимата в производственных помещениях птицеводческих предприятий. Известно устройство для создания микроклимата при содержании птицы в помещениях, включающее воздуховоды с распределительными коллекторами 1. Недостатком этого устройства является то, что часть чистого воздуха не используется по назначению для поддержания оптимального микроклимата непосредственно в клетках,а движется в направлении вытяжных воздуховодов, не достигая клеточных батарей, и поэтому наблюдается повышенное содержание микрофлоры в воздухе как внутри помещения, так и в выбрасываемом в атмосферу воздухе, что при большой плотности размещения помещений на территории предприятия приводит к тому, что загрязненный воздух из одного помещения попадает в соседние. Известно устройство для создания микроклимата в птичниках, включающее помещение птичника, в котором размещены клеточные батареи для птиц, проходы между клеточными батареями, приточные вентиляционные шахты с рассекателями, размещенными над проходами между клеточными батареями, и вытяжные вентиляторы, смонтированные на стене птичника, при этом в проходах между клеточными батареями под приточными воздуховодами размещены локальные сорбционные установки с вентиляторами производительностью не менее 600 м 3/ч в количестве, обеспечивающем очистку и обеззараживание воздуха не менее 50 объема помещения в час 2. Недостатком этого устройства является то, что приточный воздух в значительной степени загрязнен микроорганизмами ввиду того, что над птицефабрикой в результате ее производственной деятельности образуется зона загрязненного воздуха, который обсеменен микроорганизмами, в том числе и патогенными. При повышенной влажности и температуре воздуха, благоприятной для микроорганизмов, с приточной вентиляцией в помещения птичника попадает обсемененный воздух, который повышает заболеваемость птицы. Задачей полезной модели является обеззараживание приточного воздуха от токсичных и микробиологических загрязнений. Поставленная задача достигается тем, что в устройстве для создания микроклимата в птичниках, включающем помещение птичника, в котором размещены клеточные батареи для птиц, проходы между клеточными батареями, приточные вентиляционные шахты с рассекателями, размещенными над проходами между клеточными батареями, и вытяжные вентиляторы, смонтированные на стене птичника, при этом в проходах между клеточными батареями под приточными воздуховодами размещены локальные сорбционные установки с вентиляторами с производительностью не менее 600 м 3/ч в количестве, обеспечивающем очистку и обеззараживание воздуха не менее 50 объема помещения в час, на верхней кромке приточных вентиляционных шахт с рассекателями установлены отражатели в виде полуцилиндров с горизонтально расположенным источником ультрафиолетового излучения, торцы которых выполнены под углом 45 относительно горизонтальной оси отражателя, причем нижняя граница светового потока от источника ультрафиолетового излучения направлена на середину противолежащей излучателю стенки вентиляционной шахты и на этой же стенке закреплен изогнутый отражатель с поверхностью, максимально отражающей ультрафиолетовую, инфракрасную и оптическую части спектра. Микрофлора в птицеводческих производственных помещениях состоит из бактерий самых различных видов, вирусов, атипичных патогенов, плесени и грибов. Более 50 заболеваний у птицы носят вирусный характер. Загрязнение воздушного потока в основном 2 91902013.06.30 происходит при дыхании птицы. При выдохе выделяется аэрозоль, содержащий микрофлору. В процессе жизнедеятельности птицы образуется органическая пыль, являющаяся хорошим субстратом для жизнедеятельности микрофлоры. Один грамм пыли содержит до 3 миллиардов бактерий не считая вирусов. Также она является сильным аллергеном как для птицы, так и для обслуживающего персонала. Вытяжная вентиляция, выбрасывая воздух из помещения в атмосферу, формирует над территорией птицефабрики линзу с загрязненным воздухом высотой до двух километров, которая особенно загрязнена в безветренную погоду, поэтому на птицефабриках с большим количеством птичников происходит обсеменение воздуха за счет передачи инфекции от одного птичника к другому. Таким образом, для создания оптимального микроклимата необходимо обеззараживание приточного воздуха. Новым в предлагаемом устройстве является установка на верхней кромке приточных вентиляционных шахт с рассекателями приточной вентиляции источника ультрафиолетового излучения с оптимально сформированным световым потоком и обеспечение защиты источника от воздушного потока для обеспечения оптимальных режимов его работы. Торцы отражателя развернуты относительно горизонтальной оси на 45, а на противоположной стенке шахты закреплен изогнутый отражатель. На фиг 1. показан общий вид устройства для создания микроклимата в птичниках. Устройство содержит клеточные батареи 1, проходы между клеточными батареями 2,приточные воздухораспределители 3, приточные вентиляционные шахты 4, установленные в потолочном перекрытии 5, рассекатели 6, расположенные под приточными вентиляционными шахтами 4, вытяжные вентиляторы 7 и локальные рециркуляционные сорбционные установки 8, установленные в клеточных проходах 2, и отражатель 9 с источником ультрафиолетового излучения 10, закрепленным на верхней кромке шахты 4. На фиг. 2 показана приточная вентиляционная шахта 4 с закрепленным отражателем 9 и размещенным внутри него источником ультрафиолетового излучения 10, на стенке шахты 4 с противоположной стороны от излучателя 10 снизу закреплен изогнутый отражатель 11. На фиг. 3 показан в разрезе отражатель 9 с источником ультрафилетового излучения 10, показаны торцы отражателя 12, развернутые на 45, и вид сверху на изогнутый отражатель 11. Устройство работает следующим образом. Воздушный поток подается в помещения птичника с помощью приточных воздухораспределителей 3 в надпотолочное пространство и через приточные вентиляционные шахты 4 поступает на рассекатели 6. В момент прохода через шахты 4 воздушный поток обрабатывается ультрафиолетом от источника ультрафиолетового излучения 10, причем отражатель 9 формирует световой поток в приточных вентиляционных шахтах 5, а за счет отражения от торцов 12 увеличивается ширина светового потока. Отраженный от изогнутого отражателя 11 ультрафиолет повторно обрабатывает воздушный поток. Часть ультрафиолетового излучения обрабатывает воздух в надпотолочном пространстве. В обрабатываемом воздухе под воздействием ультрафиолета образуется озон, который совместно с ультрафиолетом позволяет значительно снизить обсемененность воздуха в производственном помещении. То есть воздушный поток вместе с находящимися в нем аэрозолями, содержащими микрофлору, подвергается одновременно целому комплексу воздействий, включая облучение УФ-излучением, световым потоком видимого спектра и инфракрасным излучением. В этот момент происходит ионизация всех составляющих воздушного потока. Происходит одновременное образование озона, возбужденных молекул 2 и продуктов ионизации всех составляющих компонентов воздушного потока. В результате этого в шахте по своей сути работает химический реактор, т.к. наличие в воздушном потоке озона и возбужденных молекул кислорода приводит к возникновению окислительных реакций,скорость прохождения которых ускоряется за счет комплексного воздействия всех факторов постоянные УФ-излучение, облучение световым потоком видимого спектра, инфракрас 3 91902013.06.30 ное облучение, облучение световым потоком видимого спектра, инфракрасное облучение в условиях изменения давления. При этом в наиболее неблагоприятных условиях оказываются межклеточные проходы 2, которые находятся непосредственно под рассекателями 4,поэтому в межклеточные проходы 2 под рассекателями 6 устанавливаются локальные рециркуляционные сорбционные установки 8, которые осуществляют очистку и обеззараживание воздуха. При прохождении воздушного потока через локальные рециркуляционные сорбционные установки 8 пыль осаждается внутри этих установок. Для достижения наибольшего эффекта локальные сорбционные установки 8 с производительностью не менее 600 м 3/ч установлены в количестве, обеспечивающем очистку и обеззараживание воздуха не менее 50 объема помещения в час. Производственная проверка устройства на птицефабриках показала его высокую эффективность. После прохода воздушного потока через шахту с установленным излучателем общее микробное число на выходе установки снижается на 60 . Использование предлагаемого технического решения позволяет значительно улучшить микроклимат в производственных помещениях при минимальных энергетических затратах. Проведенная апробация устройства на отделении Околица ОАО 1-ая Минская птицефабрика показала снижение падежа на 0,3 . Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
