Гнездовая рамка для пчелиной семьи

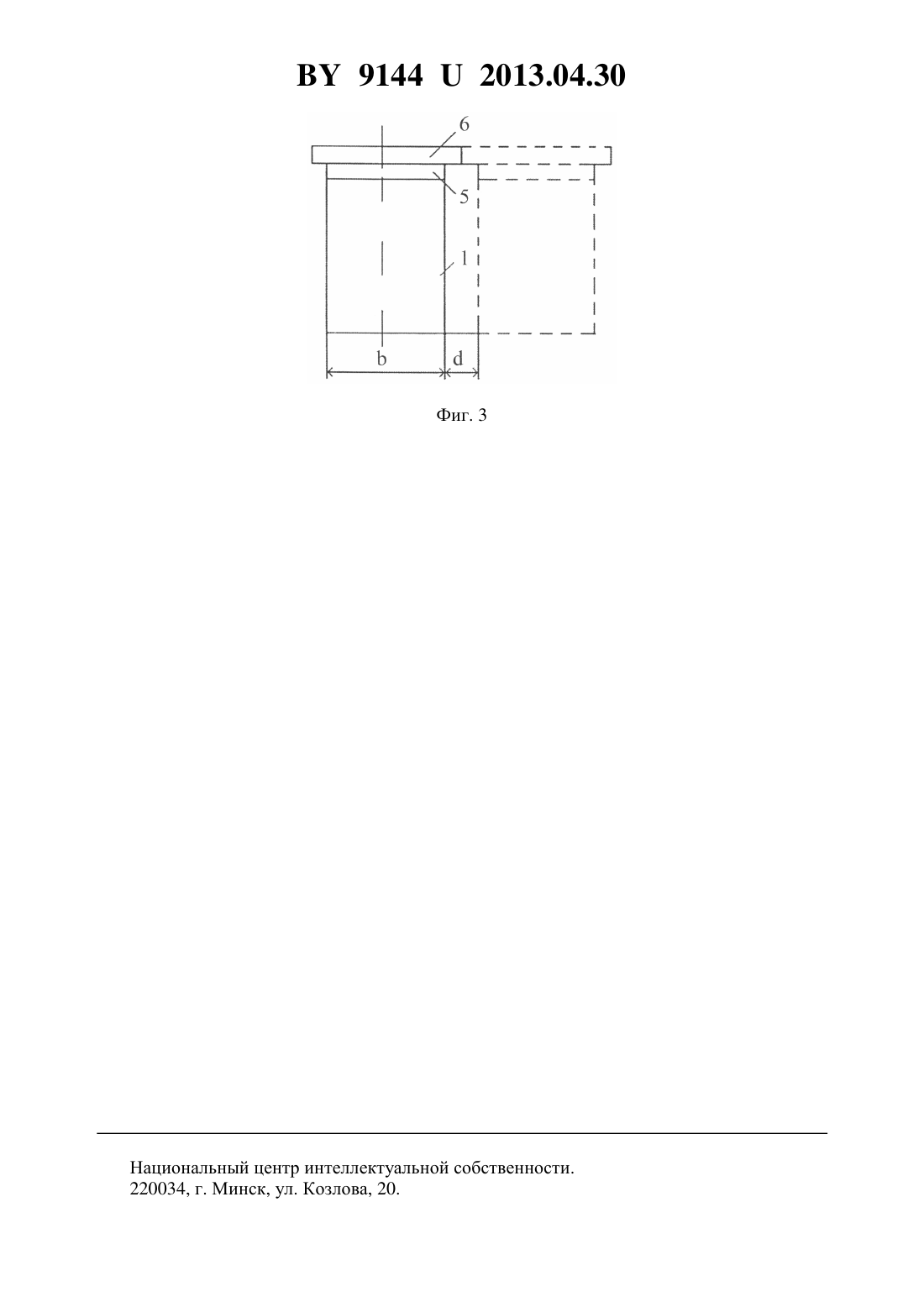

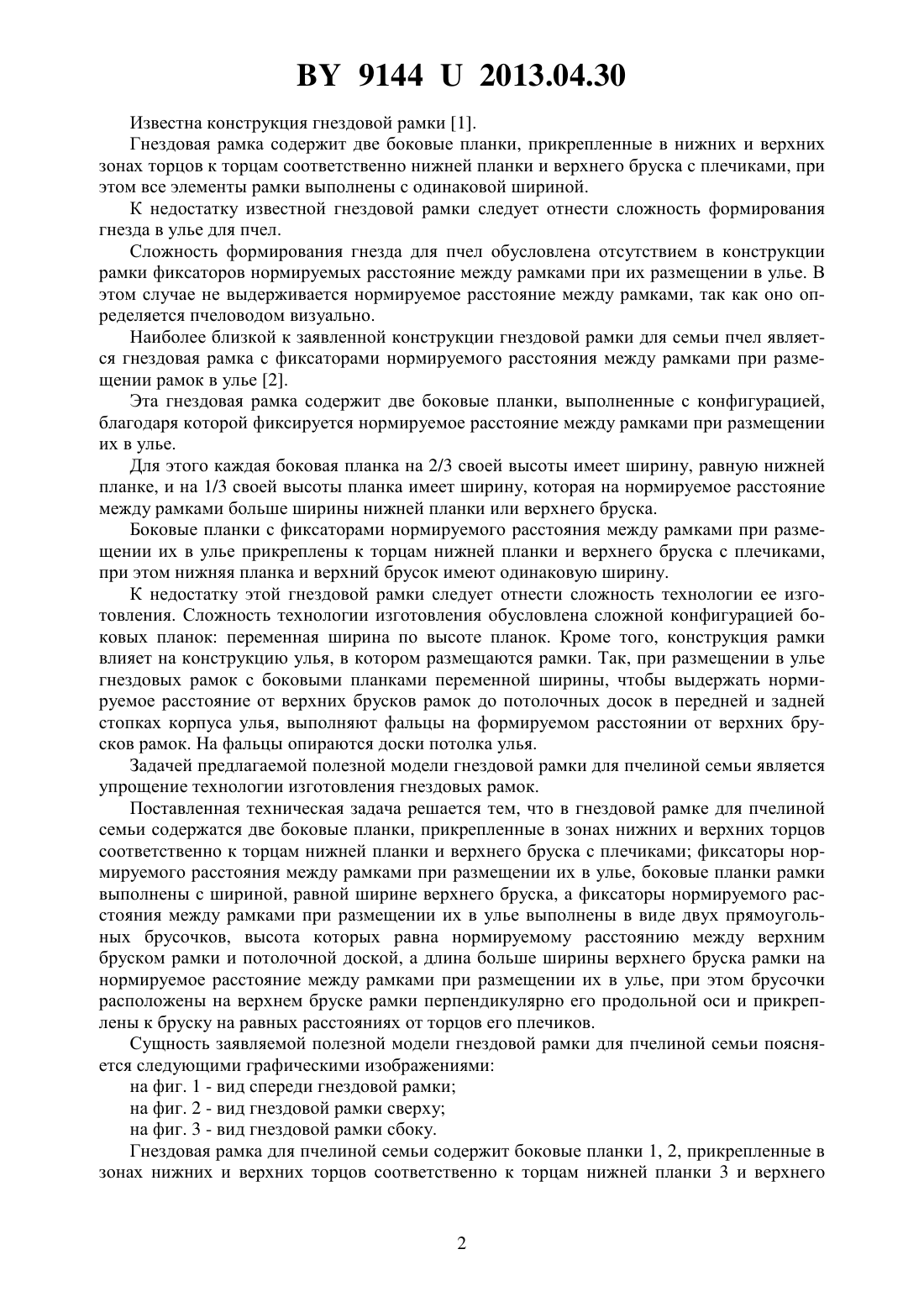

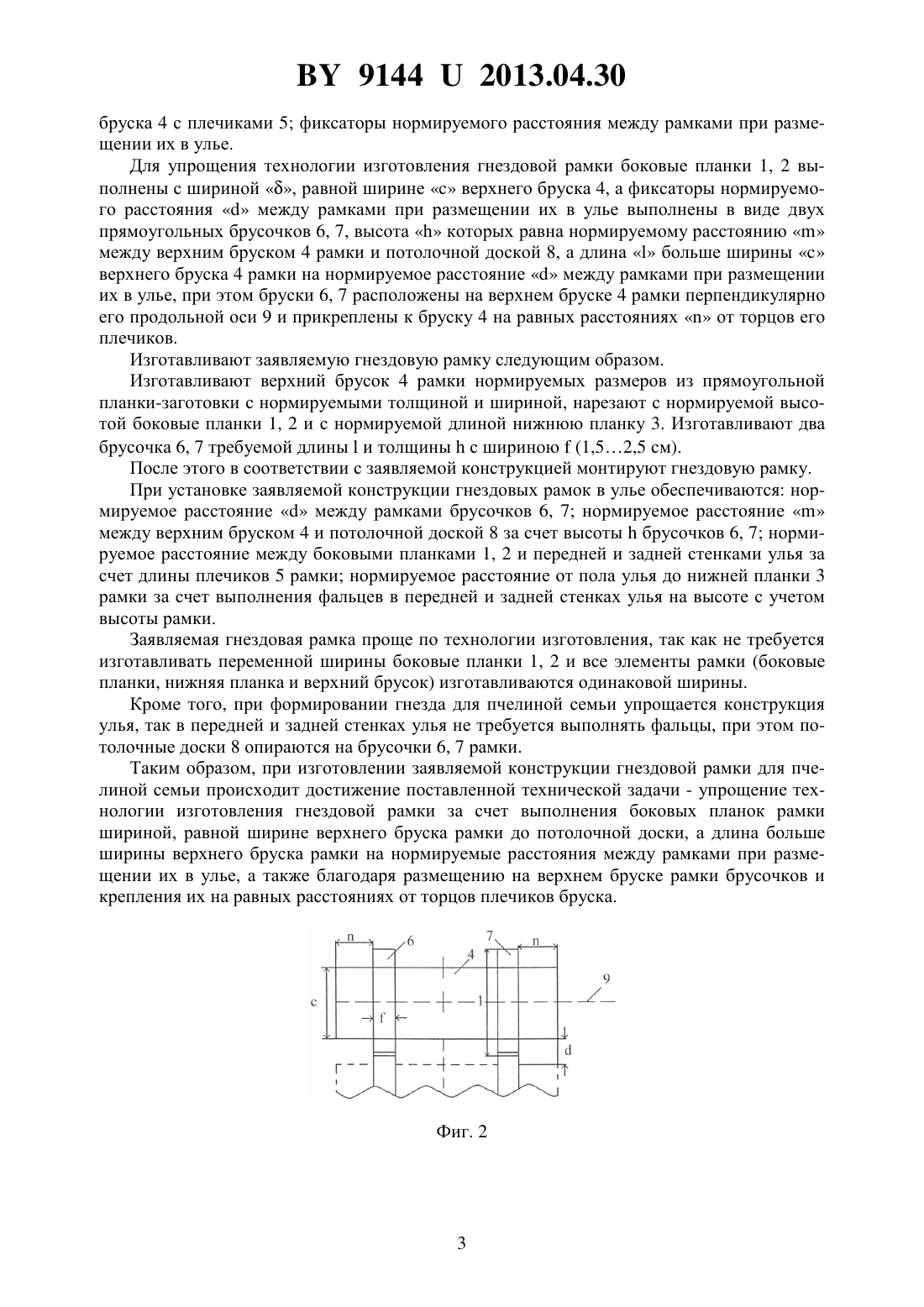

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ГНЕЗДОВАЯ РАМКА ДЛЯ ПЧЕЛИНОЙ СЕМЬИ(71) Заявитель Синяков Анатолий Леонидович(72) Автор Синяков Анатолий Леонидович(73) Патентообладатель Синяков Анатолий Леонидович(57) Гнездовая рамка для пчелиной семьи, содержащая две боковые планки, прикрепленные в зонах нижних и верхних торцов соответственно к торцам нижней планки и верхнего бруска с плечиками фиксаторы нормируемого расстояния между рамками при размещении рамок в улье, отличающаяся тем, что боковые планки выполнены с шириной, равной ширине верхнего бруска, а фиксаторы нормируемого расстояния между рамками при размещении рамок в улье выполнены в виде двух прямоугольных брусочков, высота которых равна нормируемому расстоянию между верхним бруском рамки и потолочной доской, а длина больше ширины верхнего бруска рамки на нормируемое расстояние между рамками при размещении их в улье, при этом брусочки расположены на верхнем бруске рамки перпендикулярно его продольной оси и прикреплены к бруску на равных расстояниях от торцов его плечиков.(56) 1. Гребенников Е.А. Все о меде. - Минск Книжный дом, 2005 - С. 40. 2. Пчеловодство для начинающих. Советы опытных пчеловодов. - Ростов на Дону Издательский дом Владис, 2010 - С. 73. Фиг. 1 Предлагаемое техническое решение относится к гнездовым рамкам, которыми оборудуются ульи для содержания в них семей пчел. 91442013.04.30 Известна конструкция гнездовой рамки 1. Гнездовая рамка содержит две боковые планки, прикрепленные в нижних и верхних зонах торцов к торцам соответственно нижней планки и верхнего бруска с плечиками, при этом все элементы рамки выполнены с одинаковой шириной. К недостатку известной гнездовой рамки следует отнести сложность формирования гнезда в улье для пчел. Сложность формирования гнезда для пчел обусловлена отсутствием в конструкции рамки фиксаторов нормируемых расстояние между рамками при их размещении в улье. В этом случае не выдерживается нормируемое расстояние между рамками, так как оно определяется пчеловодом визуально. Наиболее близкой к заявленной конструкции гнездовой рамки для семьи пчел является гнездовая рамка с фиксаторами нормируемого расстояния между рамками при размещении рамок в улье 2. Эта гнездовая рамка содержит две боковые планки, выполненные с конфигурацией,благодаря которой фиксируется нормируемое расстояние между рамками при размещении их в улье. Для этого каждая боковая планка на 2/3 своей высоты имеет ширину, равную нижней планке, и на 1/3 своей высоты планка имеет ширину, которая на нормируемое расстояние между рамками больше ширины нижней планки или верхнего бруска. Боковые планки с фиксаторами нормируемого расстояния между рамками при размещении их в улье прикреплены к торцам нижней планки и верхнего бруска с плечиками,при этом нижняя планка и верхний брусок имеют одинаковую ширину. К недостатку этой гнездовой рамки следует отнести сложность технологии ее изготовления. Сложность технологии изготовления обусловлена сложной конфигурацией боковых планок переменная ширина по высоте планок. Кроме того, конструкция рамки влияет на конструкцию улья, в котором размещаются рамки. Так, при размещении в улье гнездовых рамок с боковыми планками переменной ширины, чтобы выдержать нормируемое расстояние от верхних брусков рамок до потолочных досок в передней и задней стопках корпуса улья, выполняют фальцы на формируемом расстоянии от верхних брусков рамок. На фальцы опираются доски потолка улья. Задачей предлагаемой полезной модели гнездовой рамки для пчелиной семьи является упрощение технологии изготовления гнездовых рамок. Поставленная техническая задача решается тем, что в гнездовой рамке для пчелиной семьи содержатся две боковые планки, прикрепленные в зонах нижних и верхних торцов соответственно к торцам нижней планки и верхнего бруска с плечиками фиксаторы нормируемого расстояния между рамками при размещении их в улье, боковые планки рамки выполнены с шириной, равной ширине верхнего бруска, а фиксаторы нормируемого расстояния между рамками при размещении их в улье выполнены в виде двух прямоугольных брусочков, высота которых равна нормируемому расстоянию между верхним бруском рамки и потолочной доской, а длина больше ширины верхнего бруска рамки на нормируемое расстояние между рамками при размещении их в улье, при этом брусочки расположены на верхнем бруске рамки перпендикулярно его продольной оси и прикреплены к бруску на равных расстояниях от торцов его плечиков. Сущность заявляемой полезной модели гнездовой рамки для пчелиной семьи поясняется следующими графическими изображениями на фиг. 1 - вид спереди гнездовой рамки на фиг. 2 - вид гнездовой рамки сверху на фиг. 3 - вид гнездовой рамки сбоку. Гнездовая рамка для пчелиной семьи содержит боковые планки 1, 2, прикрепленные в зонах нижних и верхних торцов соответственно к торцам нижней планки 3 и верхнего 91442013.04.30 бруска 4 с плечиками 5 фиксаторы нормируемого расстояния между рамками при размещении их в улье. Для упрощения технологии изготовления гнездовой рамки боковые планки 1, 2 выполнены с шириной , равной шириневерхнего бруска 4, а фиксаторы нормируемого расстояниямежду рамками при размещении их в улье выполнены в виде двух прямоугольных брусочков 6, 7, высотакоторых равна нормируемому расстояниюмежду верхним бруском 4 рамки и потолочной доской 8, а длинабольше шириныверхнего бруска 4 рамки на нормируемое расстояниемежду рамками при размещении их в улье, при этом бруски 6, 7 расположены на верхнем бруске 4 рамки перпендикулярно его продольной оси 9 и прикреплены к бруску 4 на равных расстоянияхот торцов его плечиков. Изготавливают заявляемую гнездовую рамку следующим образом. Изготавливают верхний брусок 4 рамки нормируемых размеров из прямоугольной планки-заготовки с нормируемыми толщиной и шириной, нарезают с нормируемой высотой боковые планки 1, 2 и с нормируемой длиной нижнюю планку 3. Изготавливают два брусочка 6, 7 требуемой длиныи толщиныс шириною(1,52,5 см). После этого в соответствии с заявляемой конструкцией монтируют гнездовую рамку. При установке заявляемой конструкции гнездовых рамок в улье обеспечиваются нормируемое расстояниемежду рамками брусочков 6, 7 нормируемое расстояниемежду верхним бруском 4 и потолочной доской 8 за счет высотыбрусочков 6, 7 нормируемое расстояние между боковыми планками 1, 2 и передней и задней стенками улья за счет длины плечиков 5 рамки нормируемое расстояние от пола улья до нижней планки 3 рамки за счет выполнения фальцев в передней и задней стенках улья на высоте с учетом высоты рамки. Заявляемая гнездовая рамка проще по технологии изготовления, так как не требуется изготавливать переменной ширины боковые планки 1, 2 и все элементы рамки (боковые планки, нижняя планка и верхний брусок) изготавливаются одинаковой ширины. Кроме того, при формировании гнезда для пчелиной семьи упрощается конструкция улья, так в передней и задней стенках улья не требуется выполнять фальцы, при этом потолочные доски 8 опираются на брусочки 6, 7 рамки. Таким образом, при изготовлении заявляемой конструкции гнездовой рамки для пчелиной семьи происходит достижение поставленной технической задачи - упрощение технологии изготовления гнездовой рамки за счет выполнения боковых планок рамки шириной, равной ширине верхнего бруска рамки до потолочной доски, а длина больше ширины верхнего бруска рамки на нормируемые расстояния между рамками при размещении их в улье, а также благодаря размещению на верхнем бруске рамки брусочков и крепления их на равных расстояниях от торцов плечиков бруска. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
