Рамка пчелиного улья

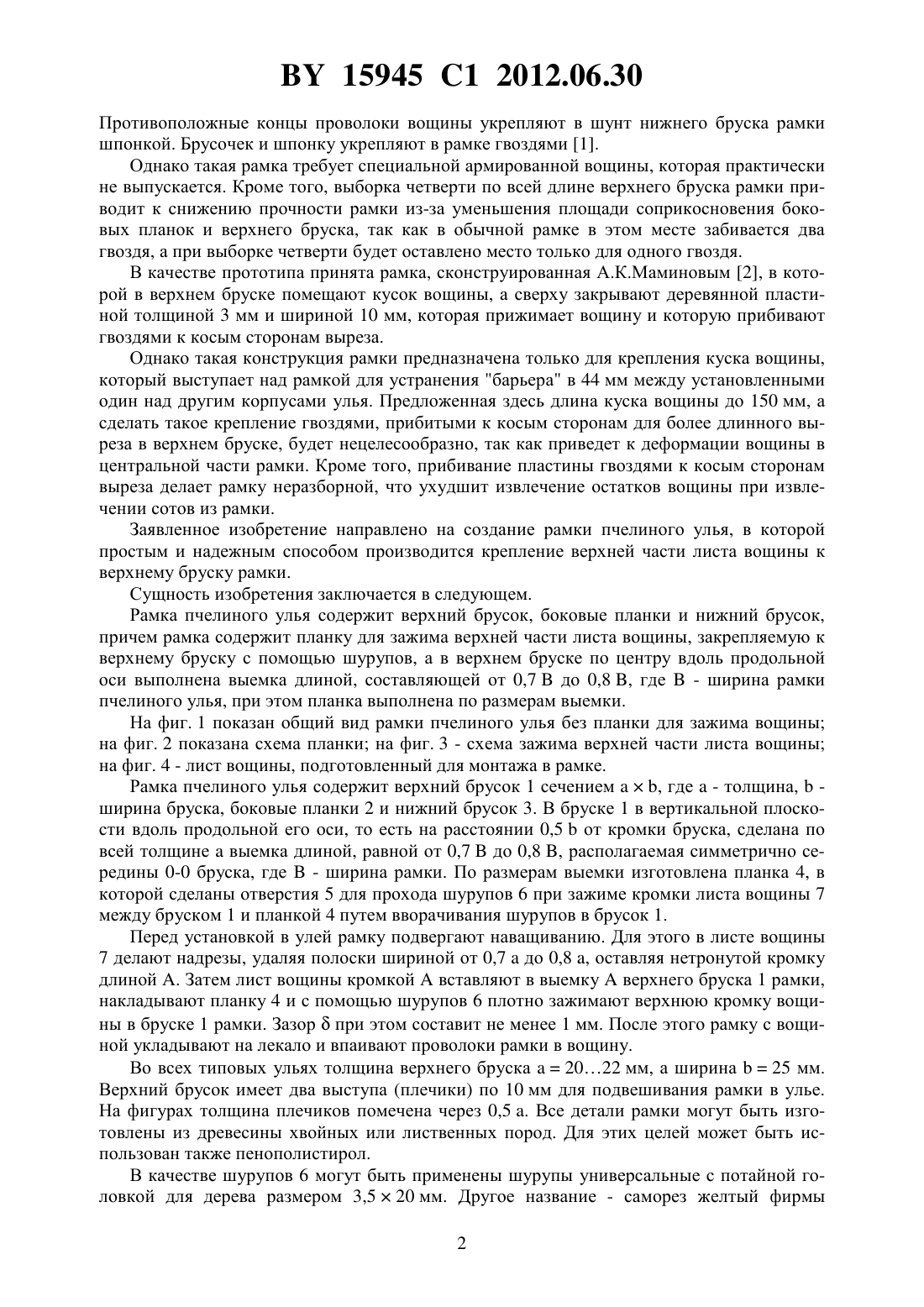

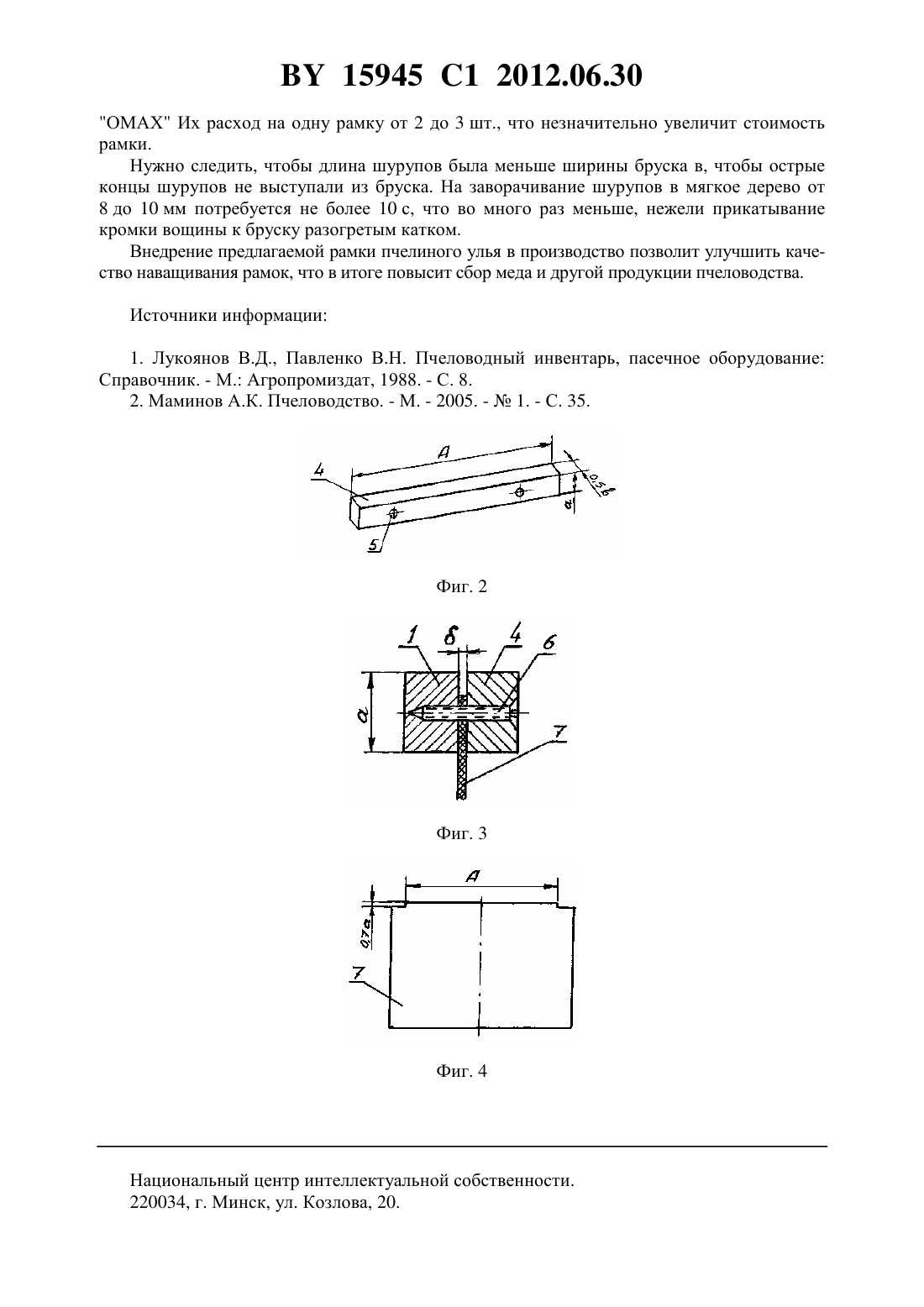

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Халько Николай Викторович Пестис Мария Вацлавовна Ладутько Сергей Николаевич Пестис Павел Витольдович Халько Анастасия Николаевна(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) Рамка пчелиного улья, содержащая верхний брусок, боковые планки и нижний брусок,отличающаяся тем, что содержит планку для зажима верхней части листа вощины, закрепляемую к верхнему бруску с помощью шурупов, а в верхнем бруске по центру вдоль продольной оси выполнена выемка длиной, составляющей от 0,7 до 0,8 , где- ширина рамки пчелиного улья, при этом планка выполнена по размерам выемки. Фиг. 1 Изобретение относится к пчеловодству. Известна рамка пчелиного улья, сконструированная в институте пчеловодства, в верхнем бруске которой по всей его длине выбрана четверть, а вложенные в нее концы проволоки, выступающие из армированной вощины, прижимают отъемным брусочком. 15945 1 2012.06.30 Противоположные концы проволоки вощины укрепляют в шунт нижнего бруска рамки шпонкой. Брусочек и шпонку укрепляют в рамке гвоздями 1. Однако такая рамка требует специальной армированной вощины, которая практически не выпускается. Кроме того, выборка четверти по всей длине верхнего бруска рамки приводит к снижению прочности рамки из-за уменьшения площади соприкосновения боковых планок и верхнего бруска, так как в обычной рамке в этом месте забивается два гвоздя, а при выборке четверти будет оставлено место только для одного гвоздя. В качестве прототипа принята рамка, сконструированная А.К.Маминовым 2, в которой в верхнем бруске помещают кусок вощины, а сверху закрывают деревянной пластиной толщиной 3 мм и шириной 10 мм, которая прижимает вощину и которую прибивают гвоздями к косым сторонам выреза. Однако такая конструкция рамки предназначена только для крепления куска вощины,который выступает над рамкой для устранения барьера в 44 мм между установленными один над другим корпусами улья. Предложенная здесь длина куска вощины до 150 мм, а сделать такое крепление гвоздями, прибитыми к косым сторонам для более длинного выреза в верхнем бруске, будет нецелесообразно, так как приведет к деформации вощины в центральной части рамки. Кроме того, прибивание пластины гвоздями к косым сторонам выреза делает рамку неразборной, что ухудшит извлечение остатков вощины при извлечении сотов из рамки. Заявленное изобретение направлено на создание рамки пчелиного улья, в которой простым и надежным способом производится крепление верхней части листа вощины к верхнему бруску рамки. Сущность изобретения заключается в следующем. Рамка пчелиного улья содержит верхний брусок, боковые планки и нижний брусок,причем рамка содержит планку для зажима верхней части листа вощины, закрепляемую к верхнему бруску с помощью шурупов, а в верхнем бруске по центру вдоль продольной оси выполнена выемка длиной, составляющей от 0,7 до 0,8 , где- ширина рамки пчелиного улья, при этом планка выполнена по размерам выемки. На фиг. 1 показан общий вид рамки пчелиного улья без планки для зажима вощины на фиг. 2 показана схема планки на фиг. 3 - схема зажима верхней части листа вощины на фиг. 4 - лист вощины, подготовленный для монтажа в рамке. Рамка пчелиного улья содержит верхний брусок 1 сечением, где- толщина,ширина бруска, боковые планки 2 и нижний брусок 3. В бруске 1 в вертикальной плоскости вдоль продольной его оси, то есть на расстоянии 0,5 от кромки бруска, сделана по всей толщиневыемка длиной, равной от 0,7 до 0,8 , располагаемая симметрично середины 0-0 бруска, где- ширина рамки. По размерам выемки изготовлена планка 4, в которой сделаны отверстия 5 для прохода шурупов 6 при зажиме кромки листа вощины 7 между бруском 1 и планкой 4 путем вворачивания шурупов в брусок 1. Перед установкой в улей рамку подвергают наващиванию. Для этого в листе вощины 7 делают надрезы, удаляя полоски шириной от 0,7 до 0,8 , оставляя нетронутой кромку длиной . Затем лист вощины кромкойвставляют в выемкуверхнего бруска 1 рамки,накладывают планку 4 и с помощью шурупов 6 плотно зажимают верхнюю кромку вощины в бруске 1 рамки. Зазорпри этом составит не менее 1 мм. После этого рамку с вощиной укладывают на лекало и впаивают проволоки рамки в вощину. Во всех типовых ульях толщина верхнего бруска 2022 мм, а ширина 25 мм. Верхний брусок имеет два выступа (плечики) по 10 мм для подвешивания рамки в улье. На фигурах толщина плечиков помечена через 0,5 . Все детали рамки могут быть изготовлены из древесины хвойных или лиственных пород. Для этих целей может быть использован также пенополистирол. В качестве шурупов 6 могут быть применены шурупы универсальные с потайной головкой для дерева размером 3,520 мм. Другое название - саморез желтый фирмы 2 15945 1 2012.06.30 ОМАХ Их расход на одну рамку от 2 до 3 шт., что незначительно увеличит стоимость рамки. Нужно следить, чтобы длина шурупов была меньше ширины бруска в, чтобы острые концы шурупов не выступали из бруска. На заворачивание шурупов в мягкое дерево от 8 до 10 мм потребуется не более 10 с, что во много раз меньше, нежели прикатывание кромки вощины к бруску разогретым катком. Внедрение предлагаемой рамки пчелиного улья в производство позволит улучшить качество наващивания рамок, что в итоге повысит сбор меда и другой продукции пчеловодства. Источники информации 1. Лукоянов В.Д., Павленко В.Н. Пчеловодный инвентарь, пасечное оборудование Справочник. - М. Агропромиздат, 1988. - С. 8. 2. Маминов А.К. Пчеловодство. - М. - 2005. -1. - С. 35. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
