Вкладыш для сбора прополиса

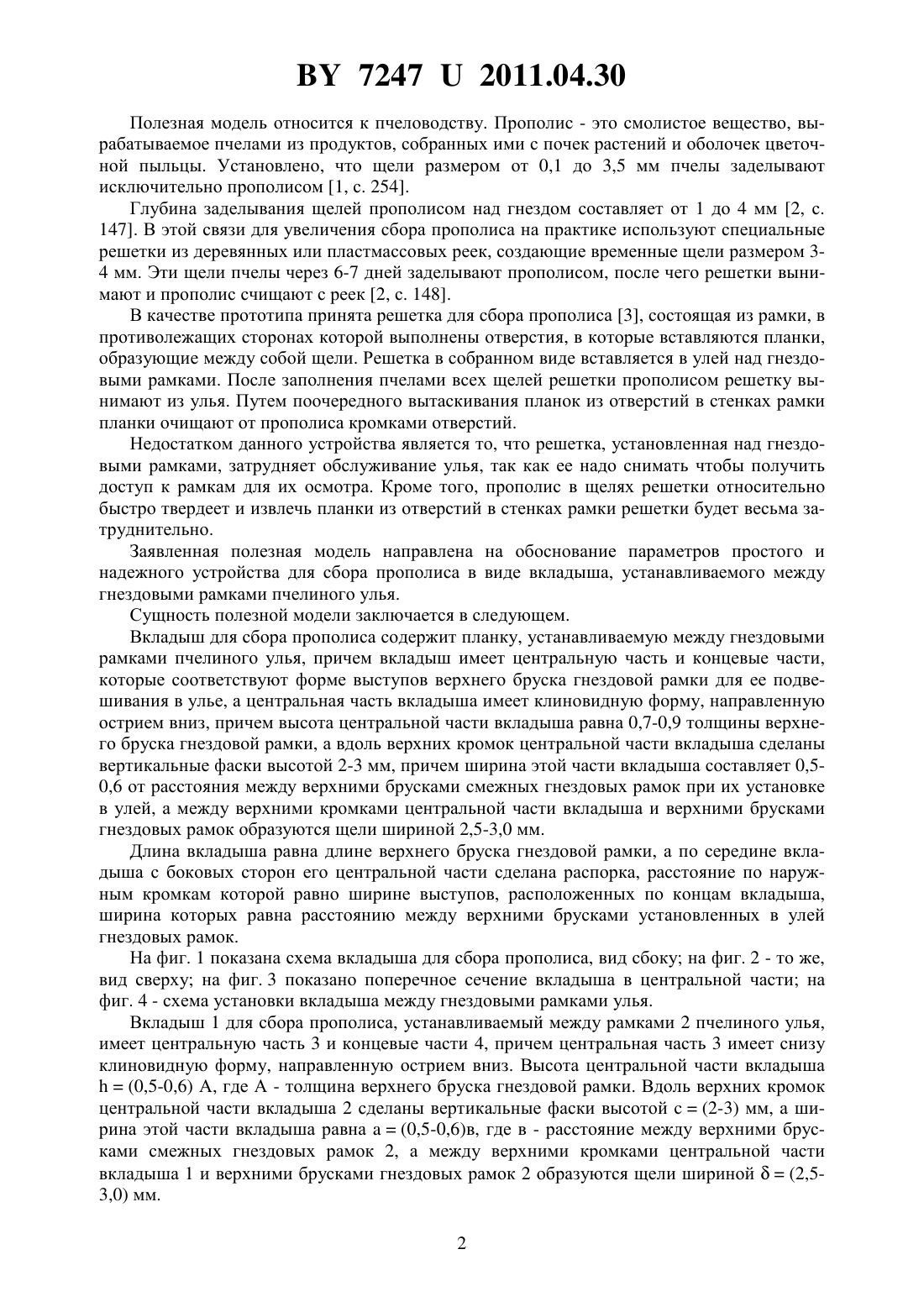

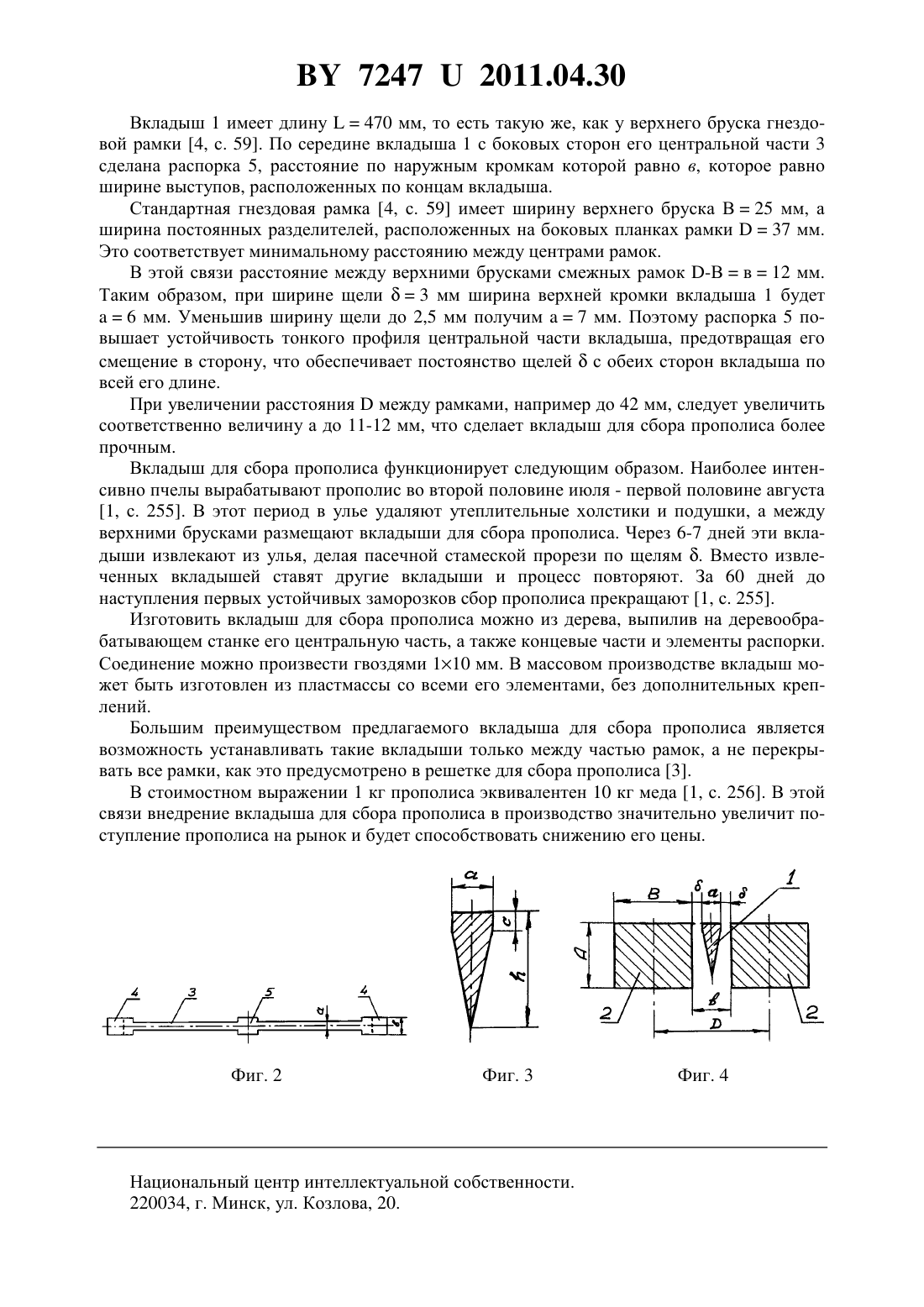

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ВКЛАДЫШ ДЛЯ СБОРА ПРОПОЛИСА(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Пестис Витольд Казимирович Халько Николай Викторович Ладутько Сергей Николаевич Пестис Мария Вацлавовна Халько Анастасия Николаевна Пестис Павел Витольдович(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) 1. Вкладыш для сбора прополиса, содержащий планку, устанавливаемую между гнездовыми рамками пчелиного улья, отличающийся тем, что вкладыш имеет центральную часть и концевые части, которые соответствуют форме выступов верхнего бруска гнездовой рамки для ее подвешивания в улье, а центральная часть вкладыша имеет клиновидную форму, направленную острием вниз, причем высота центральной части вкладыша равна 0,7-0,9 толщины верхнего бруска гнездовой рамки, а вдоль верхних кромок центральной части вкладыша сделаны вертикальные фаски высотой 2-3 мм, причем ширина этой части вкладыша составляет 0,5-0,6 от расстояния между верхними брусками смежных гнездовых рамок при их установке в улей, а между верхними кромками центральной части вкладыша и верхними брусками гнездовых рамок образуются щели шириной 2,5-3,0 мм. 2. Вкладыш по п. 1, отличающийся тем, что его длина равна длине верхнего бруска гнездовой рамки, а по середине вкладыша с боковых сторон его центральной части сделана распорка, расстояние по наружным кромкам которой равно ширине выступов, расположенных по концам вкладыша, ширина которых равна расстоянию между верхними брусками установленных в улей гнездовых рамок.(56) 1. Кривцов Н.И., Лебедев В.И., Туников Г.М. Пчеловодство. - М. Колос, 2000. - 399 с. 2. Козин Р.Б., Иренкова Н.В., Лебедев В.И. Практикум по пчеловодству Учебное пособие. - СПб. Лань, 2005. - 224 с. 3. А.с. СССР 548248, МПК 01 55/00,1977. 4. Медвецкий Н.С. Пчеловодство Учебное пособие. - Минск Ураджай, 2000. - 218 с. 72472011.04.30 Полезная модель относится к пчеловодству. Прополис - это смолистое вещество, вырабатываемое пчелами из продуктов, собранных ими с почек растений и оболочек цветочной пыльцы. Установлено, что щели размером от 0,1 до 3,5 мм пчелы заделывают исключительно прополисом 1, с. 254. Глубина заделывания щелей прополисом над гнездом составляет от 1 до 4 мм 2, с. 147. В этой связи для увеличения сбора прополиса на практике используют специальные решетки из деревянных или пластмассовых реек, создающие временные щели размером 34 мм. Эти щели пчелы через 6-7 дней заделывают прополисом, после чего решетки вынимают и прополис счищают с реек 2, с. 148. В качестве прототипа принята решетка для сбора прополиса 3, состоящая из рамки, в противолежащих сторонах которой выполнены отверстия, в которые вставляются планки,образующие между собой щели. Решетка в собранном виде вставляется в улей над гнездовыми рамками. После заполнения пчелами всех щелей решетки прополисом решетку вынимают из улья. Путем поочередного вытаскивания планок из отверстий в стенках рамки планки очищают от прополиса кромками отверстий. Недостатком данного устройства является то, что решетка, установленная над гнездовыми рамками, затрудняет обслуживание улья, так как ее надо снимать чтобы получить доступ к рамкам для их осмотра. Кроме того, прополис в щелях решетки относительно быстро твердеет и извлечь планки из отверстий в стенках рамки решетки будет весьма затруднительно. Заявленная полезная модель направлена на обоснование параметров простого и надежного устройства для сбора прополиса в виде вкладыша, устанавливаемого между гнездовыми рамками пчелиного улья. Сущность полезной модели заключается в следующем. Вкладыш для сбора прополиса содержит планку, устанавливаемую между гнездовыми рамками пчелиного улья, причем вкладыш имеет центральную часть и концевые части,которые соответствуют форме выступов верхнего бруска гнездовой рамки для ее подвешивания в улье, а центральная часть вкладыша имеет клиновидную форму, направленную острием вниз, причем высота центральной части вкладыша равна 0,7-0,9 толщины верхнего бруска гнездовой рамки, а вдоль верхних кромок центральной части вкладыша сделаны вертикальные фаски высотой 2-3 мм, причем ширина этой части вкладыша составляет 0,50,6 от расстояния между верхними брусками смежных гнездовых рамок при их установке в улей, а между верхними кромками центральной части вкладыша и верхними брусками гнездовых рамок образуются щели шириной 2,5-3,0 мм. Длина вкладыша равна длине верхнего бруска гнездовой рамки, а по середине вкладыша с боковых сторон его центральной части сделана распорка, расстояние по наружным кромкам которой равно ширине выступов, расположенных по концам вкладыша,ширина которых равна расстоянию между верхними брусками установленных в улей гнездовых рамок. На фиг. 1 показана схема вкладыша для сбора прополиса, вид сбоку на фиг. 2 - то же,вид сверху на фиг. 3 показано поперечное сечение вкладыша в центральной части на фиг. 4 - схема установки вкладыша между гнездовыми рамками улья. Вкладыш 1 для сбора прополиса, устанавливаемый между рамками 2 пчелиного улья,имеет центральную часть 3 и концевые части 4, причем центральная часть 3 имеет снизу клиновидную форму, направленную острием вниз. Высота центральной части вкладыша(0,5-0,6) А, где А - толщина верхнего бруска гнездовой рамки. Вдоль верхних кромок центральной части вкладыша 2 сделаны вертикальные фаски высотой(2-3) мм, а ширина этой части вкладыша равна(0,5-0,6)в, где в - расстояние между верхними брусками смежных гнездовых рамок 2, а между верхними кромками центральной части вкладыша 1 и верхними брусками гнездовых рамок 2 образуются щели шириной(2,53,0) мм. 2 72472011.04.30 Вкладыш 1 имеет длину 470 мм, то есть такую же, как у верхнего бруска гнездовой рамки 4, с. 59. По середине вкладыша 1 с боковых сторон его центральной части 3 сделана распорка 5, расстояние по наружным кромкам которой равно в, которое равно ширине выступов, расположенных по концам вкладыша. Стандартная гнездовая рамка 4, с. 59 имеет ширину верхнего бруска В 25 мм, а ширина постоянных разделителей, расположенных на боковых планках рамки 37 мм. Это соответствует минимальному расстоянию между центрами рамок. В этой связи расстояние между верхними брусками смежных рамок -Вв 12 мм. Таким образом, при ширине щели 3 мм ширина верхней кромки вкладыша 1 будет 6 мм. Уменьшив ширину щели до 2,5 мм получим 7 мм. Поэтому распорка 5 повышает устойчивость тонкого профиля центральной части вкладыша, предотвращая его смещение в сторону, что обеспечивает постоянство щелейс обеих сторон вкладыша по всей его длине. При увеличении расстояниямежду рамками, например до 42 мм, следует увеличить соответственно величину а до 11-12 мм, что сделает вкладыш для сбора прополиса более прочным. Вкладыш для сбора прополиса функционирует следующим образом. Наиболее интенсивно пчелы вырабатывают прополис во второй половине июля - первой половине августа 1, с. 255. В этот период в улье удаляют утеплительные холстики и подушки, а между верхними брусками размещают вкладыши для сбора прополиса. Через 6-7 дней эти вкладыши извлекают из улья, делая пасечной стамеской прорези по щелям . Вместо извлеченных вкладышей ставят другие вкладыши и процесс повторяют. За 60 дней до наступления первых устойчивых заморозков сбор прополиса прекращают 1, с. 255. Изготовить вкладыш для сбора прополиса можно из дерева, выпилив на деревообрабатывающем станке его центральную часть, а также концевые части и элементы распорки. Соединение можно произвести гвоздями 110 мм. В массовом производстве вкладыш может быть изготовлен из пластмассы со всеми его элементами, без дополнительных креплений. Большим преимуществом предлагаемого вкладыша для сбора прополиса является возможность устанавливать такие вкладыши только между частью рамок, а не перекрывать все рамки, как это предусмотрено в решетке для сбора прополиса 3. В стоимостном выражении 1 кг прополиса эквивалентен 10 кг меда 1, с. 256. В этой связи внедрение вкладыша для сбора прополиса в производство значительно увеличит поступление прополиса на рынок и будет способствовать снижению его цены. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
