Рыхлитель почвы

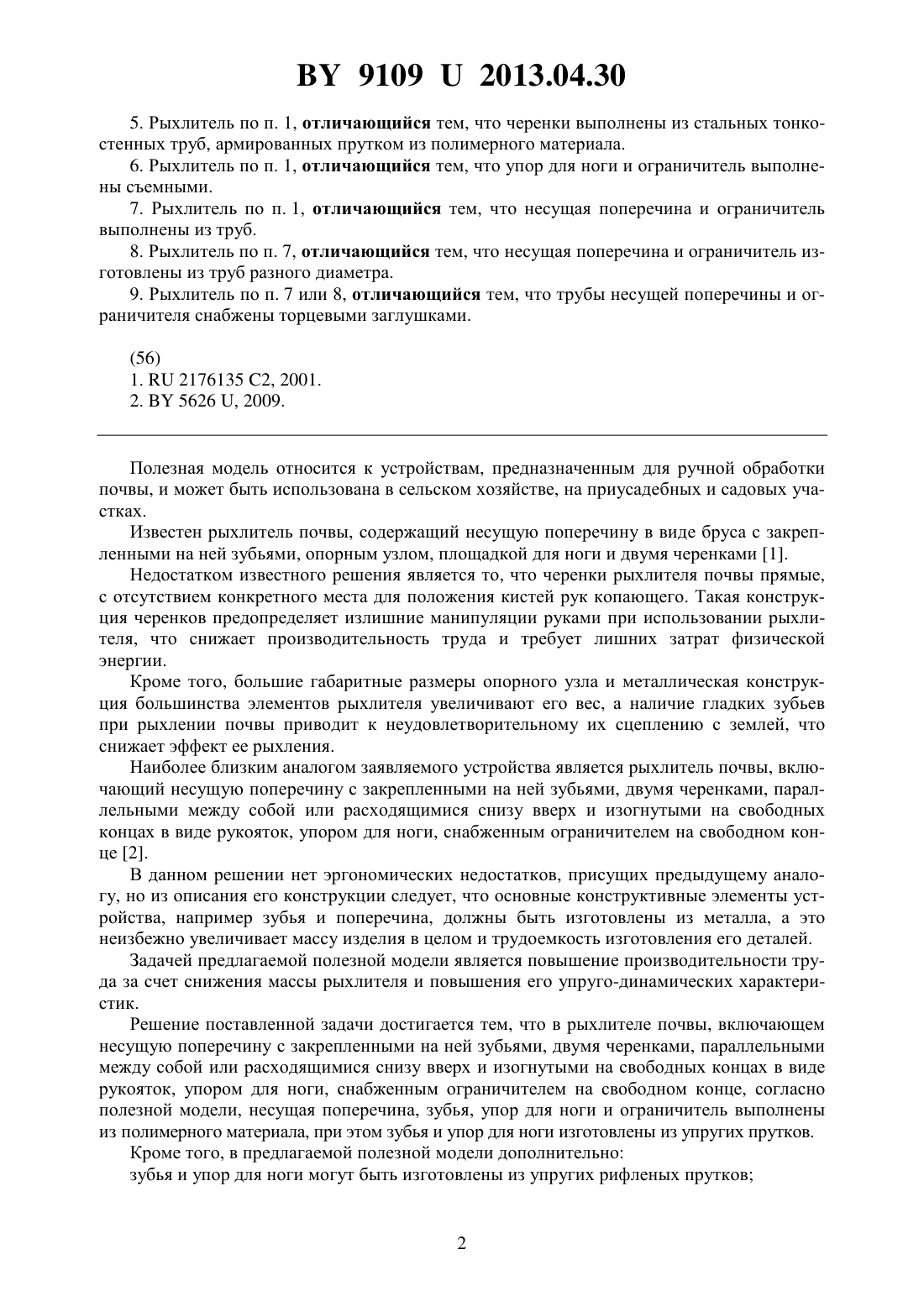

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Ботяновский Сергей Николаевич(72) Автор Ботяновский Сергей Николаевич(73) Патентообладатель Ботяновский Сергей Николаевич(57) 1. Рыхлитель почвы, включающий несущую поперечину с закрепленными на ней зубьями, двумя черенками, параллельными между собой или расходящимися снизу вверх и изогнутыми на свободных концах в виде рукояток, упором для ноги, снабженным ограничителем на свободном конце, отличающийся тем, что несущая поперечина, зубья, упор для ноги и ограничитель выполнены из полимерного материала, при этом зубья и упор для ноги изготовлены из упругих прутков. 2. Рыхлитель по п. 1, отличающийся тем, что зубья и упор для ноги изготовлены из упругих рифленых прутков. 3. Рыхлитель по п. 1, отличающийся тем, что свободные концы зубьев снабжены косыми срезами, поверхности которых обращены к ограничителю. 4. Рыхлитель по п. 1, отличающийся тем, что черенки выполнены разъемными и съемными с возможностью крепления на несущей поперечине болтовым соединением. 91092013.04.30 5. Рыхлитель по п. 1, отличающийся тем, что черенки выполнены из стальных тонкостенных труб, армированных прутком из полимерного материала. 6. Рыхлитель по п. 1, отличающийся тем, что упор для ноги и ограничитель выполнены съемными. 7. Рыхлитель по п. 1, отличающийся тем, что несущая поперечина и ограничитель выполнены из труб. 8. Рыхлитель по п. 7, отличающийся тем, что несущая поперечина и ограничитель изготовлены из труб разного диаметра. 9. Рыхлитель по п. 7 или 8, отличающийся тем, что трубы несущей поперечины и ограничителя снабжены торцевыми заглушками.(56) 1.2176135 2, 2001. 2.5626 , 2009. Полезная модель относится к устройствам, предназначенным для ручной обработки почвы, и может быть использована в сельском хозяйстве, на приусадебных и садовых участках. Известен рыхлитель почвы, содержащий несущую поперечину в виде бруса с закрепленными на ней зубьями, опорным узлом, площадкой для ноги и двумя черенками 1. Недостатком известного решения является то, что черенки рыхлителя почвы прямые,с отсутствием конкретного места для положения кистей рук копающего. Такая конструкция черенков предопределяет излишние манипуляции руками при использовании рыхлителя, что снижает производительность труда и требует лишних затрат физической энергии. Кроме того, большие габаритные размеры опорного узла и металлическая конструкция большинства элементов рыхлителя увеличивают его вес, а наличие гладких зубьев при рыхлении почвы приводит к неудовлетворительному их сцеплению с землей, что снижает эффект ее рыхления. Наиболее близким аналогом заявляемого устройства является рыхлитель почвы, включающий несущую поперечину с закрепленными на ней зубьями, двумя черенками, параллельными между собой или расходящимися снизу вверх и изогнутыми на свободных концах в виде рукояток, упором для ноги, снабженным ограничителем на свободном конце 2. В данном решении нет эргономических недостатков, присущих предыдущему аналогу, но из описания его конструкции следует, что основные конструктивные элементы устройства, например зубья и поперечина, должны быть изготовлены из металла, а это неизбежно увеличивает массу изделия в целом и трудоемкость изготовления его деталей. Задачей предлагаемой полезной модели является повышение производительности труда за счет снижения массы рыхлителя и повышения его упруго-динамических характеристик. Решение поставленной задачи достигается тем, что в рыхлителе почвы, включающем несущую поперечину с закрепленными на ней зубьями, двумя черенками, параллельными между собой или расходящимися снизу вверх и изогнутыми на свободных концах в виде рукояток, упором для ноги, снабженным ограничителем на свободном конце, согласно полезной модели, несущая поперечина, зубья, упор для ноги и ограничитель выполнены из полимерного материала, при этом зубья и упор для ноги изготовлены из упругих прутков. Кроме того, в предлагаемой полезной модели дополнительно зубья и упор для ноги могут быть изготовлены из упругих рифленых прутков 91092013.04.30 свободные концы зубьев могут быть снабжены косыми срезами, поверхности которых обращены к ограничителю черенки могут быть выполнены съемными с возможностью крепления на несущей поперечине болтовым соединением черенки могут быть выполнены из стальных тонкостенных труб, армированных прутком из полимерного материала упор для ноги и ограничитель могут быть выполнены съемными несущая поперечина и ограничитель могут быть выполнены из труб несущая поперечина и ограничитель могут быть изготовлены из труб разного диаметра трубы несущей поперечины и ограничителя могут быть снабжены торцевыми заглушками. Выполнение несущей поперечины зубьев, упора для ноги и ограничителя из полимерного материала обеспечивает снижение массы изделия до 2,8-3,0 кг, а изготовление зубьев и упора для ноги из упругих прутков позволяет повысить упруго-динамические характеристики рыхлителя и улучшить качество обработки почвы. Изготовление упора для ноги из набора упругих рифленых прутков позволяет исключить скольжение подошвы обуви, а наличие рифления на поверхности зубьев препятствует преждевременному соскальзыванию с них разрыхляемого слоя почвы. Наличие косых срезов на свободных концах зубьев и обращенность их поверхности к ограничителю позволяют заглублять зубья в почву с изгибом и созданием соответствующих дополнительных напряжений, которые отрывают захваченный ими пласт земли от основного ее массива и тем самым способствуют уменьшению нагрузки на черенки рыхлителя. Выполнение черенков рыхлителя разъемными и съемными в совокупности со съемными упором для ноги и ограничителем позволяет уменьшить его габаритные размеры для удобства транспортировки. Изготовление несущей поперечины и ограничителя из труб разного диаметра позволяет снизить массу рыхлителя и повысить удобство его использования. На фиг. 1 представлен общий вид рыхлителя на фиг. 2 - вид рыхлителя сзади на фиг. 3 - разрез вида А на фиг. 2 на фиг. 4 - разрез В-В на фиг. 2. Рыхлитель почвы содержит несущую поперечину 1, на которой закреплены зубья 2,упор 3 для ноги, снабженный ограничителем 4, и два черенка 5, параллельных между собой или расходящихся снизу вверх и изогнутых на свободных концах в виде рукояток 6. Зубья 2 и упор 3 для ноги изготовлены из упругих рифленых прутков, а поперечина 1 и ограничитель 4 - из труб. Свободные концы зубьев 2 снабжены косыми срезами 7, поверхности которых обращены к ограничителю 4. Все элементы конструкции рыхлителя, за исключением черенков 5, изготовлены из полимерного материала. Черенки 5 изготовлены из тонкостенных стальных труб 8, армированных прутком 9 из полимерного материала, и крепятся на поперечине 1 посредством болтового соединения 10. На трубах поперечины 1 и ограничителя 4 установлены торцевые заглушки 11. Работают рыхлителем следующим образом. Рыхлитель устанавливают на поверхность почвы, удерживая его в вертикальном положении за рукоятки 6. Нажатием ноги на упор 3 заглубляют зубья 2 в почву, при этом за счет косых срезов 7 происходит их дугообразный изгиб и накапливается потенциальная энергия, способствующая отрыву захваченной части почвы. После заглубления зубьев 2 в почву снимают ногу с упора 3 и, продолжая удерживать двумя руками черенки 5 за рукоятки 6, отступают на шаг назад, отжимая при этом их на себя. Кисти рук копающего человека движутся по дуге окружности вниз с плавным ростом нагрузки на мышцы. При выполнении данных движений рыхлитель поворачивает 3 91092013.04.30 ся относительно ограничителя 4. В начальной стадии поворота прутки упора 3 изгибаются и в момент отрыва пласта почвы распрямляются одновременно с распрямлением изогнутых зубьев 2. Образующийся таким образом пружинный эффект изгиба упругих зубьев 2 и упора 3 способствует разрыхлению захваченного зубьями пласта почвы. На следующей позиции описанный выше цикл движений повторяется. Скорость поворота рыхлителя и расстояние перемещения рыхлителя на следующую позицию определяется свойствами перекапываемой почвы и необходимым качеством ее обработки. Наличие рифлений на поверхности прутков упора для ноги и зубьев создает оптимальные условия для предотвращения скольжения обуви по их поверхности и препятствует преждевременному съезжанию пласта почвы с зубьев до момента его разрыхления. Изготовление большинства элементов рыхлителя из полимерного материала при равнопрочном сравнении с вариантом их изготовления из стали позволяет уменьшить вес устройства в девять раз. Предлагаемая конструкция рыхлителя легка и удобна в работе и позволяет облегчить физический труд человека и повысить производительность труда. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
