Рабочий орган почвообрабатывающего орудия

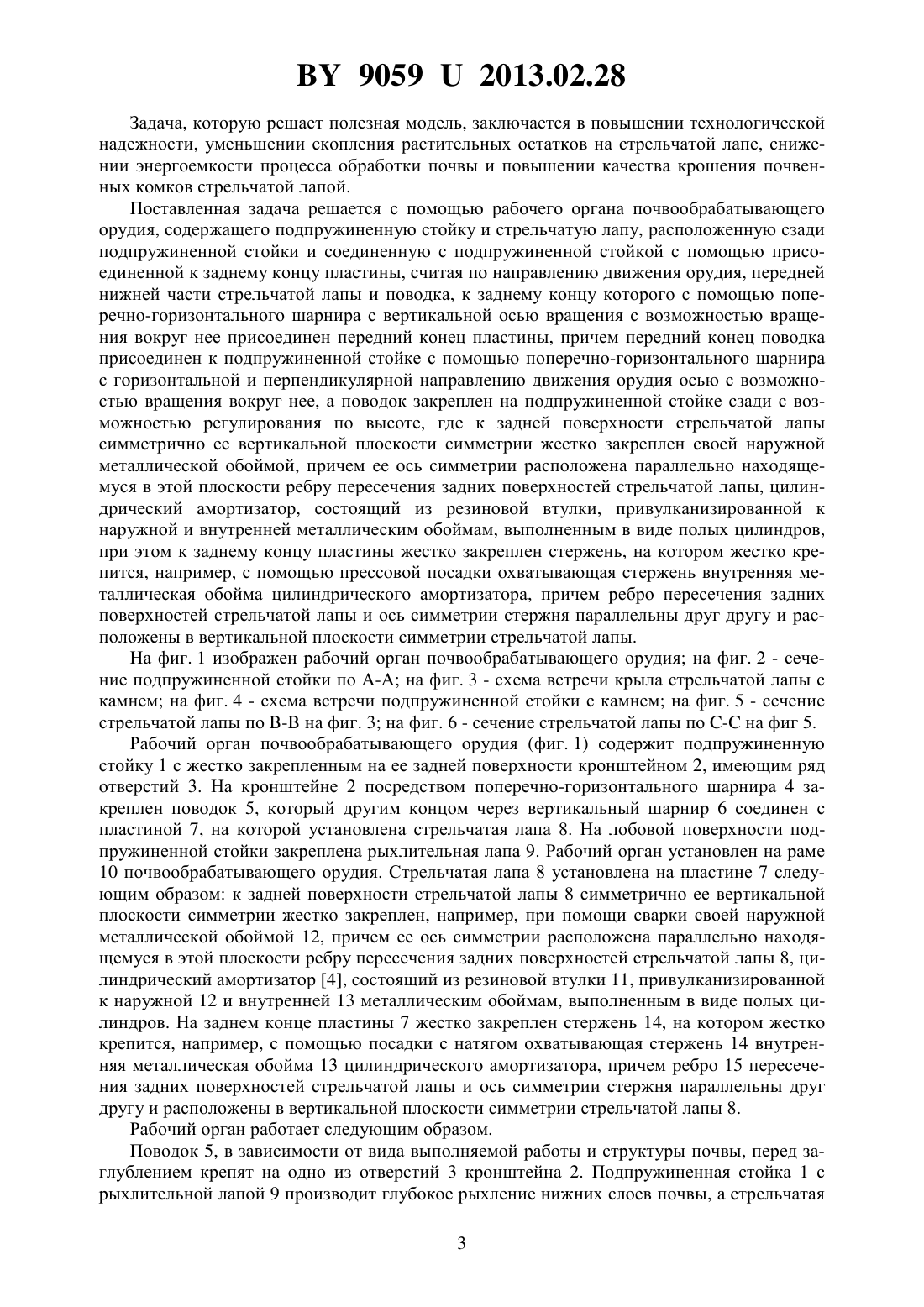

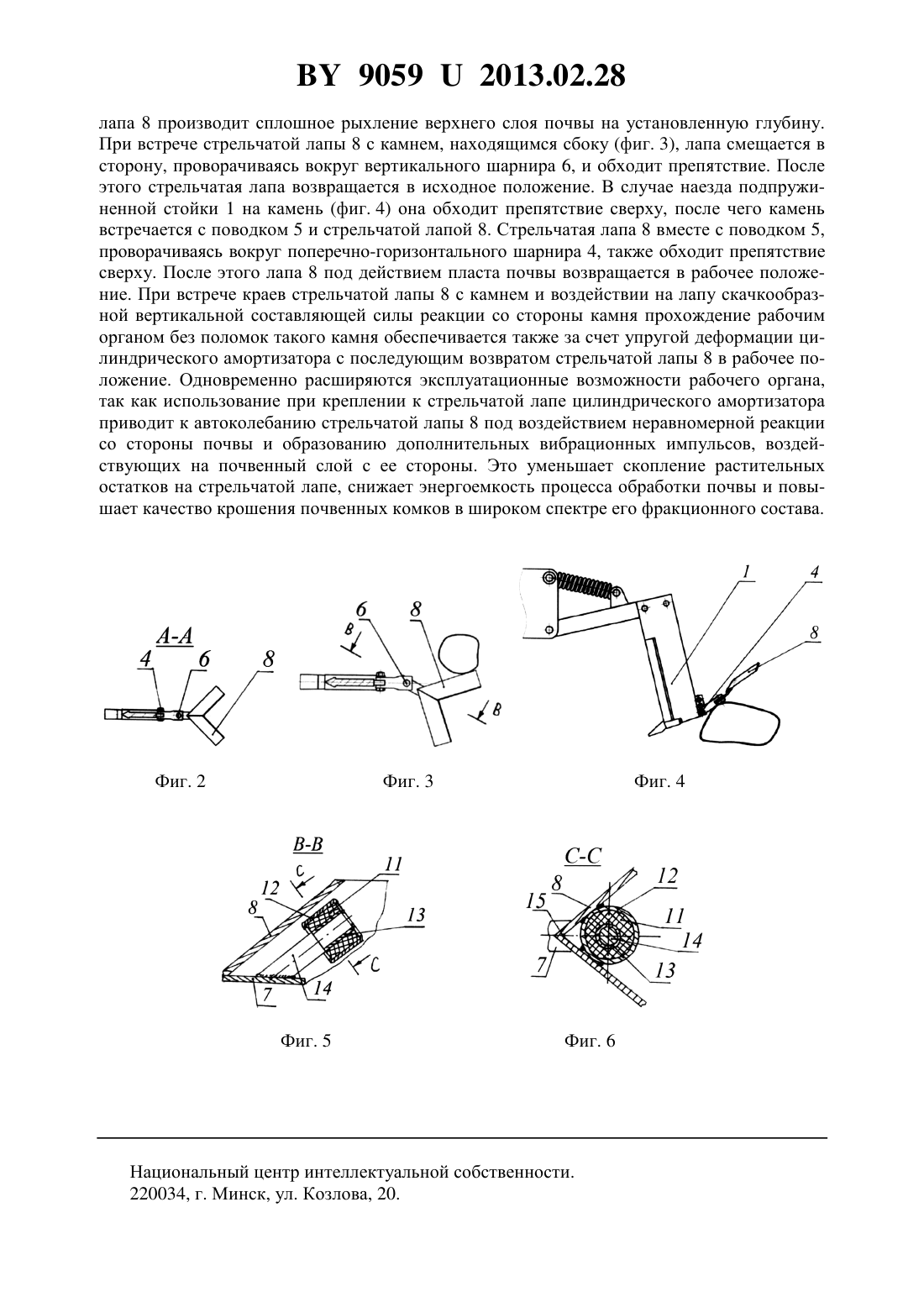

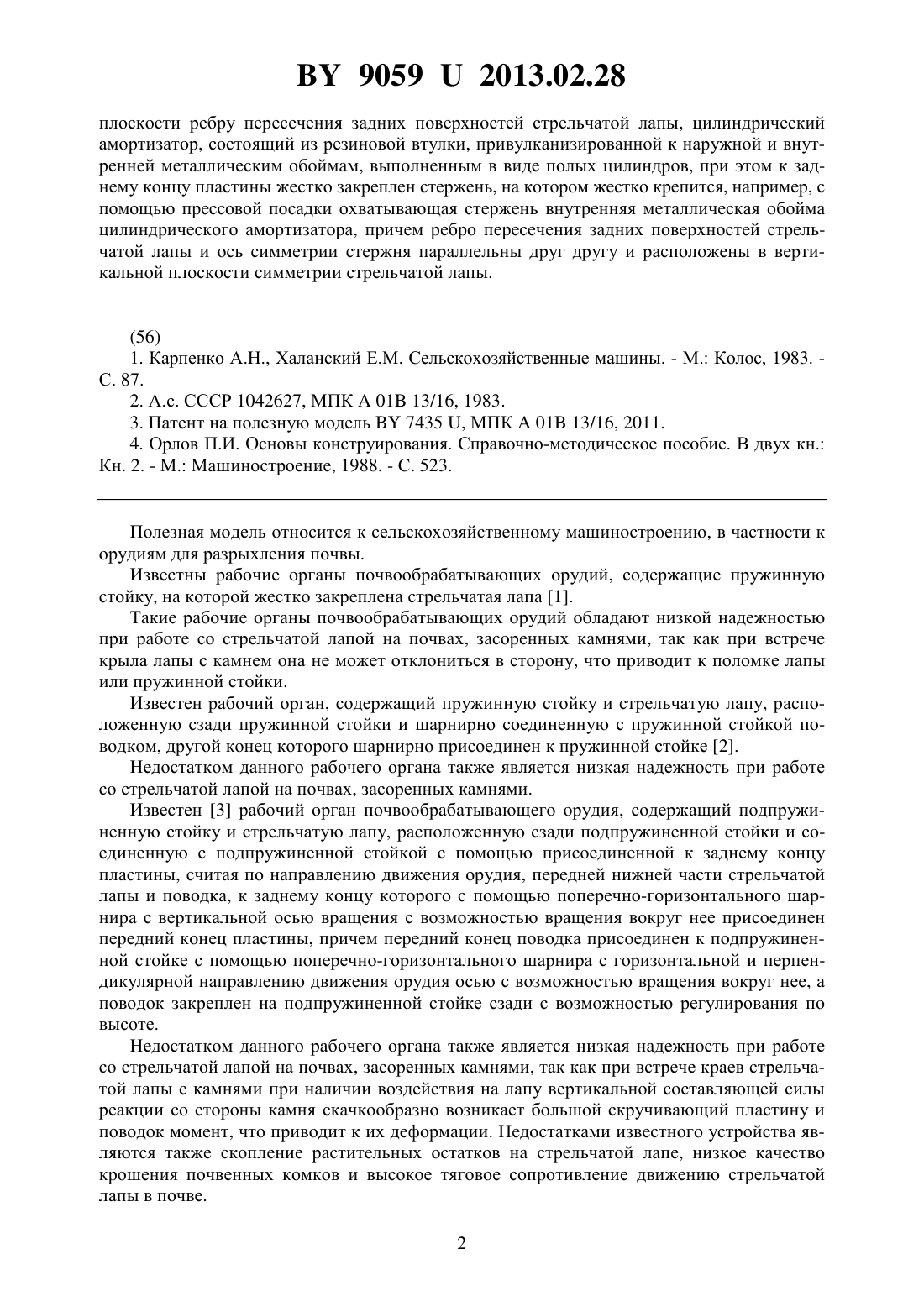

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РАБОЧИЙ ОРГАН ПОЧВООБРАБАТЫВАЮЩЕГО ОРУДИЯ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван НиколаевичРоманюк Николай НиколаевичАгейчик Валерий АлександровичРоманюк Владимир ЮрьевичСмирнов Игорь Геннадьевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Рабочий орган почвообрабатывающего орудия, содержащий подпружиненную стойку и стрельчатую лапу, расположенную сзади подпружиненной стойки и соединенную с подпружиненной стойкой с помощью присоединенной к заднему концу пластины, считая по направлению движения орудия, передней нижней части стрельчатой лапы и поводка, к заднему концу которого с помощью поперечно-горизонтального шарнира с вертикальной осью вращения с возможностью вращения вокруг нее присоединен передний конец пластины, причем передний конец поводка присоединен к подпружиненной стойке с помощью поперечно-горизонтального шарнира с горизонтальной и перпендикулярной направлению движения орудия осью с возможностью вращения вокруг нее, а поводок закреплен на подпружиненной стойке сзади с возможностью регулирования по высоте, отличающийся тем, что к задней поверхности стрельчатой лапы симметрично ее вертикальной плоскости симметрии жестко закреплен своей наружной металлической обоймой, причем ее ось симметрии расположена параллельно находящемуся в этой 90592013.02.28 плоскости ребру пересечения задних поверхностей стрельчатой лапы, цилиндрический амортизатор, состоящий из резиновой втулки, привулканизированной к наружной и внутренней металлическим обоймам, выполненным в виде полых цилиндров, при этом к заднему концу пластины жестко закреплен стержень, на котором жестко крепится, например, с помощью прессовой посадки охватывающая стержень внутренняя металлическая обойма цилиндрического амортизатора, причем ребро пересечения задних поверхностей стрельчатой лапы и ось симметрии стержня параллельны друг другу и расположены в вертикальной плоскости симметрии стрельчатой лапы.(56) 1. Карпенко А.Н., Халанский Е.М. Сельскохозяйственные машины. - М. Колос, 1983. С. 87. 2. А.с. СССР 1042627, МПК 01 13/16, 1983. 3. Патент на полезную модель 7435 , МПК 01 13/16, 2011. 4. Орлов П.И. Основы конструирования. Справочно-методическое пособие. В двух кн. Кн. 2. - М. Машиностроение, 1988. - С. 523. Полезная модель относится к сельскохозяйственному машиностроению, в частности к орудиям для разрыхления почвы. Известны рабочие органы почвообрабатывающих орудий, содержащие пружинную стойку, на которой жестко закреплена стрельчатая лапа 1. Такие рабочие органы почвообрабатывающих орудий обладают низкой надежностью при работе со стрельчатой лапой на почвах, засоренных камнями, так как при встрече крыла лапы с камнем она не может отклониться в сторону, что приводит к поломке лапы или пружинной стойки. Известен рабочий орган, содержащий пружинную стойку и стрельчатую лапу, расположенную сзади пружинной стойки и шарнирно соединенную с пружинной стойкой поводком, другой конец которого шарнирно присоединен к пружинной стойке 2. Недостатком данного рабочего органа также является низкая надежность при работе со стрельчатой лапой на почвах, засоренных камнями. Известен 3 рабочий орган почвообрабатывающего орудия, содержащий подпружиненную стойку и стрельчатую лапу, расположенную сзади подпружиненной стойки и соединенную с подпружиненной стойкой с помощью присоединенной к заднему концу пластины, считая по направлению движения орудия, передней нижней части стрельчатой лапы и поводка, к заднему концу которого с помощью поперечно-горизонтального шарнира с вертикальной осью вращения с возможностью вращения вокруг нее присоединен передний конец пластины, причем передний конец поводка присоединен к подпружиненной стойке с помощью поперечно-горизонтального шарнира с горизонтальной и перпендикулярной направлению движения орудия осью с возможностью вращения вокруг нее, а поводок закреплен на подпружиненной стойке сзади с возможностью регулирования по высоте. Недостатком данного рабочего органа также является низкая надежность при работе со стрельчатой лапой на почвах, засоренных камнями, так как при встрече краев стрельчатой лапы с камнями при наличии воздействия на лапу вертикальной составляющей силы реакции со стороны камня скачкообразно возникает большой скручивающий пластину и поводок момент, что приводит к их деформации. Недостатками известного устройства являются также скопление растительных остатков на стрельчатой лапе, низкое качество крошения почвенных комков и высокое тяговое сопротивление движению стрельчатой лапы в почве. 2 90592013.02.28 Задача, которую решает полезная модель, заключается в повышении технологической надежности, уменьшении скопления растительных остатков на стрельчатой лапе, снижении энергоемкости процесса обработки почвы и повышении качества крошения почвенных комков стрельчатой лапой. Поставленная задача решается с помощью рабочего органа почвообрабатывающего орудия, содержащего подпружиненную стойку и стрельчатую лапу, расположенную сзади подпружиненной стойки и соединенную с подпружиненной стойкой с помощью присоединенной к заднему концу пластины, считая по направлению движения орудия, передней нижней части стрельчатой лапы и поводка, к заднему концу которого с помощью поперечно-горизонтального шарнира с вертикальной осью вращения с возможностью вращения вокруг нее присоединен передний конец пластины, причем передний конец поводка присоединен к подпружиненной стойке с помощью поперечно-горизонтального шарнира с горизонтальной и перпендикулярной направлению движения орудия осью с возможностью вращения вокруг нее, а поводок закреплен на подпружиненной стойке сзади с возможностью регулирования по высоте, где к задней поверхности стрельчатой лапы симметрично ее вертикальной плоскости симметрии жестко закреплен своей наружной металлической обоймой, причем ее ось симметрии расположена параллельно находящемуся в этой плоскости ребру пересечения задних поверхностей стрельчатой лапы, цилиндрический амортизатор, состоящий из резиновой втулки, привулканизированной к наружной и внутренней металлическим обоймам, выполненным в виде полых цилиндров,при этом к заднему концу пластины жестко закреплен стержень, на котором жестко крепится, например, с помощью прессовой посадки охватывающая стержень внутренняя металлическая обойма цилиндрического амортизатора, причем ребро пересечения задних поверхностей стрельчатой лапы и ось симметрии стержня параллельны друг другу и расположены в вертикальной плоскости симметрии стрельчатой лапы. На фиг. 1 изображен рабочий орган почвообрабатывающего орудия на фиг. 2 - сечение подпружиненной стойки по - на фиг. 3 - схема встречи крыла стрельчатой лапы с камнем на фиг. 4 - схема встречи подпружиненной стойки с камнем на фиг. 5 - сечение стрельчатой лапы по - на фиг. 3 на фиг. 6 - сечение стрельчатой лапы по - на фиг 5. Рабочий орган почвообрабатывающего орудия (фиг. 1) содержит подпружиненную стойку 1 с жестко закрепленным на ее задней поверхности кронштейном 2, имеющим ряд отверстий 3. На кронштейне 2 посредством поперечно-горизонтального шарнира 4 закреплен поводок 5, который другим концом через вертикальный шарнир 6 соединен с пластиной 7, на которой установлена стрельчатая лапа 8. На лобовой поверхности подпружиненной стойки закреплена рыхлительная лапа 9. Рабочий орган установлен на раме 10 почвообрабатывающего орудия. Стрельчатая лапа 8 установлена на пластине 7 следующим образом к задней поверхности стрельчатой лапы 8 симметрично ее вертикальной плоскости симметрии жестко закреплен, например, при помощи сварки своей наружной металлической обоймой 12, причем ее ось симметрии расположена параллельно находящемуся в этой плоскости ребру пересечения задних поверхностей стрельчатой лапы 8, цилиндрический амортизатор 4, состоящий из резиновой втулки 11, привулканизированной к наружной 12 и внутренней 13 металлическим обоймам, выполненным в виде полых цилиндров. На заднем конце пластины 7 жестко закреплен стержень 14, на котором жестко крепится, например, с помощью посадки с натягом охватывающая стержень 14 внутренняя металлическая обойма 13 цилиндрического амортизатора, причем ребро 15 пересечения задних поверхностей стрельчатой лапы и ось симметрии стержня параллельны друг другу и расположены в вертикальной плоскости симметрии стрельчатой лапы 8. Рабочий орган работает следующим образом. Поводок 5, в зависимости от вида выполняемой работы и структуры почвы, перед заглублением крепят на одно из отверстий 3 кронштейна 2. Подпружиненная стойка 1 с рыхлительной лапой 9 производит глубокое рыхление нижних слоев почвы, а стрельчатая 3 90592013.02.28 лапа 8 производит сплошное рыхление верхнего слоя почвы на установленную глубину. При встрече стрельчатой лапы 8 с камнем, находящимся сбоку (фиг. 3), лапа смещается в сторону, проворачиваясь вокруг вертикального шарнира 6, и обходит препятствие. После этого стрельчатая лапа возвращается в исходное положение. В случае наезда подпружиненной стойки 1 на камень (фиг. 4) она обходит препятствие сверху, после чего камень встречается с поводком 5 и стрельчатой лапой 8. Стрельчатая лапа 8 вместе с поводком 5,проворачиваясь вокруг поперечно-горизонтального шарнира 4, также обходит препятствие сверху. После этого лапа 8 под действием пласта почвы возвращается в рабочее положение. При встрече краев стрельчатой лапы 8 с камнем и воздействии на лапу скачкообразной вертикальной составляющей силы реакции со стороны камня прохождение рабочим органом без поломок такого камня обеспечивается также за счет упругой деформации цилиндрического амортизатора с последующим возвратом стрельчатой лапы 8 в рабочее положение. Одновременно расширяются эксплуатационные возможности рабочего органа,так как использование при креплении к стрельчатой лапе цилиндрического амортизатора приводит к автоколебанию стрельчатой лапы 8 под воздействием неравномерной реакции со стороны почвы и образованию дополнительных вибрационных импульсов, воздействующих на почвенный слой с ее стороны. Это уменьшает скопление растительных остатков на стрельчатой лапе, снижает энергоемкость процесса обработки почвы и повышает качество крошения почвенных комков в широком спектре его фракционного состава. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
