Рабочий орган почвообрабатывающего орудия

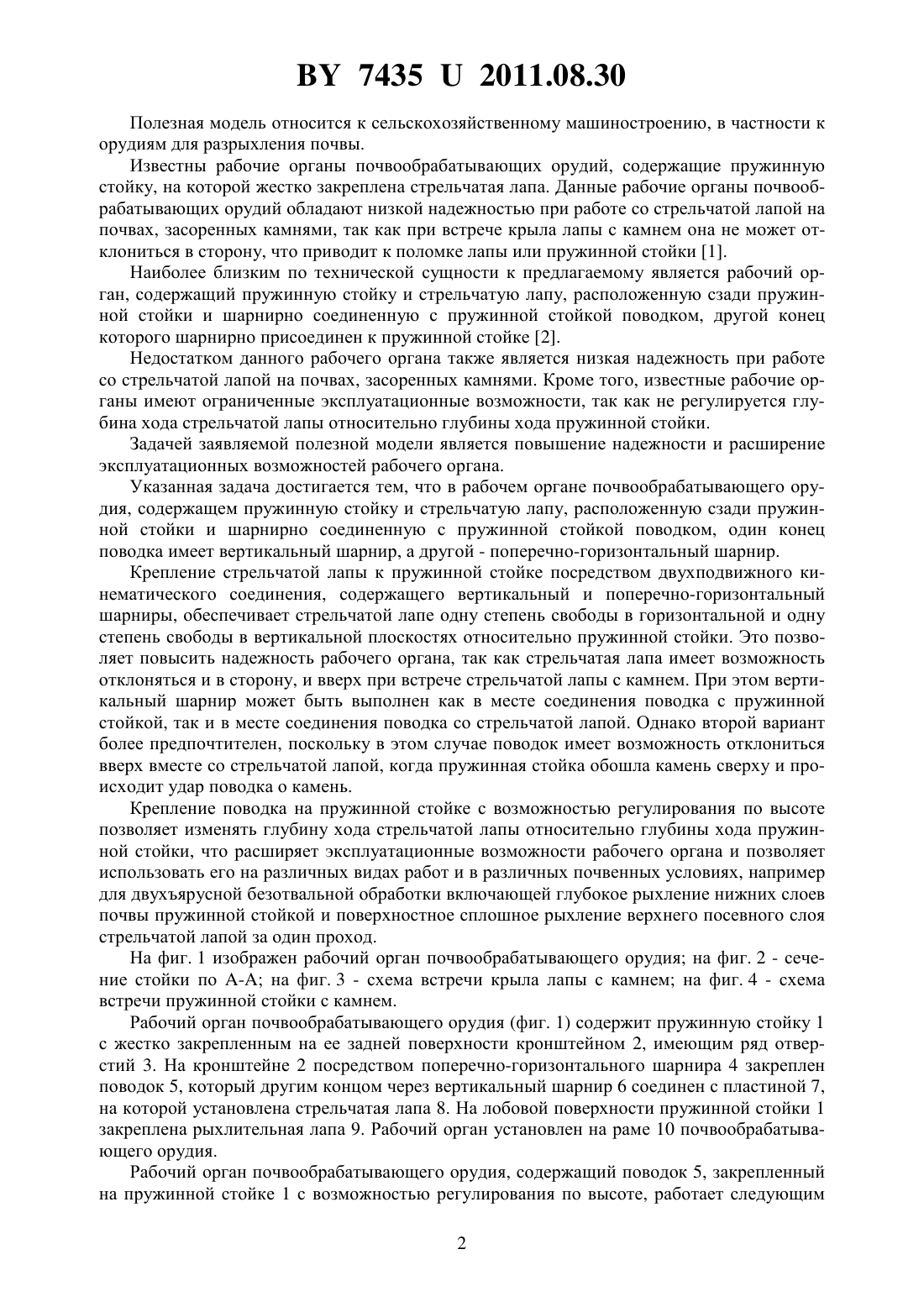

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РАБОЧИЙ ОРГАН ПОЧВООБРАБАТЫВАЮЩЕГО ОРУДИЯ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Назаров Александр Сергеевич Бакач Николай Георгиевич Кострома Сергей Павлович Минич Юрий Леонидович Мажугин Иван Евгеньевич(73) Патентообладатель Республиканское унитарное предприятие Научнопрактический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) 1. Рабочий орган почвообрабатывающего орудия, содержащий пружинную стойку и стрельчатую лапу, расположенную сзади пружинной стойки и шарнирно соединенную с пружинной стойкой поводком, отличающийся тем, что один конец поводка выполнен с вертикальным шарниром, а другой - с поперечно-горизонтальным шарниром. 2. Рабочий орган по п. 1, отличающийся тем, что поводок закреплен на стойке с возможностью регулирования по высоте. 74352011.08.30 Полезная модель относится к сельскохозяйственному машиностроению, в частности к орудиям для разрыхления почвы. Известны рабочие органы почвообрабатывающих орудий, содержащие пружинную стойку, на которой жестко закреплена стрельчатая лапа. Данные рабочие органы почвообрабатывающих орудий обладают низкой надежностью при работе со стрельчатой лапой на почвах, засоренных камнями, так как при встрече крыла лапы с камнем она не может отклониться в сторону, что приводит к поломке лапы или пружинной стойки 1. Наиболее близким по технической сущности к предлагаемому является рабочий орган, содержащий пружинную стойку и стрельчатую лапу, расположенную сзади пружинной стойки и шарнирно соединенную с пружинной стойкой поводком, другой конец которого шарнирно присоединен к пружинной стойке 2. Недостатком данного рабочего органа также является низкая надежность при работе со стрельчатой лапой на почвах, засоренных камнями. Кроме того, известные рабочие органы имеют ограниченные эксплуатационные возможности, так как не регулируется глубина хода стрельчатой лапы относительно глубины хода пружинной стойки. Задачей заявляемой полезной модели является повышение надежности и расширение эксплуатационных возможностей рабочего органа. Указанная задача достигается тем, что в рабочем органе почвообрабатывающего орудия, содержащем пружинную стойку и стрельчатую лапу, расположенную сзади пружинной стойки и шарнирно соединенную с пружинной стойкой поводком, один конец поводка имеет вертикальный шарнир, а другой - поперечно-горизонтальный шарнир. Крепление стрельчатой лапы к пружинной стойке посредством двухподвижного кинематического соединения, содержащего вертикальный и поперечно-горизонтальный шарниры, обеспечивает стрельчатой лапе одну степень свободы в горизонтальной и одну степень свободы в вертикальной плоскостях относительно пружинной стойки. Это позволяет повысить надежность рабочего органа, так как стрельчатая лапа имеет возможность отклоняться и в сторону, и вверх при встрече стрельчатой лапы с камнем. При этом вертикальный шарнир может быть выполнен как в месте соединения поводка с пружинной стойкой, так и в месте соединения поводка со стрельчатой лапой. Однако второй вариант более предпочтителен, поскольку в этом случае поводок имеет возможность отклониться вверх вместе со стрельчатой лапой, когда пружинная стойка обошла камень сверху и происходит удар поводка о камень. Крепление поводка на пружинной стойке с возможностью регулирования по высоте позволяет изменять глубину хода стрельчатой лапы относительно глубины хода пружинной стойки, что расширяет эксплуатационные возможности рабочего органа и позволяет использовать его на различных видах работ и в различных почвенных условиях, например для двухъярусной безотвальной обработки включающей глубокое рыхление нижних слоев почвы пружинной стойкой и поверхностное сплошное рыхление верхнего посевного слоя стрельчатой лапой за один проход. На фиг. 1 изображен рабочий орган почвообрабатывающего орудия на фиг. 2 - сечение стойки по - на фиг. 3 - схема встречи крыла лапы с камнем на фиг. 4 - схема встречи пружинной стойки с камнем. Рабочий орган почвообрабатывающего орудия (фиг. 1) содержит пружинную стойку 1 с жестко закрепленным на ее задней поверхности кронштейном 2, имеющим ряд отверстий 3. На кронштейне 2 посредством поперечно-горизонтального шарнира 4 закреплен поводок 5, который другим концом через вертикальный шарнир 6 соединен с пластиной 7,на которой установлена стрельчатая лапа 8. На лобовой поверхности пружинной стойки 1 закреплена рыхлительная лапа 9. Рабочий орган установлен на раме 10 почвообрабатывающего орудия. Рабочий орган почвообрабатывающего орудия, содержащий поводок 5, закрепленный на пружинной стойке 1 с возможностью регулирования по высоте, работает следующим 2 74352011.08.30 образом. Поводок 5, в зависимости от вида выполняемой работы и структуры почвы, перед заглублением крепят на одно из отверстий 3 кронштейна 2. Пружинная стойка 1 с рыхлительной лапой 9 производит глубокое рыхление нижних слоев почвы, а стрельчатая лапа 8 производит сплошное рыхление верхнего слоя почвы на установленную глубину. При встрече стрельчатой лапы 8 с камнем, находящимся сбоку (фиг. 3), лапа смещается в сторону, проворачиваясь вокруг вертикального шарнира 6, и обходит препятствие. После этого стрельчатая лапа возвращается в исходное положение. В случае наезда пружинной стойки 1 на камень (фиг. 4) она обходит препятствие сверху, после чего камень встречается с поводком 5 и стрельчатой лапой 8. Стрельчатая лапа 8 вместе с поводком 5, проворачиваясь вокруг поперечно-горизонтального шарнира 4, также обходит препятствие сверху. После этого лапа 8 под действием пласта почвы возвращается в рабочее положение. Преимущество предлагаемой полезной модели состоит в том, что использование предлагаемого рабочего органа позволяет повысить надежность при работе на почвах засоренных камнями, а также расширить эксплуатационные возможности рабочего органа. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
