Рабочий орган для поверхностной обработки почвы

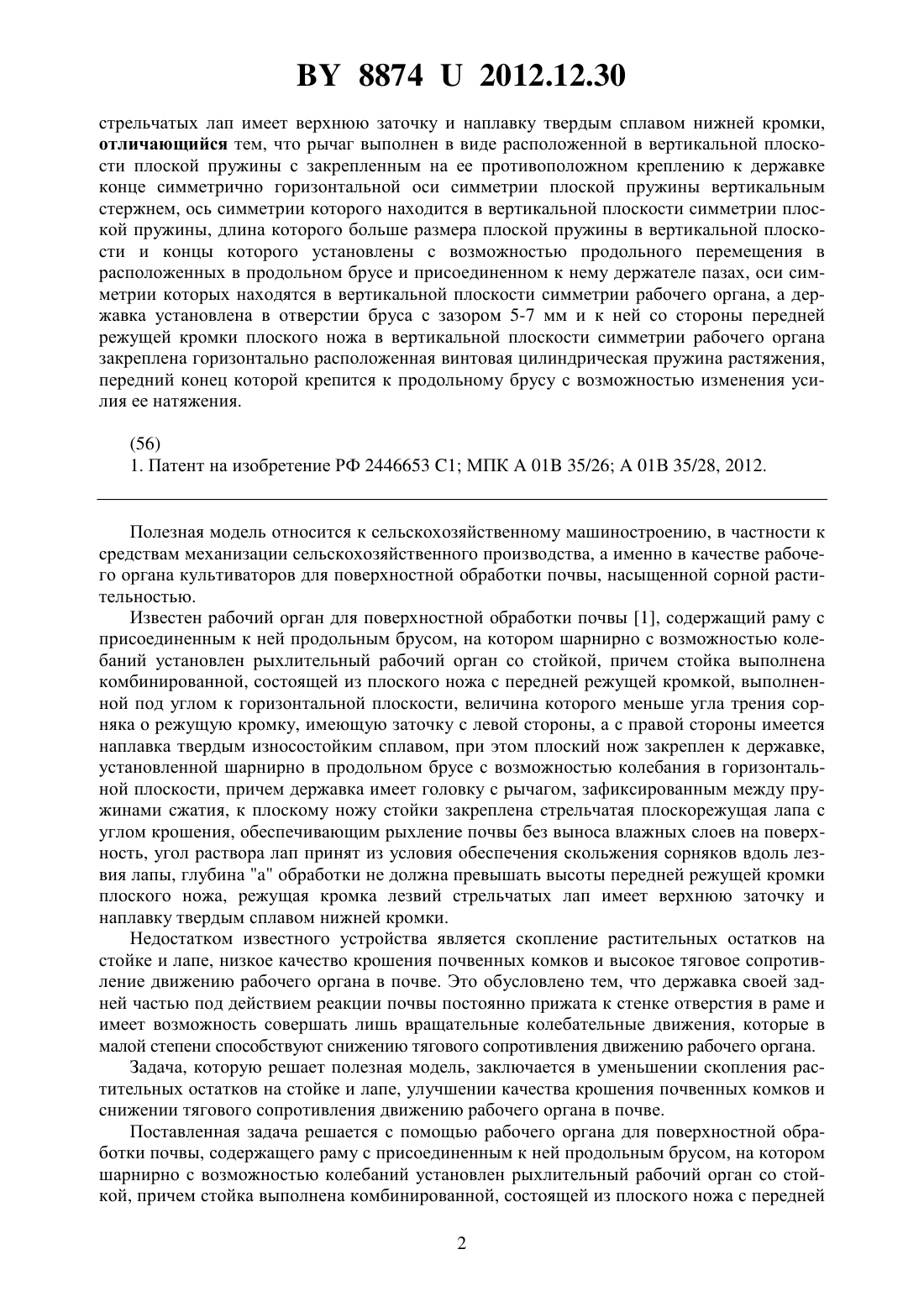

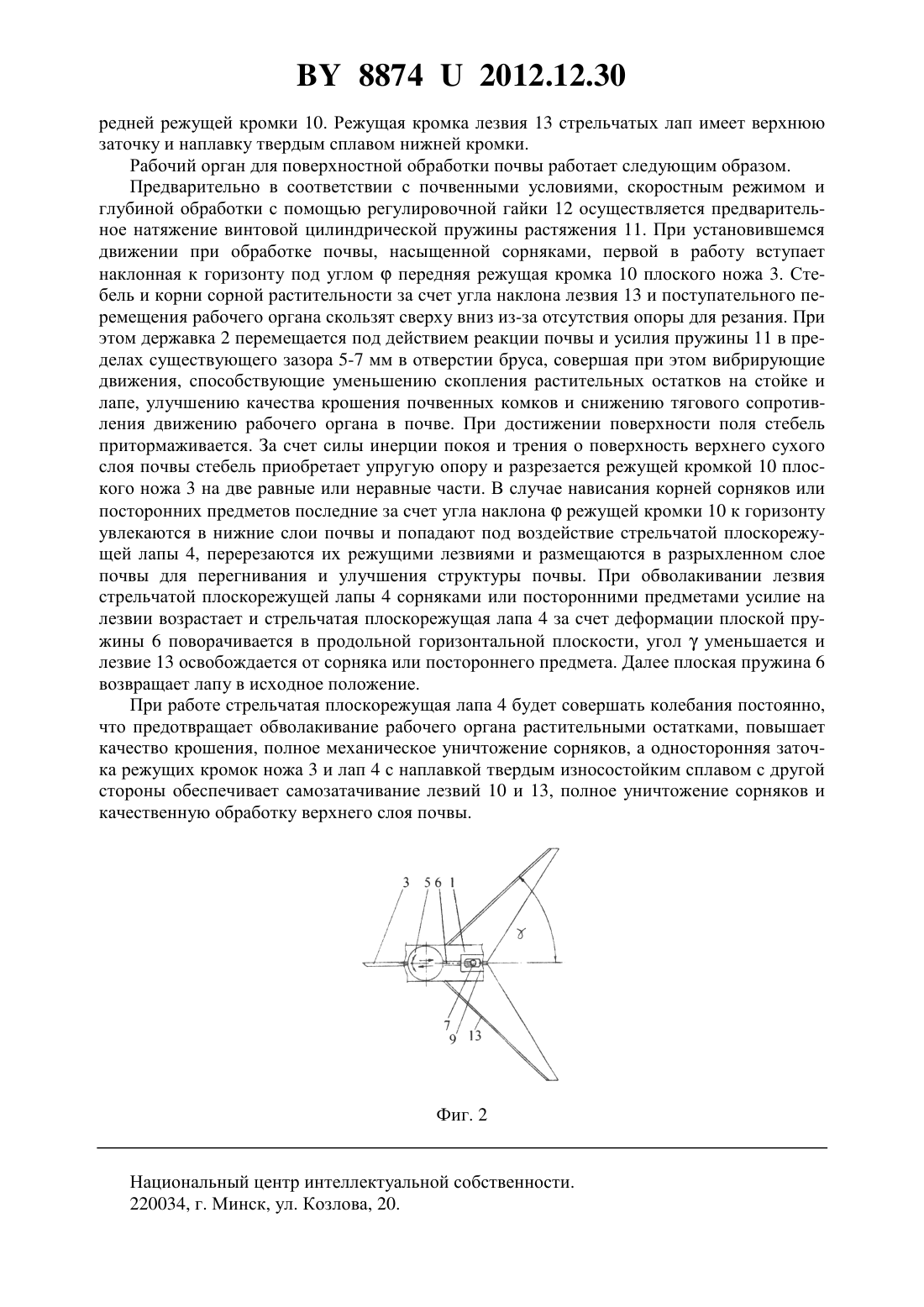

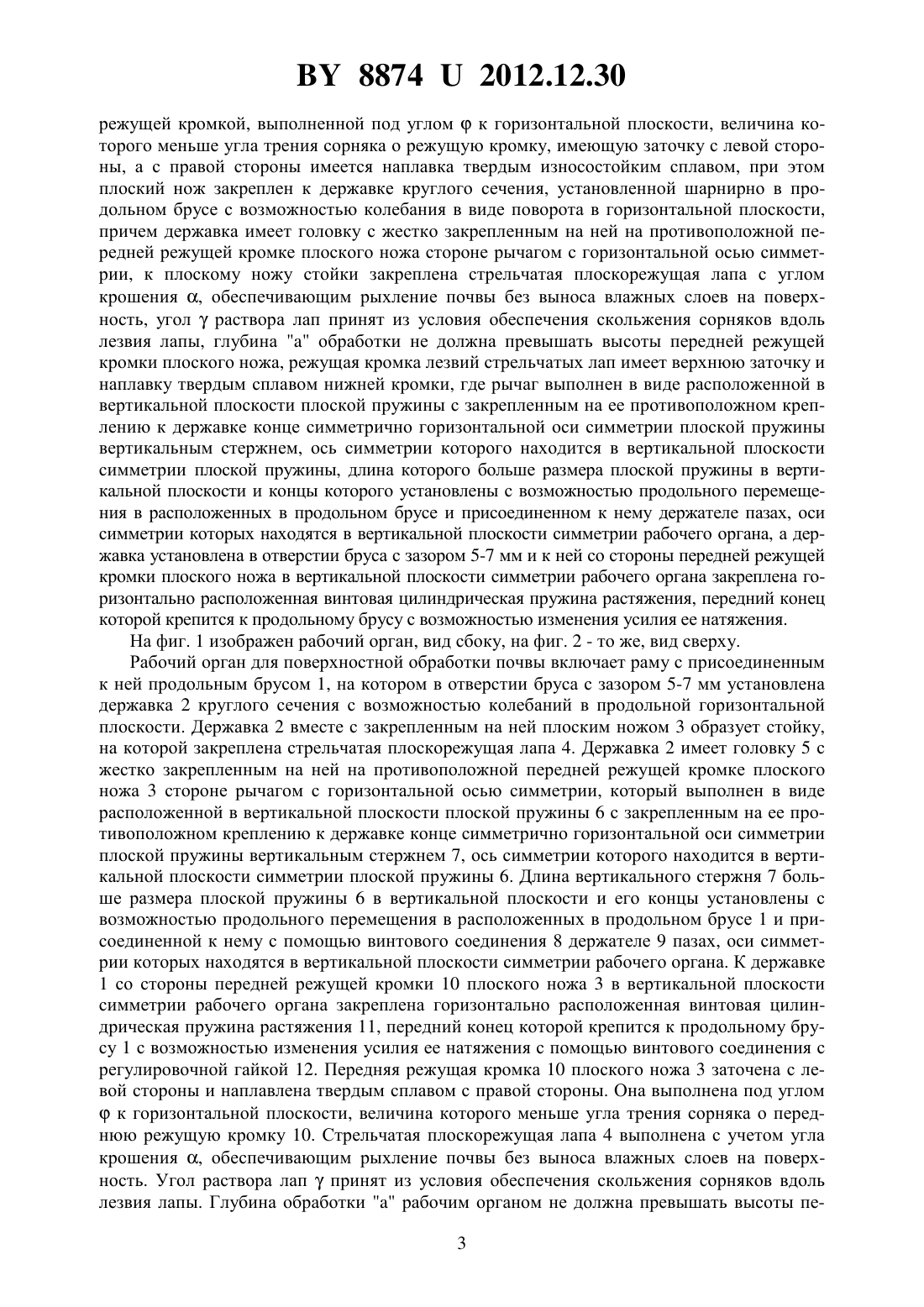

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РАБОЧИЙ ОРГАН ДЛЯ ПОВЕРХНОСТНОЙ ОБРАБОТКИ ПОЧВЫ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван НиколаевичРоманюк Николай НиколаевичАгейчик Валерий Александрович Нукешев Саяхат Оразович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Рабочий орган для поверхностной обработки почвы, содержащий раму с присоединенным к ней продольным брусом, на котором шарнирно с возможностью колебаний установлен рыхлительный рабочий орган со стойкой, причем стойка выполнена комбинированной, состоящей из плоского ножа с передней режущей кромкой, выполненной под угломк горизонтальной плоскости, величина которого меньше угла трения сорняка о режущую кромку, имеющую заточку с левой стороны, а с правой стороны имеется наплавка твердым износостойким сплавом, при этом плоский нож закреплен к державке круглого сечения, установленной шарнирно в продольном брусе с возможностью колебания в виде поворота в горизонтальной плоскости, причем державка имеет головку с жестко закрепленным на ней на противоположной передней режущей кромке плоского ножа стороне рычагом с горизонтальной осью симметрии, к плоскому ножу стойки закреплена стрельчатая плоскорежущая лапа с углом крошения , обеспечивающим рыхление почвы без выноса влажных слоев на поверхность, уголраствора лап принят из условия обеспечения скольжения сорняков вдоль лезвия лапы, глубинаобработки не должна превышать высоты передней режущей кромки плоского ножа, режущая кромка лезвий 88742012.12.30 стрельчатых лап имеет верхнюю заточку и наплавку твердым сплавом нижней кромки,отличающийся тем, что рычаг выполнен в виде расположенной в вертикальной плоскости плоской пружины с закрепленным на ее противоположном креплению к державке конце симметрично горизонтальной оси симметрии плоской пружины вертикальным стержнем, ось симметрии которого находится в вертикальной плоскости симметрии плоской пружины, длина которого больше размера плоской пружины в вертикальной плоскости и концы которого установлены с возможностью продольного перемещения в расположенных в продольном брусе и присоединенном к нему держателе пазах, оси симметрии которых находятся в вертикальной плоскости симметрии рабочего органа, а державка установлена в отверстии бруса с зазором 5-7 мм и к ней со стороны передней режущей кромки плоского ножа в вертикальной плоскости симметрии рабочего органа закреплена горизонтально расположенная винтовая цилиндрическая пружина растяжения,передний конец которой крепится к продольному брусу с возможностью изменения усилия ее натяжения.(56) 1. Патент на изобретение РФ 2446653 1 МПК 01 35/2601 В 35/28, 2012. Полезная модель относится к сельскохозяйственному машиностроению, в частности к средствам механизации сельскохозяйственного производства, а именно в качестве рабочего органа культиваторов для поверхностной обработки почвы, насыщенной сорной растительностью. Известен рабочий орган для поверхностной обработки почвы 1, содержащий раму с присоединенным к ней продольным брусом, на котором шарнирно с возможностью колебаний установлен рыхлительный рабочий орган со стойкой, причем стойка выполнена комбинированной, состоящей из плоского ножа с передней режущей кромкой, выполненной под углом к горизонтальной плоскости, величина которого меньше угла трения сорняка о режущую кромку, имеющую заточку с левой стороны, а с правой стороны имеется наплавка твердым износостойким сплавом, при этом плоский нож закреплен к державке,установленной шарнирно в продольном брусе с возможностью колебания в горизонтальной плоскости, причем державка имеет головку с рычагом, зафиксированным между пружинами сжатия, к плоскому ножу стойки закреплена стрельчатая плоскорежущая лапа с углом крошения, обеспечивающим рыхление почвы без выноса влажных слоев на поверхность, угол раствора лап принят из условия обеспечения скольжения сорняков вдоль лезвия лапы, глубинаобработки не должна превышать высоты передней режущей кромки плоского ножа, режущая кромка лезвий стрельчатых лап имеет верхнюю заточку и наплавку твердым сплавом нижней кромки. Недостатком известного устройства является скопление растительных остатков на стойке и лапе, низкое качество крошения почвенных комков и высокое тяговое сопротивление движению рабочего органа в почве. Это обусловлено тем, что державка своей задней частью под действием реакции почвы постоянно прижата к стенке отверстия в раме и имеет возможность совершать лишь вращательные колебательные движения, которые в малой степени способствуют снижению тягового сопротивления движению рабочего органа. Задача, которую решает полезная модель, заключается в уменьшении скопления растительных остатков на стойке и лапе, улучшении качества крошения почвенных комков и снижении тягового сопротивления движению рабочего органа в почве. Поставленная задача решается с помощью рабочего органа для поверхностной обработки почвы, содержащего раму с присоединенным к ней продольным брусом, на котором шарнирно с возможностью колебаний установлен рыхлительный рабочий орган со стойкой, причем стойка выполнена комбинированной, состоящей из плоского ножа с передней 2 88742012.12.30 режущей кромкой, выполненной под угломк горизонтальной плоскости, величина которого меньше угла трения сорняка о режущую кромку, имеющую заточку с левой стороны, а с правой стороны имеется наплавка твердым износостойким сплавом, при этом плоский нож закреплен к державке круглого сечения, установленной шарнирно в продольном брусе с возможностью колебания в виде поворота в горизонтальной плоскости,причем державка имеет головку с жестко закрепленным на ней на противоположной передней режущей кромке плоского ножа стороне рычагом с горизонтальной осью симметрии, к плоскому ножу стойки закреплена стрельчатая плоскорежущая лапа с углом крошения , обеспечивающим рыхление почвы без выноса влажных слоев на поверхность, уголраствора лап принят из условия обеспечения скольжения сорняков вдоль лезвия лапы, глубинаобработки не должна превышать высоты передней режущей кромки плоского ножа, режущая кромка лезвий стрельчатых лап имеет верхнюю заточку и наплавку твердым сплавом нижней кромки, где рычаг выполнен в виде расположенной в вертикальной плоскости плоской пружины с закрепленным на ее противоположном креплению к державке конце симметрично горизонтальной оси симметрии плоской пружины вертикальным стержнем, ось симметрии которого находится в вертикальной плоскости симметрии плоской пружины, длина которого больше размера плоской пружины в вертикальной плоскости и концы которого установлены с возможностью продольного перемещения в расположенных в продольном брусе и присоединенном к нему держателе пазах, оси симметрии которых находятся в вертикальной плоскости симметрии рабочего органа, а державка установлена в отверстии бруса с зазором 5-7 мм и к ней со стороны передней режущей кромки плоского ножа в вертикальной плоскости симметрии рабочего органа закреплена горизонтально расположенная винтовая цилиндрическая пружина растяжения, передний конец которой крепится к продольному брусу с возможностью изменения усилия ее натяжения. На фиг. 1 изображен рабочий орган, вид сбоку, на фиг. 2 - то же, вид сверху. Рабочий орган для поверхностной обработки почвы включает раму с присоединенным к ней продольным брусом 1, на котором в отверстии бруса с зазором 5-7 мм установлена державка 2 круглого сечения с возможностью колебаний в продольной горизонтальной плоскости. Державка 2 вместе с закрепленным на ней плоским ножом 3 образует стойку,на которой закреплена стрельчатая плоскорежущая лапа 4. Державка 2 имеет головку 5 с жестко закрепленным на ней на противоположной передней режущей кромке плоского ножа 3 стороне рычагом с горизонтальной осью симметрии, который выполнен в виде расположенной в вертикальной плоскости плоской пружины 6 с закрепленным на ее противоположном креплению к державке конце симметрично горизонтальной оси симметрии плоской пружины вертикальным стержнем 7, ось симметрии которого находится в вертикальной плоскости симметрии плоской пружины 6. Длина вертикального стержня 7 больше размера плоской пружины 6 в вертикальной плоскости и его концы установлены с возможностью продольного перемещения в расположенных в продольном брусе 1 и присоединенной к нему с помощью винтового соединения 8 держателе 9 пазах, оси симметрии которых находятся в вертикальной плоскости симметрии рабочего органа. К державке 1 со стороны передней режущей кромки 10 плоского ножа 3 в вертикальной плоскости симметрии рабочего органа закреплена горизонтально расположенная винтовая цилиндрическая пружина растяжения 11, передний конец которой крепится к продольному брусу 1 с возможностью изменения усилия ее натяжения с помощью винтового соединения с регулировочной гайкой 12. Передняя режущая кромка 10 плоского ножа 3 заточена с левой стороны и наплавлена твердым сплавом с правой стороны. Она выполнена под угломк горизонтальной плоскости, величина которого меньше угла трения сорняка о переднюю режущую кромку 10. Стрельчатая плоскорежущая лапа 4 выполнена с учетом угла крошения , обеспечивающим рыхление почвы без выноса влажных слоев на поверхность. Угол раствора лаппринят из условия обеспечения скольжения сорняков вдоль лезвия лапы. Глубина обработкирабочим органом не должна превышать высоты пе 3 88742012.12.30 редней режущей кромки 10. Режущая кромка лезвия 13 стрельчатых лап имеет верхнюю заточку и наплавку твердым сплавом нижней кромки. Рабочий орган для поверхностной обработки почвы работает следующим образом. Предварительно в соответствии с почвенными условиями, скоростным режимом и глубиной обработки с помощью регулировочной гайки 12 осуществляется предварительное натяжение винтовой цилиндрической пружины растяжения 11. При установившемся движении при обработке почвы, насыщенной сорняками, первой в работу вступает наклонная к горизонту под угломпередняя режущая кромка 10 плоского ножа 3. Стебель и корни сорной растительности за счет угла наклона лезвия 13 и поступательного перемещения рабочего органа скользят сверху вниз из-за отсутствия опоры для резания. При этом державка 2 перемещается под действием реакции почвы и усилия пружины 11 в пределах существующего зазора 5-7 мм в отверстии бруса, совершая при этом вибрирующие движения, способствующие уменьшению скопления растительных остатков на стойке и лапе, улучшению качества крошения почвенных комков и снижению тягового сопротивления движению рабочего органа в почве. При достижении поверхности поля стебель притормаживается. За счет силы инерции покоя и трения о поверхность верхнего сухого слоя почвы стебель приобретает упругую опору и разрезается режущей кромкой 10 плоского ножа 3 на две равные или неравные части. В случае нависания корней сорняков или посторонних предметов последние за счет угла наклонарежущей кромки 10 к горизонту увлекаются в нижние слои почвы и попадают под воздействие стрельчатой плоскорежущей лапы 4, перерезаются их режущими лезвиями и размещаются в разрыхленном слое почвы для перегнивания и улучшения структуры почвы. При обволакивании лезвия стрельчатой плоскорежущей лапы 4 сорняками или посторонними предметами усилие на лезвии возрастает и стрельчатая плоскорежущая лапа 4 за счет деформации плоской пружины 6 поворачивается в продольной горизонтальной плоскости, уголуменьшается и лезвие 13 освобождается от сорняка или постороннего предмета. Далее плоская пружина 6 возвращает лапу в исходное положение. При работе стрельчатая плоскорежущая лапа 4 будет совершать колебания постоянно,что предотвращает обволакивание рабочего органа растительными остатками, повышает качество крошения, полное механическое уничтожение сорняков, а односторонняя заточка режущих кромок ножа 3 и лап 4 с наплавкой твердым износостойким сплавом с другой стороны обеспечивает самозатачивание лезвий 10 и 13, полное уничтожение сорняков и качественную обработку верхнего слоя почвы. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
