Рабочий орган культиватора для сплошной обработки почв, засоренных камнями

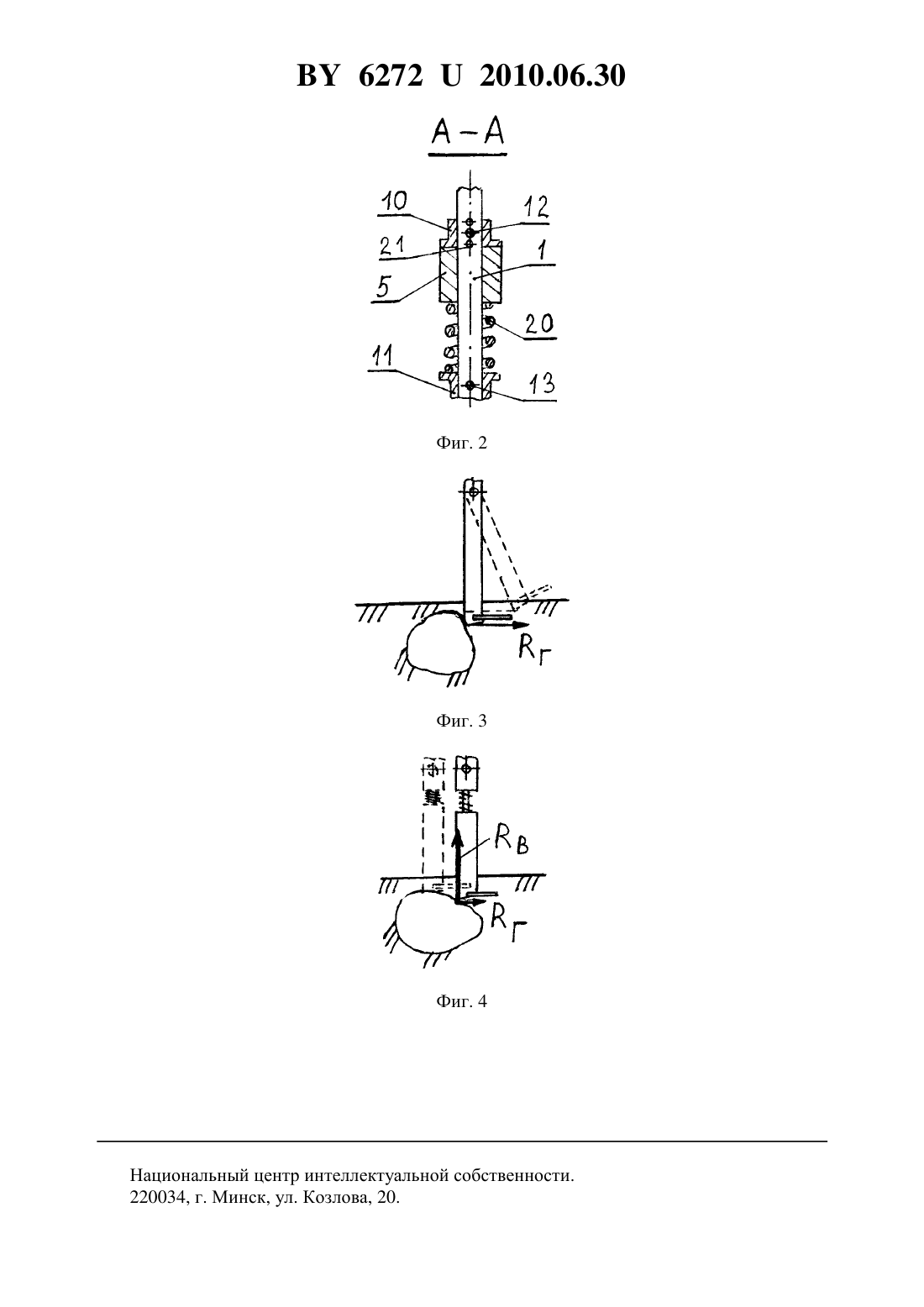

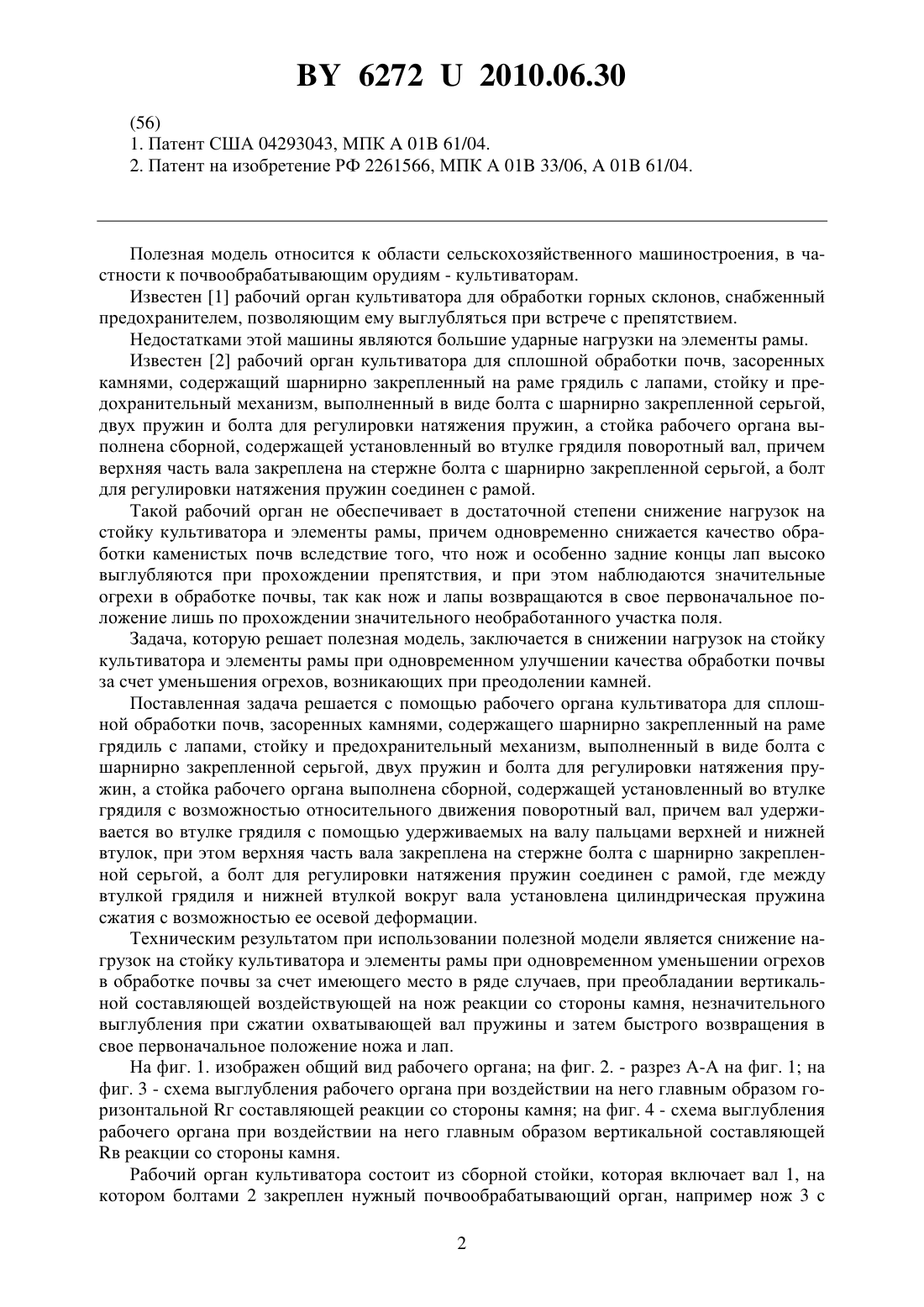

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РАБОЧИЙ ОРГАН КУЛЬТИВАТОРА ДЛЯ СПЛОШНОЙ ОБРАБОТКИ ПОЧВ, ЗАСОРЕННЫХ КАМНЯМИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван Николаевич Агейчик Валерий Александрович Романюк Николай Николаевич Агейчик Александр Валерьевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Рабочий орган культиватора для сплошной обработки почв, засоренных камнями, содержащий шарнирно закрепленный на раме грядиль с лапами, стойку и предохранительный механизм, выполненный в виде болта с шарнирно закрепленной серьгой, двух пружин и болта для регулировки натяжения пружин, а стойка рабочего органа выполнена сборной, содержащей установленный во втулке грядиля с возможностью относительного движения поворотный вал, причем вал удерживается во втулке грядиля с помощью удерживаемых на валу пальцами верхней и нижней втулок, при этом верхняя часть вала закреплена на стержне болта с шарнирно закрепленной серьгой, а болт для регулировки натяжения пружин соединен с рамой, отличающийся тем, что между втулкой грядиля и нижней втулкой вокруг вала установлена цилиндрическая пружина сжатия с возможностью ее осевой деформации.(56) 1. Патент США 04293043, МПК 01 61/04. 2. Патент на изобретение РФ 2261566, МПК 01 33/06,01 61/04. Полезная модель относится к области сельскохозяйственного машиностроения, в частности к почвообрабатывающим орудиям - культиваторам. Известен 1 рабочий орган культиватора для обработки горных склонов, снабженный предохранителем, позволяющим ему выглубляться при встрече с препятствием. Недостатками этой машины являются большие ударные нагрузки на элементы рамы. Известен 2 рабочий орган культиватора для сплошной обработки почв, засоренных камнями, содержащий шарнирно закрепленный на раме грядиль с лапами, стойку и предохранительный механизм, выполненный в виде болта с шарнирно закрепленной серьгой,двух пружин и болта для регулировки натяжения пружин, а стойка рабочего органа выполнена сборной, содержащей установленный во втулке грядиля поворотный вал, причем верхняя часть вала закреплена на стержне болта с шарнирно закрепленной серьгой, а болт для регулировки натяжения пружин соединен с рамой. Такой рабочий орган не обеспечивает в достаточной степени снижение нагрузок на стойку культиватора и элементы рамы, причем одновременно снижается качество обработки каменистых почв вследствие того, что нож и особенно задние концы лап высоко выглубляются при прохождении препятствия, и при этом наблюдаются значительные огрехи в обработке почвы, так как нож и лапы возвращаются в свое первоначальное положение лишь по прохождении значительного необработанного участка поля. Задача, которую решает полезная модель, заключается в снижении нагрузок на стойку культиватора и элементы рамы при одновременном улучшении качества обработки почвы за счет уменьшения огрехов, возникающих при преодолении камней. Поставленная задача решается с помощью рабочего органа культиватора для сплошной обработки почв, засоренных камнями, содержащего шарнирно закрепленный на раме грядиль с лапами, стойку и предохранительный механизм, выполненный в виде болта с шарнирно закрепленной серьгой, двух пружин и болта для регулировки натяжения пружин, а стойка рабочего органа выполнена сборной, содержащей установленный во втулке грядиля с возможностью относительного движения поворотный вал, причем вал удерживается во втулке грядиля с помощью удерживаемых на валу пальцами верхней и нижней втулок, при этом верхняя часть вала закреплена на стержне болта с шарнирно закрепленной серьгой, а болт для регулировки натяжения пружин соединен с рамой, где между втулкой грядиля и нижней втулкой вокруг вала установлена цилиндрическая пружина сжатия с возможностью ее осевой деформации. Техническим результатом при использовании полезной модели является снижение нагрузок на стойку культиватора и элементы рамы при одновременном уменьшении огрехов в обработке почвы за счет имеющего место в ряде случаев, при преобладании вертикальной составляющей воздействующей на нож реакции со стороны камня, незначительного выглубления при сжатии охватывающей вал пружины и затем быстрого возвращения в свое первоначальное положение ножа и лап. На фиг. 1. изображен общий вид рабочего органа на фиг. 2. - разрез А-А на фиг. 1 на фиг. 3 - схема выглубления рабочего органа при воздействии на него главным образом горизонтальной г составляющей реакции со стороны камня на фиг. 4 - схема выглубления рабочего органа при воздействии на него главным образом вертикальной составляющей в реакции со стороны камня. Рабочий орган культиватора состоит из сборной стойки, которая включает вал 1, на котором болтами 2 закреплен нужный почвообрабатывающий орган, например нож 3 с 2 62722010.06.30 лапами 4. Вал 1 вставлен с возможностью относительного движения во втулку грядиля 5,жестко присоединенную к грядилю 6, который шарнирно соединяется с планкой 7 на раме 8 пальцем 9. Вал 1 удерживается во втулке 5 с помощью верхней втулки 10 и нижней втулки 11, которые удерживаются на валу пальцами 12 и 13, причем между втулкой грядиля 5 и нижней втулкой 11 вокруг вала 1 установлена с возможностью ее осевой деформации цилиндрическая пружина сжатия 20. Для удержания рабочего органа в вертикальном положении на раме крепится упор 14. В верхней части вала 1 закреплен предохранительный механизм, состоящий из болта 15, к которому шарнирно прикреплена серьга 16, двух цилиндрических пружин растяжения 17 и болта 18 регулировки натяжения пружин растяжения 17, крепящегося на элементе рамы 19. Для регулировки предварительного сжатия пружины сжатия 20 в валу 1 выполнены регулировочные отверстия 21, в одно из которых вставляется палец 12 верхней втулки 10. Рабочий орган действует следующим образом. При выполнении технологического процесса нож 3 с лапами 4 заглубляется на заданную глубину обработки. Сила упругости пружин растяжения 17 и пружины сжатия 20 удерживает нож 3 в неподвижном состоянии до встречи с препятствием. При лобовой встрече ножа 3 с препятствием, при воздействии на него главным образом горизонтальной г составляющей реакции со стороны камня грядиль 6, шарнирно соединенный с рамой 8,начинает поворачиваться в продольно-вертикальной плоскости, пружины растяжения 17 растягиваются и наклон происходит до тех пор, пока нож 3 не пройдет препятствие, а после прохода препятствия пружины растяжения 17 возвращают нож 3 в исходное положение. При таком варианте преодоления ножом 3 препятствия наблюдаются значительные огрехи в обработке почвы, так как нож 3 и особенно лапы 4 возвращаются в свое первоначальное положение лишь по прохождении значительного необработанного участка поля. Если же одна из лап 4 встречается с препятствием на расстоянии не менее 5 см от центра(в противном случае происходит выглубление), вал 1 поворачивается во втулке грядиля 5 и лапа 4 обходит препятствие в горизонтальной плоскости. Причем, благодаря наличию серьги 16, шарнирно закрепленной на болте 15, пружины растяжения 17 растягиваются равномерно. При лобовой встрече ножа 3 с препятствием, при воздействии на него главным образом вертикальной составляющей в реакции со стороны камня, происходит незначительное выглубление в вертикальном направлении ножа 3 с лапами 4 за счет вертикального перемещения вала 1 относительно втулки грядиля 5 при одновременном сжатии пружины сжатия 20, а после преодоления препятствия возвращение их в исходное положение происходит под действием силы упругости пружины сжатия 20. При последнем варианте преодоления ножом 3 препятствия наблюдаются незначительные огрехи в обработке почвы, так как нож 3 и лапы 4 незначительно выглубляются и затем быстро возвращаются в свое первоначальное положение. Благодаря наличию болта 15 и болта 18 регулировки натяжения пружин растяжения 17 у стойки есть возможность бесступенчатого регулирования как (момента) углового поворота лапы в вертикальной плоскости, так и (момента) углового поворота лапы в горизонтальной плоскости в зависимости от типа обрабатываемой почвы. Применение данного рабочего органа позволяет повысить эксплуатационную надежность и срок службы культиваторов для каменистых почв и улучшить качество обработки почв. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
