Устройство двунаправленного обмена информацией

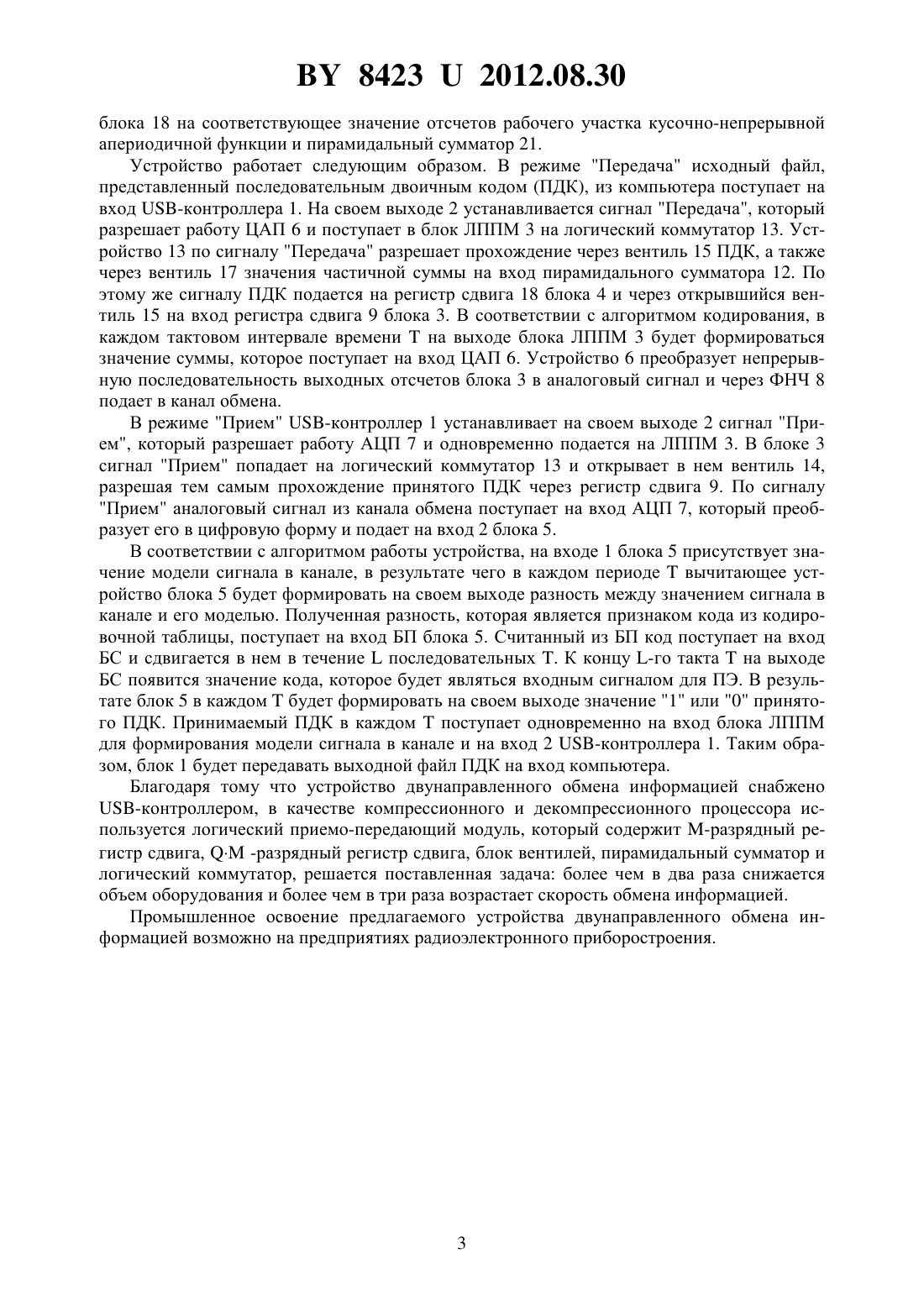

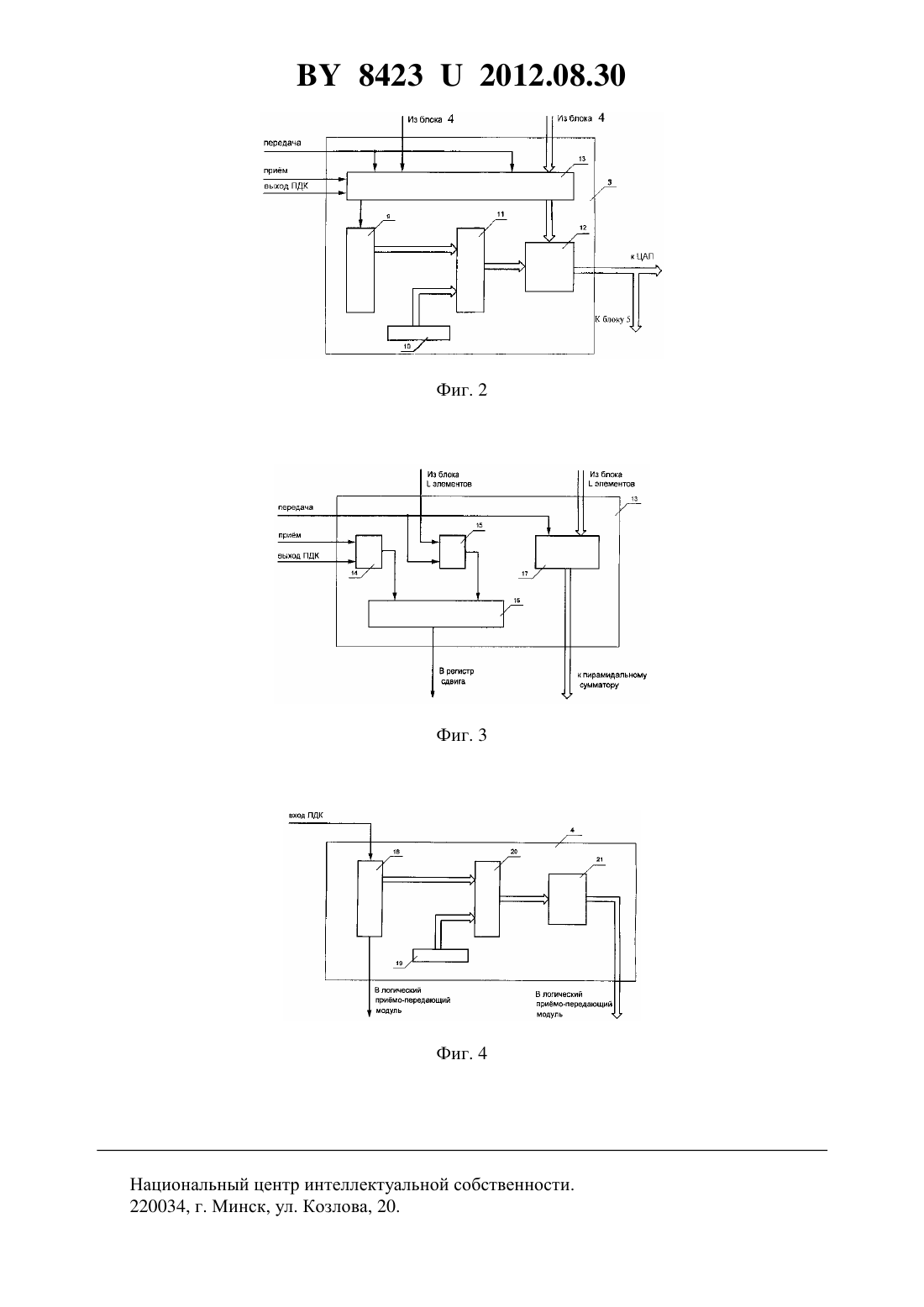

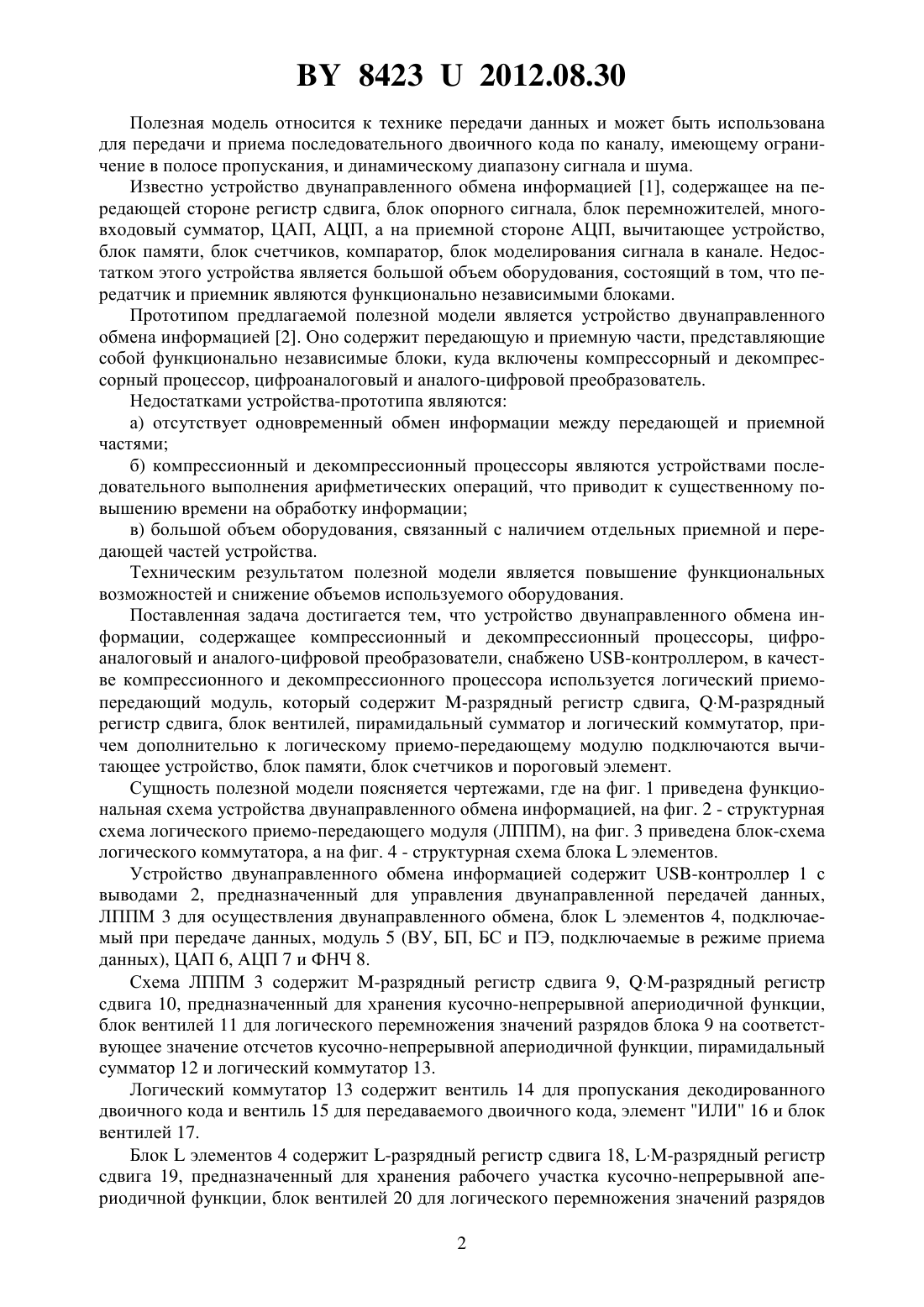

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДВУНАПРАВЛЕННОГО ОБМЕНА ИНФОРМАЦИЕЙ(71) Заявители Сычик Василий Андреевич Уласюк Николай Николаевич(72) Авторы Сычик Василий Андреевич Уласюк Николай Николаевич Саперов Анатолий Григорьевич(73) Патентообладатели Сычик Василий Андреевич Уласюк Николай Николаевич(57) Устройство двунаправленного обмена информацией, содержащее компрессионный и декомпрессионный процессор, цифроаналоговый и аналого-цифровой преобразователь,отличающееся тем, что оно снабжено -контроллером, в качестве компрессионного и декомпрессионного процессора используется логический приемо-передающий модуль,который содержит -разрядный регистр сдвига, -разрядный регистр сдвига, блок вентилей, пирамидальный сумматор и логический коммутатор, причем дополнительно к логическому приемо-передающему модулю подключается вычитающее устройство, блок памяти, блок счетчиков, пороговый элемент. 84232012.08.30 Полезная модель относится к технике передачи данных и может быть использована для передачи и приема последовательного двоичного кода по каналу, имеющему ограничение в полосе пропускания, и динамическому диапазону сигнала и шума. Известно устройство двунаправленного обмена информацией 1, содержащее на передающей стороне регистр сдвига, блок опорного сигнала, блок перемножителей, многовходовый сумматор, ЦАП, АЦП, а на приемной стороне АЦП, вычитающее устройство,блок памяти, блок счетчиков, компаратор, блок моделирования сигнала в канале. Недостатком этого устройства является большой объем оборудования, состоящий в том, что передатчик и приемник являются функционально независимыми блоками. Прототипом предлагаемой полезной модели является устройство двунаправленного обмена информацией 2. Оно содержит передающую и приемную части, представляющие собой функционально независимые блоки, куда включены компрессорный и декомпрессорный процессор, цифроаналоговый и аналого-цифровой преобразователь. Недостатками устройства-прототипа являются а) отсутствует одновременный обмен информации между передающей и приемной частями б) компрессионный и декомпрессионный процессоры являются устройствами последовательного выполнения арифметических операций, что приводит к существенному повышению времени на обработку информации в) большой объем оборудования, связанный с наличием отдельных приемной и передающей частей устройства. Техническим результатом полезной модели является повышение функциональных возможностей и снижение объемов используемого оборудования. Поставленная задача достигается тем, что устройство двунаправленного обмена информации, содержащее компрессионный и декомпрессионный процессоры, цифроаналоговый и аналого-цифровой преобразователи, снабжено -контроллером, в качестве компрессионного и декомпрессионного процессора используется логический приемопередающий модуль, который содержит -разрядный регистр сдвига, -разрядный регистр сдвига, блок вентилей, пирамидальный сумматор и логический коммутатор, причем дополнительно к логическому приемо-передающему модулю подключаются вычитающее устройство, блок памяти, блок счетчиков и пороговый элемент. Сущность полезной модели поясняется чертежами, где на фиг. 1 приведена функциональная схема устройства двунаправленного обмена информацией, на фиг. 2 - структурная схема логического приемо-передающего модуля (ЛППМ), на фиг. 3 приведена блок-схема логического коммутатора, а на фиг. 4 - структурная схема блокаэлементов. Устройство двунаправленного обмена информацией содержит -контроллер 1 с выводами 2, предназначенный для управления двунаправленной передачей данных,ЛППМ 3 для осуществления двунаправленного обмена, блокэлементов 4, подключаемый при передаче данных, модуль 5 (ВУ, БП, БС и ПЭ, подключаемые в режиме приема данных), ЦАП 6, АЦП 7 и ФНЧ 8. Схема ЛППМ 3 содержит -разрядный регистр сдвига 9, -разрядный регистр сдвига 10, предназначенный для хранения кусочно-непрерывной апериодичной функции,блок вентилей 11 для логического перемножения значений разрядов блока 9 на соответствующее значение отсчетов кусочно-непрерывной апериодичной функции, пирамидальный сумматор 12 и логический коммутатор 13. Логический коммутатор 13 содержит вентиль 14 для пропускания декодированного двоичного кода и вентиль 15 для передаваемого двоичного кода, элемент ИЛИ 16 и блок вентилей 17. Блокэлементов 4 содержит -разрядный регистр сдвига 18, -разрядный регистр сдвига 19, предназначенный для хранения рабочего участка кусочно-непрерывной апериодичной функции, блок вентилей 20 для логического перемножения значений разрядов 2 84232012.08.30 блока 18 на соответствующее значение отсчетов рабочего участка кусочно-непрерывной апериодичной функции и пирамидальный сумматор 21. Устройство работает следующим образом. В режиме Передача исходный файл,представленный последовательным двоичным кодом (ПДК), из компьютера поступает на вход -контроллера 1. На своем выходе 2 устанавливается сигнал Передача, который разрешает работу ЦАП 6 и поступает в блок ЛППМ 3 на логический коммутатор 13. Устройство 13 по сигналу Передача разрешает прохождение через вентиль 15 ПДК, а также через вентиль 17 значения частичной суммы на вход пирамидального сумматора 12. По этому же сигналу ПДК подается на регистр сдвига 18 блока 4 и через открывшийся вентиль 15 на вход регистра сдвига 9 блока 3. В соответствии с алгоритмом кодирования, в каждом тактовом интервале временина выходе блока ЛППМ 3 будет формироваться значение суммы, которое поступает на вход ЦАП 6. Устройство 6 преобразует непрерывную последовательность выходных отсчетов блока 3 в аналоговый сигнал и через ФНЧ 8 подает в канал обмена. В режиме Прием -контроллер 1 устанавливает на своем выходе 2 сигнал Прием, который разрешает работу АЦП 7 и одновременно подается на ЛППМ 3. В блоке 3 сигнал Прием попадает на логический коммутатор 13 и открывает в нем вентиль 14,разрешая тем самым прохождение принятого ПДК через регистр сдвига 9. По сигналу Прием аналоговый сигнал из канала обмена поступает на вход АЦП 7, который преобразует его в цифровую форму и подает на вход 2 блока 5. В соответствии с алгоритмом работы устройства, на входе 1 блока 5 присутствует значение модели сигнала в канале, в результате чего в каждом периодевычитающее устройство блока 5 будет формировать на своем выходе разность между значением сигнала в канале и его моделью. Полученная разность, которая является признаком кода из кодировочной таблицы, поступает на вход БП блока 5. Считанный из БП код поступает на вход БС и сдвигается в нем в течениепоследовательных . К концу -го тактана выходе БС появится значение кода, которое будет являться входным сигналом для ПЭ. В результате блок 5 в каждомбудет формировать на своем выходе значение 1 или 0 принятого ПДК. Принимаемый ПДК в каждомпоступает одновременно на вход блока ЛППМ для формирования модели сигнала в канале и на вход 2 -контроллера 1. Таким образом, блок 1 будет передавать выходной файл ПДК на вход компьютера. Благодаря тому что устройство двунаправленного обмена информацией снабжено-контроллером, в качестве компрессионного и декомпрессионного процессора используется логический приемо-передающий модуль, который содержит -разрядный регистр сдвига,-разрядный регистр сдвига, блок вентилей, пирамидальный сумматор и логический коммутатор, решается поставленная задача более чем в два раза снижается объем оборудования и более чем в три раза возрастает скорость обмена информацией. Промышленное освоение предлагаемого устройства двунаправленного обмена информацией возможно на предприятиях радиоэлектронного приборостроения. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
