Устройство для образования уширения в скважине

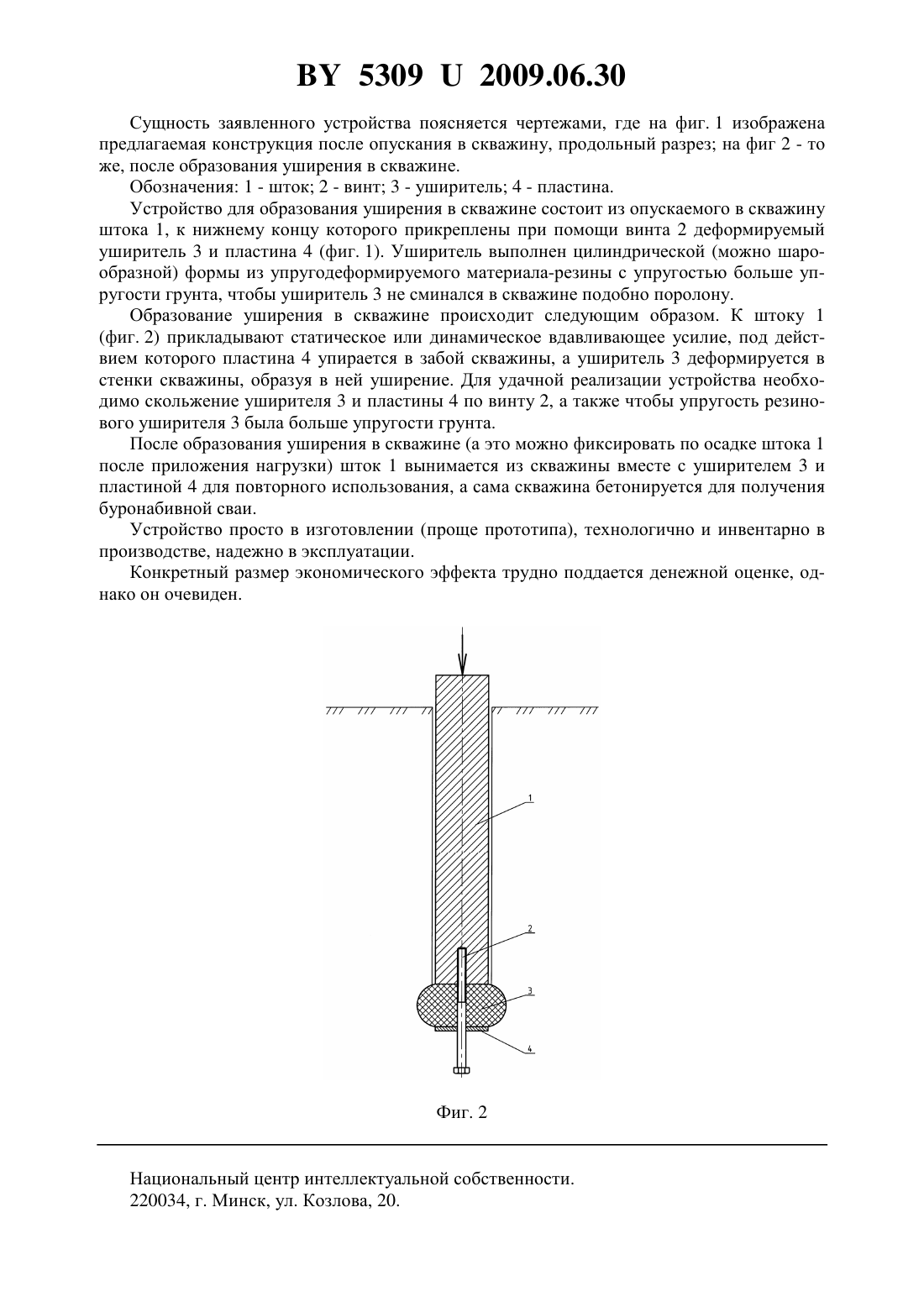

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОБРАЗОВАНИЯ УШИРЕНИЯ В СКВАЖИНЕ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Пойта Птр Степанович Чернюк Владимир Петрович Семенюк Сергей Михайлович Бондарь Александр Витальевич(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) 1. Устройство для образования уширения в скважине, включающее опускаемый в скважину шток, к нижнему концу которого прикреплены деформируемый уширитель с пластиной, отличающееся тем, что уширитель выполнен цилиндрической или шарообразной формы из упругодеформируемого материала, например резины, с упругостью больше упругости грунта, причем пластина и уширитель связаны с штоком с возможностью продольного перемещения и деформации уширителя, например, при помощи винта или шурупа. 2. Устройство по п. 1, отличающееся тем, что диаметр уширителя и пластины выполнен на 1-2 см меньше диаметра скважины.(56) 1. А.с. СССР 1745859. Устройство для образования уширения в скважине / В.П.Чернюка и др. МПК Е 21 В 7/28. Заявл. 25.04.1990. Опубл. 07.07.1992 // БИ 25 (аналог). 2. Патент РБ 7492. Устройство для образования уширения в скважине / В.П.Чернюка и др. МПК Е 21 В 7/28. Заявл. 16.07.2002. Опубл. 30.03.2004 (прототип). Полезная модель относится к области строительства, в частности к сооружению фундаментов, и может быть использована в устройствах для образования уширения в забое скважин с целью создания буронабивной сваи с уширенной пятой. Известно устройство для образования уширения в скважине, содержащее опускаемый в скважину шток, к нижнему концу которого прикреплены деформируемый уширитель и ударная часть с якорем и электромагнитом, а также привод уширителя с штоком 1. Недостатками известного устройства являются сложность конструкции, в частности уширителя, из-за наличия электромагнита, якоря, сложного штока, привода, а также нетехнологичность образования уширений в связи с образованием уширения за несколько поворотов уширителя, применением специальной буровой машины. Наиболее близким техническим решением к предлагаемому является устройство для образования уширения в скважине, включающее опускаемый в скважину шток, к нижнему концу которого прикреплены деформируемый уширитель с пластиной 2. Недостатками этого устройства являются сложность конструкции из-за наличия сложного уширителя тороидальной формы, втулок, а также возможности образования уширения в скважине за несколько поворотов уширителя. Задачей настоящей полезной модели является устранение указанных недостатков, т.е. упрощение конструкции устройства и повышение технологичности производства работ. Поставленные задачи решаются тем, что в известном устройстве для образования уширения в скважине, содержащем опускаемый в скважину шток, к нижнему концу которого прикреплены деформируемый уширитель с пластиной, уширитель выполнен цилиндрической или шарообразной формы из упругодеформируемого материала, например резины, с упругостью больше упругости грунта, причем пластина и уширитель связаны с штоком с возможностью продольного перемещения и деформации уширителя, например,при помощи винта или шурупа. Диаметр уширителя и пластины выполнен на 1-2 см меньше диаметра скважины. В результате приложения любой (статической или динамической) нагрузки посредством штока уширитель из резины деформируется в скважине, превращаясь в шар, сминает стенки скважины, образуя уширение за счет большей упругости материала уширителя по сравнению с грунтом и наличия ниже уширителя круглой пластины. Таким образом достигается работоспособность устройства. Отличительными признаками являются следующие 1. Уширитель выполнен цилиндрической или шарообразной формы. 2. Уширитель изготовлен из упругодеформируемого материала - резины. 3. Упругость уширителя больше упругости грунта. 4. Пластина и уширитель связаны с штоком с возможностью деформации уширителя при помощи винта или шурупа. 5. Диаметр уширителя и пластины выполнен на 1-2 см меньше диаметра скважины. Таким образом, имеются отличия, обладающие существенностью и новизной, позволяющие решать поставленные задачи, - упростить конструкцию устройства и улучшить технологичность производства работ, что позволит считать устройство полезной моделью. Конструкция работоспособна. Сравнение с другими техническими решениями в данной области строительства не позволило выявить в них признаки, дискредитирующие новизну технического решения. По крайней мере, авторам подобные решения не известны. 2 53092009.06.30 Сущность заявленного устройства поясняется чертежами, где на фиг. 1 изображена предлагаемая конструкция после опускания в скважину, продольный разрез на фиг 2 - то же, после образования уширения в скважине. Обозначения 1 - шток 2 - винт 3 - уширитель 4 - пластина. Устройство для образования уширения в скважине состоит из опускаемого в скважину штока 1, к нижнему концу которого прикреплены при помощи винта 2 деформируемый уширитель 3 и пластина 4 (фиг. 1). Уширитель выполнен цилиндрической (можно шарообразной) формы из упругодеформируемого материала-резины с упругостью больше упругости грунта, чтобы уширитель 3 не сминался в скважине подобно поролону. Образование уширения в скважине происходит следующим образом. К штоку 1(фиг. 2) прикладывают статическое или динамическое вдавливающее усилие, под действием которого пластина 4 упирается в забой скважины, а уширитель 3 деформируется в стенки скважины, образуя в ней уширение. Для удачной реализации устройства необходимо скольжение уширителя 3 и пластины 4 по винту 2, а также чтобы упругость резинового уширителя 3 была больше упругости грунта. После образования уширения в скважине (а это можно фиксировать по осадке штока 1 после приложения нагрузки) шток 1 вынимается из скважины вместе с уширителем 3 и пластиной 4 для повторного использования, а сама скважина бетонируется для получения буронабивной сваи. Устройство просто в изготовлении (проще прототипа), технологично и инвентарно в производстве, надежно в эксплуатации. Конкретный размер экономического эффекта трудно поддается денежной оценке, однако он очевиден. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
