Устройство для образования уширения в скважине

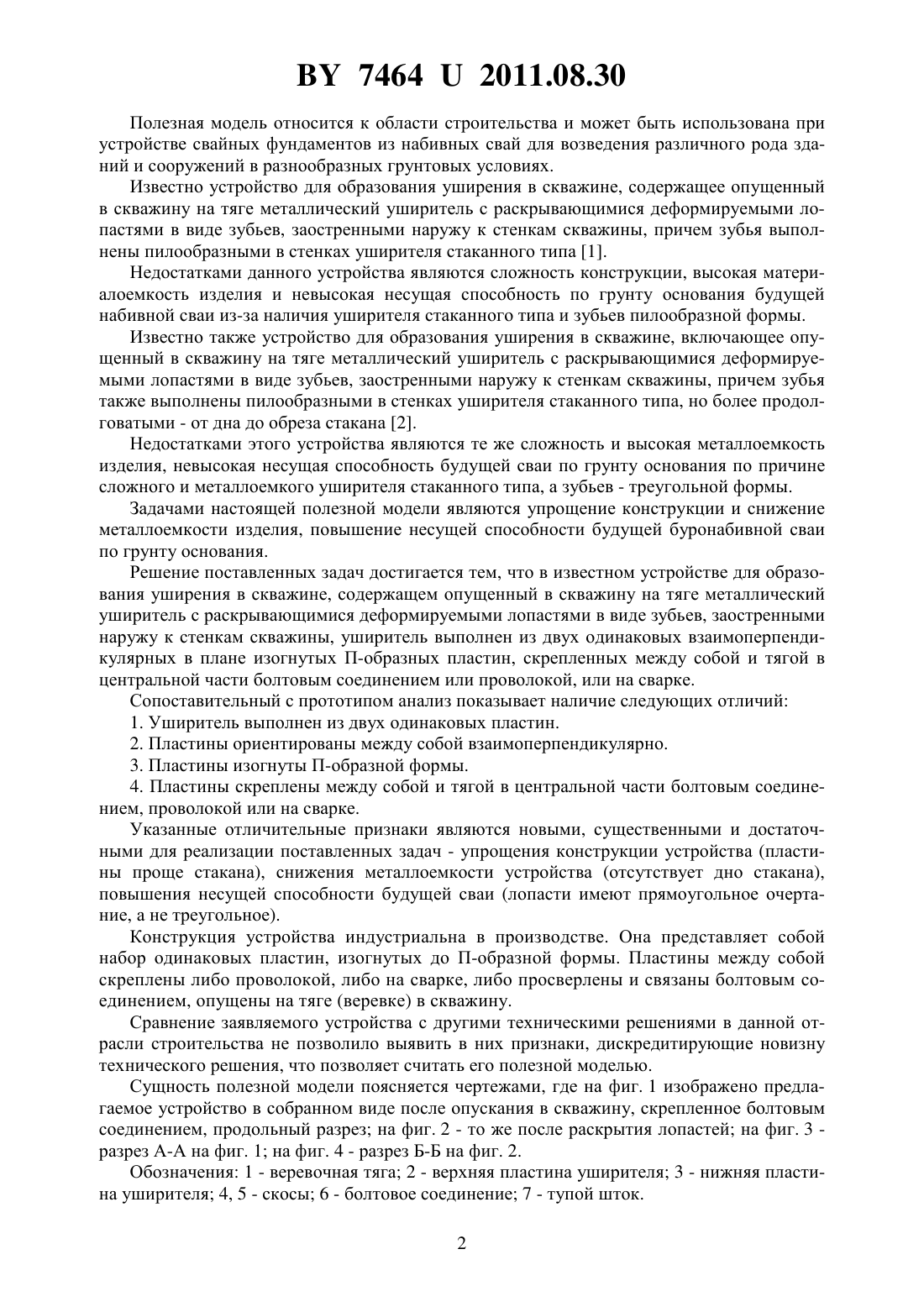

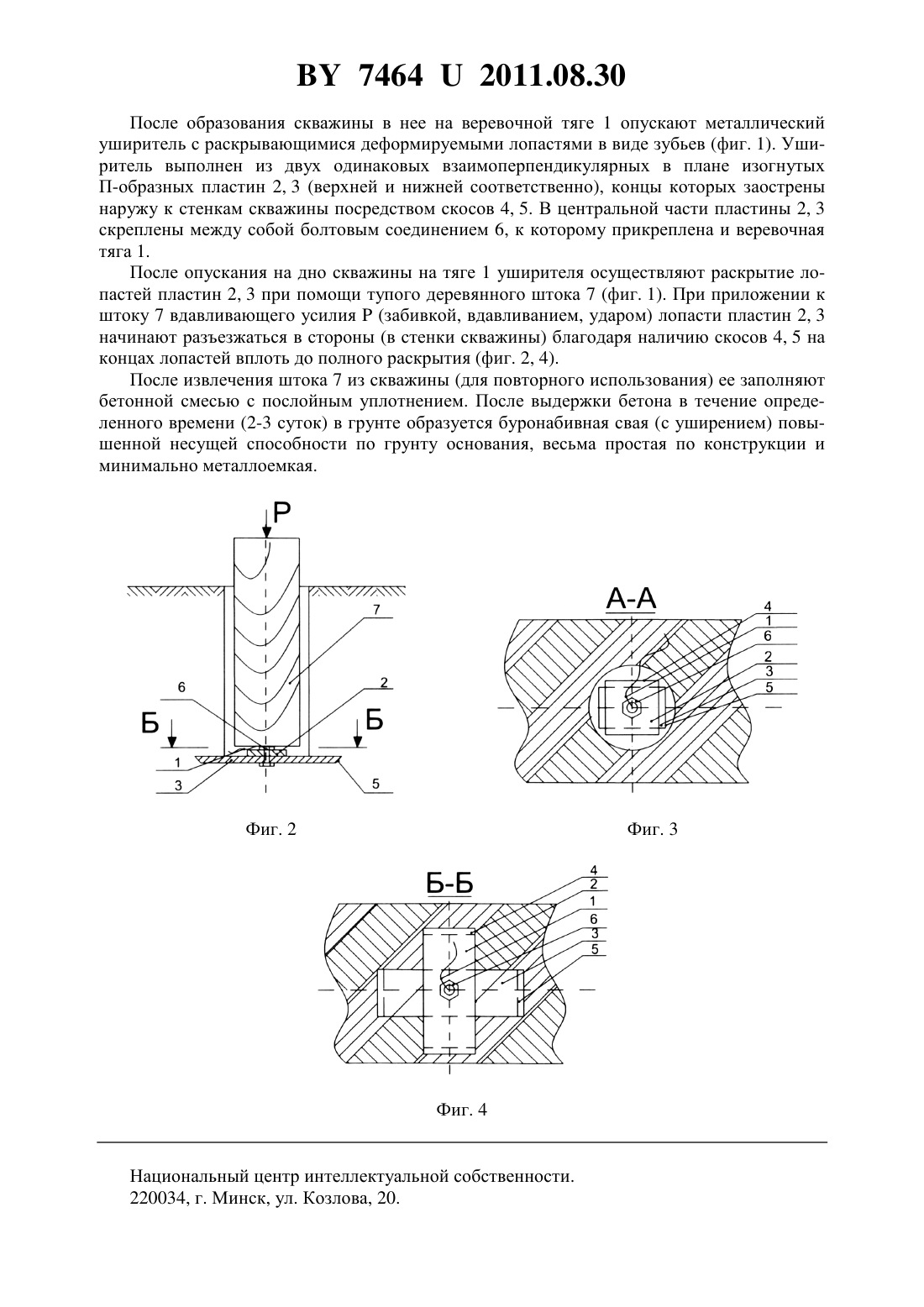

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОБРАЗОВАНИЯ УШИРЕНИЯ В СКВАЖИНЕ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Чернюк Владимир Петрович Лешко Галина Витальевна Пчелина Татьяна Вячеславовна Антонюк Александр Валерьевич(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) Устройство для образования уширения в скважине, содержащее опущенный на тяге металлический уширитель с раскрывающимися деформируемыми лопастями в виде зубьев, заостренными наружу к стенкам скважины, отличающееся тем, что уширитель выполнен из двух одинаковых взаимоперпендикулярных в плане изогнутых П-образных пластин, скрепленных между собой и тягой в центральной части болтовым соединением или проволокой, или на сварке.(56) 1. Чернюк В.П. Способ возведения набивной сваи Патент РБ на изобретение 9185,МПК 02 5/44. Заявл. 12.10.2004. Опубл. 30.04.2007 (аналог). 2. Пойта П.С., Чернюк В.П. и др. Устройство для образования уширения в скважине Патент РБ на полезную модель 4869, МПК 02 5/34. Заявл. 16.05.2008. Опубл. 30.12.2008 (прототип). 74642011.08.30 Полезная модель относится к области строительства и может быть использована при устройстве свайных фундаментов из набивных свай для возведения различного рода зданий и сооружений в разнообразных грунтовых условиях. Известно устройство для образования уширения в скважине, содержащее опущенный в скважину на тяге металлический уширитель с раскрывающимися деформируемыми лопастями в виде зубьев, заостренными наружу к стенкам скважины, причем зубья выполнены пилообразными в стенках уширителя стаканного типа 1. Недостатками данного устройства являются сложность конструкции, высокая материалоемкость изделия и невысокая несущая способность по грунту основания будущей набивной сваи из-за наличия уширителя стаканного типа и зубьев пилообразной формы. Известно также устройство для образования уширения в скважине, включающее опущенный в скважину на тяге металлический уширитель с раскрывающимися деформируемыми лопастями в виде зубьев, заостренными наружу к стенкам скважины, причем зубья также выполнены пилообразными в стенках уширителя стаканного типа, но более продолговатыми - от дна до обреза стакана 2. Недостатками этого устройства являются те же сложность и высокая металлоемкость изделия, невысокая несущая способность будущей сваи по грунту основания по причине сложного и металлоемкого уширителя стаканного типа, а зубьев - треугольной формы. Задачами настоящей полезной модели являются упрощение конструкции и снижение металлоемкости изделия, повышение несущей способности будущей буронабивной сваи по грунту основания. Решение поставленных задач достигается тем, что в известном устройстве для образования уширения в скважине, содержащем опущенный в скважину на тяге металлический уширитель с раскрывающимися деформируемыми лопастями в виде зубьев, заостренными наружу к стенкам скважины, уширитель выполнен из двух одинаковых взаимоперпендикулярных в плане изогнутых П-образных пластин, скрепленных между собой и тягой в центральной части болтовым соединением или проволокой, или на сварке. Сопоставительный с прототипом анализ показывает наличие следующих отличий 1. Уширитель выполнен из двух одинаковых пластин. 2. Пластины ориентированы между собой взаимоперпендикулярно. 3. Пластины изогнуты П-образной формы. 4. Пластины скреплены между собой и тягой в центральной части болтовым соединением, проволокой или на сварке. Указанные отличительные признаки являются новыми, существенными и достаточными для реализации поставленных задач - упрощения конструкции устройства (пластины проще стакана), снижения металлоемкости устройства (отсутствует дно стакана),повышения несущей способности будущей сваи (лопасти имеют прямоугольное очертание, а не треугольное). Конструкция устройства индустриальна в производстве. Она представляет собой набор одинаковых пластин, изогнутых до П-образной формы. Пластины между собой скреплены либо проволокой, либо на сварке, либо просверлены и связаны болтовым соединением, опущены на тяге (веревке) в скважину. Сравнение заявляемого устройства с другими техническими решениями в данной отрасли строительства не позволило выявить в них признаки, дискредитирующие новизну технического решения, что позволяет считать его полезной моделью. Сущность полезной модели поясняется чертежами, где на фиг. 1 изображено предлагаемое устройство в собранном виде после опускания в скважину, скрепленное болтовым соединением, продольный разрез на фиг. 2 - то же после раскрытия лопастей на фиг. 3 разрез А-А на фиг. 1 на фиг. 4 - разрез Б-Б на фиг. 2. Обозначения 1 - веревочная тяга 2 - верхняя пластина уширителя 3 - нижняя пластина уширителя 4, 5 - скосы 6 - болтовое соединение 7 - тупой шток. 2 74642011.08.30 После образования скважины в нее на веревочной тяге 1 опускают металлический уширитель с раскрывающимися деформируемыми лопастями в виде зубьев (фиг. 1). Уширитель выполнен из двух одинаковых взаимоперпендикулярных в плане изогнутых П-образных пластин 2, 3 (верхней и нижней соответственно), концы которых заострены наружу к стенкам скважины посредством скосов 4, 5. В центральной части пластины 2, 3 скреплены между собой болтовым соединением 6, к которому прикреплена и веревочная тяга 1. После опускания на дно скважины на тяге 1 уширителя осуществляют раскрытие лопастей пластин 2, 3 при помощи тупого деревянного штока 7 (фиг. 1). При приложении к штоку 7 вдавливающего усилия(забивкой, вдавливанием, ударом) лопасти пластин 2, 3 начинают разъезжаться в стороны (в стенки скважины) благодаря наличию скосов 4, 5 на концах лопастей вплоть до полного раскрытия (фиг. 2, 4). После извлечения штока 7 из скважины (для повторного использования) ее заполняют бетонной смесью с послойным уплотнением. После выдержки бетона в течение определенного времени (2-3 суток) в грунте образуется буронабивная свая (с уширением) повышенной несущей способности по грунту основания, весьма простая по конструкции и минимально металлоемкая. Фиг. 4 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
