Устройство для образования уширения в скважине

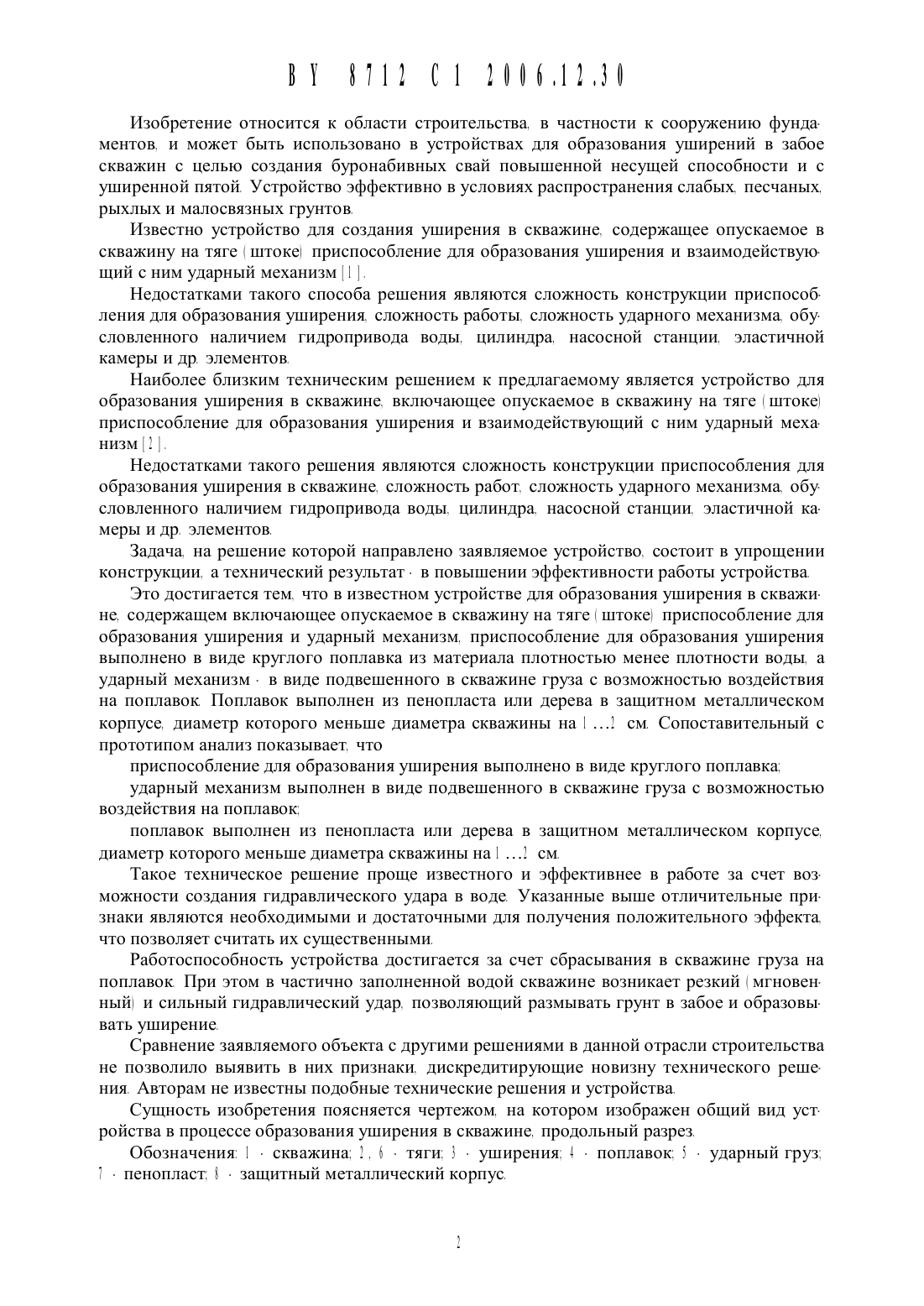

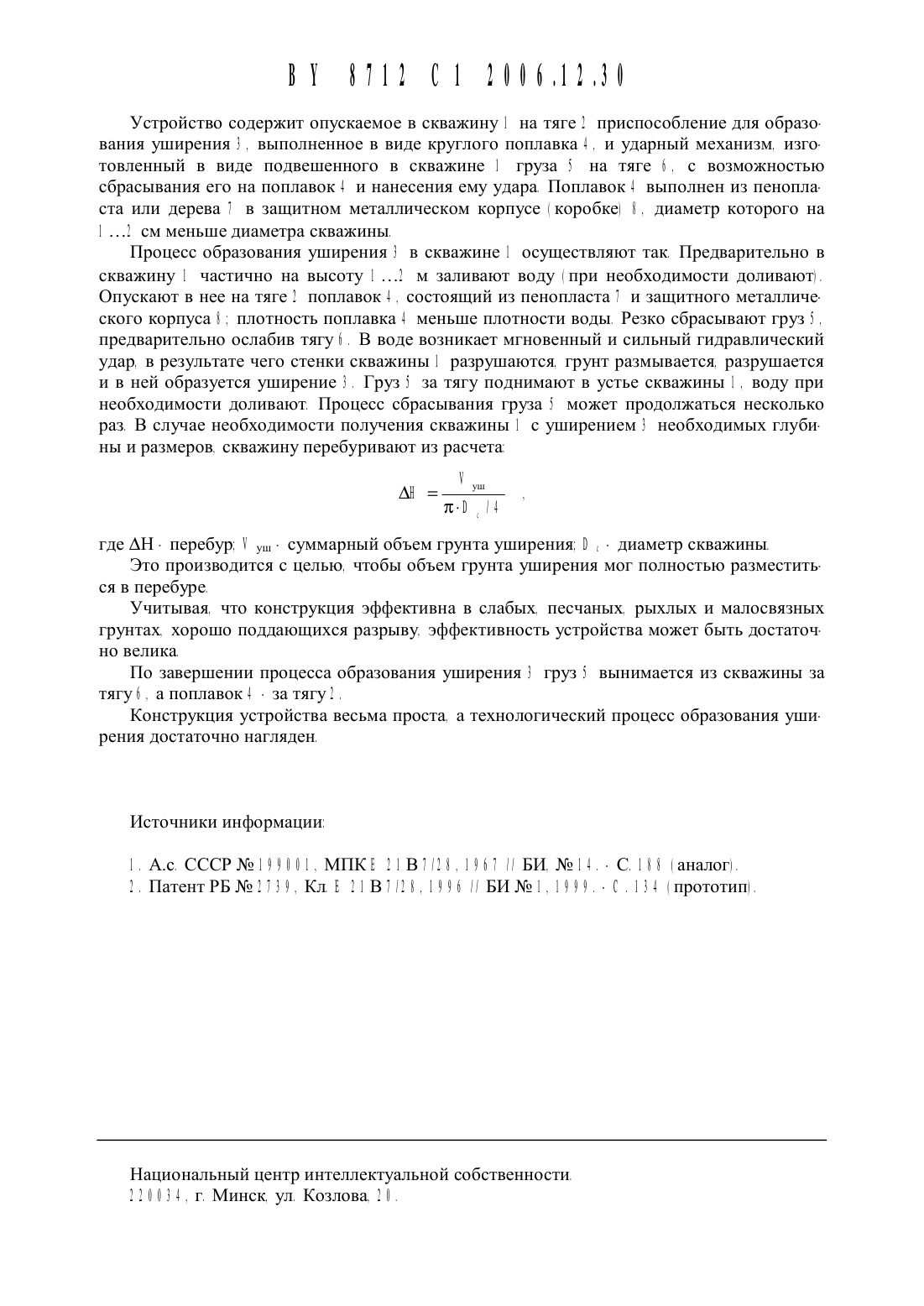

05 0 0 УСТРОЙСТВО ДЛЯ ОБРАЗОВАНИЯ УШИРЕНИЯ В СКВАЖИНЕ00 0 0 Патентообладатель Учреждение образования Брестский государственный технический университет 00 0 0Брестский государственный техни- 0 ческийуниверситет 0 В 00 00 0000000 А.0905 00 2 0 Авторы Чернюк Владимир Петро- В 0 00 0 0 С 0 . 2 0 0 2 .вич Самкевич Виталий Анатольевич 00 0 00 . Устройство для образования уширения в скважине. содержащее опускаемое в скважину на тяге приспособление для образования уширения и ударный механизм. отличаюЩееся тем. ЧТО приспособление для образования уширения выполнено в виде круглого поплавка из материала плотностью менее плотности воды. а ударный механизм - в виде подвешенного в скважине груза с возможностью воздействия на поплавок2 . Устройство по п 0 . отличающееся тем. ЧТО поплавок выполнен из пенопласта или дерева в зашитном металлическом корпусе. диаметр которого меньше диаметра скважины на 0 -2 см.Изобретение относится К области строительства. в частности К сооружению фундаментов. и может быть использовано в устройствах для образования уширений в забое скважин с целью создания буронабивнь 1 х свай повышенной несущей способности и с уширенной пятой. Устройство эффективно в условиях распространения слабых. песчаных. рыхлых и малосвязнь 1 х грунтовИзвестно устройство для создания уширения в скважине. содержащее опускаемое в скважину на тяге 0 штоке) приспособление для образования уширения и взаимодействующий с ним ударный механизм 0 1 .Недостатками такого способа решения являются сложность конструкции приспособления для образования уширения. сложность работы. сложность ударного механизма. обусловленного наличием гидропривода воды. цилиндра. насосной станции. эластичной камеры и др. элементовНаиболее близким техническим решением к предлагаемому является устройство для образования уширения в скважине. включающее опускаемое в скважину на тяге 0 штоке) приспособление для образования уширения и взаимодействующий с ним ударный механизм 1 .Недостатками такого решения являются сложность конструкции приспособления для образования уширения в скважине. сложность работ. сложность ударного механизма. обу словленного наличием гидропривода воды. цилиндра. насосной станции. эластичной камеры и др. элементов.Задача на решение которой направлено заявляемое устройство. состоит в упрощении конструкции. а технический результат - в повышении эффективности работы устройства.Это достигается тем. что в известном устройстве для образования уширения в скважине. содержащем включающее опускаемое в скважину на тяге 0 штоке) приспособление для образования уширения и ударный механизм. приспособление для образования уширения выполнено в виде круглого поплавка из материала плотностью менее плотности воды. а ударный механизм - в виде подвешенного в скважине груза с возможностью воздействия на поплавок. Поплавок выполнен из пенопласта или дерева в защитном металлическом корпусе. диаметр которого меньше диаметра скважины на 0 2 см Сопоставительный с прототипом анализ показывает. чтоприспособление для образования уширения выполнено в виде круглого поплавкаударный механизм выполнен в виде подвешенного в скважине груза с возможностью воздействия на поплавокпоплавок выполнен из пенопласта или дерева в защитном металлическом корпусе. диаметр которого меньше диаметра скважины на 0 2 см.Такое техническое решение проще известного и эффективнее в работе за счет возможности создания гидравлического удара в воде Указанные выше отличительные признаки являются необходимыми и достаточными для получения положительного эффекта. что позволяет считать их существеннымиРаботоспособность устройства достигается за счет сбрасывания в скважине груза на поплавок. При этом в частично заполненной водой скважине возникает резкий мгновенный) и сильный гидравлический удар. позволяющий размывать грунт в забое и образовь 1 вать уширениеСравнение заявляемого объекта с другими решениями в данной отрасли строительства не позволило выявить в них признаки. дискредитирующие новизну технического решения Авторам не известны подобные технические решения и устройстваСущность изобретения поясняется чертежом. на котором изображен общий вид устройства в процессе образования уширения в скважине. продольный разрезУстройство содержит спускаемое в скважину 0 на тяге 2 приспособление для образования уширения Э . выполненное в виде круглого поплавка 0 . и ударный механизм. изготовленный в виде подвешенного в скважине 0 груза 5 на тяге 0 . с возможностью сбрасывания его на поплавок 0 и нанесения ему удара Поплавок 0 выполнен из пенопласта или дерева 7 в защитном металлическом корпусе коробке 0 . диаметр которого на 0 2 см меньше диаметра скважиныПроцесс образования уширения 3 в скважине 0 осуществляют так. Предварительно в скважину 0 частично на высоту 0 2 м заливают воду при необходимости доливают). Опускают в нее на тяге 2 поплавок 0 . состоящий из пенопласта 7 и защитного металлического корпуса 0 плотность поплавка 0 меньше плотности воды Резко сбрасывают груз 5 . предварительно ослабив тягу 0 . В воде возникает мгновенный и сильный гидравлический удар. в результате чего стенки скважины 0 разрушаются. грунт размывается. разрушается и в ней образуется уширение 3 . Груз 5 за тягу поднимают в устье скважины 0 . воду при необходимости доливают Процесс сбрасывания груза 5 может продолжаться несколько раз В случае необходимости получения скважины 0 с уширением 3 необходимых глубины и размеров. скважину перебуривают из расчетагде АН- перебур 0 уш суммарный объем грунта уширения В д - диаметр скважины.Это производится с целью. чтобы объем грунта уширения мог полностью разместиться в перебуре.Учитывая. что конструкция эффективна в слабых. песчаных. рыхлых и малосвязных грунтах. хорошо поддающихся разрыву. эффективность устройства может быть достаточно велика.По завершении процесса образования уширения 3 груз 5 вынимается из скважины за тягу 0 . а поплавок 0 - за тягу 2 .Конструкция устройства весьма проста. а технологический процесс образования уширения достаточно нагляденНациональный центр интеллектуальной собственности. 2 2 0 0 3 0 . г Минск. ул Козлова. 2 0 .
