Тренировочное устройство

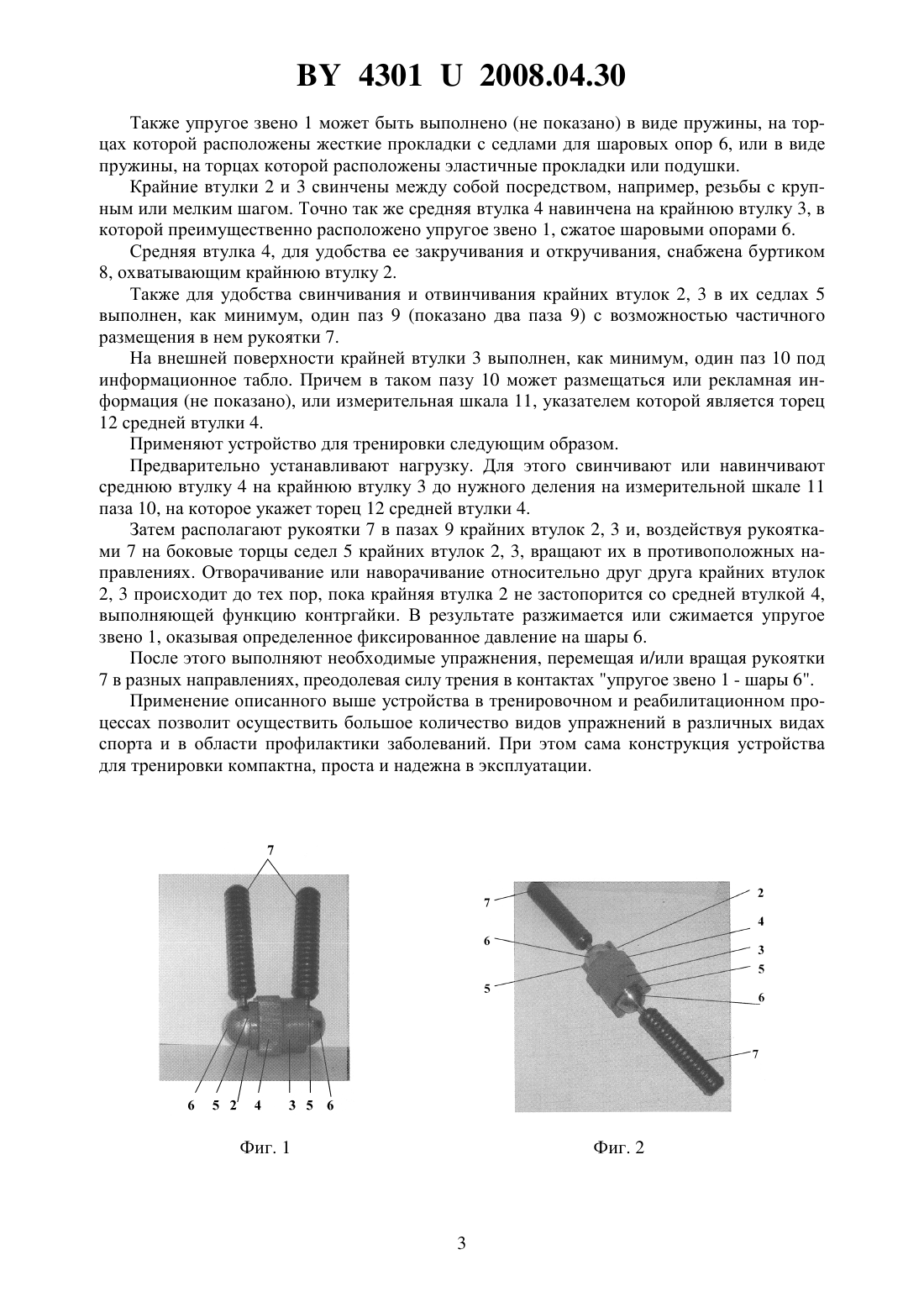

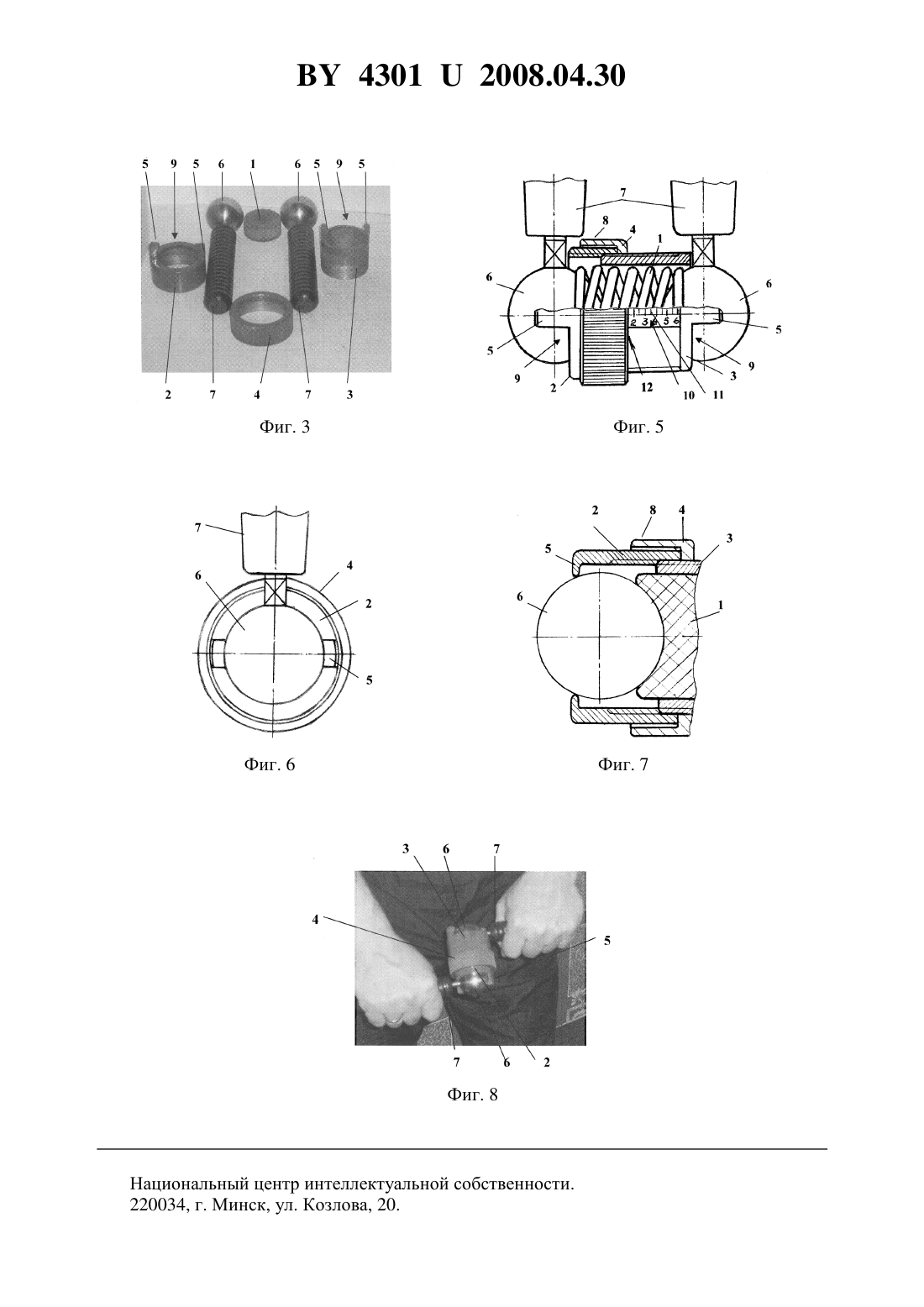

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Павлович Александр Эдуардович(72) Автор Павлович Александр Эдуардович(73) Патентообладатель Павлович Александр Эдуардович(57) 1. Тренировочное устройство, содержащее упругое звено с шарами, расположенными в сборном звене, в котором выполнен как минимум один паз под информационное табло,при этом сборное звено образовано крайними и средней втулками, отличающееся тем,что паз под информационное табло выполнен в одной из крайних втулок. 2. Устройство по п. 1, отличающееся тем, что паз под информационное табло выполнен на внешней поверхности крайней втулки, на которую навинчена средняя втулка. 3. Устройство по п. 1, отличающееся тем, что в пазу под информационное табло размещена рекламная информация. 4. Устройство по п. 2, отличающееся тем, что в пазу под информационное табло размещена измерительная шкала, указатель которой расположен на торце средней втулки.(56) 1. Юшкевич Т.П., Васюк В.Е. и Буланов В.А. Применение технических средств в обучении и тренировке спортсменов. - Мн. Полымя, 1987. - С. 130-131, рис. 136. 2. Патент 840 , МПК А 63 В 21/00, приоритет от 2002.07.26, опубл. 2003.03.30 Фиг. 4 Полезная модель относится в основном к области спорта и физической культуры. Устройство по полезной модели может быть применено в тренировочном или реабилитаци 43012008.04.30 онном процессе для развития различных групп мышц, укрепления связок, повышения силовых показателей тренирующихся, их силовой выносливости, а также для укрепления сердечно-сосудистой системы. Известно тренировочное устройство 1, содержащее упругое звено с шаром, расположенным в сборном звене, и содержащее на отдельной пластине информационное табло. Однако недостатком такого устройства является неудобство расположения информационного табло, что снижает эффективность применения тренировочного устройства. Более эффективно и наиболее близко к полезной модели тренировочное устройство 2, содержащее упругое звено с шарами, расположенными в сборном звене, в котором выполнен как минимум один паз под информационное табло, при этом сборное звено образовано крайними и средней втулками и паз под информационное табло выполнен в средней втулке. Однако данный прототип обладает недостатком - сравнительно большие габариты устройства по длине из-за того, что необходимо выполнять информационное табло в средней втулке, которую необходимо выполнять длиннее крайних втулок. Задача полезной модели в повышении компактности тренировочного устройства. Поставленная задача решается тем, что тренировочное устройство, содержащее упругое звено с шарами, расположенными в сборном звене, в котором выполнен как минимум один паз под информационное табло, при этом сборное звено образовано крайними и средней втулками, отличается тем, что паз под информационное табло выполнен в одной из крайних втулок. Данный признак направлен на значительное укорочение средней втулки, что позволит создать более компактное тренировочное устройство. Дополнительными отличительными признаками полезной модели являются нижеследующие варианты выполнения тренировочного устройства паз под информационное табло выполнен на внешней поверхности крайней втулки, на которую навинчена средняя втулка в пазу под информационное табло размещена рекламная информация в пазу под информационное табло размещена измерительная шкала, указатель которой расположен на торце средней втулки. Сущность полезной модели поясняется общими видами и конструктивными схемами тренировочного устройства. На фиг. 1 показан его общий вид в сложенном положении. На фиг. 2 - то же, но в развернутом положении. На фиг. 3 - комплект элементов, входящих в конструкцию устройства. На фиг. 4 показан совмещенный общий вид с продольным разрезом устройства, снабженного упругим звеном в виде эластичной подушки. На фиг. 5 то же, но в виде пружины. На фиг. 6 - вид А сбоку по фиг. 1. На фиг. 7 - часть разреза Б-Б по фиг. 1. На фиг. 8 - пример выполнения упражнения с помощью тренировочного устройства. Тренировочное устройство (фиг. 4) содержит в себе упругое звено 1, которое может быть выполнено на основе эластичной подушки, например резиновой или пневматической(в герметичной оболочке такой подушки закачан сжатый воздух или газ). Упругое звено 1 может быть также выполнено (не показано) в виде эластичной подушки и определенного количества жестких и эластичных прокладок. Возможен вариант, когда упругое звено 1 может быть выполнено в виде пружины(фиг. 2) или (не показано) в виде двух пружин, между которыми расположена жесткая прокладка. Устройство также содержит в своей конструкции две крайние втулки 2, 3 и среднюю втулку 4, выполняющую функцию контргайки. В седлах 5 крайних втулок 2 и 3 размещены шары 6, снабженные средствами для взаимодействия с биозвеньями тренирующегося,например рукоятками 7. При этом на торцах пружины или пружин упругого звена 1 могут быть выполнены седла шаров 6. 2 43012008.04.30 Также упругое звено 1 может быть выполнено (не показано) в виде пружины, на торцах которой расположены жесткие прокладки с седлами для шаровых опор 6, или в виде пружины, на торцах которой расположены эластичные прокладки или подушки. Крайние втулки 2 и 3 свинчены между собой посредством, например, резьбы с крупным или мелким шагом. Точно так же средняя втулка 4 навинчена на крайнюю втулку 3, в которой преимущественно расположено упругое звено 1, сжатое шаровыми опорами 6. Средняя втулка 4, для удобства ее закручивания и откручивания, снабжена буртиком 8, охватывающим крайнюю втулку 2. Также для удобства свинчивания и отвинчивания крайних втулок 2, 3 в их седлах 5 выполнен, как минимум, один паз 9 (показано два паза 9) с возможностью частичного размещения в нем рукоятки 7. На внешней поверхности крайней втулки 3 выполнен, как минимум, один паз 10 под информационное табло. Причем в таком пазу 10 может размещаться или рекламная информация (не показано), или измерительная шкала 11, указателем которой является торец 12 средней втулки 4. Применяют устройство для тренировки следующим образом. Предварительно устанавливают нагрузку. Для этого свинчивают или навинчивают среднюю втулку 4 на крайнюю втулку 3 до нужного деления на измерительной шкале 11 паза 10, на которое укажет торец 12 средней втулки 4. Затем располагают рукоятки 7 в пазах 9 крайних втулок 2, 3 и, воздействуя рукоятками 7 на боковые торцы седел 5 крайних втулок 2, 3, вращают их в противоположных направлениях. Отворачивание или наворачивание относительно друг друга крайних втулок 2, 3 происходит до тех пор, пока крайняя втулка 2 не застопорится со средней втулкой 4,выполняющей функцию контргайки. В результате разжимается или сжимается упругое звено 1, оказывая определенное фиксированное давление на шары 6. После этого выполняют необходимые упражнения, перемещая и/или вращая рукоятки 7 в разных направлениях, преодолевая силу трения в контактах упругое звено 1 - шары 6. Применение описанного выше устройства в тренировочном и реабилитационном процессах позволит осуществить большое количество видов упражнений в различных видах спорта и в области профилактики заболеваний. При этом сама конструкция устройства для тренировки компактна, проста и надежна в эксплуатации. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
