Дверь из алюминиевых полых профилей

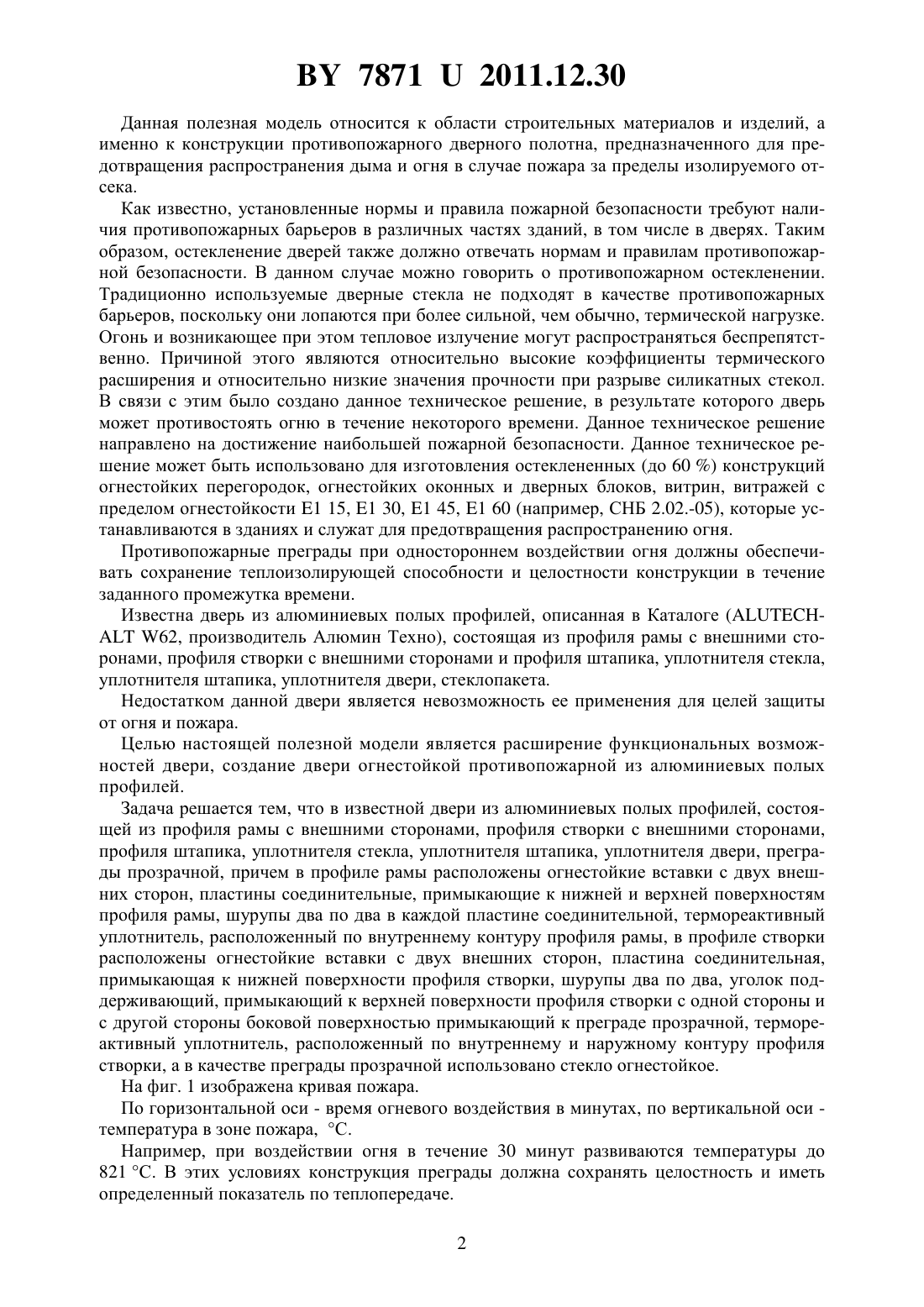

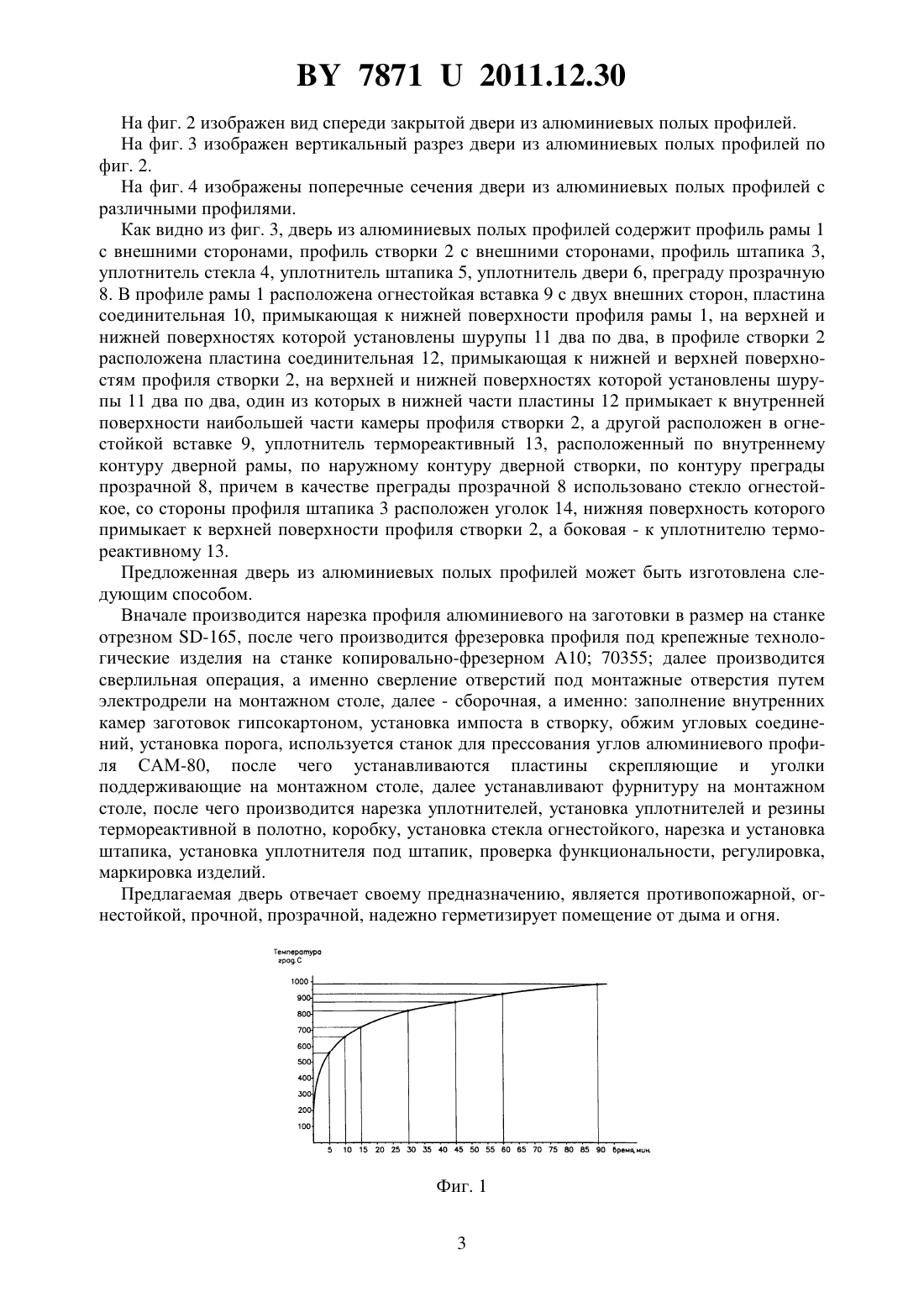

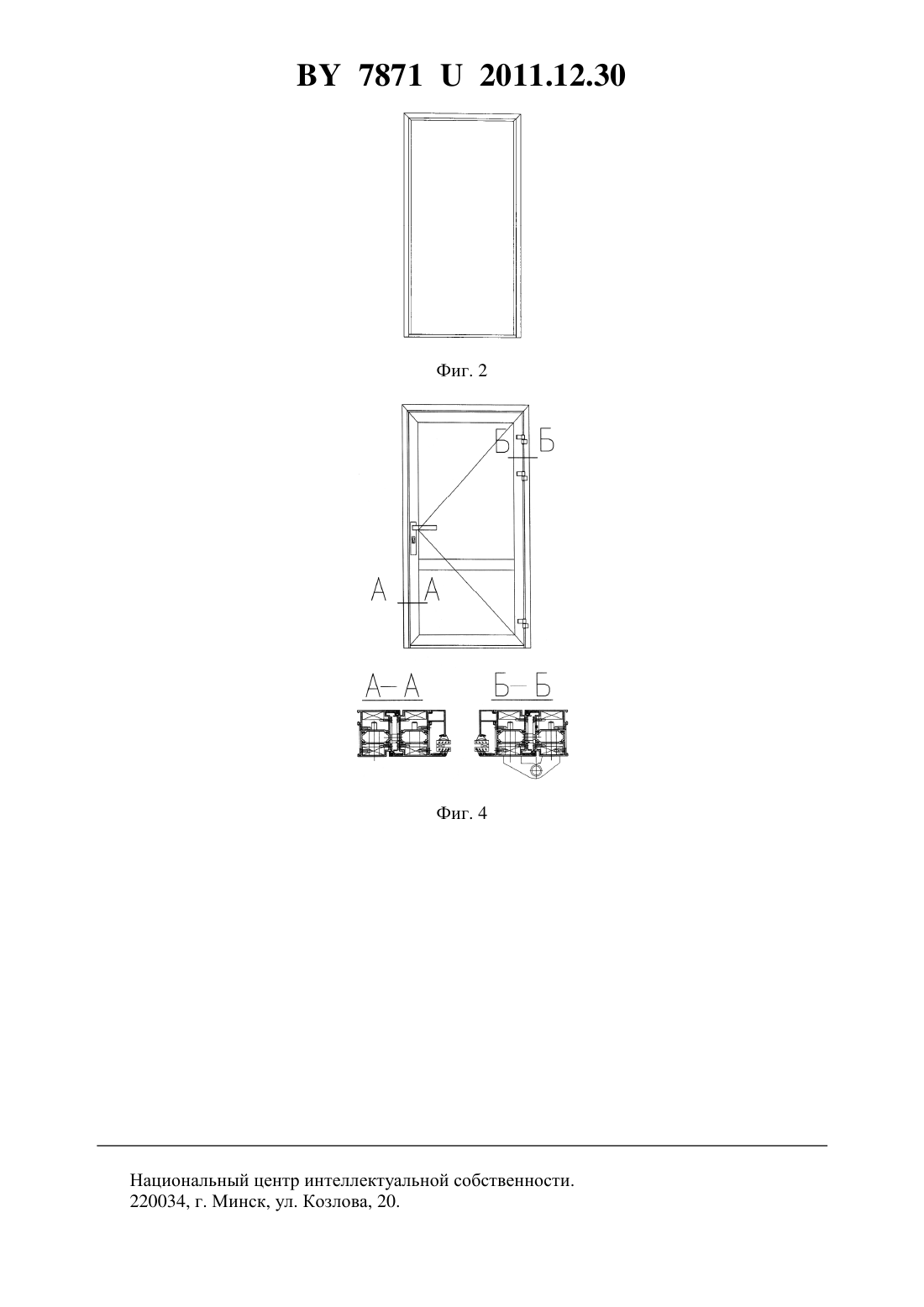

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ДВЕРЬ ИЗ АЛЮМИНИЕВЫХ ПОЛЫХ ПРОФИЛЕЙ(71) Заявитель Общество с ограниченной ответственностью Минские окна(72) Автор Стальник Сергей Анатольевич(73) Патентообладатель Общество с ограниченной ответственностью Минские окна(57) 1. Дверь из алюминиевых полых профилей, состоящая из профиля рамы с внешними сторонами, профиля створки с внешними сторонами, профиля штапика, уплотнителя стекла, уплотнителя штапика, уплотнителя двери, преграды прозрачной, отличающаяся тем, что в профиле рамы расположены огнестойкие вставки с двух внешних сторон, пластины соединительные, примыкающие к нижней и верхней поверхностям профиля рамы,шурупы два по два в каждой пластине соединительной, термореактивный уплотнитель,расположенный по внутреннему контуру профиля рамы, в профиле створки расположены огнестойкие вставки с двух внешних сторон, пластина соединительная, примыкающая к нижней поверхности профиля створки, шурупы два по два, уголок поддерживающий,примыкающий к верхней поверхности профиля створки с одной стороны и с другой стороны боковой поверхностью примыкающий к преграде прозрачной, термореактивный уплотнитель, расположенный по внутреннему и наружному контуру профиля створки. 2. Дверь огнестойкая противопожарная из алюминиевых полых профилей по п. 1, отличающаяся тем, что в качестве преграды прозрачной использовано стекло огнестойкое. 78712011.12.30 Данная полезная модель относится к области строительных материалов и изделий, а именно к конструкции противопожарного дверного полотна, предназначенного для предотвращения распространения дыма и огня в случае пожара за пределы изолируемого отсека. Как известно, установленные нормы и правила пожарной безопасности требуют наличия противопожарных барьеров в различных частях зданий, в том числе в дверях. Таким образом, остекленение дверей также должно отвечать нормам и правилам противопожарной безопасности. В данном случае можно говорить о противопожарном остекленении. Традиционно используемые дверные стекла не подходят в качестве противопожарных барьеров, поскольку они лопаются при более сильной, чем обычно, термической нагрузке. Огонь и возникающее при этом тепловое излучение могут распространяться беспрепятственно. Причиной этого являются относительно высокие коэффициенты термического расширения и относительно низкие значения прочности при разрыве силикатных стекол. В связи с этим было создано данное техническое решение, в результате которого дверь может противостоять огню в течение некоторого времени. Данное техническое решение направлено на достижение наибольшей пожарной безопасности. Данное техническое решение может быть использовано для изготовления остеклененных (до 60 ) конструкций огнестойких перегородок, огнестойких оконных и дверных блоков, витрин, витражей с пределом огнестойкости 1 15, 1 30, 1 45, 1 60 (например, СНБ 2.02.-05), которые устанавливаются в зданиях и служат для предотвращения распространению огня. Противопожарные преграды при одностороннем воздействии огня должны обеспечивать сохранение теплоизолирующей способности и целостности конструкции в течение заданного промежутка времени. Известна дверь из алюминиевых полых профилей, описанная в Каталоге ( 62, производитель Алюмин Техно), состоящая из профиля рамы с внешними сторонами, профиля створки с внешними сторонами и профиля штапика, уплотнителя стекла,уплотнителя штапика, уплотнителя двери, стеклопакета. Недостатком данной двери является невозможность ее применения для целей защиты от огня и пожара. Целью настоящей полезной модели является расширение функциональных возможностей двери, создание двери огнестойкой противопожарной из алюминиевых полых профилей. Задача решается тем, что в известной двери из алюминиевых полых профилей, состоящей из профиля рамы с внешними сторонами, профиля створки с внешними сторонами,профиля штапика, уплотнителя стекла, уплотнителя штапика, уплотнителя двери, преграды прозрачной, причем в профиле рамы расположены огнестойкие вставки с двух внешних сторон, пластины соединительные, примыкающие к нижней и верхней поверхностям профиля рамы, шурупы два по два в каждой пластине соединительной, термореактивный уплотнитель, расположенный по внутреннему контуру профиля рамы, в профиле створки расположены огнестойкие вставки с двух внешних сторон, пластина соединительная,примыкающая к нижней поверхности профиля створки, шурупы два по два, уголок поддерживающий, примыкающий к верхней поверхности профиля створки с одной стороны и с другой стороны боковой поверхностью примыкающий к преграде прозрачной, термореактивный уплотнитель, расположенный по внутреннему и наружному контуру профиля створки, а в качестве преграды прозрачной использовано стекло огнестойкое. На фиг. 1 изображена кривая пожара. По горизонтальной оси - время огневого воздействия в минутах, по вертикальной оси температура в зоне пожара, С. Например, при воздействии огня в течение 30 минут развиваются температуры до 821 С. В этих условиях конструкция преграды должна сохранять целостность и иметь определенный показатель по теплопередаче. 2 78712011.12.30 На фиг. 2 изображен вид спереди закрытой двери из алюминиевых полых профилей. На фиг. 3 изображен вертикальный разрез двери из алюминиевых полых профилей по фиг. 2. На фиг. 4 изображены поперечные сечения двери из алюминиевых полых профилей с различными профилями. Как видно из фиг. 3, дверь из алюминиевых полых профилей содержит профиль рамы 1 с внешними сторонами, профиль створки 2 с внешними сторонами, профиль штапика 3,уплотнитель стекла 4, уплотнитель штапика 5, уплотнитель двери 6, преграду прозрачную 8. В профиле рамы 1 расположена огнестойкая вставка 9 с двух внешних сторон, пластина соединительная 10, примыкающая к нижней поверхности профиля рамы 1, на верхней и нижней поверхностях которой установлены шурупы 11 два по два, в профиле створки 2 расположена пластина соединительная 12, примыкающая к нижней и верхней поверхностям профиля створки 2, на верхней и нижней поверхностях которой установлены шурупы 11 два по два, один из которых в нижней части пластины 12 примыкает к внутренней поверхности наибольшей части камеры профиля створки 2, а другой расположен в огнестойкой вставке 9, уплотнитель термореактивный 13, расположенный по внутреннему контуру дверной рамы, по наружному контуру дверной створки, по контуру преграды прозрачной 8, причем в качестве преграды прозрачной 8 использовано стекло огнестойкое, со стороны профиля штапика 3 расположен уголок 14, нижняя поверхность которого примыкает к верхней поверхности профиля створки 2, а боковая - к уплотнителю термореактивному 13. Предложенная дверь из алюминиевых полых профилей может быть изготовлена следующим способом. Вначале производится нарезка профиля алюминиевого на заготовки в размер на станке отрезном -165, после чего производится фрезеровка профиля под крепежные технологические изделия на станке копировально-фрезерном 10 70355 далее производится сверлильная операция, а именно сверление отверстий под монтажные отверстия путем электродрели на монтажном столе, далее - сборочная, а именно заполнение внутренних камер заготовок гипсокартоном, установка импоста в створку, обжим угловых соединений, установка порога, используется станок для прессования углов алюминиевого профиля САМ-80, после чего устанавливаются пластины скрепляющие и уголки поддерживающие на монтажном столе, далее устанавливают фурнитуру на монтажном столе, после чего производится нарезка уплотнителей, установка уплотнителей и резины термореактивной в полотно, коробку, установка стекла огнестойкого, нарезка и установка штапика, установка уплотнителя под штапик, проверка функциональности, регулировка,маркировка изделий. Предлагаемая дверь отвечает своему предназначению, является противопожарной, огнестойкой, прочной, прозрачной, надежно герметизирует помещение от дыма и огня. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
