Система оконно-дверных металлических профилей

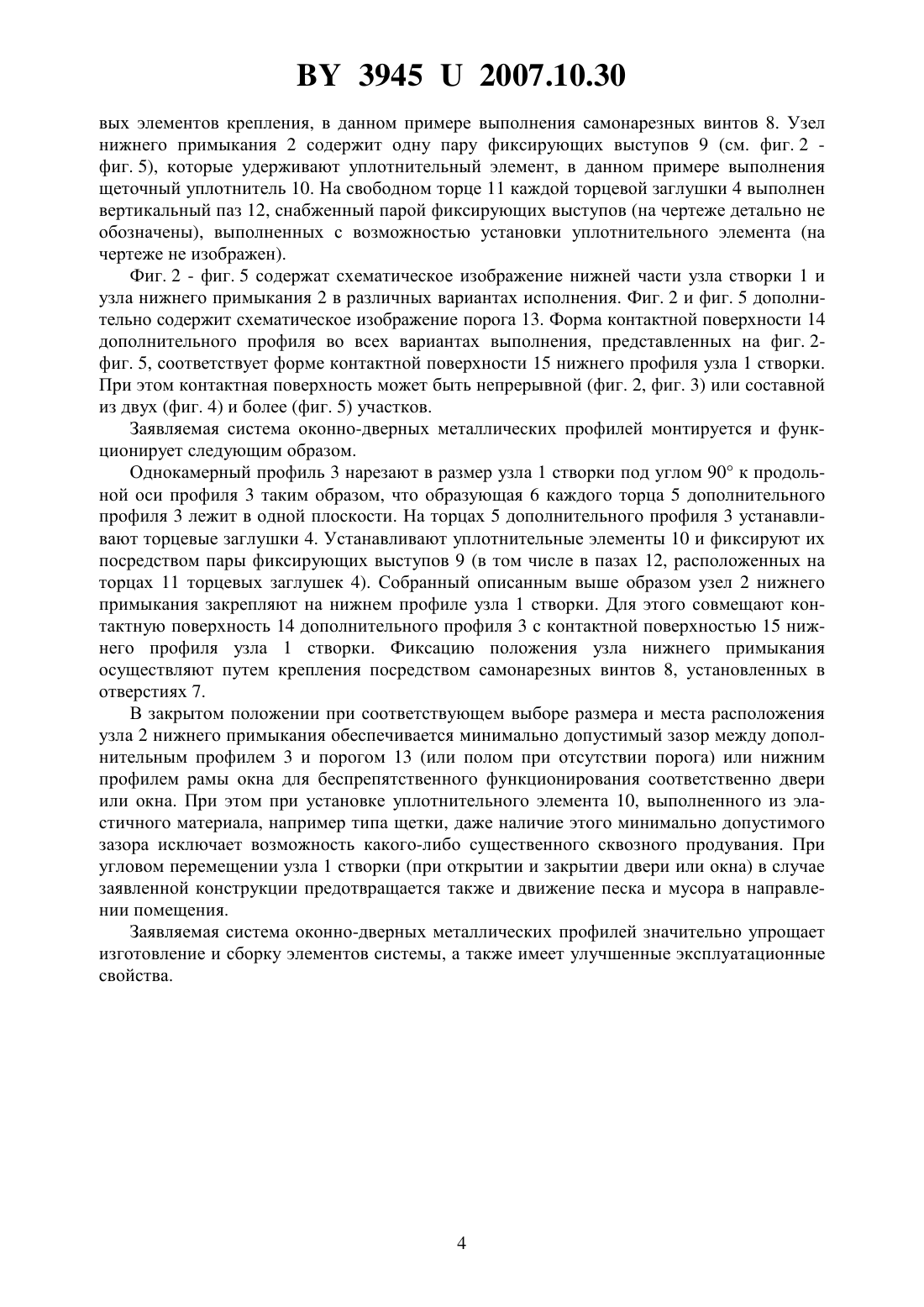

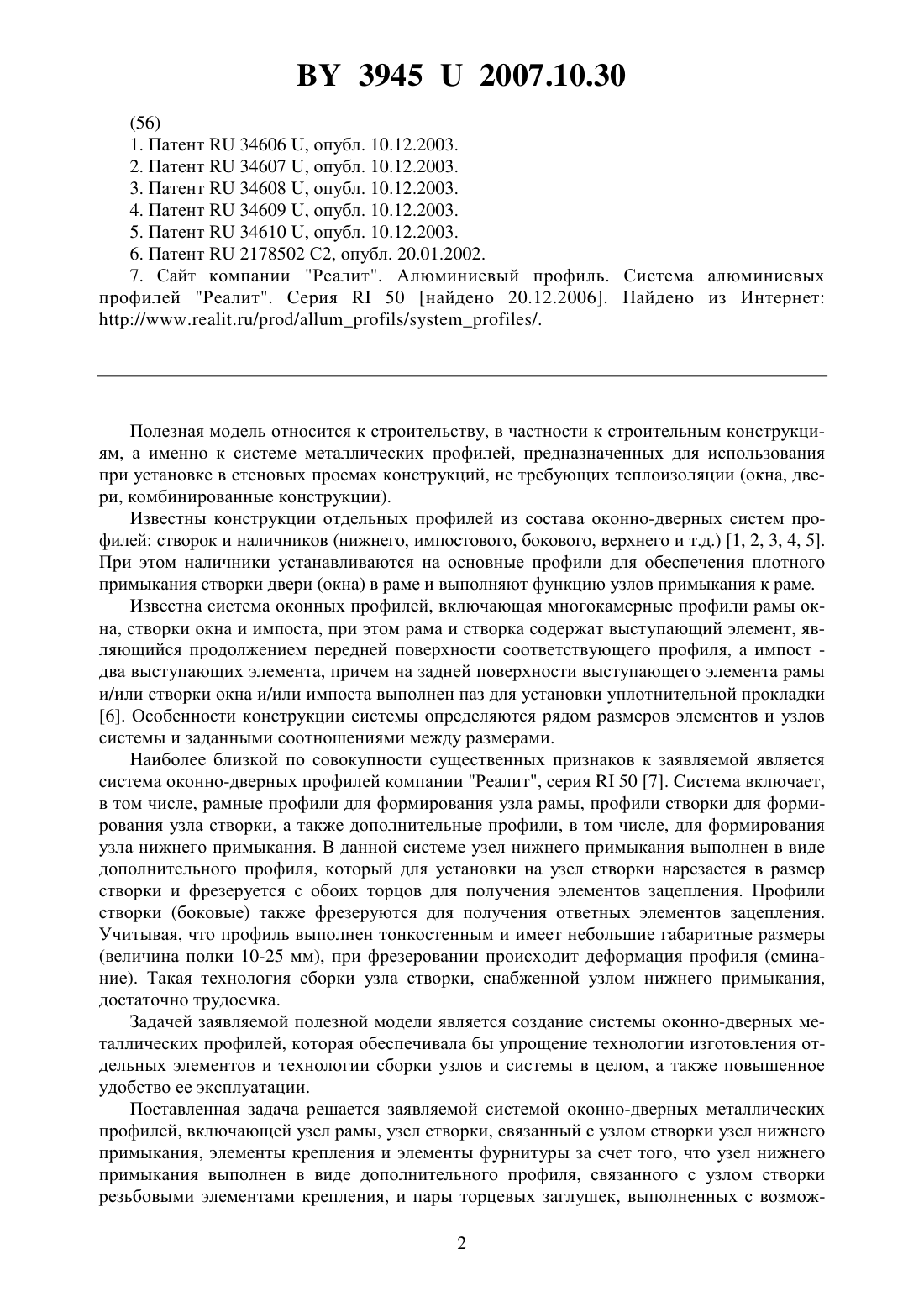

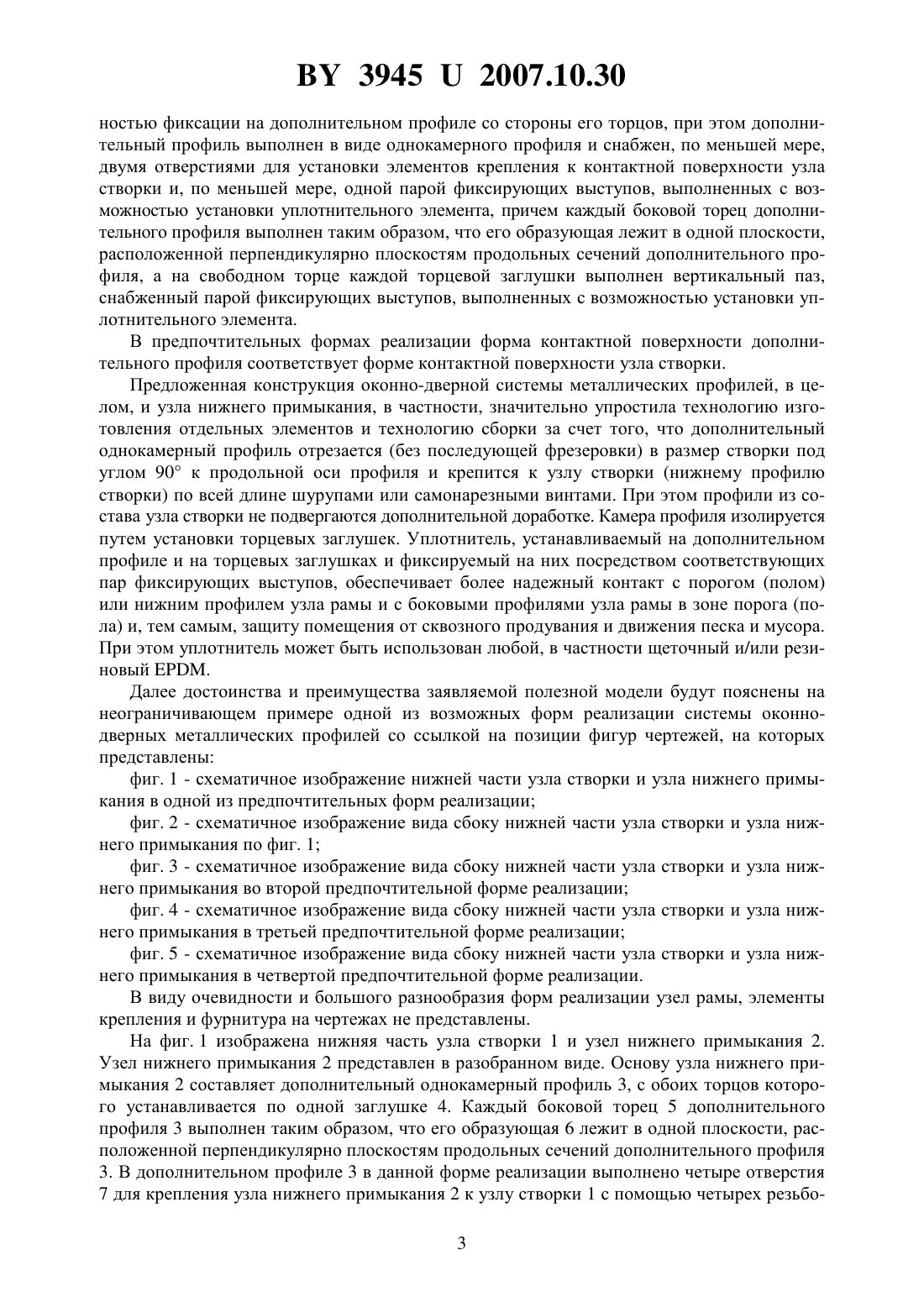

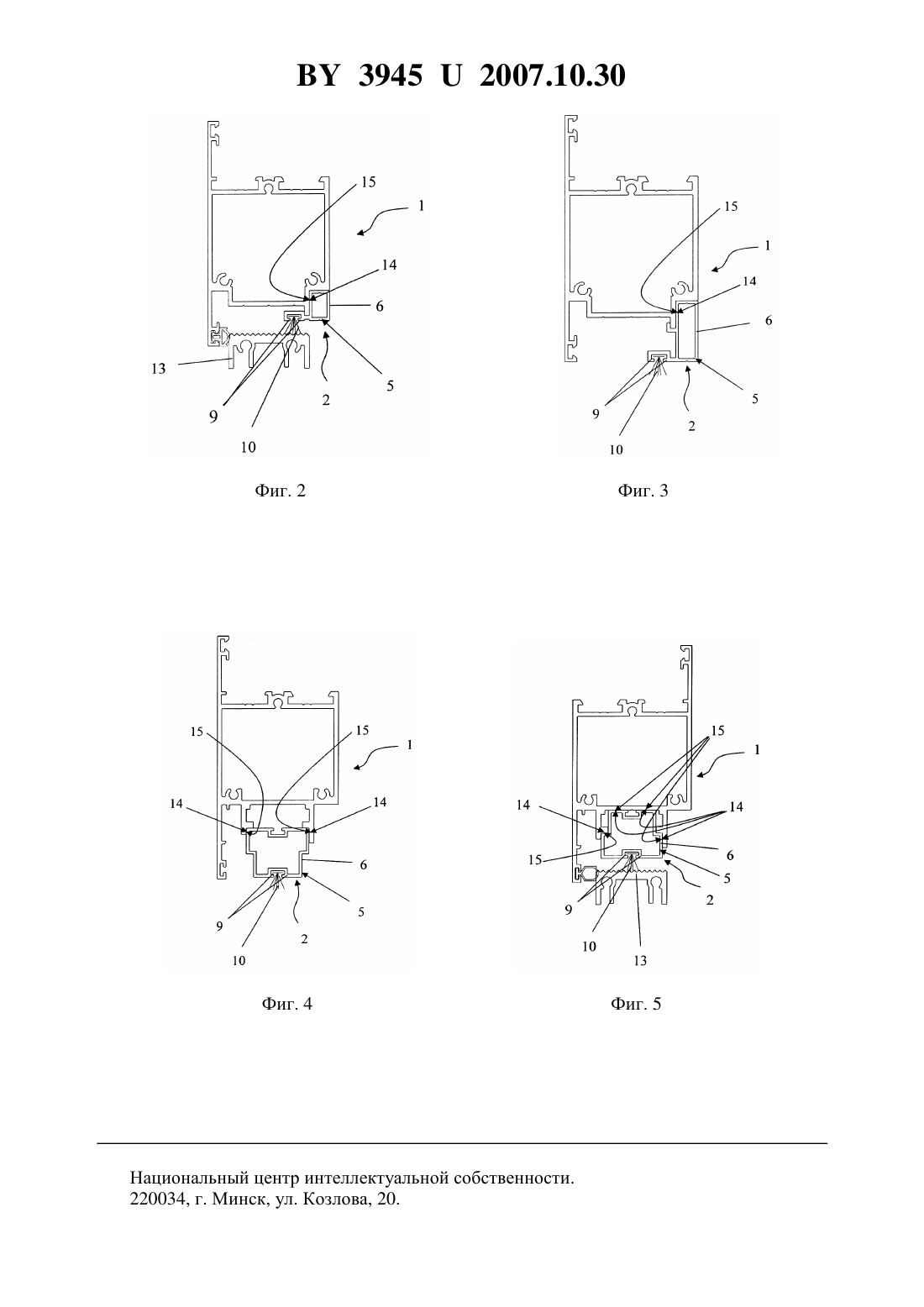

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Совместное общество с ограниченной ответственностью АлюминТехно(72) Авторы Станкевич Денис Николаевич Будько Андрей Викторович(73) Патентообладатель Совместное общество с ограниченной ответственностью АлюминТехно(57) 1. Система оконно-дверных металлических профилей, включающая узел рамы, узел створки, связанный с узлом створки узел нижнего примыкания, элементы крепления и элементы фурнитуры, отличающаяся тем, что узел нижнего примыкания выполнен в виде дополнительного профиля, связанного с узлом створки резьбовыми элементами крепления, и пары торцевых заглушек, выполненных с возможностью фиксации на дополнительном профиле со стороны его торцов, при этом дополнительный профиль выполнен в виде однокамерного профиля и снабжен, по меньшей мере, двумя отверстиями для установки элементов крепления к контактной поверхности узла створки и, по меньшей мере,одной парой фиксирующих выступов, выполненных с возможностью установки уплотнительного элемента, причем каждый боковой торец дополнительного профиля выполнен таким образом, что его образующая лежит в одной плоскости, расположенной перпендикулярно плоскостям продольных сечений дополнительного профиля, а на свободном торце каждой торцевой заглушки выполнен вертикальный паз, снабженный парой фиксирующих выступов, выполненных с возможностью установки уплотнительного элемента. 2. Система по п. 1, отличающаяся тем, что форма контактной поверхности дополнительного профиля соответствует форме контактной поверхности узла створки.(56) 1. Патент 34606 , опубл. 10.12.2003. 2. Патент 34607 , опубл. 10.12.2003. 3. Патент 34608 , опубл. 10.12.2003. 4. Патент 34609 , опубл. 10.12.2003. 5. Патент 34610 , опубл. 10.12.2003. 6. Патент 2178502 С 2, опубл. 20.01.2002. 7. Сайт компании Реалит. Алюминиевый профиль. Система алюминиевых профилей Реалит. Серия 50 найдено 20.12.2006. Найдено из Интернет Полезная модель относится к строительству, в частности к строительным конструкциям, а именно к системе металлических профилей, предназначенных для использования при установке в стеновых проемах конструкций, не требующих теплоизоляции (окна, двери, комбинированные конструкции). Известны конструкции отдельных профилей из состава оконно-дверных систем профилей створок и наличников (нижнего, импостового, бокового, верхнего и т.д.) 1, 2, 3, 4, 5. При этом наличники устанавливаются на основные профили для обеспечения плотного примыкания створки двери (окна) в раме и выполняют функцию узлов примыкания к раме. Известна система оконных профилей, включающая многокамерные профили рамы окна, створки окна и импоста, при этом рама и створка содержат выступающий элемент, являющийся продолжением передней поверхности соответствующего профиля, а импост два выступающих элемента, причем на задней поверхности выступающего элемента рамы и/или створки окна и/или импоста выполнен паз для установки уплотнительной прокладки 6. Особенности конструкции системы определяются рядом размеров элементов и узлов системы и заданными соотношениями между размерами. Наиболее близкой по совокупности существенных признаков к заявляемой является система оконно-дверных профилей компании Реалит, серия 50 7. Система включает,в том числе, рамные профили для формирования узла рамы, профили створки для формирования узла створки, а также дополнительные профили, в том числе, для формирования узла нижнего примыкания. В данной системе узел нижнего примыкания выполнен в виде дополнительного профиля, который для установки на узел створки нарезается в размер створки и фрезеруется с обоих торцов для получения элементов зацепления. Профили створки (боковые) также фрезеруются для получения ответных элементов зацепления. Учитывая, что профиль выполнен тонкостенным и имеет небольшие габаритные размеры(величина полки 10-25 мм), при фрезеровании происходит деформация профиля (сминание). Такая технология сборки узла створки, снабженной узлом нижнего примыкания,достаточно трудоемка. Задачей заявляемой полезной модели является создание системы оконно-дверных металлических профилей, которая обеспечивала бы упрощение технологии изготовления отдельных элементов и технологии сборки узлов и системы в целом, а также повышенное удобство ее эксплуатации. Поставленная задача решается заявляемой системой оконно-дверных металлических профилей, включающей узел рамы, узел створки, связанный с узлом створки узел нижнего примыкания, элементы крепления и элементы фурнитуры за счет того, что узел нижнего примыкания выполнен в виде дополнительного профиля, связанного с узлом створки резьбовыми элементами крепления, и пары торцевых заглушек, выполненных с возмож 2 39452007.10.30 ностью фиксации на дополнительном профиле со стороны его торцов, при этом дополнительный профиль выполнен в виде однокамерного профиля и снабжен, по меньшей мере,двумя отверстиями для установки элементов крепления к контактной поверхности узла створки и, по меньшей мере, одной парой фиксирующих выступов, выполненных с возможностью установки уплотнительного элемента, причем каждый боковой торец дополнительного профиля выполнен таким образом, что его образующая лежит в одной плоскости,расположенной перпендикулярно плоскостям продольных сечений дополнительного профиля, а на свободном торце каждой торцевой заглушки выполнен вертикальный паз,снабженный парой фиксирующих выступов, выполненных с возможностью установки уплотнительного элемента. В предпочтительных формах реализации форма контактной поверхности дополнительного профиля соответствует форме контактной поверхности узла створки. Предложенная конструкция оконно-дверной системы металлических профилей, в целом, и узла нижнего примыкания, в частности, значительно упростила технологию изготовления отдельных элементов и технологию сборки за счет того, что дополнительный однокамерный профиль отрезается (без последующей фрезеровки) в размер створки под углом 90 к продольной оси профиля и крепится к узлу створки (нижнему профилю створки) по всей длине шурупами или самонарезными винтами. При этом профили из состава узла створки не подвергаются дополнительной доработке. Камера профиля изолируется путем установки торцевых заглушек. Уплотнитель, устанавливаемый на дополнительном профиле и на торцевых заглушках и фиксируемый на них посредством соответствующих пар фиксирующих выступов, обеспечивает более надежный контакт с порогом (полом) или нижним профилем узла рамы и с боковыми профилями узла рамы в зоне порога (пола) и, тем самым, защиту помещения от сквозного продувания и движения песка и мусора. При этом уплотнитель может быть использован любой, в частности щеточный и/или резиновый . Далее достоинства и преимущества заявляемой полезной модели будут пояснены на неограничивающем примере одной из возможных форм реализации системы оконнодверных металлических профилей со ссылкой на позиции фигур чертежей, на которых представлены фиг. 1 - схематичное изображение нижней части узла створки и узла нижнего примыкания в одной из предпочтительных форм реализации фиг. 2 - схематичное изображение вида сбоку нижней части узла створки и узла нижнего примыкания по фиг. 1 фиг. 3 - схематичное изображение вида сбоку нижней части узла створки и узла нижнего примыкания во второй предпочтительной форме реализации фиг. 4 - схематичное изображение вида сбоку нижней части узла створки и узла нижнего примыкания в третьей предпочтительной форме реализации фиг. 5 - схематичное изображение вида сбоку нижней части узла створки и узла нижнего примыкания в четвертой предпочтительной форме реализации. В виду очевидности и большого разнообразия форм реализации узел рамы, элементы крепления и фурнитура на чертежах не представлены. На фиг. 1 изображена нижняя часть узла створки 1 и узел нижнего примыкания 2. Узел нижнего примыкания 2 представлен в разобранном виде. Основу узла нижнего примыкания 2 составляет дополнительный однокамерный профиль 3, с обоих торцов которого устанавливается по одной заглушке 4. Каждый боковой торец 5 дополнительного профиля 3 выполнен таким образом, что его образующая 6 лежит в одной плоскости, расположенной перпендикулярно плоскостям продольных сечений дополнительного профиля 3. В дополнительном профиле 3 в данной форме реализации выполнено четыре отверстия 7 для крепления узла нижнего примыкания 2 к узлу створки 1 с помощью четырех резьбо 3 39452007.10.30 вых элементов крепления, в данном примере выполнения самонарезных винтов 8. Узел нижнего примыкания 2 содержит одну пару фиксирующих выступов 9 (см. фиг. 2 фиг. 5), которые удерживают уплотнительный элемент, в данном примере выполнения щеточный уплотнитель 10. На свободном торце 11 каждой торцевой заглушки 4 выполнен вертикальный паз 12, снабженный парой фиксирующих выступов (на чертеже детально не обозначены), выполненных с возможностью установки уплотнительного элемента (на чертеже не изображен). Фиг. 2 - фиг. 5 содержат схематическое изображение нижней части узла створки 1 и узла нижнего примыкания 2 в различных вариантах исполнения. Фиг. 2 и фиг. 5 дополнительно содержит схематическое изображение порога 13. Форма контактной поверхности 14 дополнительного профиля во всех вариантах выполнения, представленных на фиг. 2 фиг. 5, соответствует форме контактной поверхности 15 нижнего профиля узла 1 створки. При этом контактная поверхность может быть непрерывной (фиг. 2, фиг. 3) или составной из двух (фиг. 4) и более (фиг. 5) участков. Заявляемая система оконно-дверных металлических профилей монтируется и функционирует следующим образом. Однокамерный профиль 3 нарезают в размер узла 1 створки под углом 90 к продольной оси профиля 3 таким образом, что образующая 6 каждого торца 5 дополнительного профиля 3 лежит в одной плоскости. На торцах 5 дополнительного профиля 3 устанавливают торцевые заглушки 4. Устанавливают уплотнительные элементы 10 и фиксируют их посредством пары фиксирующих выступов 9 (в том числе в пазах 12, расположенных на торцах 11 торцевых заглушек 4). Собранный описанным выше образом узел 2 нижнего примыкания закрепляют на нижнем профиле узла 1 створки. Для этого совмещают контактную поверхность 14 дополнительного профиля 3 с контактной поверхностью 15 нижнего профиля узла 1 створки. Фиксацию положения узла нижнего примыкания осуществляют путем крепления посредством самонарезных винтов 8, установленных в отверстиях 7. В закрытом положении при соответствующем выборе размера и места расположения узла 2 нижнего примыкания обеспечивается минимально допустимый зазор между дополнительным профилем 3 и порогом 13 (или полом при отсутствии порога) или нижним профилем рамы окна для беспрепятственного функционирования соответственно двери или окна. При этом при установке уплотнительного элемента 10, выполненного из эластичного материала, например типа щетки, даже наличие этого минимально допустимого зазора исключает возможность какого-либо существенного сквозного продувания. При угловом перемещении узла 1 створки (при открытии и закрытии двери или окна) в случае заявленной конструкции предотвращается также и движение песка и мусора в направлении помещения. Заявляемая система оконно-дверных металлических профилей значительно упрощает изготовление и сборку элементов системы, а также имеет улучшенные эксплуатационные свойства. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
