Плуг для обработки почв, засоренных камнями

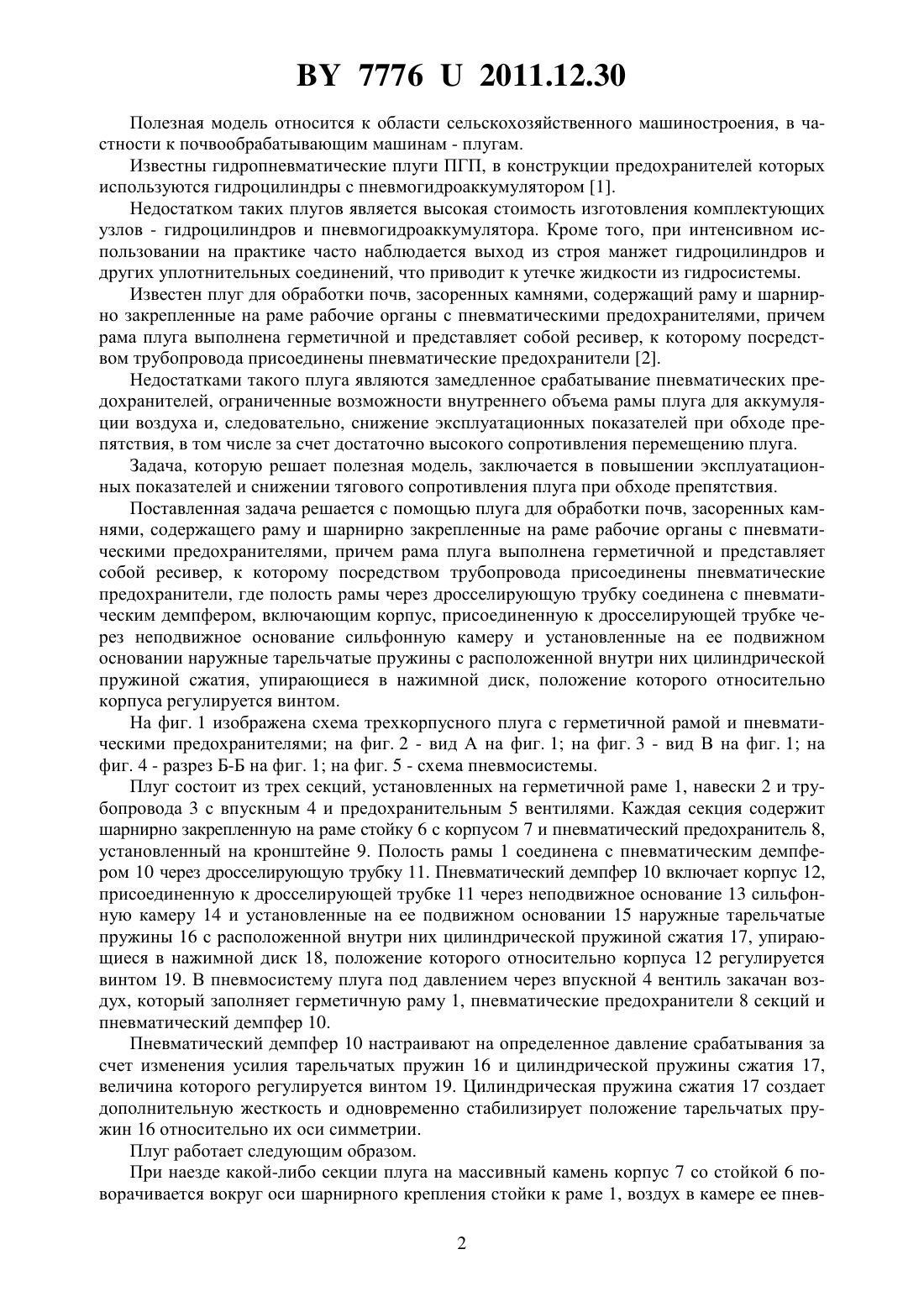

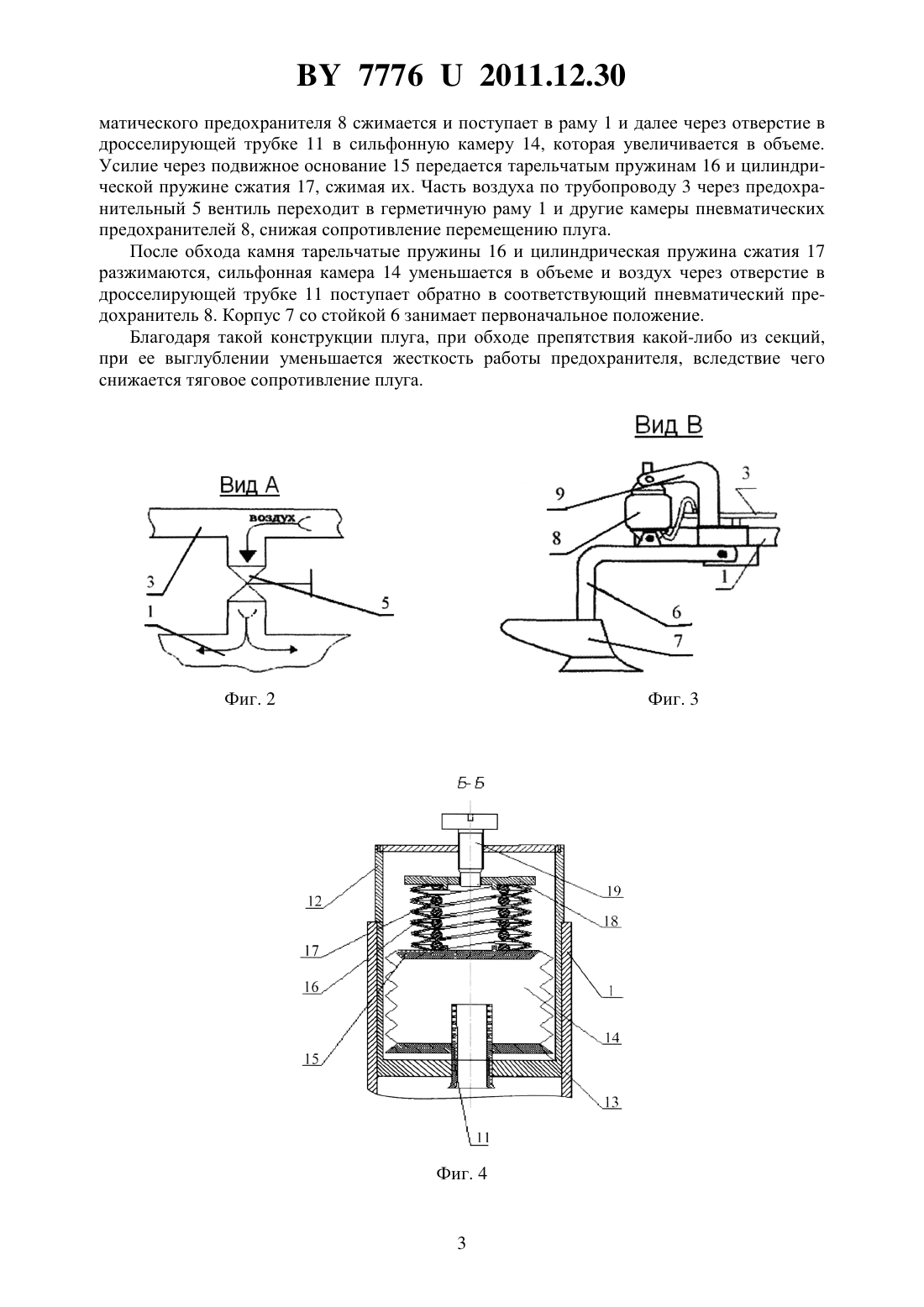

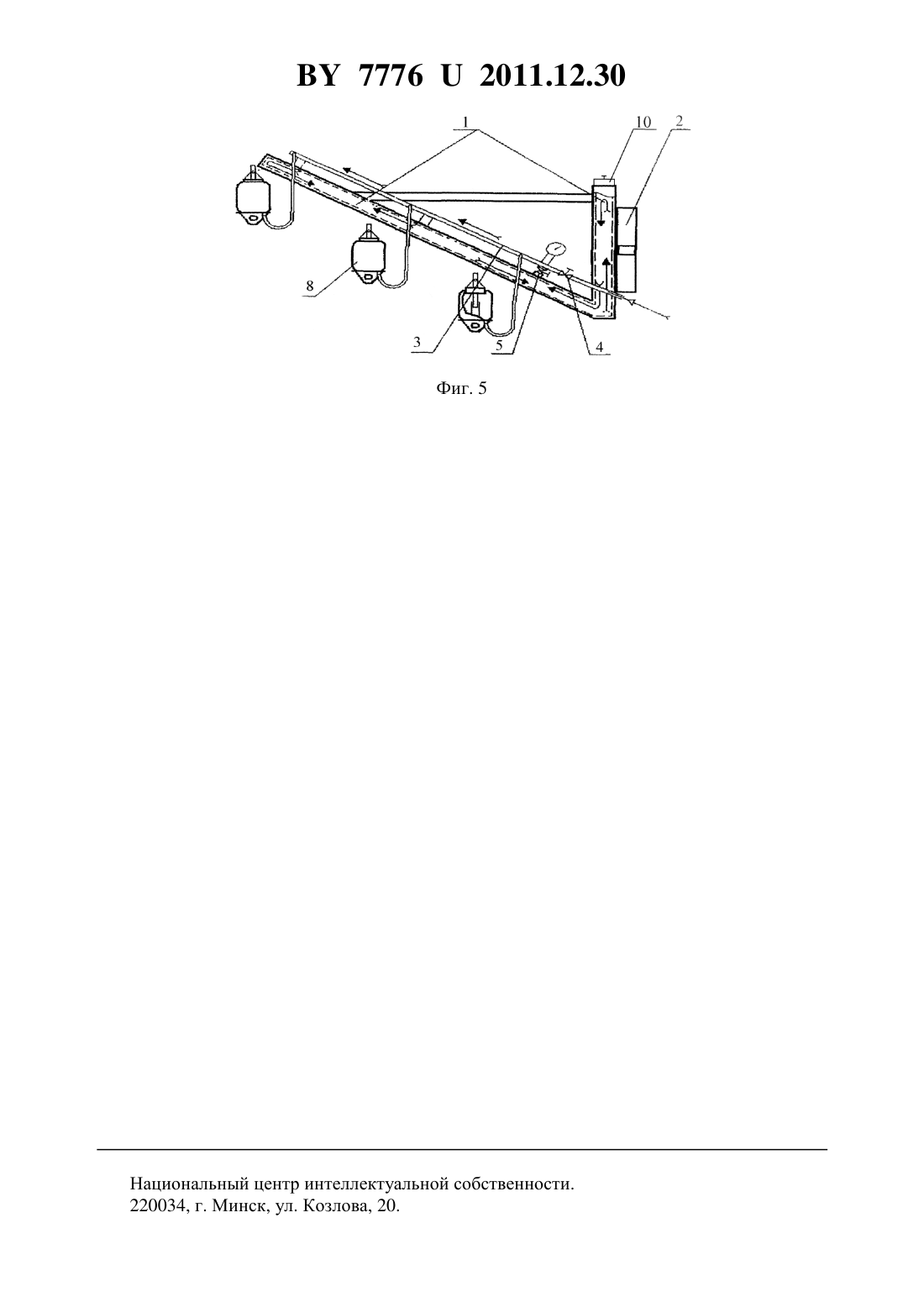

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПЛУГ ДЛЯ ОБРАБОТКИ ПОЧВ, ЗАСОРЕННЫХ КАМНЯМИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван Николаевич Агейчик Валерий Александрович Романюк Николай Николаевич Левченко Олег Иванович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Плуг для обработки почв, засоренных камнями, содержащий раму и шарнирно закрепленные на раме рабочие органы с пневматическими предохранителями, причем рама плуга выполнена герметичной и представляет собой ресивер, к которому посредством трубопровода присоединены пневматические предохранители, отличающийся тем, что полость рамы через дросселирующую трубку соединена с пневматическим демпфером,включающим корпус, присоединенную к дросселирующей трубке через неподвижное основание сильфонную камеру и установленные на ее подвижном основании наружные тарельчатые пружины с расположенной внутри них цилиндрической пружиной сжатия,упирающиеся в нажимной диск, положение которого относительно корпуса регулируется винтом.(56) 1. Карпенко А.Н., Халанский В.М. Сельскохозяйственные машины. 6-е изд., перераб. и доп. - М. Агропромиздат, 1989. - С. 29-30. 2. Патент на изобретение РФ 2380875, МПК 01 61/04. 77762011.12.30 Полезная модель относится к области сельскохозяйственного машиностроения, в частности к почвообрабатывающим машинам - плугам. Известны гидропневматические плуги ПГП, в конструкции предохранителей которых используются гидроцилиндры с пневмогидроаккумулятором 1. Недостатком таких плугов является высокая стоимость изготовления комплектующих узлов - гидроцилиндров и пневмогидроаккумулятора. Кроме того, при интенсивном использовании на практике часто наблюдается выход из строя манжет гидроцилиндров и других уплотнительных соединений, что приводит к утечке жидкости из гидросистемы. Известен плуг для обработки почв, засоренных камнями, содержащий раму и шарнирно закрепленные на раме рабочие органы с пневматическими предохранителями, причем рама плуга выполнена герметичной и представляет собой ресивер, к которому посредством трубопровода присоединены пневматические предохранители 2. Недостатками такого плуга являются замедленное срабатывание пневматических предохранителей, ограниченные возможности внутреннего объема рамы плуга для аккумуляции воздуха и, следовательно, снижение эксплуатационных показателей при обходе препятствия, в том числе за счет достаточно высокого сопротивления перемещению плуга. Задача, которую решает полезная модель, заключается в повышении эксплуатационных показателей и снижении тягового сопротивления плуга при обходе препятствия. Поставленная задача решается с помощью плуга для обработки почв, засоренных камнями, содержащего раму и шарнирно закрепленные на раме рабочие органы с пневматическими предохранителями, причем рама плуга выполнена герметичной и представляет собой ресивер, к которому посредством трубопровода присоединены пневматические предохранители, где полость рамы через дросселирующую трубку соединена с пневматическим демпфером, включающим корпус, присоединенную к дросселирующей трубке через неподвижное основание сильфонную камеру и установленные на ее подвижном основании наружные тарельчатые пружины с расположенной внутри них цилиндрической пружиной сжатия, упирающиеся в нажимной диск, положение которого относительно корпуса регулируется винтом. На фиг. 1 изображена схема трехкорпусного плуга с герметичной рамой и пневматическими предохранителями на фиг. 2 - вид А на фиг. 1 на фиг. 3 - вид В на фиг. 1 на фиг. 4 - разрез Б-Б на фиг. 1 на фиг. 5 - схема пневмосистемы. Плуг состоит из трех секций, установленных на герметичной раме 1, навески 2 и трубопровода 3 с впускным 4 и предохранительным 5 вентилями. Каждая секция содержит шарнирно закрепленную на раме стойку 6 с корпусом 7 и пневматический предохранитель 8,установленный на кронштейне 9. Полость рамы 1 соединена с пневматическим демпфером 10 через дросселирующую трубку 11. Пневматический демпфер 10 включает корпус 12,присоединенную к дросселирующей трубке 11 через неподвижное основание 13 сильфонную камеру 14 и установленные на ее подвижном основании 15 наружные тарельчатые пружины 16 с расположенной внутри них цилиндрической пружиной сжатия 17, упирающиеся в нажимной диск 18, положение которого относительно корпуса 12 регулируется винтом 19. В пневмосистему плуга под давлением через впускной 4 вентиль закачан воздух, который заполняет герметичную раму 1, пневматические предохранители 8 секций и пневматический демпфер 10. Пневматический демпфер 10 настраивают на определенное давление срабатывания за счет изменения усилия тарельчатых пружин 16 и цилиндрической пружины сжатия 17,величина которого регулируется винтом 19. Цилиндрическая пружина сжатия 17 создает дополнительную жесткость и одновременно стабилизирует положение тарельчатых пружин 16 относительно их оси симметрии. Плуг работает следующим образом. При наезде какой-либо секции плуга на массивный камень корпус 7 со стойкой 6 поворачивается вокруг оси шарнирного крепления стойки к раме 1, воздух в камере ее пнев 2 77762011.12.30 матического предохранителя 8 сжимается и поступает в раму 1 и далее через отверстие в дросселирующей трубке 11 в сильфонную камеру 14, которая увеличивается в объеме. Усилие через подвижное основание 15 передается тарельчатым пружинам 16 и цилиндрической пружине сжатия 17, сжимая их. Часть воздуха по трубопроводу 3 через предохранительный 5 вентиль переходит в герметичную раму 1 и другие камеры пневматических предохранителей 8, снижая сопротивление перемещению плуга.После обхода камня тарельчатые пружины 16 и цилиндрическая пружина сжатия 17 разжимаются, сильфонная камера 14 уменьшается в объеме и воздух через отверстие в дросселирующей трубке 11 поступает обратно в соответствующий пневматический предохранитель 8. Корпус 7 со стойкой 6 занимает первоначальное положение. Благодаря такой конструкции плуга, при обходе препятствия какой-либо из секций,при ее выглублении уменьшается жесткость работы предохранителя, вследствие чего снижается тяговое сопротивление плуга. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
