Тренажер для обучения пожарных, спасателей

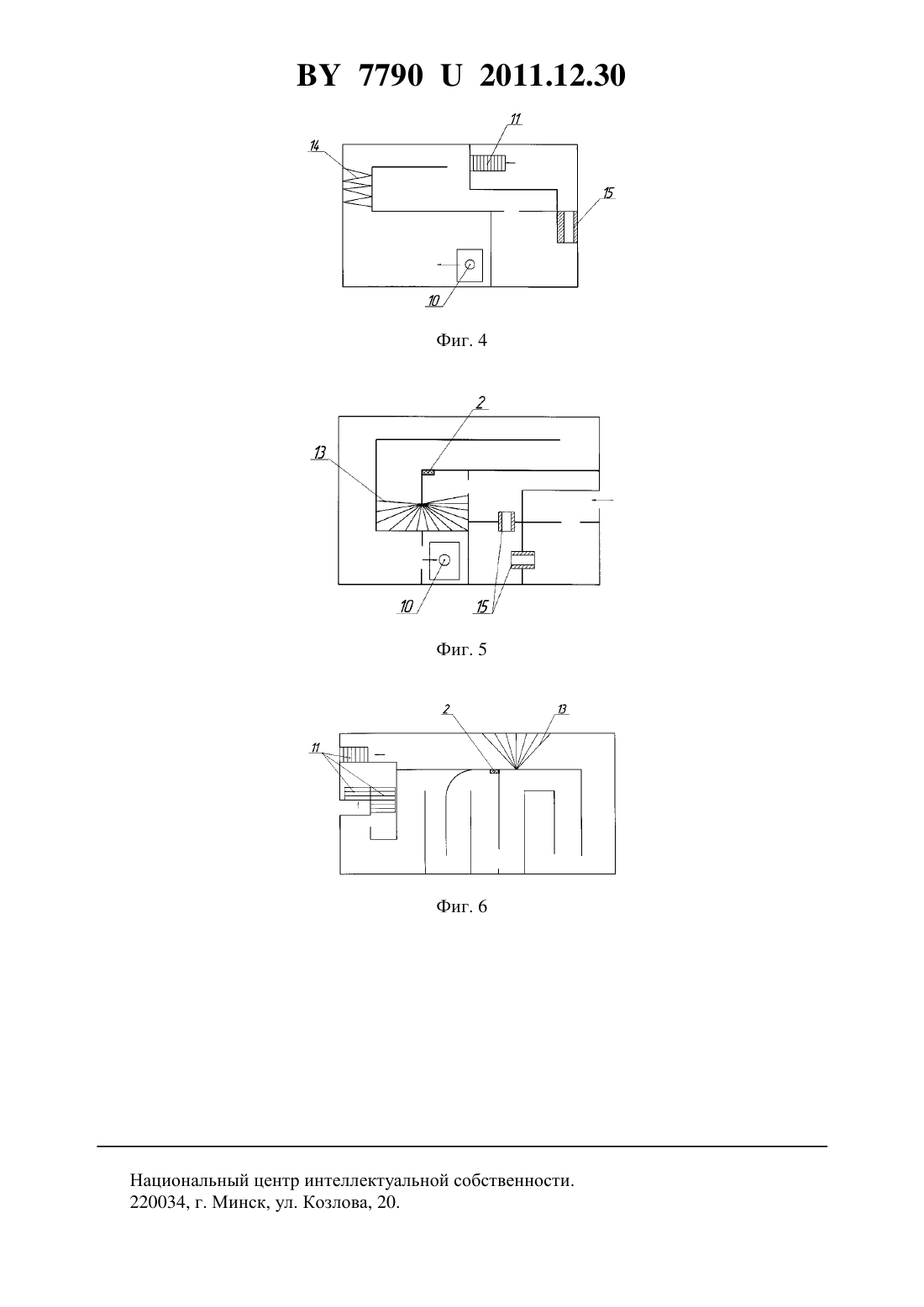

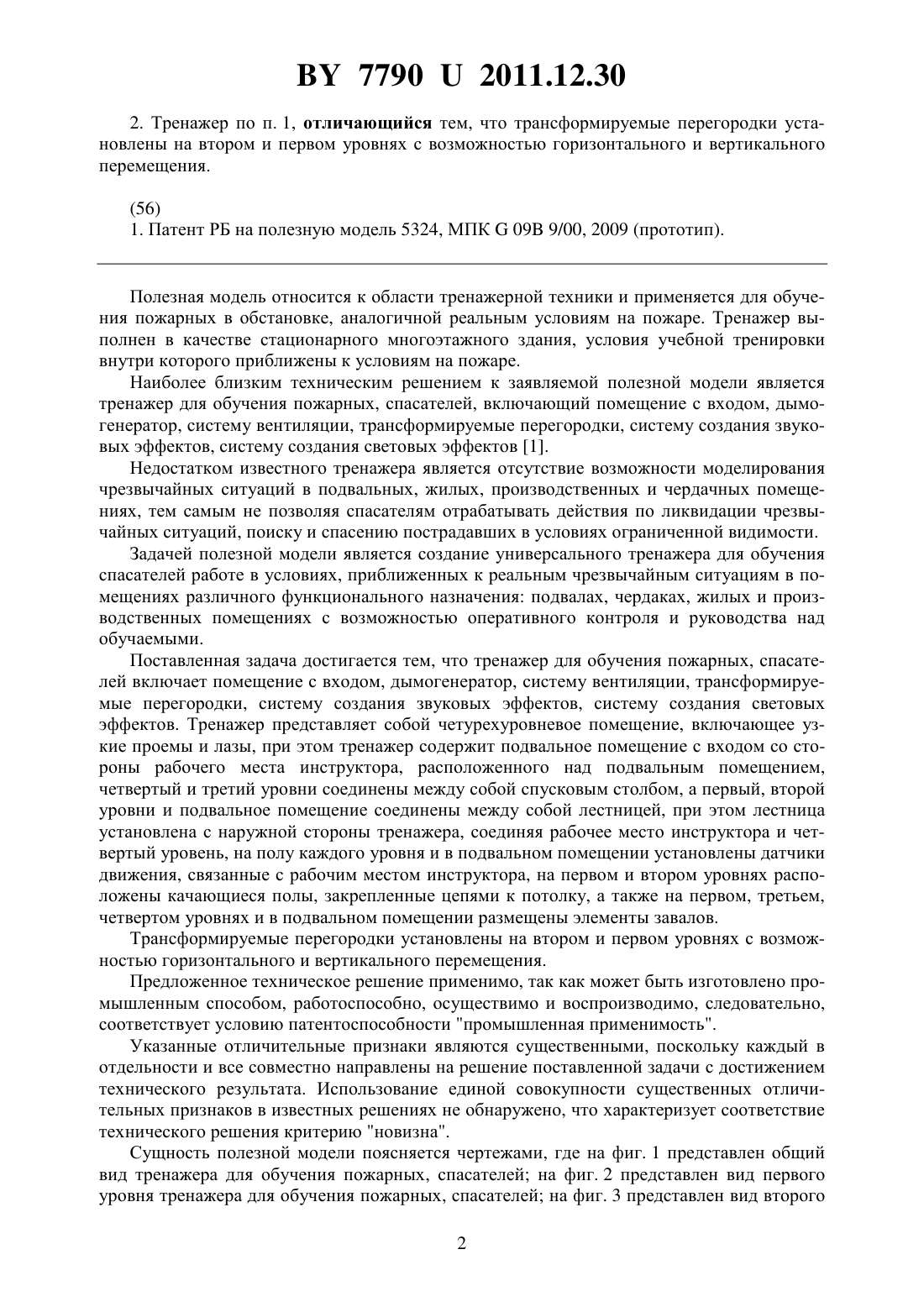

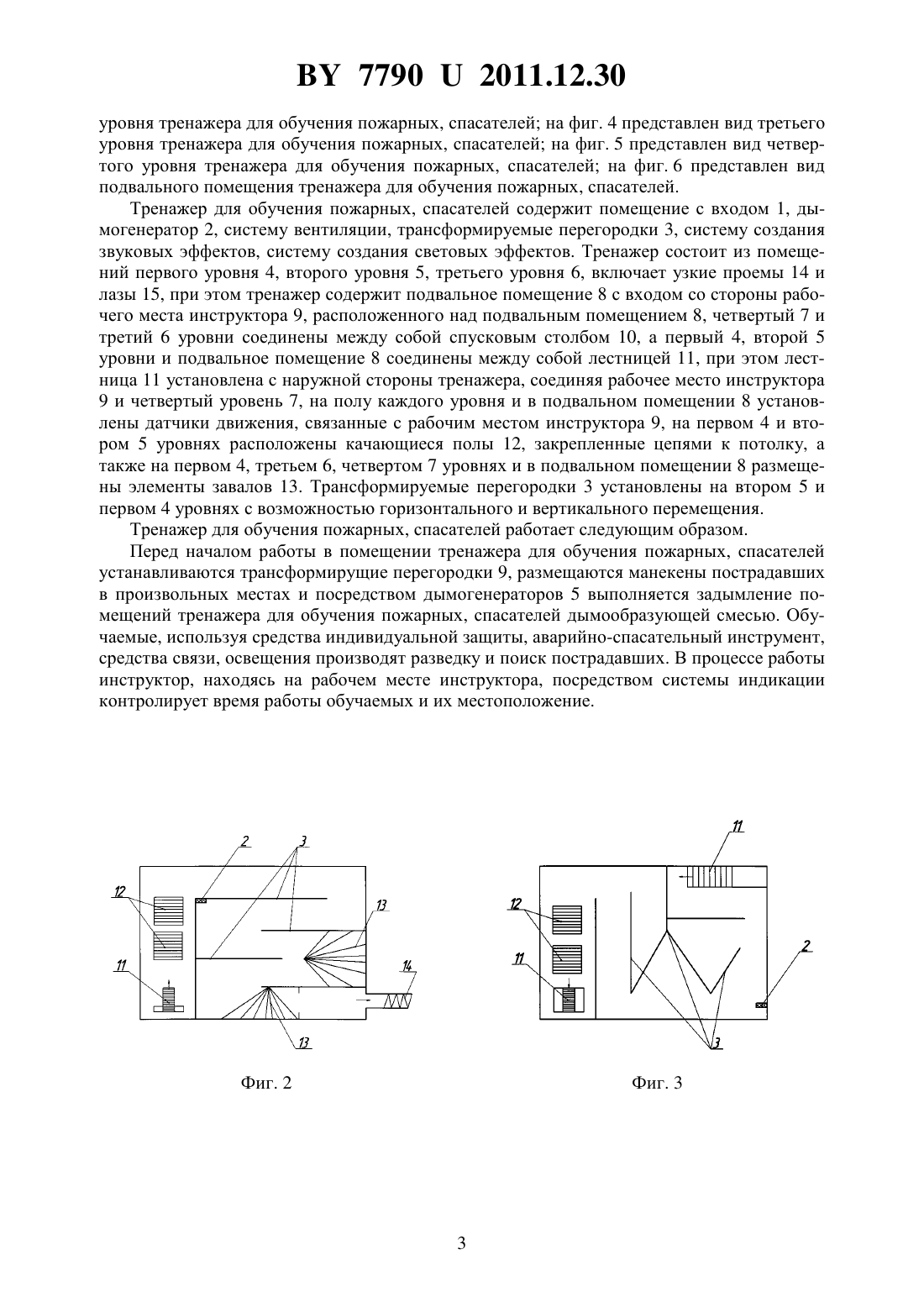

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ТРЕНАЖЕР ДЛЯ ОБУЧЕНИЯ ПОЖАРНЫХ, СПАСАТЕЛЕЙ(71) Заявитель Государственное учреждение образования Институт переподготовки и повышения квалификации Министерства по чрезвычайным ситуациям Республики Беларусь(72) Авторы Маковчик Александр Васильевич Бардушко Сергей Николаевич Яшеня Дмитрий Николаевич Бабич Виталий Евгеньевич Булыга Дмитрий Михайлович(73) Патентообладатель Государственное учреждение образования Институт переподготовки и повышения квалификации Министерства по чрезвычайным ситуациям Республики Беларусь(57) 1. Тренажер для обучения пожарных, спасателей, включающий помещение с входом,дымогенератор, систему вентиляции, трансформируемые перегородки, систему создания звуковых эффектов, систему создания световых эффектов, отличающийся тем, что тренажер представляет собой четырехуровневое помещение, включающее узкие проемы и лазы, при этом тренажер содержит подвальное помещение с входом со стороны рабочего места инструктора, расположенного над подвальным помещением, четвертый и третий уровни соединены между собой спусковым столбом, а первый, второй уровни и подвал соединены между собой лестницей, при этом лестница установлена с наружной стороны тренажера, соединяя рабочее место инструктора и четвертый уровень, на полу каждого уровня и в подвальном помещении установлены датчики движения, связанные с рабочим местом инструктора, на первом и втором уровнях расположены качающиеся полы, закрепленные цепями к потолку, а также на первом, третьем, четвертом уровнях и в подвальном помещении размещены элементы завалов. 77902011.12.30 2. Тренажер по п. 1, отличающийся тем, что трансформируемые перегородки установлены на втором и первом уровнях с возможностью горизонтального и вертикального перемещения.(56) 1. Патент РБ на полезную модель 5324, МПК 09 9/00, 2009 (прототип). Полезная модель относится к области тренажерной техники и применяется для обучения пожарных в обстановке, аналогичной реальным условиям на пожаре. Тренажер выполнен в качестве стационарного многоэтажного здания, условия учебной тренировки внутри которого приближены к условиям на пожаре. Наиболее близким техническим решением к заявляемой полезной модели является тренажер для обучения пожарных, спасателей, включающий помещение с входом, дымогенератор, систему вентиляции, трансформируемые перегородки, систему создания звуковых эффектов, систему создания световых эффектов 1. Недостатком известного тренажера является отсутствие возможности моделирования чрезвычайных ситуаций в подвальных, жилых, производственных и чердачных помещениях, тем самым не позволяя спасателям отрабатывать действия по ликвидации чрезвычайных ситуаций, поиску и спасению пострадавших в условиях ограниченной видимости. Задачей полезной модели является создание универсального тренажера для обучения спасателей работе в условиях, приближенных к реальным чрезвычайным ситуациям в помещениях различного функционального назначения подвалах, чердаках, жилых и производственных помещениях с возможностью оперативного контроля и руководства над обучаемыми. Поставленная задача достигается тем, что тренажер для обучения пожарных, спасателей включает помещение с входом, дымогенератор, систему вентиляции, трансформируемые перегородки, систему создания звуковых эффектов, систему создания световых эффектов. Тренажер представляет собой четурехуровневое помещение, включающее узкие проемы и лазы, при этом тренажер содержит подвальное помещение с входом со стороны рабочего места инструктора, расположенного над подвальным помещением,четвертый и третий уровни соединены между собой спусковым столбом, а первый, второй уровни и подвальное помещение соединены между собой лестницей, при этом лестница установлена с наружной стороны тренажера, соединяя рабочее место инструктора и четвертый уровень, на полу каждого уровня и в подвальном помещении установлены датчики движения, связанные с рабочим местом инструктора, на первом и втором уровнях расположены качающиеся полы, закрепленные цепями к потолку, а также на первом, третьем,четвертом уровнях и в подвальном помещении размещены элементы завалов. Трансформируемые перегородки установлены на втором и первом уровнях с возможностью горизонтального и вертикального перемещения. Предложенное техническое решение применимо, так как может быть изготовлено промышленным способом, работоспособно, осуществимо и воспроизводимо, следовательно,соответствует условию патентоспособности промышленная применимость. Указанные отличительные признаки являются существенными, поскольку каждый в отдельности и все совместно направлены на решение поставленной задачи с достижением технического результата. Использование единой совокупности существенных отличительных признаков в известных решениях не обнаружено, что характеризует соответствие технического решения критерию новизна. Сущность полезной модели поясняется чертежами, где на фиг. 1 представлен общий вид тренажера для обучения пожарных, спасателей на фиг. 2 представлен вид первого уровня тренажера для обучения пожарных, спасателей на фиг. 3 представлен вид второго 2 77902011.12.30 уровня тренажера для обучения пожарных, спасателей на фиг. 4 представлен вид третьего уровня тренажера для обучения пожарных, спасателей на фиг. 5 представлен вид четвертого уровня тренажера для обучения пожарных, спасателей на фиг. 6 представлен вид подвального помещения тренажера для обучения пожарных, спасателей. Тренажер для обучения пожарных, спасателей содержит помещение с входом 1, дымогенератор 2, систему вентиляции, трансформируемые перегородки 3, систему создания звуковых эффектов, систему создания световых эффектов. Тренажер состоит из помещений первого уровня 4, второго уровня 5, третьего уровня 6, включает узкие проемы 14 и лазы 15, при этом тренажер содержит подвальное помещение 8 с входом со стороны рабочего места инструктора 9, расположенного над подвальным помещением 8, четвертый 7 и третий 6 уровни соединены между собой спусковым столбом 10, а первый 4, второй 5 уровни и подвальное помещение 8 соединены между собой лестницей 11, при этом лестница 11 установлена с наружной стороны тренажера, соединяя рабочее место инструктора 9 и четвертый уровень 7, на полу каждого уровня и в подвальном помещении 8 установлены датчики движения, связанные с рабочим местом инструктора 9, на первом 4 и втором 5 уровнях расположены качающиеся полы 12, закрепленные цепями к потолку, а также на первом 4, третьем 6, четвертом 7 уровнях и в подвальном помещении 8 размещены элементы завалов 13. Трансформируемые перегородки 3 установлены на втором 5 и первом 4 уровнях с возможностью горизонтального и вертикального перемещения. Тренажер для обучения пожарных, спасателей работает следующим образом. Перед началом работы в помещении тренажера для обучения пожарных, спасателей устанавливаются трансформирущие перегородки 9, размещаются манекены пострадавших в произвольных местах и посредством дымогенераторов 5 выполняется задымление помещений тренажера для обучения пожарных, спасателей дымообразующей смесью. Обучаемые, используя средства индивидуальной защиты, аварийно-спасательный инструмент,средства связи, освещения производят разведку и поиск пострадавших. В процессе работы инструктор, находясь на рабочем месте инструктора, посредством системы индикации контролирует время работы обучаемых и их местоположение. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
