Комбинированная рыхлительная лапа

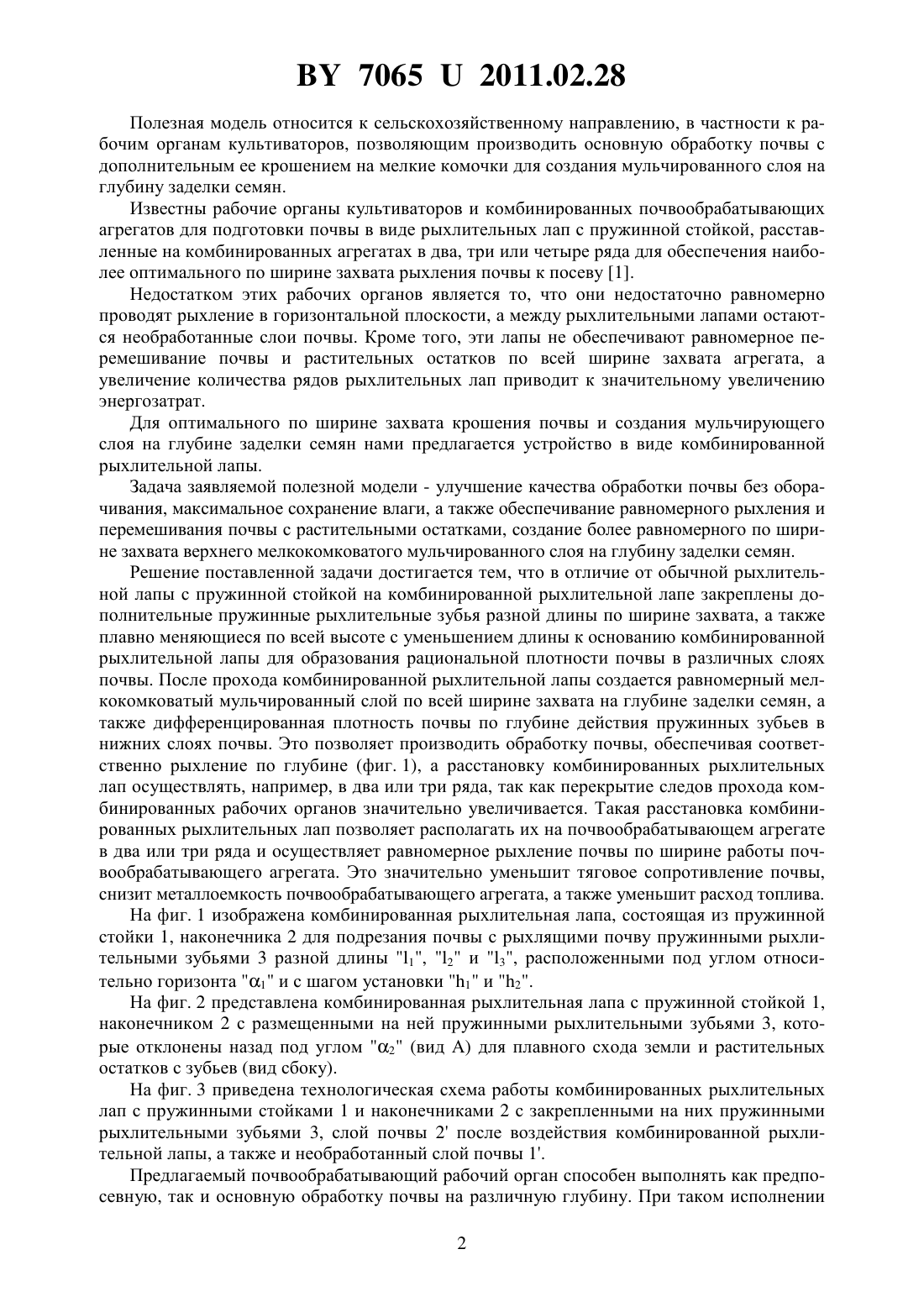

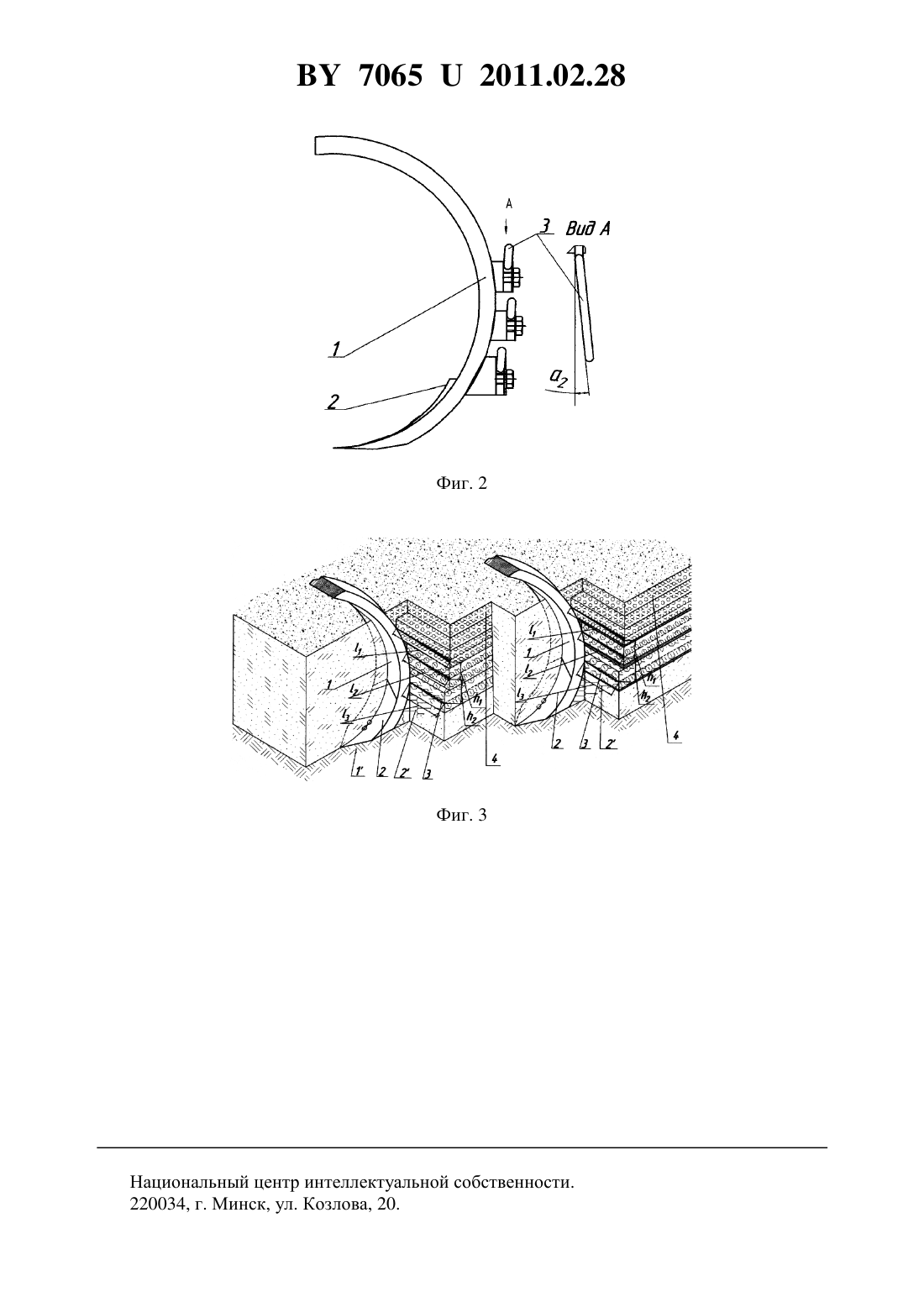

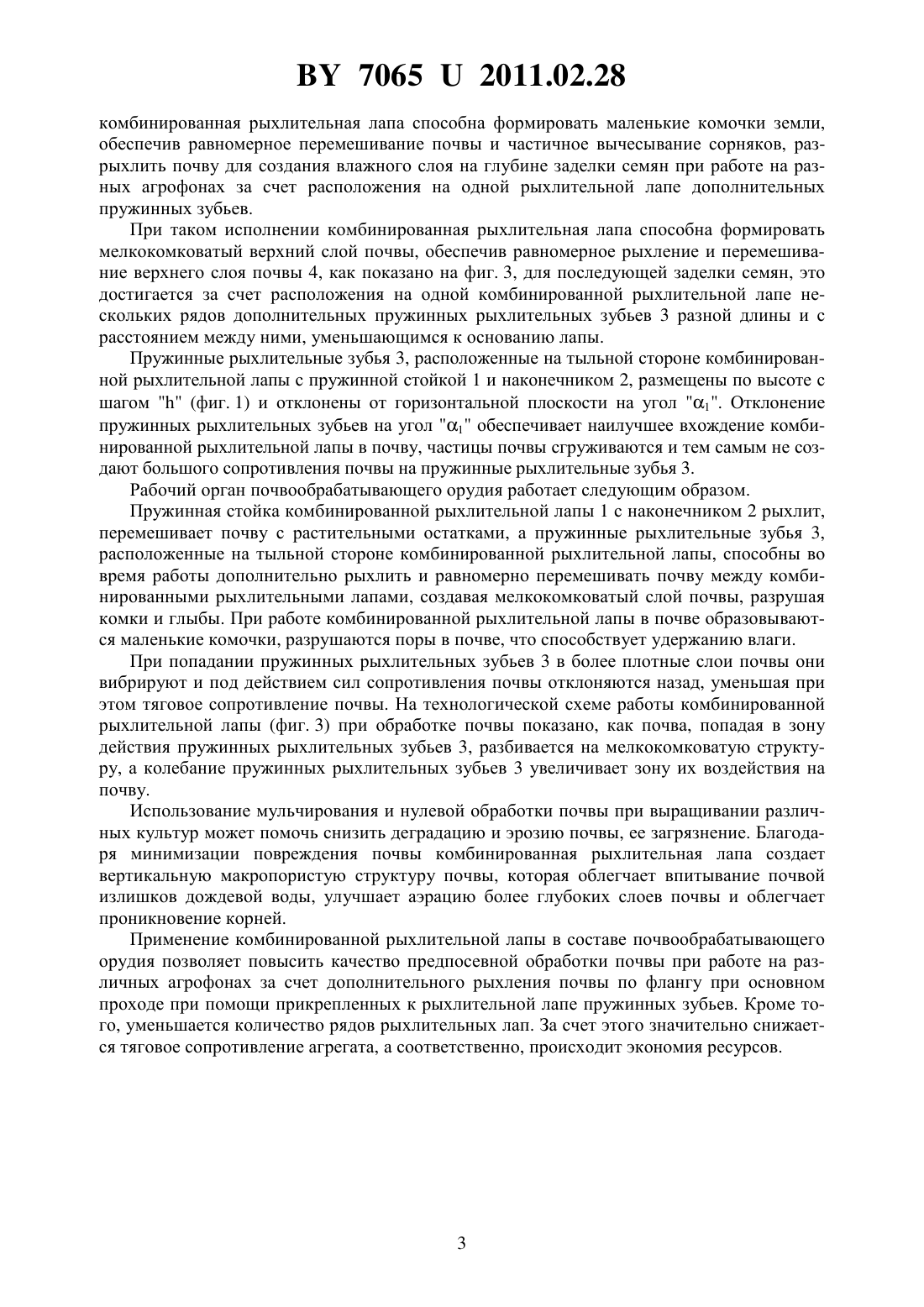

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Клименко Владимир Иванович Петровец Владимир Романович Самсонов Виталий Леонидович Дудко Николай Иванович Блохина Анастасия Сергеевна(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Комбинированная рыхлительная лапа для обработки почвы, включающая пружинную стойку с наконечником и болтами крепления, а также крепления стойки к раме почвообрабатывающего орудия, отличающаяся тем, что на тыльной стороне пружинной стойки закреплены пружинные зубья разной длины и с расстоянием между ними, уменьшающимся к основанию лапы.(56) 1. Цимбал А.Г. Исследование механической прочности почвы Исследование и изыскание новых рабочих органов сельскохозяйственных машин - . Колос, 1976. - С. 54-70. 70652011.02.28 Полезная модель относится к сельскохозяйственному направлению, в частности к рабочим органам культиваторов, позволяющим производить основную обработку почвы с дополнительным ее крошением на мелкие комочки для создания мульчированного слоя на глубину заделки семян. Известны рабочие органы культиваторов и комбинированных почвообрабатывающих агрегатов для подготовки почвы в виде рыхлительных лап с пружинной стойкой, расставленные на комбинированных агрегатах в два, три или четыре ряда для обеспечения наиболее оптимального по ширине захвата рыхления почвы к посеву 1. Недостатком этих рабочих органов является то, что они недостаточно равномерно проводят рыхление в горизонтальной плоскости, а между рыхлительными лапами остаются необработанные слои почвы. Кроме того, эти лапы не обеспечивают равномерное перемешивание почвы и растительных остатков по всей ширине захвата агрегата, а увеличение количества рядов рыхлительных лап приводит к значительному увеличению энергозатрат. Для оптимального по ширине захвата крошения почвы и создания мульчирующего слоя на глубине заделки семян нами предлагается устройство в виде комбинированной рыхлительной лапы. Задача заявляемой полезной модели - улучшение качества обработки почвы без оборачивания, максимальное сохранение влаги, а также обеспечивание равномерного рыхления и перемешивания почвы с растительными остатками, создание более равномерного по ширине захвата верхнего мелкокомковатого мульчированного слоя на глубину заделки семян. Решение поставленной задачи достигается тем, что в отличие от обычной рыхлительной лапы с пружинной стойкой на комбинированной рыхлительной лапе закреплены дополнительные пружинные рыхлительные зубья разной длины по ширине захвата, а также плавно меняющиеся по всей высоте с уменьшением длины к основанию комбинированной рыхлительной лапы для образования рациональной плотности почвы в различных слоях почвы. После прохода комбинированной рыхлительной лапы создается равномерный мелкокомковатый мульчированный слой по всей ширине захвата на глубине заделки семян, а также дифференцированная плотность почвы по глубине действия пружинных зубьев в нижних слоях почвы. Это позволяет производить обработку почвы, обеспечивая соответственно рыхление по глубине (фиг. 1), а расстановку комбинированных рыхлительных лап осуществлять, например, в два или три ряда, так как перекрытие следов прохода комбинированных рабочих органов значительно увеличивается. Такая расстановка комбинированных рыхлительных лап позволяет располагать их на почвообрабатывающем агрегате в два или три ряда и осуществляет равномерное рыхление почвы по ширине работы почвообрабатывающего агрегата. Это значительно уменьшит тяговое сопротивление почвы,снизит металлоемкость почвообрабатывающего агрегата, а также уменьшит расход топлива. На фиг. 1 изображена комбинированная рыхлительная лапа, состоящая из пружинной стойки 1, наконечника 2 для подрезания почвы с рыхлящими почву пружинными рыхлительными зубьями 3 разной длины 1, 2 и 3, расположенными под углом относительно горизонта 1 и с шагом установки 1 и 2. На фиг. 2 представлена комбинированная рыхлительная лапа с пружинной стойкой 1,наконечником 2 с размещенными на ней пружинными рыхлительными зубьями 3, которые отклонены назад под углом 2 (вид А) для плавного схода земли и растительных остатков с зубьев (вид сбоку). На фиг. 3 приведена технологическая схема работы комбинированных рыхлительных лап с пружинными стойками 1 и наконечниками 2 с закрепленными на них пружинными рыхлительными зубьями 3, слой почвы 2 после воздействия комбинированной рыхлительной лапы, а также и необработанный слой почвы 1. Предлагаемый почвообрабатывающий рабочий орган способен выполнять как предпосевную, так и основную обработку почвы на различную глубину. При таком исполнении 2 70652011.02.28 комбинированная рыхлительная лапа способна формировать маленькие комочки земли,обеспечив равномерное перемешивание почвы и частичное вычесывание сорняков, разрыхлить почву для создания влажного слоя на глубине заделки семян при работе на разных агрофонах за счет расположения на одной рыхлительной лапе дополнительных пружинных зубьев. При таком исполнении комбинированная рыхлительная лапа способна формировать мелкокомковатый верхний слой почвы, обеспечив равномерное рыхление и перемешивание верхнего слоя почвы 4, как показано на фиг. 3, для последующей заделки семян, это достигается за счет расположения на одной комбинированной рыхлительной лапе нескольких рядов дополнительных пружинных рыхлительных зубьев 3 разной длины и с расстоянием между ними, уменьшающимся к основанию лапы. Пружинные рыхлительные зубья 3, расположенные на тыльной стороне комбинированной рыхлительной лапы с пружинной стойкой 1 и наконечником 2, размещены по высоте с шагом(фиг. 1) и отклонены от горизонтальной плоскости на угол 1. Отклонение пружинных рыхлительных зубьев на угол 1 обеспечивает наилучшее вхождение комбинированной рыхлительной лапы в почву, частицы почвы сгруживаются и тем самым не создают большого сопротивления почвы на пружинные рыхлительные зубья 3. Рабочий орган почвообрабатывающего орудия работает следующим образом. Пружинная стойка комбинированной рыхлительной лапы 1 с наконечником 2 рыхлит,перемешивает почву с растительными остатками, а пружинные рыхлительные зубья 3,расположенные на тыльной стороне комбинированной рыхлительной лапы, способны во время работы дополнительно рыхлить и равномерно перемешивать почву между комбинированными рыхлительными лапами, создавая мелкокомковатый слой почвы, разрушая комки и глыбы. При работе комбинированной рыхлительной лапы в почве образовываются маленькие комочки, разрушаются поры в почве, что способствует удержанию влаги. При попадании пружинных рыхлительных зубьев 3 в более плотные слои почвы они вибрируют и под действием сил сопротивления почвы отклоняются назад, уменьшая при этом тяговое сопротивление почвы. На технологической схеме работы комбинированной рыхлительной лапы (фиг. 3) при обработке почвы показано, как почва, попадая в зону действия пружинных рыхлительных зубьев 3, разбивается на мелкокомковатую структуру, а колебание пружинных рыхлительных зубьев 3 увеличивает зону их воздействия на почву. Использование мульчирования и нулевой обработки почвы при выращивании различных культур может помочь снизить деградацию и эрозию почвы, ее загрязнение. Благодаря минимизации повреждения почвы комбинированная рыхлительная лапа создает вертикальную макропористую структуру почвы, которая облегчает впитывание почвой излишков дождевой воды, улучшает аэрацию более глубоких слоев почвы и облегчает проникновение корней. Применение комбинированной рыхлительной лапы в составе почвообрабатывающего орудия позволяет повысить качество предпосевной обработки почвы при работе на различных агрофонах за счет дополнительного рыхления почвы по флангу при основном проходе при помощи прикрепленных к рыхлительной лапе пружинных зубьев. Кроме того, уменьшается количество рядов рыхлительных лап. За счет этого значительно снижается тяговое сопротивление агрегата, а соответственно, происходит экономия ресурсов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
