Почвообрабатывающе- посевная комбинированная машина

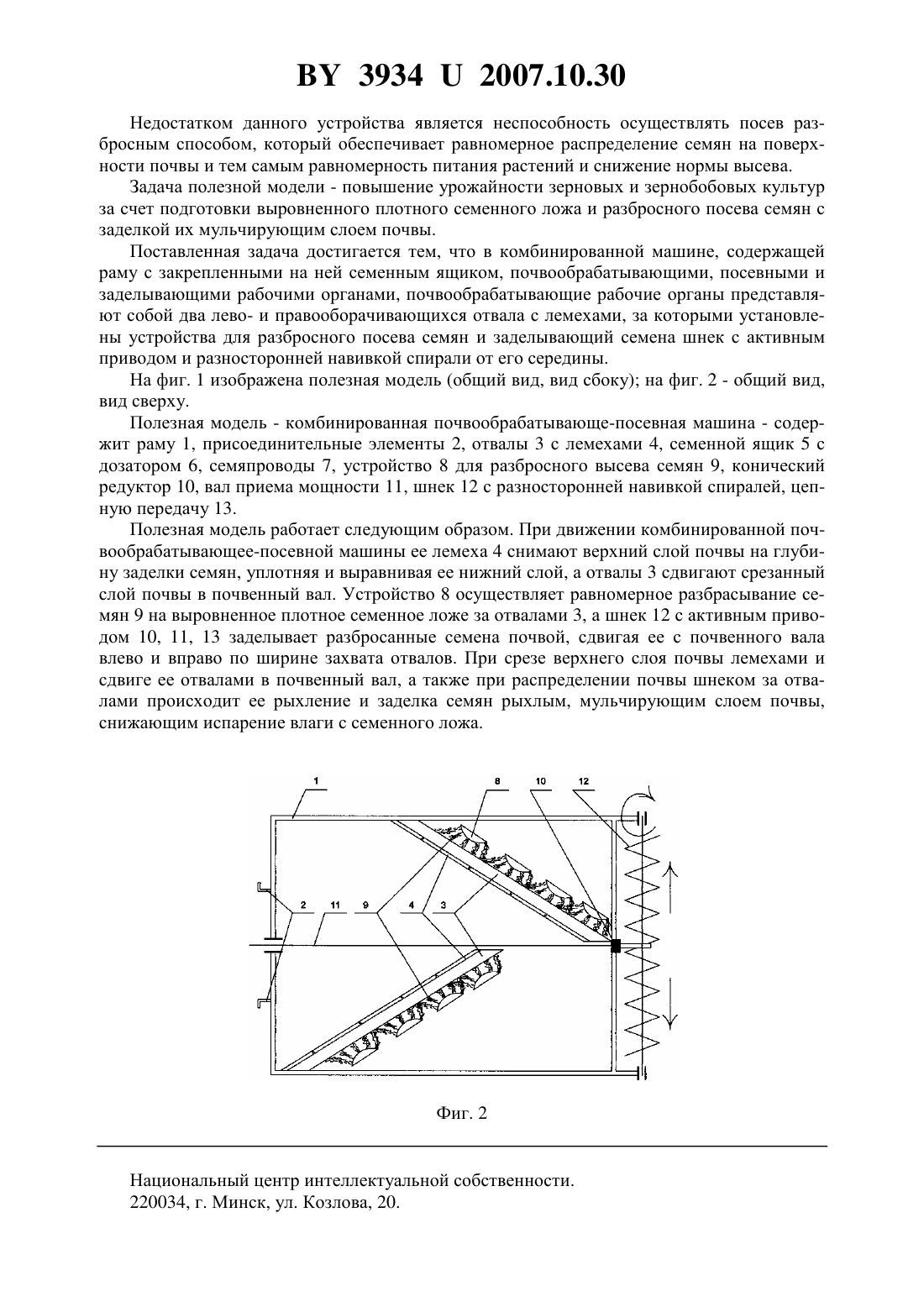

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Тимошенко Василий Яковлевич Новиков Анатолий Васильевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Почвообрабатывающе-посевная комбинированная машина, содержащая раму с закрепленными на ней почвообрабатывающими, посевными и заделывающими рабочими органами, отличающаяся тем, что почвообрабатывающие органы представляют собой лево- и правооборачивающие отвалы с лемехами, за которыми установлены устройства для разбросного посева семян и заделывающий семена шнек с активным приводом и разносторонней навивкой спирали от его середины. Фиг. 1 Полезная модель относится к сельскохозяйственной технике и может быть использована для одновременной обработки почвы и разбросного посева зерновых и зернобобовых культур. Известен комбинированный агрегат в составе почвообрабатывающего и посевного модулей для обработки почвы и одновременного рядкового посева зерновых и зернобобовых культур 1. 39342007.10.30 Недостатком данного устройства является неспособность осуществлять посев разбросным способом, который обеспечивает равномерное распределение семян на поверхности почвы и тем самым равномерность питания растений и снижение нормы высева. Задача полезной модели - повышение урожайности зерновых и зернобобовых культур за счет подготовки выровненного плотного семенного ложа и разбросного посева семян с заделкой их мульчирующим слоем почвы. Поставленная задача достигается тем, что в комбинированной машине, содержащей раму с закрепленными на ней семенным ящиком, почвообрабатывающими, посевными и заделывающими рабочими органами, почвообрабатывающие рабочие органы представляют собой два лево- и правооборачивающихся отвала с лемехами, за которыми установлены устройства для разбросного посева семян и заделывающий семена шнек с активным приводом и разносторонней навивкой спирали от его середины. На фиг. 1 изображена полезная модель (общий вид, вид сбоку) на фиг. 2 - общий вид,вид сверху. Полезная модель - комбинированная почвообрабатывающе-посевная машина - содержит раму 1, присоединительные элементы 2, отвалы 3 с лемехами 4, семенной ящик 5 с дозатором 6, семяпроводы 7, устройство 8 для разбросного высева семян 9, конический редуктор 10, вал приема мощности 11, шнек 12 с разносторонней навивкой спиралей, цепную передачу 13. Полезная модель работает следующим образом. При движении комбинированной почвообрабатывающее-посевной машины ее лемеха 4 снимают верхний слой почвы на глубину заделки семян, уплотняя и выравнивая ее нижний слой, а отвалы 3 сдвигают срезанный слой почвы в почвенный вал. Устройство 8 осуществляет равномерное разбрасывание семян 9 на выровненное плотное семенное ложе за отвалами 3, а шнек 12 с активным приводом 10, 11, 13 заделывает разбросанные семена почвой, сдвигая ее с почвенного вала влево и вправо по ширине захвата отвалов. При срезе верхнего слоя почвы лемехами и сдвиге ее отвалами в почвенный вал, а также при распределении почвы шнеком за отвалами происходит ее рыхление и заделка семян рыхлым, мульчирующим слоем почвы,снижающим испарение влаги с семенного ложа. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
