Кабина транспортного средства

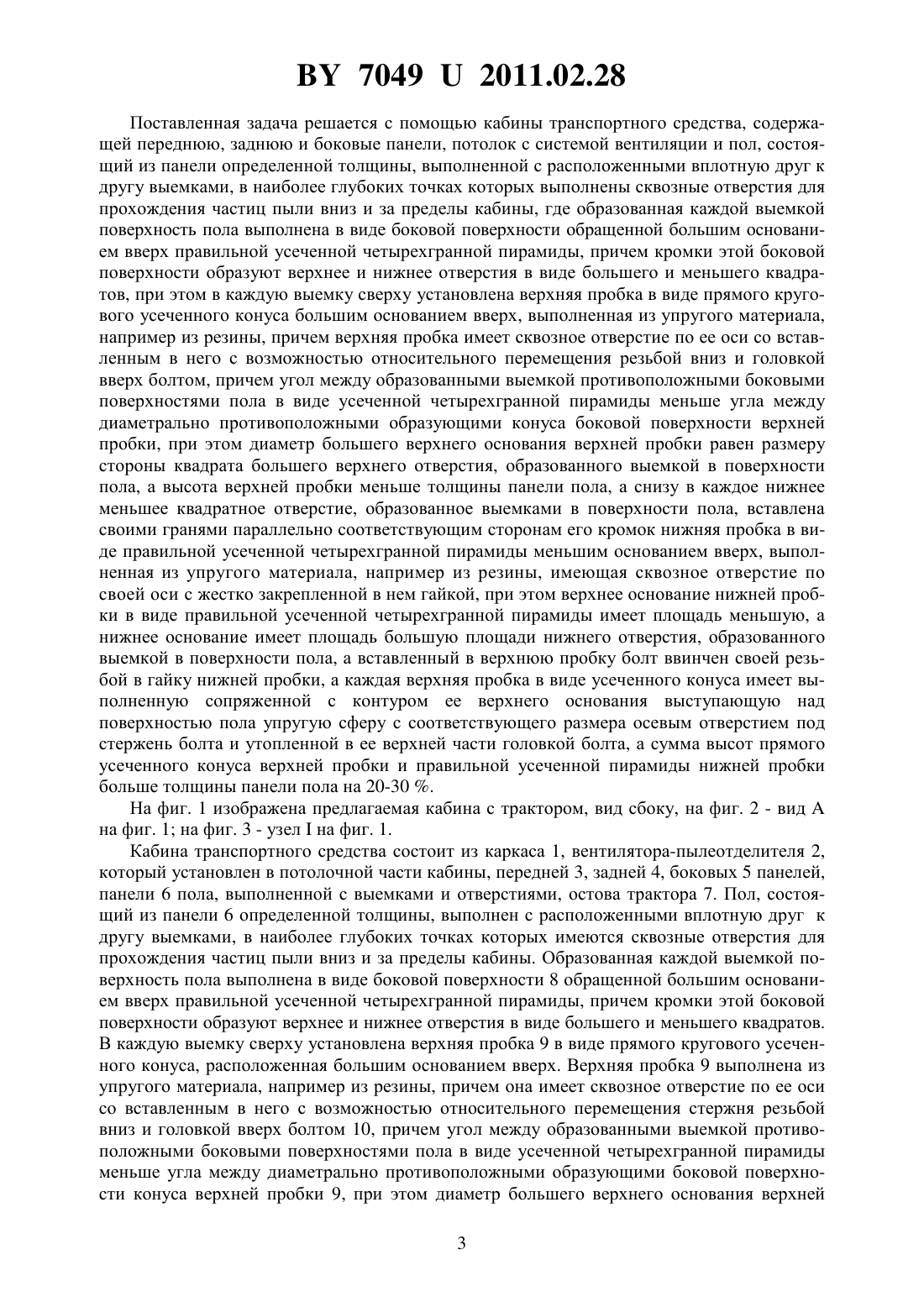

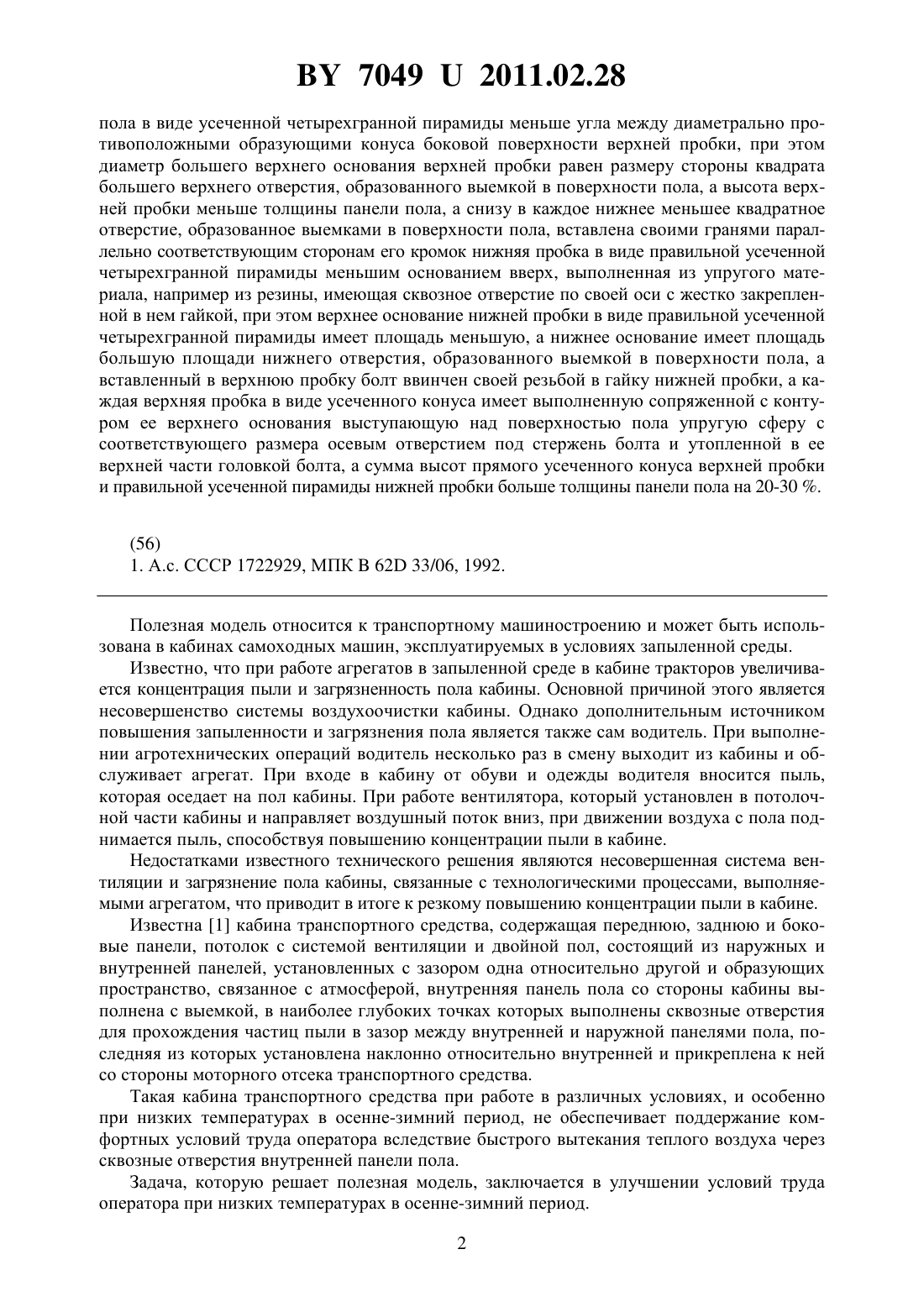

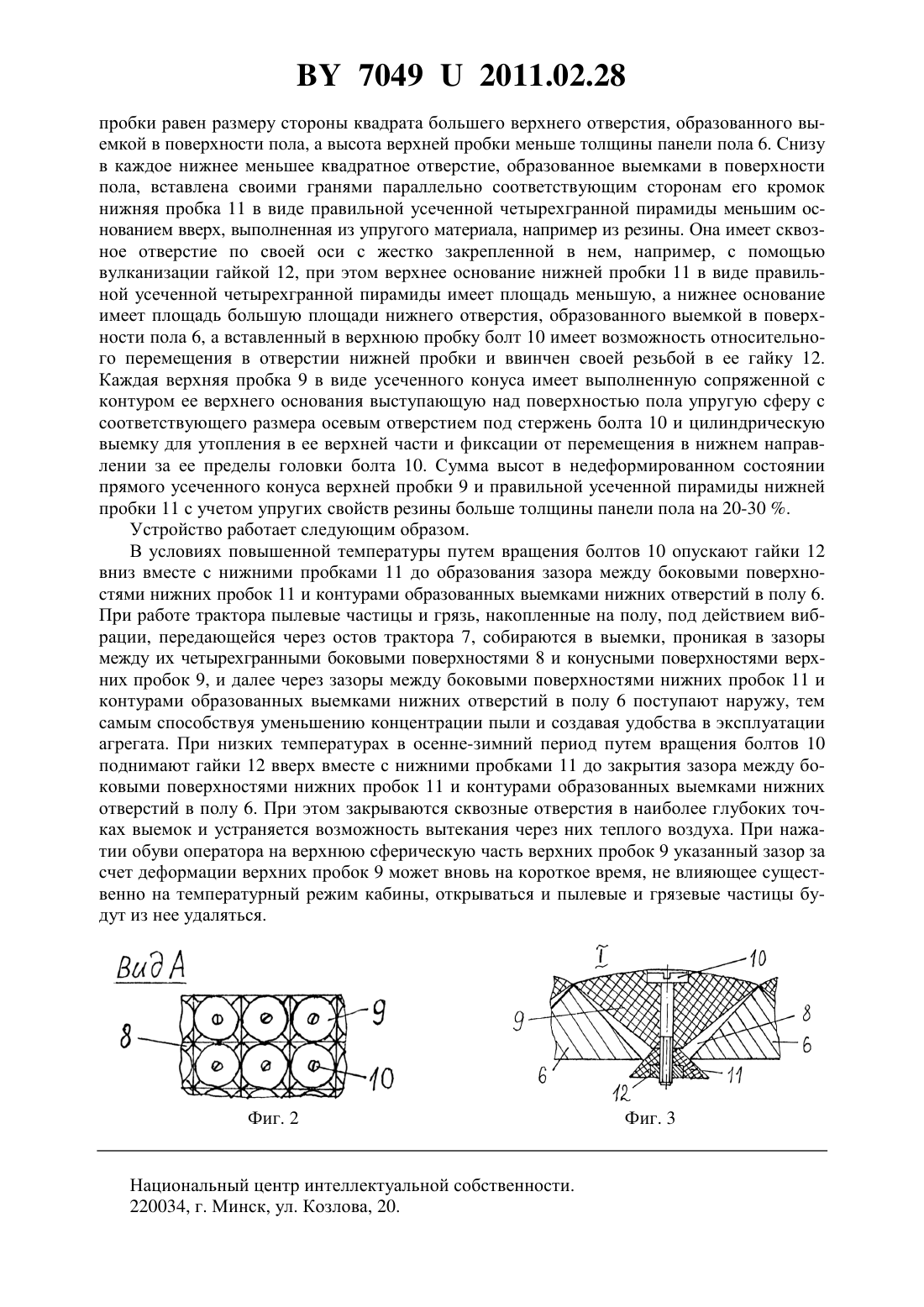

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Мисун Леонид Владимирович Мисун Александр Леонидович Агейчик Александр Валерьевич Агейчик Валерий Александрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Кабина транспортного средства, содержащая переднюю, заднюю и боковые панели,потолок с системой вентиляции и пол, состоящий из панели определенной толщины, выполненной с расположенными вплотную друг к другу выемками, в наиболее глубоких точках которых выполнены сквозные отверстия для прохождения частиц пыли вниз и за пределы кабины, отличающаяся тем, что образованная каждой выемкой поверхность пола выполнена в виде боковой поверхности обращенной большим основанием вверх правильной усеченной четырехгранной пирамиды, причем кромки этой боковой поверхности образуют верхнее и нижнее отверстия в виде большего и меньшего квадратов, при этом в каждую выемку сверху установлена верхняя пробка в виде прямого кругового усеченного конуса большим основанием вверх, выполненная из упругого материала, например из резины, причем верхняя пробка имеет сквозное отверстие по ее оси со вставленным в него с возможностью относительного перемещения резьбой вниз и головкой вверх болтом, причем угол между образованными выемкой противоположными боковыми поверхностями 70492011.02.28 пола в виде усеченной четырехгранной пирамиды меньше угла между диаметрально противоположными образующими конуса боковой поверхности верхней пробки, при этом диаметр большего верхнего основания верхней пробки равен размеру стороны квадрата большего верхнего отверстия, образованного выемкой в поверхности пола, а высота верхней пробки меньше толщины панели пола, а снизу в каждое нижнее меньшее квадратное отверстие, образованное выемками в поверхности пола, вставлена своими гранями параллельно соответствующим сторонам его кромок нижняя пробка в виде правильной усеченной четырехгранной пирамиды меньшим основанием вверх, выполненная из упругого материала, например из резины, имеющая сквозное отверстие по своей оси с жестко закрепленной в нем гайкой, при этом верхнее основание нижней пробки в виде правильной усеченной четырехгранной пирамиды имеет площадь меньшую, а нижнее основание имеет площадь большую площади нижнего отверстия, образованного выемкой в поверхности пола, а вставленный в верхнюю пробку болт ввинчен своей резьбой в гайку нижней пробки, а каждая верхняя пробка в виде усеченного конуса имеет выполненную сопряженной с контуром ее верхнего основания выступающую над поверхностью пола упругую сферу с соответствующего размера осевым отверстием под стержень болта и утопленной в ее верхней части головкой болта, а сумма высот прямого усеченного конуса верхней пробки и правильной усеченной пирамиды нижней пробки больше толщины панели пола на 20-30 .(56) 1. А.с. СССР 1722929, МПК 62 33/06, 1992. Полезная модель относится к транспортному машиностроению и может быть использована в кабинах самоходных машин, эксплуатируемых в условиях запыленной среды. Известно, что при работе агрегатов в запыленной среде в кабине тракторов увеличивается концентрация пыли и загрязненность пола кабины. Основной причиной этого является несовершенство системы воздухоочистки кабины. Однако дополнительным источником повышения запыленности и загрязнения пола является также сам водитель. При выполнении агротехнических операций водитель несколько раз в смену выходит из кабины и обслуживает агрегат. При входе в кабину от обуви и одежды водителя вносится пыль,которая оседает на пол кабины. При работе вентилятора, который установлен в потолочной части кабины и направляет воздушный поток вниз, при движении воздуха с пола поднимается пыль, способствуя повышению концентрации пыли в кабине. Недостатками известного технического решения являются несовершенная система вентиляции и загрязнение пола кабины, связанные с технологическими процессами, выполняемыми агрегатом, что приводит в итоге к резкому повышению концентрации пыли в кабине. Известна 1 кабина транспортного средства, содержащая переднюю, заднюю и боковые панели, потолок с системой вентиляции и двойной пол, состоящий из наружных и внутренней панелей, установленных с зазором одна относительно другой и образующих пространство, связанное с атмосферой, внутренняя панель пола со стороны кабины выполнена с выемкой, в наиболее глубоких точках которых выполнены сквозные отверстия для прохождения частиц пыли в зазор между внутренней и наружной панелями пола, последняя из которых установлена наклонно относительно внутренней и прикреплена к ней со стороны моторного отсека транспортного средства. Такая кабина транспортного средства при работе в различных условиях, и особенно при низких температурах в осенне-зимний период, не обеспечивает поддержание комфортных условий труда оператора вследствие быстрого вытекания теплого воздуха через сквозные отверстия внутренней панели пола. Задача, которую решает полезная модель, заключается в улучшении условий труда оператора при низких температурах в осенне-зимний период. 2 70492011.02.28 Поставленная задача решается с помощью кабины транспортного средства, содержащей переднюю, заднюю и боковые панели, потолок с системой вентиляции и пол, состоящий из панели определенной толщины, выполненной с расположенными вплотную друг к другу выемками, в наиболее глубоких точках которых выполнены сквозные отверстия для прохождения частиц пыли вниз и за пределы кабины, где образованная каждой выемкой поверхность пола выполнена в виде боковой поверхности обращенной большим основанием вверх правильной усеченной четырехгранной пирамиды, причем кромки этой боковой поверхности образуют верхнее и нижнее отверстия в виде большего и меньшего квадратов, при этом в каждую выемку сверху установлена верхняя пробка в виде прямого кругового усеченного конуса большим основанием вверх, выполненная из упругого материала,например из резины, причем верхняя пробка имеет сквозное отверстие по ее оси со вставленным в него с возможностью относительного перемещения резьбой вниз и головкой вверх болтом, причем угол между образованными выемкой противоположными боковыми поверхностями пола в виде усеченной четырехгранной пирамиды меньше угла между диаметрально противоположными образующими конуса боковой поверхности верхней пробки, при этом диаметр большего верхнего основания верхней пробки равен размеру стороны квадрата большего верхнего отверстия, образованного выемкой в поверхности пола, а высота верхней пробки меньше толщины панели пола, а снизу в каждое нижнее меньшее квадратное отверстие, образованное выемками в поверхности пола, вставлена своими гранями параллельно соответствующим сторонам его кромок нижняя пробка в виде правильной усеченной четырехгранной пирамиды меньшим основанием вверх, выполненная из упругого материала, например из резины, имеющая сквозное отверстие по своей оси с жестко закрепленной в нем гайкой, при этом верхнее основание нижней пробки в виде правильной усеченной четырехгранной пирамиды имеет площадь меньшую, а нижнее основание имеет площадь большую площади нижнего отверстия, образованного выемкой в поверхности пола, а вставленный в верхнюю пробку болт ввинчен своей резьбой в гайку нижней пробки, а каждая верхняя пробка в виде усеченного конуса имеет выполненную сопряженной с контуром ее верхнего основания выступающую над поверхностью пола упругую сферу с соответствующего размера осевым отверстием под стержень болта и утопленной в ее верхней части головкой болта, а сумма высот прямого усеченного конуса верхней пробки и правильной усеченной пирамиды нижней пробки больше толщины панели пола на 20-30 . На фиг. 1 изображена предлагаемая кабина с трактором, вид сбоку, на фиг. 2 - видна фиг. 1 на фиг. 3 - узелна фиг. 1. Кабина транспортного средства состоит из каркаса 1, вентилятора-пылеотделителя 2,который установлен в потолочной части кабины, передней 3, задней 4, боковых 5 панелей,панели 6 пола, выполненной с выемками и отверстиями, остова трактора 7. Пол, состоящий из панели 6 определенной толщины, выполнен с расположенными вплотную друг к другу выемками, в наиболее глубоких точках которых имеются сквозные отверстия для прохождения частиц пыли вниз и за пределы кабины. Образованная каждой выемкой поверхность пола выполнена в виде боковой поверхности 8 обращенной большим основанием вверх правильной усеченной четырехгранной пирамиды, причем кромки этой боковой поверхности образуют верхнее и нижнее отверстия в виде большего и меньшего квадратов. В каждую выемку сверху установлена верхняя пробка 9 в виде прямого кругового усеченного конуса, расположенная большим основанием вверх. Верхняя пробка 9 выполнена из упругого материала, например из резины, причем она имеет сквозное отверстие по ее оси со вставленным в него с возможностью относительного перемещения стержня резьбой вниз и головкой вверх болтом 10, причем угол между образованными выемкой противоположными боковыми поверхностями пола в виде усеченной четырехгранной пирамиды меньше угла между диаметрально противоположными образующими боковой поверхности конуса верхней пробки 9, при этом диаметр большего верхнего основания верхней 3 70492011.02.28 пробки равен размеру стороны квадрата большего верхнего отверстия, образованного выемкой в поверхности пола, а высота верхней пробки меньше толщины панели пола 6. Снизу в каждое нижнее меньшее квадратное отверстие, образованное выемками в поверхности пола, вставлена своими гранями параллельно соответствующим сторонам его кромок нижняя пробка 11 в виде правильной усеченной четырехгранной пирамиды меньшим основанием вверх, выполненная из упругого материала, например из резины. Она имеет сквозное отверстие по своей оси с жестко закрепленной в нем, например, с помощью вулканизации гайкой 12, при этом верхнее основание нижней пробки 11 в виде правильной усеченной четырехгранной пирамиды имеет площадь меньшую, а нижнее основание имеет площадь большую площади нижнего отверстия, образованного выемкой в поверхности пола 6, а вставленный в верхнюю пробку болт 10 имеет возможность относительного перемещения в отверстии нижней пробки и ввинчен своей резьбой в ее гайку 12. Каждая верхняя пробка 9 в виде усеченного конуса имеет выполненную сопряженной с контуром ее верхнего основания выступающую над поверхностью пола упругую сферу с соответствующего размера осевым отверстием под стержень болта 10 и цилиндрическую выемку для утопления в ее верхней части и фиксации от перемещения в нижнем направлении за ее пределы головки болта 10. Сумма высот в недеформированном состоянии прямого усеченного конуса верхней пробки 9 и правильной усеченной пирамиды нижней пробки 11 с учетом упругих свойств резины больше толщины панели пола на 20-30 . Устройство работает следующим образом. В условиях повышенной температуры путем вращения болтов 10 опускают гайки 12 вниз вместе с нижними пробками 11 до образования зазора между боковыми поверхностями нижних пробок 11 и контурами образованных выемками нижних отверстий в полу 6. При работе трактора пылевые частицы и грязь, накопленные на полу, под действием вибрации, передающейся через остов трактора 7, собираются в выемки, проникая в зазоры между их четырехгранными боковыми поверхностями 8 и конусными поверхностями верхних пробок 9, и далее через зазоры между боковыми поверхностями нижних пробок 11 и контурами образованных выемками нижних отверстий в полу 6 поступают наружу, тем самым способствуя уменьшению концентрации пыли и создавая удобства в эксплуатации агрегата. При низких температурах в осенне-зимний период путем вращения болтов 10 поднимают гайки 12 вверх вместе с нижними пробками 11 до закрытия зазора между боковыми поверхностями нижних пробок 11 и контурами образованных выемками нижних отверстий в полу 6. При этом закрываются сквозные отверстия в наиболее глубоких точках выемок и устраняется возможность вытекания через них теплого воздуха. При нажатии обуви оператора на верхнюю сферическую часть верхних пробок 9 указанный зазор за счет деформации верхних пробок 9 может вновь на короткое время, не влияющее существенно на температурный режим кабины, открываться и пылевые и грязевые частицы будут из нее удаляться. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
