Конструкция топиарной металлическо-скульптурной формы

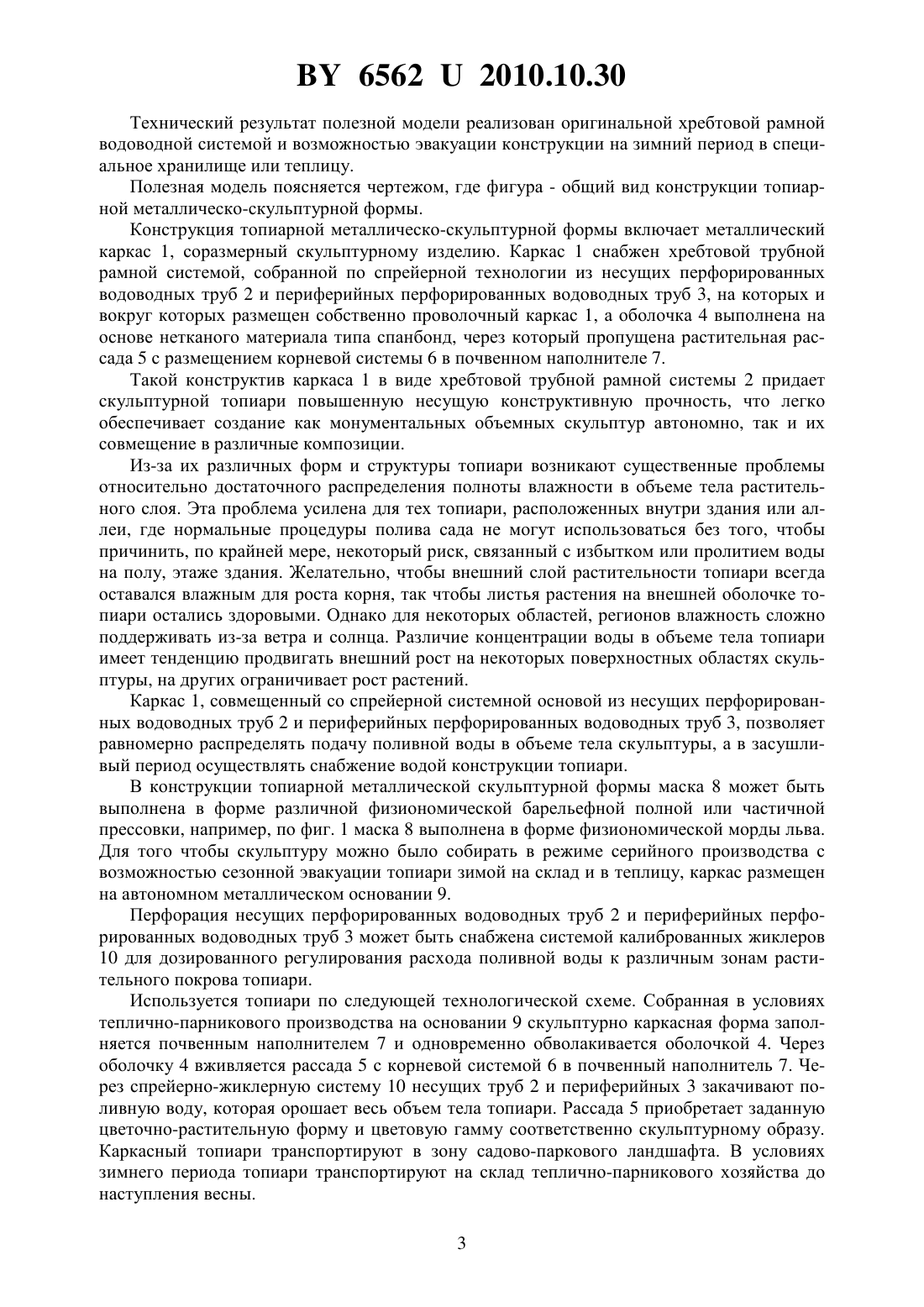

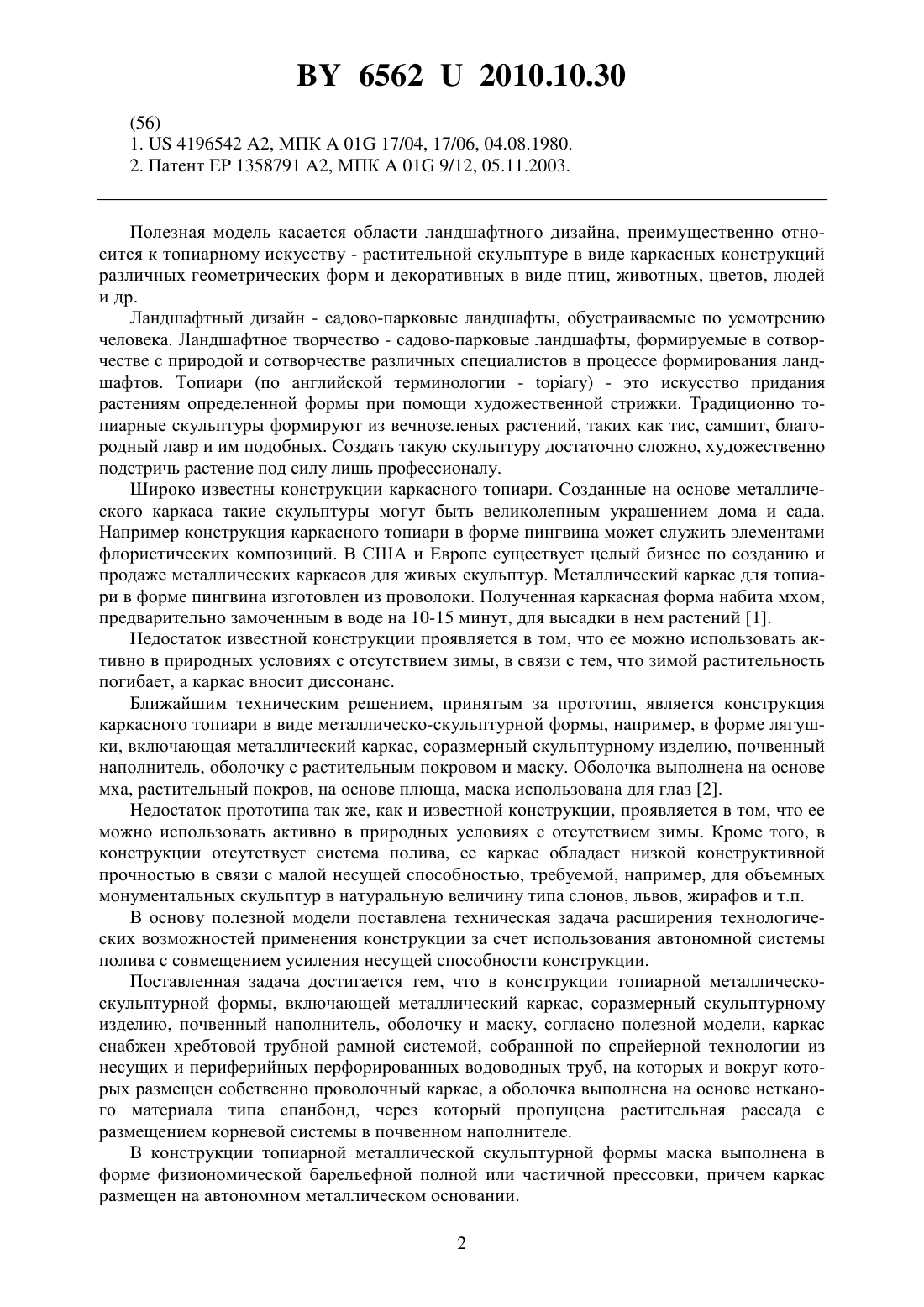

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОНСТРУКЦИЯ ТОПИАРНОЙ МЕТАЛЛИЧЕСКОСКУЛЬПТУРНОЙ ФОРМЫ(71) Заявитель Лидское городское унитарное предприятие жилищно-коммунального хозяйства(72) Авторы Савко Сергей Янович Нитковский Андрей Владиславович Красочка Иван Иванович(73) Патентообладатель Лидское городское унитарное предприятие жилищно-коммунального хозяйства(57) 1. Конструкция топиарной металлическо-скульптурной формы, включающая металлический каркас, соразмерный скульптурному изделию, почвенный наполнитель, оболочку и маску, отличающаяся тем, что каркас снабжен хребтовой трубной рамной системой, собранной по спрейерной технологии из несущих и периферийных перфорированных водоводных труб, на которых и вокруг которых размещен собственно проволочный каркас, а оболочка выполнена на основе нетканого материала типа спанбонд, через который пропущена растительная рассада с размещением корневой системы в почвенном наполнителе. 2. Конструкция топиарной металлическо-скульптурной формы по п. 1, отличающаяся тем, что маска выполнена в форме физиономической барельефной полной или частичной прессовки, причем каркас размещен на автономном металлическом основании.(56) 1.4196542 2, МПК 01 17/04, 17/06, 04.08.1980. 2. Патент 1358791 2, МПК 01 9/12, 05.11.2003. Полезная модель касается области ландшафтного дизайна, преимущественно относится к топиарному искусству - растительной скульптуре в виде каркасных конструкций различных геометрических форм и декоративных в виде птиц, животных, цветов, людей и др. Ландшафтный дизайн - садово-парковые ландшафты, обустраиваемые по усмотрению человека. Ландшафтное творчество - садово-парковые ландшафты, формируемые в сотворчестве с природой и сотворчестве различных специалистов в процессе формирования ландшафтов. Топиари (по английской терминологии - ) - это искусство придания растениям определенной формы при помощи художественной стрижки. Традиционно топиарные скульптуры формируют из вечнозеленых растений, таких как тис, самшит, благородный лавр и им подобных. Создать такую скульптуру достаточно сложно, художественно подстричь растение под силу лишь профессионалу. Широко известны конструкции каркасного топиари. Созданные на основе металлического каркаса такие скульптуры могут быть великолепным украшением дома и сада. Например конструкция каркасного топиари в форме пингвина может служить элементами флористических композиций. В США и Европе существует целый бизнес по созданию и продаже металлических каркасов для живых скульптур. Металлический каркас для топиари в форме пингвина изготовлен из проволоки. Полученная каркасная форма набита мхом,предварительно замоченным в воде на 10-15 минут, для высадки в нем растений 1. Недостаток известной конструкции проявляется в том, что ее можно использовать активно в природных условиях с отсутствием зимы, в связи с тем, что зимой растительность погибает, а каркас вносит диссонанс. Ближайшим техническим решением, принятым за прототип, является конструкция каркасного топиари в виде металлическо-скульптурной формы, например, в форме лягушки, включающая металлический каркас, соразмерный скульптурному изделию, почвенный наполнитель, оболочку с растительным покровом и маску. Оболочка выполнена на основе мха, растительный покров, на основе плюща, маска использована для глаз 2. Недостаток прототипа так же, как и известной конструкции, проявляется в том, что ее можно использовать активно в природных условиях с отсутствием зимы. Кроме того, в конструкции отсутствует система полива, ее каркас обладает низкой конструктивной прочностью в связи с малой несущей способностью, требуемой, например, для объемных монументальных скульптур в натуральную величину типа слонов, львов, жирафов и т.п. В основу полезной модели поставлена техническая задача расширения технологических возможностей применения конструкции за счет использования автономной системы полива с совмещением усиления несущей способности конструкции. Поставленная задача достигается тем, что в конструкции топиарной металлическоскульптурной формы, включающей металлический каркас, соразмерный скульптурному изделию, почвенный наполнитель, оболочку и маску, согласно полезной модели, каркас снабжен хребтовой трубной рамной системой, собранной по спрейерной технологии из несущих и периферийных перфорированных водоводных труб, на которых и вокруг которых размещен собственно проволочный каркас, а оболочка выполнена на основе нетканого материала типа спанбонд, через который пропущена растительная рассада с размещением корневой системы в почвенном наполнителе. В конструкции топиарной металлической скульптурной формы маска выполнена в форме физиономической барельефной полной или частичной прессовки, причем каркас размещен на автономном металлическом основании. 2 65622010.10.30 Технический результат полезной модели реализован оригинальной хребтовой рамной водоводной системой и возможностью эвакуации конструкции на зимний период в специальное хранилище или теплицу. Полезная модель поясняется чертежом, где фигура - общий вид конструкции топиарной металлическо-скульптурной формы. Конструкция топиарной металлическо-скульптурной формы включает металлический каркас 1, соразмерный скульптурному изделию. Каркас 1 снабжен хребтовой трубной рамной системой, собранной по спрейерной технологии из несущих перфорированных водоводных труб 2 и периферийных перфорированных водоводных труб 3, на которых и вокруг которых размещен собственно проволочный каркас 1, а оболочка 4 выполнена на основе нетканого материала типа спанбонд, через который пропущена растительная рассада 5 с размещением корневой системы 6 в почвенном наполнителе 7. Такой конструктив каркаса 1 в виде хребтовой трубной рамной системы 2 придает скульптурной топиари повышенную несущую конструктивную прочность, что легко обеспечивает создание как монументальных объемных скульптур автономно, так и их совмещение в различные композиции. Из-за их различных форм и структуры топиари возникают существенные проблемы относительно достаточного распределения полноты влажности в объеме тела растительного слоя. Эта проблема усилена для тех топиари, расположенных внутри здания или аллеи, где нормальные процедуры полива сада не могут использоваться без того, чтобы причинить, по крайней мере, некоторый риск, связанный с избытком или пролитием воды на полу, этаже здания. Желательно, чтобы внешний слой растительности топиари всегда оставался влажным для роста корня, так чтобы листья растения на внешней оболочке топиари остались здоровыми. Однако для некоторых областей, регионов влажность сложно поддерживать из-за ветра и солнца. Различие концентрации воды в объеме тела топиари имеет тенденцию продвигать внешний рост на некоторых поверхностных областях скульптуры, на других ограничивает рост растений. Каркас 1, совмещенный со спрейерной системной основой из несущих перфорированных водоводных труб 2 и периферийных перфорированных водоводных труб 3, позволяет равномерно распределять подачу поливной воды в объеме тела скульптуры, а в засушливый период осуществлять снабжение водой конструкции топиари. В конструкции топиарной металлической скульптурной формы маска 8 может быть выполнена в форме различной физиономической барельефной полной или частичной прессовки, например, по фиг. 1 маска 8 выполнена в форме физиономической морды льва. Для того чтобы скульптуру можно было собирать в режиме серийного производства с возможностью сезонной эвакуации топиари зимой на склад и в теплицу, каркас размещен на автономном металлическом основании 9. Перфорация несущих перфорированных водоводных труб 2 и периферийных перфорированных водоводных труб 3 может быть снабжена системой калиброванных жиклеров 10 для дозированного регулирования расхода поливной воды к различным зонам растительного покрова топиари. Используется топиари по следующей технологической схеме. Собранная в условиях теплично-парникового производства на основании 9 скульптурно каркасная форма заполняется почвенным наполнителем 7 и одновременно обволакивается оболочкой 4. Через оболочку 4 вживляется рассада 5 с корневой системой 6 в почвенный наполнитель 7. Через спрейерно-жиклерную систему 10 несущих труб 2 и периферийных 3 закачивают поливную воду, которая орошает весь объем тела топиари. Рассада 5 приобретает заданную цветочно-растительную форму и цветовую гамму соответственно скульптурному образу. Каркасный топиари транспортируют в зону садово-паркового ландшафта. В условиях зимнего периода топиари транспортируют на склад теплично-парникового хозяйства до наступления весны. 3 65622010.10.30 Металлический каркас 1 для топиари можно изготовить из проволоки. Потребуется также мох сфагнум. Мох предварительно замачивают в теплой воде на 10-15 минут. После чего набивают им каркасную форму, при временном отсутствии спанбонда предварительно обвязывают каркас леской, и скульптура готова к высадке растений. Для создания топиарных скульптур обычно используют вьющиеся растения плющ, барвинок и так далее. Используют также очиток едкий и суккуленты (например, молодило). Могут быть использованы любые почвопокровные однолетние растения. При этом мох осторожно надрезают и помещают в него корни растения. Небольшую топиарную скульптуру можно поместить в цветочный горшок или контейнер. В этом случае ее можно будет заносить на зиму в помещение. Такой скульптурой можно украсить прихожую или гостиную. Плющ или другую подходящую растительность, отобранную для цвета и характеристик роста, выращивают на внешних поверхностях топиари с корнями плюща, проникающими через оболочку, сильно связанную мохом. Новый конструктив топиарной металлическо-скульптурной формы предпочтителен для геометрических и декоративных форм в общей пейзажной картине с акцентирующей деталью пейзажа в форме животных и птиц, а также может быть применена и любая другая архитектурная форма. Топиарная металлическо-скульптурная форма проходит промышленную апробацию в Беларуси в г. Лида. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
