Конструкция рельефа для контактной рельефной сварки

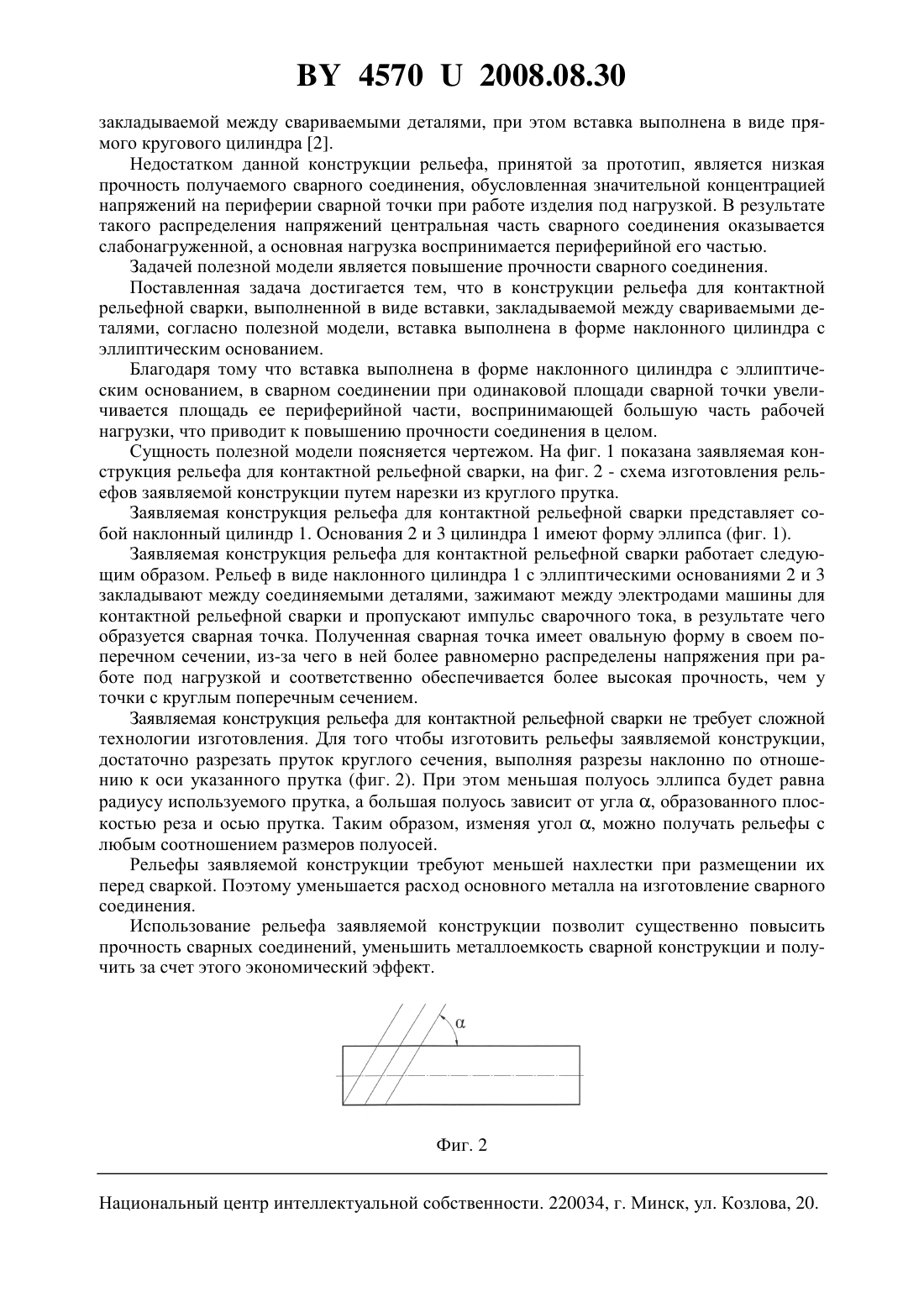

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОНСТРУКЦИЯ РЕЛЬЕФА ДЛЯ КОНТАКТНОЙ РЕЛЬЕФНОЙ СВАРКИ(71) Заявитель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(72) Авторы Шелег Валерий Константинович Цумарев Юрий Алексеевич Фурманов Сергей Михайлович Бендик Татьяна Ивановна Кибкова Диана Петровна(73) Патентообладатель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(57) Конструкция рельефа для контактной рельефной сварки в виде вставки, закладываемой между свариваемыми деталями, отличающаяся тем, что вставка выполнена в форме наклонного цилиндра с эллиптическим основанием. Фиг. 1 Полезная модель относится к области сварки и может найти применение в серийном производстве сварных изделий сложной формы, в случае возникновения трудностей при получении рельефа непосредственно на свариваемой детали. Известна конструкция рельефа для контактной рельефной сварки, представляющая собой выступ, получаемый штамповкой на одной из свариваемых поверхностей 1. Недостатками этой конструкции рельефа являются наличие глубоких вмятин от штамповки на поверхностях деталей, что ухудшает внешний вид изделия и снижает работоспособность сварного соединения при циклической нагрузке. Кроме того, такая конструкция рельефа не может быть применена при сварке металла большой толщины. Наиболее близкой к заявляемому объекту по технической сущности и достигаемому результату является конструкция рельефа для контактной рельефной сварки в виде вставки,45702008.08.30 закладываемой между свариваемыми деталями, при этом вставка выполнена в виде прямого кругового цилиндра 2. Недостатком данной конструкции рельефа, принятой за прототип, является низкая прочность получаемого сварного соединения, обусловленная значительной концентрацией напряжений на периферии сварной точки при работе изделия под нагрузкой. В результате такого распределения напряжений центральная часть сварного соединения оказывается слабонагруженной, а основная нагрузка воспринимается периферийной его частью. Задачей полезной модели является повышение прочности сварного соединения. Поставленная задача достигается тем, что в конструкции рельефа для контактной рельефной сварки, выполненной в виде вставки, закладываемой между свариваемыми деталями, согласно полезной модели, вставка выполнена в форме наклонного цилиндра с эллиптическим основанием. Благодаря тому что вставка выполнена в форме наклонного цилиндра с эллиптическим основанием, в сварном соединении при одинаковой площади сварной точки увеличивается площадь ее периферийной части, воспринимающей большую часть рабочей нагрузки, что приводит к повышению прочности соединения в целом. Сущность полезной модели поясняется чертежом. На фиг. 1 показана заявляемая конструкция рельефа для контактной рельефной сварки, на фиг. 2 - схема изготовления рельефов заявляемой конструкции путем нарезки из круглого прутка. Заявляемая конструкция рельефа для контактной рельефной сварки представляет собой наклонный цилиндр 1. Основания 2 и 3 цилиндра 1 имеют форму эллипса (фиг. 1). Заявляемая конструкция рельефа для контактной рельефной сварки работает следующим образом. Рельеф в виде наклонного цилиндра 1 с эллиптическими основаниями 2 и 3 закладывают между соединяемыми деталями, зажимают между электродами машины для контактной рельефной сварки и пропускают импульс сварочного тока, в результате чего образуется сварная точка. Полученная сварная точка имеет овальную форму в своем поперечном сечении, из-за чего в ней более равномерно распределены напряжения при работе под нагрузкой и соответственно обеспечивается более высокая прочность, чем у точки с круглым поперечным сечением. Заявляемая конструкция рельефа для контактной рельефной сварки не требует сложной технологии изготовления. Для того чтобы изготовить рельефы заявляемой конструкции,достаточно разрезать пруток круглого сечения, выполняя разрезы наклонно по отношению к оси указанного прутка (фиг. 2). При этом меньшая полуось эллипса будет равна радиусу используемого прутка, а большая полуось зависит от угла , образованного плоскостью реза и осью прутка. Таким образом, изменяя угол , можно получать рельефы с любым соотношением размеров полуосей. Рельефы заявляемой конструкции требуют меньшей нахлестки при размещении их перед сваркой. Поэтому уменьшается расход основного металла на изготовление сварного соединения. Использование рельефа заявляемой конструкции позволит существенно повысить прочность сварных соединений, уменьшить металлоемкость сварной конструкции и получить за счет этого экономический эффект. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
