Носовой аспиратор

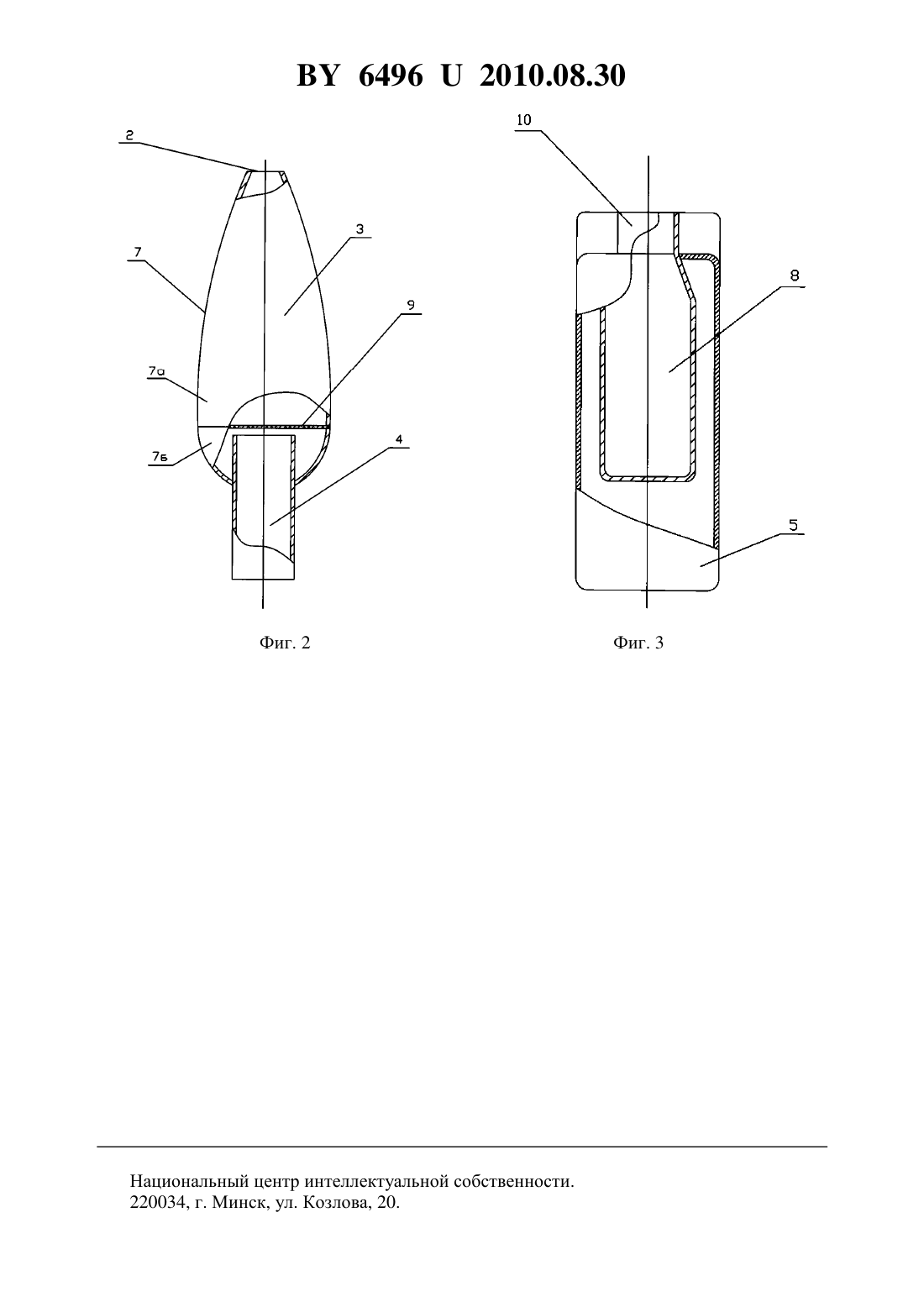

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Чечушкин Максим Александрович Чечушкина Снежана Владимировна(72) Авторы Чечушкин Максим Александрович Чечушкина Снежана Владимировна(73) Патентообладатели Чечушкин Максим Александрович Чечушкина Снежана Владимировна(57) 1. Носовой аспиратор, имеющий верхнюю сопловую часть, аспирационную головку, соединительный элемент, выполненный с возможностью присоединения к очистительному устройству, и гибкий соединительный элемент, сопловая часть и аспирационная головка образованы корпусом, составленным из двух частей, в аспираторе предусмотрена рукоятка,сопловая часть и соединительный элемент изготовлены из пластмассы, отличающийся тем,что корпус дополнительно содержит соединительный элемент, при этом соединительный 64962010.08.30 элемент выступает внутрь аспирационной головки, гибкий соединительный элемент предназначен для соединения аспирационной головки и очистительного устройства, в месте соединения с очистительным устройством гибкий соединительный элемент соединен жестко или с возможностью разъединения, при этом очистительное устройство имеет внутреннюю полость, внутри которой установлена сеточка-улавливатель, а рукоятка установлена на очистительном устройстве и на соединительном элементе корпуса. 2. Носовой аспиратор по п. 1, отличающийся тем, что сеточка-улавливатель установлена внутри аспирационной головки. 3. Носовой аспиратор по п. 1, отличающийся тем, что аспирационная головка выполнена из пластмассы или силикона, или ПВХ прозрачного цвета. 4. Носовой аспиратор по п. 1, отличающийся тем, что гибкий соединительный элемент выполнен из ПВХ или силикона прозрачного цвета. 5. Носовой аспиратор по п. 1, отличающийся тем, что очистительное устройство выполнено из пластмассы или силикона, или ПВХ прозрачного или окрашенного цвета.(56) 1. Патент РФ на полезную модель 87083. Носовой аспиратор, присоединяемый к очистительному устройству вакуумного действия, опубл. 27.09.2009. Полезная модель относится к медицинской технике, а именно к устройствам для аспирации из носа, и может быть использована для удаления слизи из труднодоступной полости тела, например из носа или гортани. Известны различные виды устройств для удаления нежелательной слизи из человеческого тела. Таким устройством может быть, например, пипетка, один конец которой снабжен резиновым колпачком. За счет использования вакуума, образованного путем нажатия на резиновый колпачок, слизь может быть удалена из носа. Общим недостатком этих устройств является то, что они не способны полностью удалить слизь. Кроме того, их нельзя повторно использовать или они могут быть заразны. Наиболее близким по технической сущности и достигаемому результату является носовой аспиратор, присоединяемый к очищаемому устройству вакуумного действия, имеющий сопловую часть, содержащую аспирационную головку, снабженную отверстием в стенке, для сбора слизи, соединительный элемент, выполненный с возможностью присоединения к очистительному устройству, и гибкий соединительный элемент для соединения указанной верхней сопловой части с указанным соединительным элементом. Указанная сопловая часть, содержащая аспирационную головку, образована корпусом. Сопловая часть и соединительный элемент изготовлены из пластмассы 1. К числу недостатков известного носового аспиратора следует отнести его конструктивную сложность и необходимость электрического питания для обеспечения его работы,что существенно ограничивает область его возможного применения и не позволяет применять подобные конструкции аспираторов в транспортных средствах или в полевых условиях. Задачей полезной модели является повышение надежности работы, упрощение конструкции, а также уменьшение веса и габаритных размеров устройства. Поставленная задача достигается тем, что носовой аспиратор, имеющий верхнюю сопловую часть, аспирационную головку, соединительный элемент, выполненный с возможностью присоединения к очистительному устройству, и гибкий соединительный элемент, сопловая часть и аспирационная головка образованы корпусом, составленным из двух частей. Сопловая часть и соединительный элемент изготовлены из пластмассы. Корпус дополнительно содержит соединительный элемент, при этом соединительный элемент выступает внутрь аспирационной головки, гибкий соединительный элемент предназначен 2 64962010.08.30 для соединения аспирационной головки и очистительного устройства, в месте соединения с очистительным устройством гибкий соединительный элемент соединен жестко или с возможностью разъединения. Очистительное устройство имеет внутреннюю полость,внутри которой установлена сеточка-улавливатель. На очистительном устройстве и на соединительном элементе установлена рукоятка. Сеточка-улавливатель установлена внутри аспирационной головки. Аспирационная головка выполнена из пластмассы или силикона,или ПВХ прозрачного цвета. Гибкий соединительный элемент выполнен из ПВХ или силикона прозрачного цвета. Очистительное устройство выполнено из пластмассы или силикона, или ПВХ прозрачного или окрашенного цвета. Предложенное техническое решение применимо, так как может быть изготовлено промышленным способом, работоспособно, осуществимо и воспроизводимо, следовательно, соответствует условию патентоспособности промышленная применимость. Сравнение заявляемого технического решения с уровнем техники по научнотехнической и патентной документации на дату приоритета в основной и смежных рубриках показывает, что совокупность существенных признаков заявляемого технического решения не известна, следовательно, соответствует условию патентоспособности новизна. Сущность полезной модели поясняется чертежами на фиг. 1 показан общий вид носового аспиратора на фиг. 2 показан вид аспирационной головки и сопловой части на фиг. 3 показан вид очистительного устройства с сеточкой-улавливателем. Носовой аспиратор 1 включает верхнюю сопловую часть 2, аспирационную головку 3,соединительный элемент 4, выполненный с возможностью присоединения к очистительному устройству 5, и гибкий соединительный элемент 6 (фиг. 1). Сопловая часть 2 и аспирационная головка 3 образованы корпусом 7, составленным из двух частей 7 а и 7 б(фиг. 2). Корпус 7 дополнительно содержит соединительный элемент 4 (фиг. 1, 2), при этом соединительный элемент 4 выступает внутрь аспирационной головки 3. Сопловая часть 2, аспирационная головка 3 и соединительный элемент 4 изготовлены из пластмассы или силикона, или ПВХ прозрачного цвета для визуального контроля процесса удаления слизи. На очистительном устройстве 5 и соединительном элементе 4 установлены рукоятки 11 и 12 (фиг. 1). Гибкий соединительный элемент 6 предназначен для соединения аспирационной головки 3 и очистительного устройства 5 (фиг. 1). Соединенный элемент 10 очистительного устройства 5 и гибкий соединительный элемент 6 соединены жестко или с возможностью разъединения (фиг. 1, 3). Гибкий соединительный элемент 6 выполнен из ПВХ или силикона прозрачного цвета. Очистительное устройство 5 имеет внутреннюю полость, внутри которой установлена сеточка-улавливатель 8 (фиг. 3). Сеточка-улавливатель 9 может быть установлена внутри аспирационной головки 3 (фиг. 2). Очистительное устройство 5 выполнено из пластмассы или силикона, или ПВХ прозрачного или окрашенного цвета. Носовой аспиратор работает следующим образом. Носовой аспиратор 1 предназначен для маленьких детей от рождения до 3 лет, не умеющих самостоятельно сморкаться. Простуда с ринореей является причиной нарушения сна, затруднения кормления и ухудшения общего состояния ребенка и всей семьи. Поместить носовой аспиратор 1 сопловой частью 2 в наружный носовой ход ребенка и всасывающими движениями удалить слизь. При этом аспиратор 1 удерживать руками за рукоятки 11 и 12 (фиг. 1). Если необходимо, повторить процедуру до полной очистки носовой полости. После каждого использования все части носового аспиратора 1 промыть теплой водой и жидким моющим средством, ополоснуть и дать просохнуть. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
