Рудничная стойка

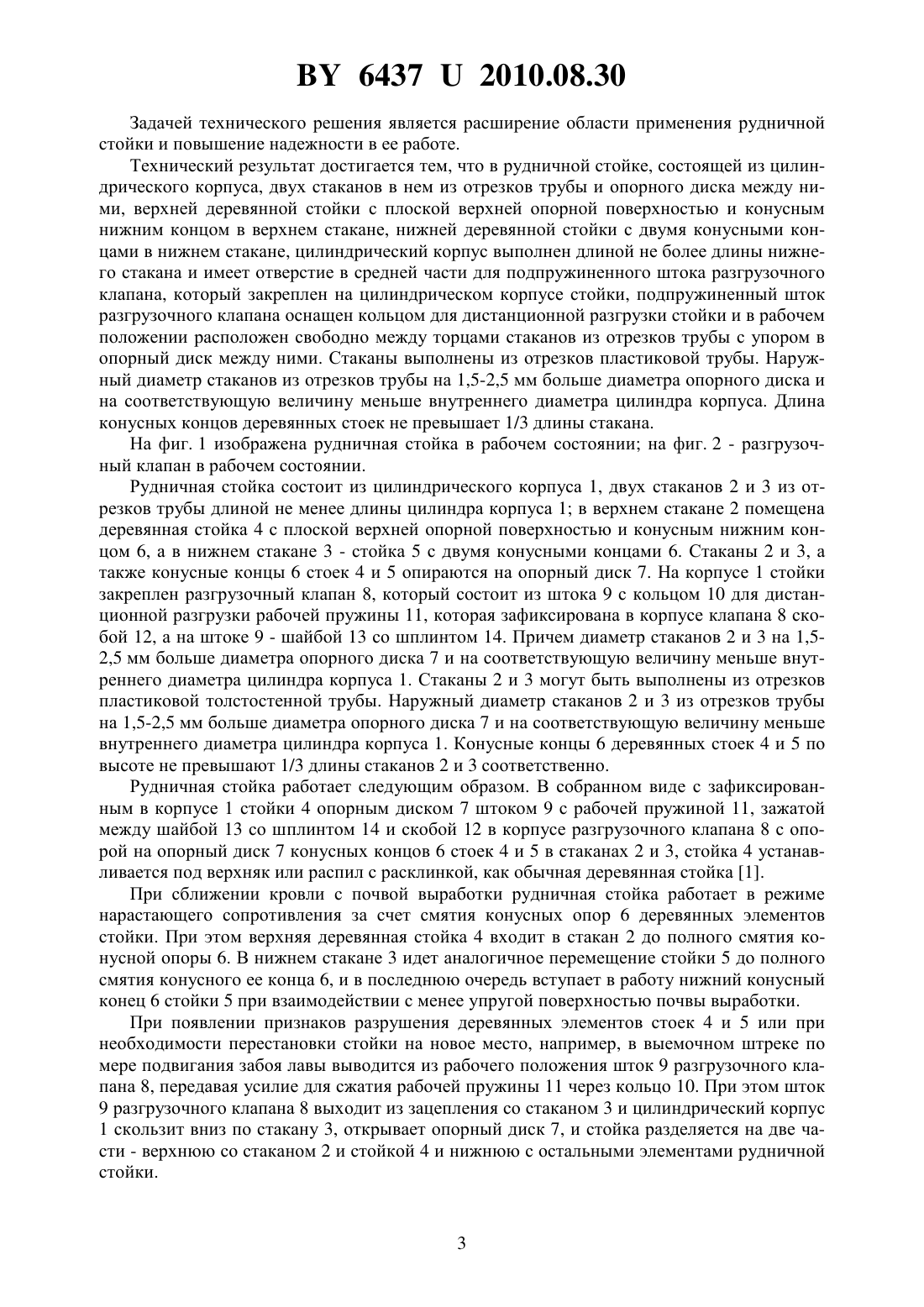

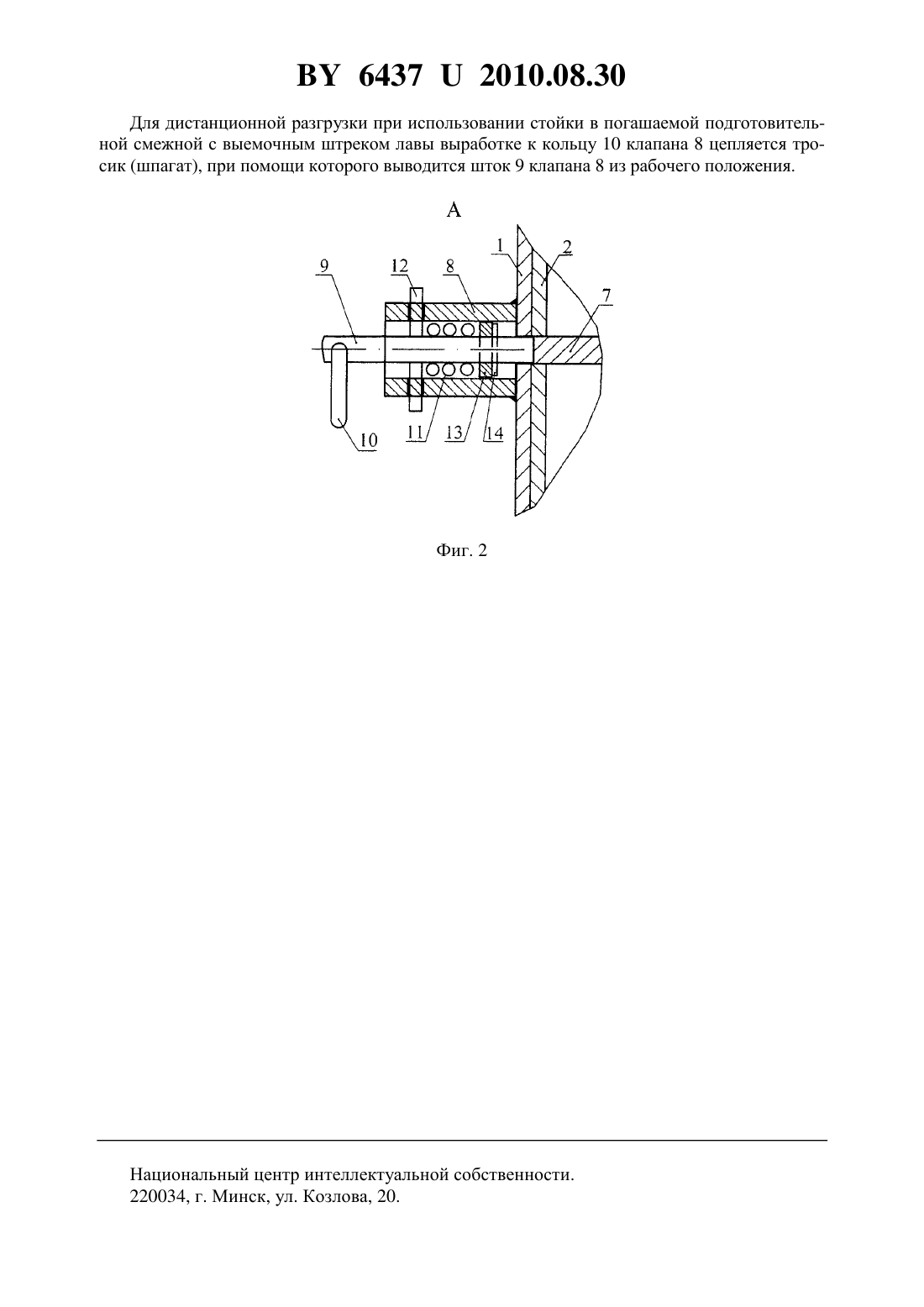

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(72) Авторы Карабань Денис Трофимович Калиниченко Петр Иванович Мисников Владимир Аркадьевич Береснев Сергей Петрович Жуковский Александр Антонович(73) Патентообладатель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(57) 1. Рудничная стойка, содержащая цилиндрический корпус, два стакана из отрезков трубы и опорный диск между ними, верхнюю деревянную стойку с плоской верхней опорной поверхностью и конусным нижним концом в верхнем стакане и нижнюю деревянную стойку с двумя конусными концами в нижнем стакане, отличающаяся тем, что длина цилиндрического корпуса не превышает длины нижнего стакана, а в средней части по длине 64372010.08.30 цилиндрического корпуса выполнено отверстие для подпружиненного штока разгрузочного клапана, который закреплен на цилиндрическом корпусе, подпружиненный шток оснащен кольцом для дистанционной разгрузки пружины, причем в рабочем положении подпружиненный шток свободно расположен между торцами стаканов с упором в торец опорного диска. 2. Рудничная стойка по п. 1, отличающаяся тем, что стаканы выполнены из отрезков пластиковой трубы. 3. Рудничная стойка по п. 1 или 2, отличающаяся тем, что наружный диаметр стаканов на 1,5-2,5 мм больше диаметра опорного диска и на 1,5-2,5 мм меньше внутреннего диаметра цилиндра корпуса. 4. Рудничная стойка по п. 1, отличающаяся тем, что длина конусных концов деревянных стоек не превышает 1/3 длины стакана. Полезная модель относится к горной промышленности, в частности к средствам поддержания кровли горных выработок, и может быть использована многократно в качестве временной переносной крепи подготовительных выработок и выемочных штреков по мере их погашения, например, в условиях калийных рудников Старобинского месторождения. Известна рудничная деревянная стойка с нижним концом, выполненным под карандаш с конусом податливости 1. Основным ее недостатком является короткий срок службы при одноразовом использовании. Как правило, стойки не извлекаются для повторного использования, что ведет к высокому расходу стоек. Известна также трубчатая железобетонная стойка. Для податливости стойки в нижнюю ее часть помещают отрезки древесины, которые в процессе смещения пород кровли заглубляются в железобетонные стойки, предохраняя их от разрушения 2. Однако такая стойка имеет большой вес и используется для крепления только капитальных выработок. Наиболее близким техническим решением является рудничная стойка многоразового использования, состоящая из корпуса, выдвижной части, верхней опоры и клиновой системы, причем корпус представляет собой трубу, в которой размещены два стакана из отрезков трубы меньшего диаметра с опорным диском между ними, при этом стаканы зафиксированы в корпусе с обеих сторон, по крайней мере, двумя клиньями, в полости верхнего стакана размещена верхняя опора в виде деревянной стойки с плоской верхней опорной поверхностью и конусной нижней, упирающейся на опорный диск, а в нижнем стакане размещен отрезок деревянной стойки с концами, выполненными в виде усеченного корпуса с углом конусности 60-90 3. Основным недостатком известной модели является отсутствие устройства для дистанционной разгрузки, что ограничивает область применения данной рудстойки, когда в погашаемых выработках необходимо в отступающем порядке дистанционно разгружать и подтягивать в закрепленное пространство извлекаемую крепь. К тому же при использовании клиновых замков для фиксирования корпуса на стаканах из-за значительного зазора между их стенками возможен перекос стаканов в корпусе с осевым изгибом самой стойки,что снижает ее работоспособность. 2 64372010.08.30 Задачей технического решения является расширение области применения рудничной стойки и повышение надежности в ее работе. Технический результат достигается тем, что в рудничной стойке, состоящей из цилиндрического корпуса, двух стаканов в нем из отрезков трубы и опорного диска между ними, верхней деревянной стойки с плоской верхней опорной поверхностью и конусным нижним концом в верхнем стакане, нижней деревянной стойки с двумя конусными концами в нижнем стакане, цилиндрический корпус выполнен длиной не более длины нижнего стакана и имеет отверстие в средней части для подпружиненного штока разгрузочного клапана, который закреплен на цилиндрическом корпусе стойки, подпружиненный шток разгрузочного клапана оснащен кольцом для дистанционной разгрузки стойки и в рабочем положении расположен свободно между торцами стаканов из отрезков трубы с упором в опорный диск между ними. Стаканы выполнены из отрезков пластиковой трубы. Наружный диаметр стаканов из отрезков трубы на 1,5-2,5 мм больше диаметра опорного диска и на соответствующую величину меньше внутреннего диаметра цилиндра корпуса. Длина конусных концов деревянных стоек не превышает 1/3 длины стакана. На фиг. 1 изображена рудничная стойка в рабочем состоянии на фиг. 2 - разгрузочный клапан в рабочем состоянии. Рудничная стойка состоит из цилиндрического корпуса 1, двух стаканов 2 и 3 из отрезков трубы длиной не менее длины цилиндра корпуса 1 в верхнем стакане 2 помещена деревянная стойка 4 с плоской верхней опорной поверхностью и конусным нижним концом 6, а в нижнем стакане 3 - стойка 5 с двумя конусными концами 6. Стаканы 2 и 3, а также конусные концы 6 стоек 4 и 5 опираются на опорный диск 7. На корпусе 1 стойки закреплен разгрузочный клапан 8, который состоит из штока 9 с кольцом 10 для дистанционной разгрузки рабочей пружины 11, которая зафиксирована в корпусе клапана 8 скобой 12, а на штоке 9 - шайбой 13 со шплинтом 14. Причем диаметр стаканов 2 и 3 на 1,52,5 мм больше диаметра опорного диска 7 и на соответствующую величину меньше внутреннего диаметра цилиндра корпуса 1. Стаканы 2 и 3 могут быть выполнены из отрезков пластиковой толстостенной трубы. Наружный диаметр стаканов 2 и 3 из отрезков трубы на 1,5-2,5 мм больше диаметра опорного диска 7 и на соответствующую величину меньше внутреннего диаметра цилиндра корпуса 1. Конусные концы 6 деревянных стоек 4 и 5 по высоте не превышают 1/3 длины стаканов 2 и 3 соответственно. Рудничная стойка работает следующим образом. В собранном виде с зафиксированным в корпусе 1 стойки 4 опорным диском 7 штоком 9 с рабочей пружиной 11, зажатой между шайбой 13 со шплинтом 14 и скобой 12 в корпусе разгрузочного клапана 8 с опорой на опорный диск 7 конусных концов 6 стоек 4 и 5 в стаканах 2 и 3, стойка 4 устанавливается под верхняк или распил с расклинкой, как обычная деревянная стойка 1. При сближении кровли с почвой выработки рудничная стойка работает в режиме нарастающего сопротивления за счет смятия конусных опор 6 деревянных элементов стойки. При этом верхняя деревянная стойка 4 входит в стакан 2 до полного смятия конусной опоры 6. В нижнем стакане 3 идет аналогичное перемещение стойки 5 до полного смятия конусного ее конца 6, и в последнюю очередь вступает в работу нижний конусный конец 6 стойки 5 при взаимодействии с менее упругой поверхностью почвы выработки. При появлении признаков разрушения деревянных элементов стоек 4 и 5 или при необходимости перестановки стойки на новое место, например, в выемочном штреке по мере подвигания забоя лавы выводится из рабочего положения шток 9 разгрузочного клапана 8, передавая усилие для сжатия рабочей пружины 11 через кольцо 10. При этом шток 9 разгрузочного клапана 8 выходит из зацепления со стаканом 3 и цилиндрический корпус 1 скользит вниз по стакану 3, открывает опорный диск 7, и стойка разделяется на две части - верхнюю со стаканом 2 и стойкой 4 и нижнюю с остальными элементами рудничной стойки. 64372010.08.30 Для дистанционной разгрузки при использовании стойки в погашаемой подготовительной смежной с выемочным штреком лавы выработке к кольцу 10 клапана 8 цепляется тросик (шпагат), при помощи которого выводится шток 9 клапана 8 из рабочего положения. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
