Подметально-уборочное устройство

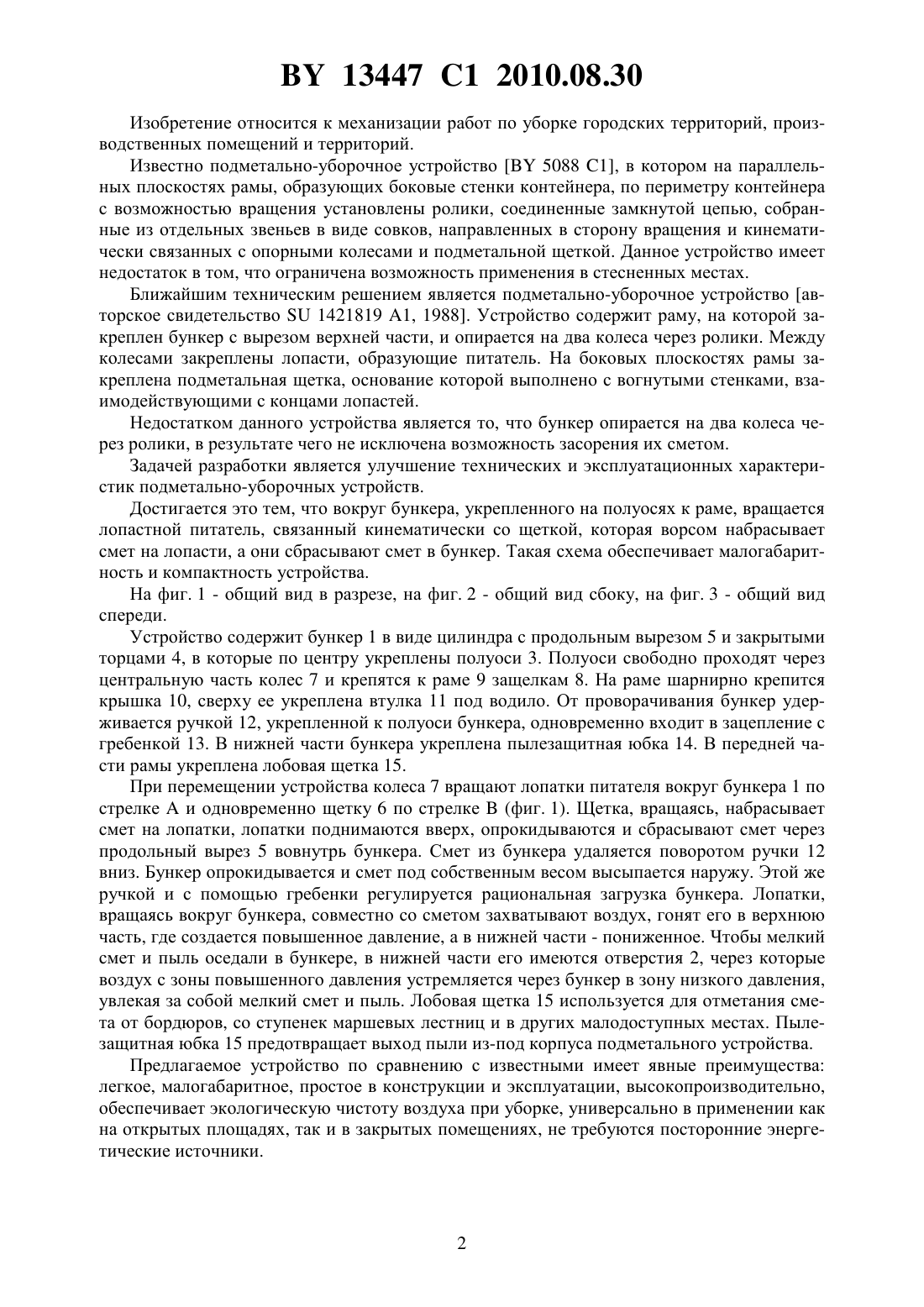

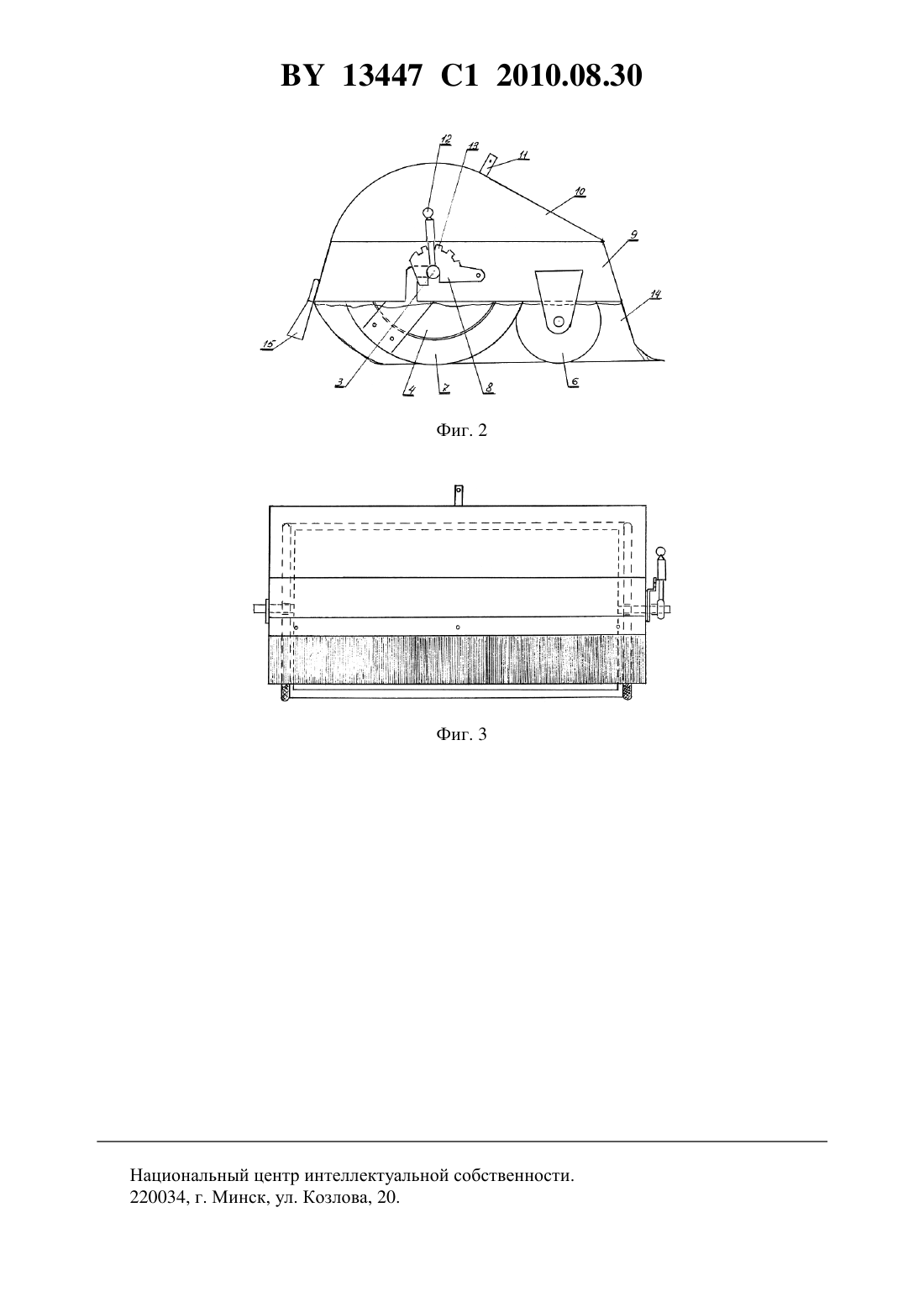

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Сиваков Михаил Савельевич(72) Автор Сиваков Михаил Савельевич(73) Патентообладатель Сиваков Михаил Савельевич(57) Подметально-уборочное устройство, содержащее раму с опорными колесами, установленный на раме бункер с продольным вырезом, подметальную щетку и питатель, отличающееся тем, что бункер выполнен цилиндрической формы с радиальными отверстиями в нижней части и с закрытыми торцами, по центру которых закреплены полуоси, при этом питатель кинематически связан с подметальной щеткой, выполнен охватывающим бункер и с возможностью вращательного движения на полуосях бункера,свободно проходящих через центральную часть опорных колес и прикрепленных защелками к раме, на которой шарнирно установлена крышка с закрепленной втулкой под водило, на одной из полуосей жестко закреплена ручка, входящая в зацепление с установленной на раме гребенкой и удерживающая бункер от проворачивания, в передней части рамы закреплена лобовая щетка, а по периметру - пылезащитная юбка. 13447 1 2010.08.30 Изобретение относится к механизации работ по уборке городских территорий, производственных помещений и территорий. Известно подметально-уборочное устройство 5088 1, в котором на параллельных плоскостях рамы, образующих боковые стенки контейнера, по периметру контейнера с возможностью вращения установлены ролики, соединенные замкнутой цепью, собранные из отдельных звеньев в виде совков, направленных в сторону вращения и кинематически связанных с опорными колесами и подметальной щеткой. Данное устройство имеет недостаток в том, что ограничена возможность применения в стесненных местах. Ближайшим техническим решением является подметально-уборочное устройство авторское свидетельство 1421819 1, 1988. Устройство содержит раму, на которой закреплен бункер с вырезом верхней части, и опирается на два колеса через ролики. Между колесами закреплены лопасти, образующие питатель. На боковых плоскостях рамы закреплена подметальная щетка, основание которой выполнено с вогнутыми стенками, взаимодействующими с концами лопастей. Недостатком данного устройства является то, что бункер опирается на два колеса через ролики, в результате чего не исключена возможность засорения их сметом. Задачей разработки является улучшение технических и эксплуатационных характеристик подметально-уборочных устройств. Достигается это тем, что вокруг бункера, укрепленного на полуосях к раме, вращается лопастной питатель, связанный кинематически со щеткой, которая ворсом набрасывает смет на лопасти, а они сбрасывают смет в бункер. Такая схема обеспечивает малогабаритность и компактность устройства. На фиг. 1 - общий вид в разрезе, на фиг. 2 - общий вид сбоку, на фиг. 3 - общий вид спереди. Устройство содержит бункер 1 в виде цилиндра с продольным вырезом 5 и закрытыми торцами 4, в которые по центру укреплены полуоси 3. Полуоси свободно проходят через центральную часть колес 7 и крепятся к раме 9 защелкам 8. На раме шарнирно крепится крышка 10, сверху ее укреплена втулка 11 под водило. От проворачивания бункер удерживается ручкой 12, укрепленной к полуоси бункера, одновременно входит в зацепление с гребенкой 13. В нижней части бункера укреплена пылезащитная юбка 14. В передней части рамы укреплена лобовая щетка 15. При перемещении устройства колеса 7 вращают лопатки питателя вокруг бункера 1 по стрелкеи одновременно щетку 6 по стрелке(фиг. 1). Щетка, вращаясь, набрасывает смет на лопатки, лопатки поднимаются вверх, опрокидываются и сбрасывают смет через продольный вырез 5 вовнутрь бункера. Смет из бункера удаляется поворотом ручки 12 вниз. Бункер опрокидывается и смет под собственным весом высыпается наружу. Этой же ручкой и с помощью гребенки регулируется рациональная загрузка бункера. Лопатки,вращаясь вокруг бункера, совместно со сметом захватывают воздух, гонят его в верхнюю часть, где создается повышенное давление, а в нижней части - пониженное. Чтобы мелкий смет и пыль оседали в бункере, в нижней части его имеются отверстия 2, через которые воздух с зоны повышенного давления устремляется через бункер в зону низкого давления,увлекая за собой мелкий смет и пыль. Лобовая щетка 15 используется для отметания смета от бордюров, со ступенек маршевых лестниц и в других малодоступных местах. Пылезащитная юбка 15 предотвращает выход пыли из-под корпуса подметального устройства. Предлагаемое устройство по сравнению с известными имеет явные преимущества легкое, малогабаритное, простое в конструкции и эксплуатации, высокопроизводительно,обеспечивает экологическую чистоту воздуха при уборке, универсально в применении как на открытых площадях, так и в закрытых помещениях, не требуются посторонние энергетические источники. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
