Устройство для удаления влаги из ПИ-трубопровода

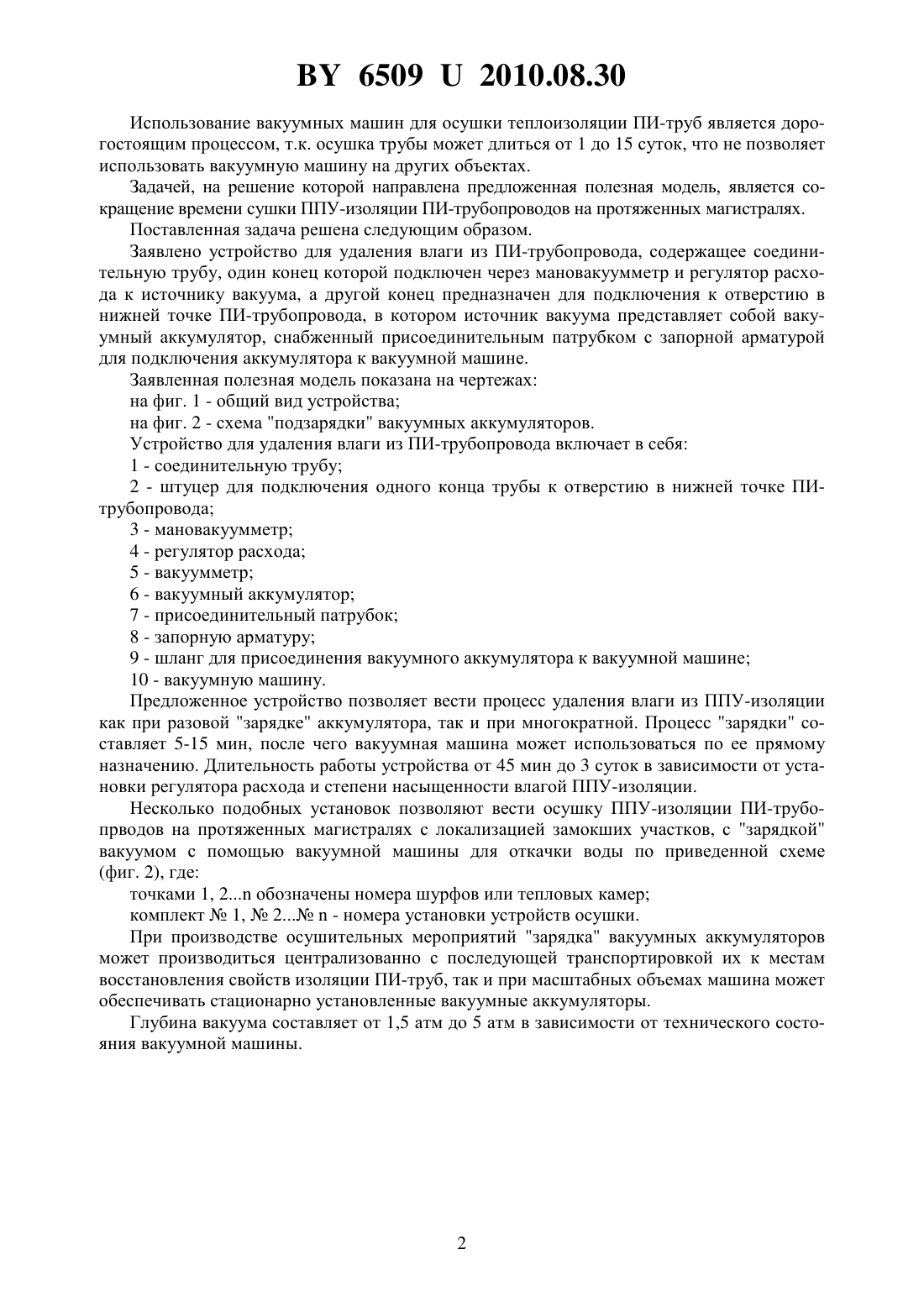

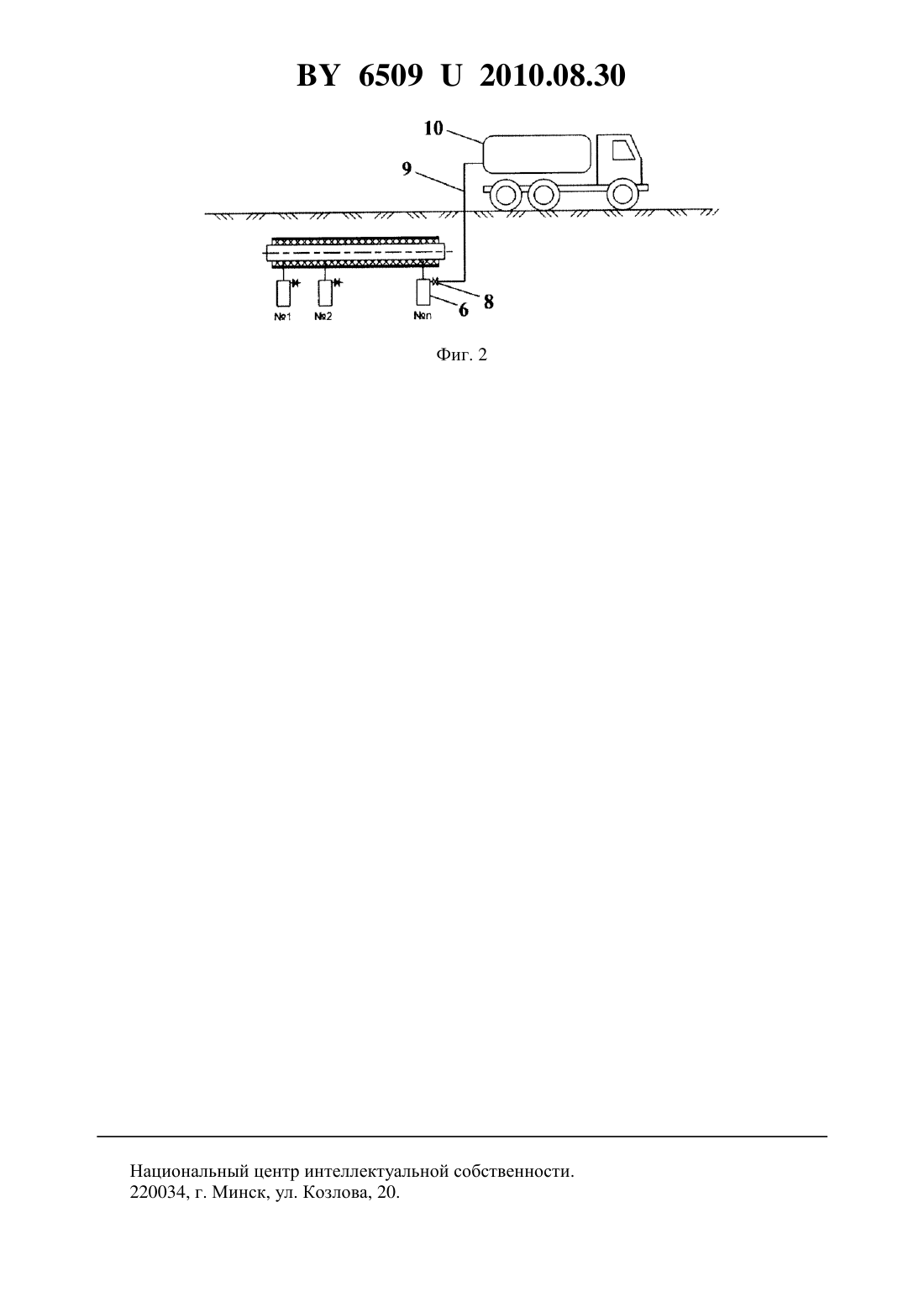

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ ВЛАГИ ИЗ ПИ-ТРУБОПРОВОДА(71) Заявитель Витебское республиканское унитарное предприятие электроэнергетики Витебскэнерго(72) Авторы Коломиец Юрий Кириллович Коломиец Дмитрий Юрьевич Жук Дмитрий Николаевич(73) Патентообладатель Витебское республиканское унитарное предприятие электроэнергетики Витебскэнерго(57) Устройство для удаления влаги из ПИ-трубопровода, содержащее соединительную трубу, один конец которой подключен через мановакуумметр и регулятор расхода к источнику вакуума, а другой конец предназначен для подключения к отверстию в нижней точке ПИ-трубопровода, при этом источник вакуума представляет собой вакуумный аккумулятор, снабженный присоединительным патрубком с запорной арматурой для подключения аккумулятора к вакуумной машине. Заявленная полезная модель предназначена для удаления влаги из пенополиуретановой (далее ППУ) изоляции ПИ-трубопроводов. ППУ-изоляция трубопроводов теплоснабжения обладает способностью поглощать влагу из окружающей среды при неплотности полиэтиленовой оболочки и по другим причинам. Поэтому нормативно-техническая документация по приемке и эксплуатации ПИтрубопроводов предписывает при увлажнении производить перемонтаж соединительной полиэтиленовой муфты, замену полиэтиленовой оболочки при длине замокания до 3 метров, а при длине замокания более 3 метров - замену ПИ-трубы. В настоящее время в теплоснабжающих организациях для откачки воды из каналов и камер теплосетей используют вакуумные машины, которые могут быть применены для вакуумной сушки ППУ-изоляции. 65092010.08.30 Использование вакуумных машин для осушки теплоизоляции ПИ-труб является дорогостоящим процессом, т.к. осушка трубы может длиться от 1 до 15 суток, что не позволяет использовать вакуумную машину на других объектах. Задачей, на решение которой направлена предложенная полезная модель, является сокращение времени сушки ППУ-изоляции ПИ-трубопроводов на протяженных магистралях. Поставленная задача решена следующим образом. Заявлено устройство для удаления влаги из ПИ-трубопровода, содержащее соединительную трубу, один конец которой подключен через мановакуумметр и регулятор расхода к источнику вакуума, а другой конец предназначен для подключения к отверстию в нижней точке ПИ-трубопровода, в котором источник вакуума представляет собой вакуумный аккумулятор, снабженный присоединительным патрубком с запорной арматурой для подключения аккумулятора к вакуумной машине. Заявленная полезная модель показана на чертежах на фиг. 1 - общий вид устройства на фиг. 2 - схема подзарядки вакуумных аккумуляторов. Устройство для удаления влаги из ПИ-трубопровода включает в себя 1 - соединительную трубу 2 - штуцер для подключения одного конца трубы к отверстию в нижней точке ПИтрубопровода 3 - мановакуумметр 4 - регулятор расхода 5 - вакуумметр 6 - вакуумный аккумулятор 7 - присоединительный патрубок 8 - запорную арматуру 9 - шланг для присоединения вакуумного аккумулятора к вакуумной машине 10 - вакуумную машину. Предложенное устройство позволяет вести процесс удаления влаги из ППУ-изоляции как при разовой зарядке аккумулятора, так и при многократной. Процесс зарядки составляет 5-15 мин, после чего вакуумная машина может использоваться по ее прямому назначению. Длительность работы устройства от 45 мин до 3 суток в зависимости от установки регулятора расхода и степени насыщенности влагой ППУ-изоляции. Несколько подобных установок позволяют вести осушку ППУ-изоляции ПИ-трубопрводов на протяженных магистралях с локализацией замокших участков, с зарядкой вакуумом с помощью вакуумной машины для откачки воды по приведенной схеме(фиг. 2), где точками 1, 2 обозначены номера шурфов или тепловых камер комплект 1,2- номера установки устройств осушки. При производстве осушительных мероприятий зарядка вакуумных аккумуляторов может производиться централизованно с последующей транспортировкой их к местам восстановления свойств изоляции ПИ-труб, так и при масштабных объемах машина может обеспечивать стационарно установленные вакуумные аккумуляторы. Глубина вакуума составляет от 1,5 атм до 5 атм в зависимости от технического состояния вакуумной машины. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
