Рыхлитель для мелиоративных работ

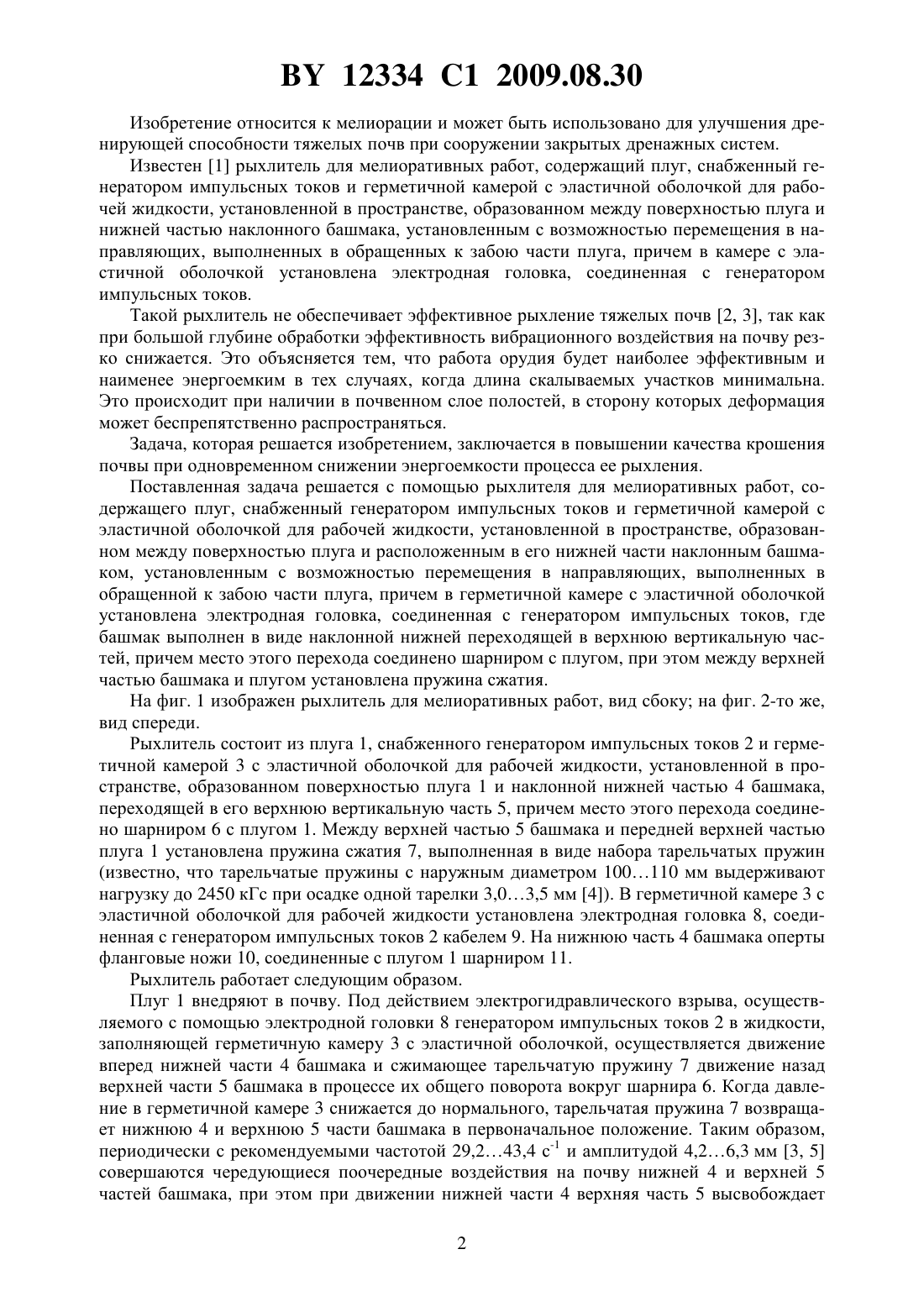

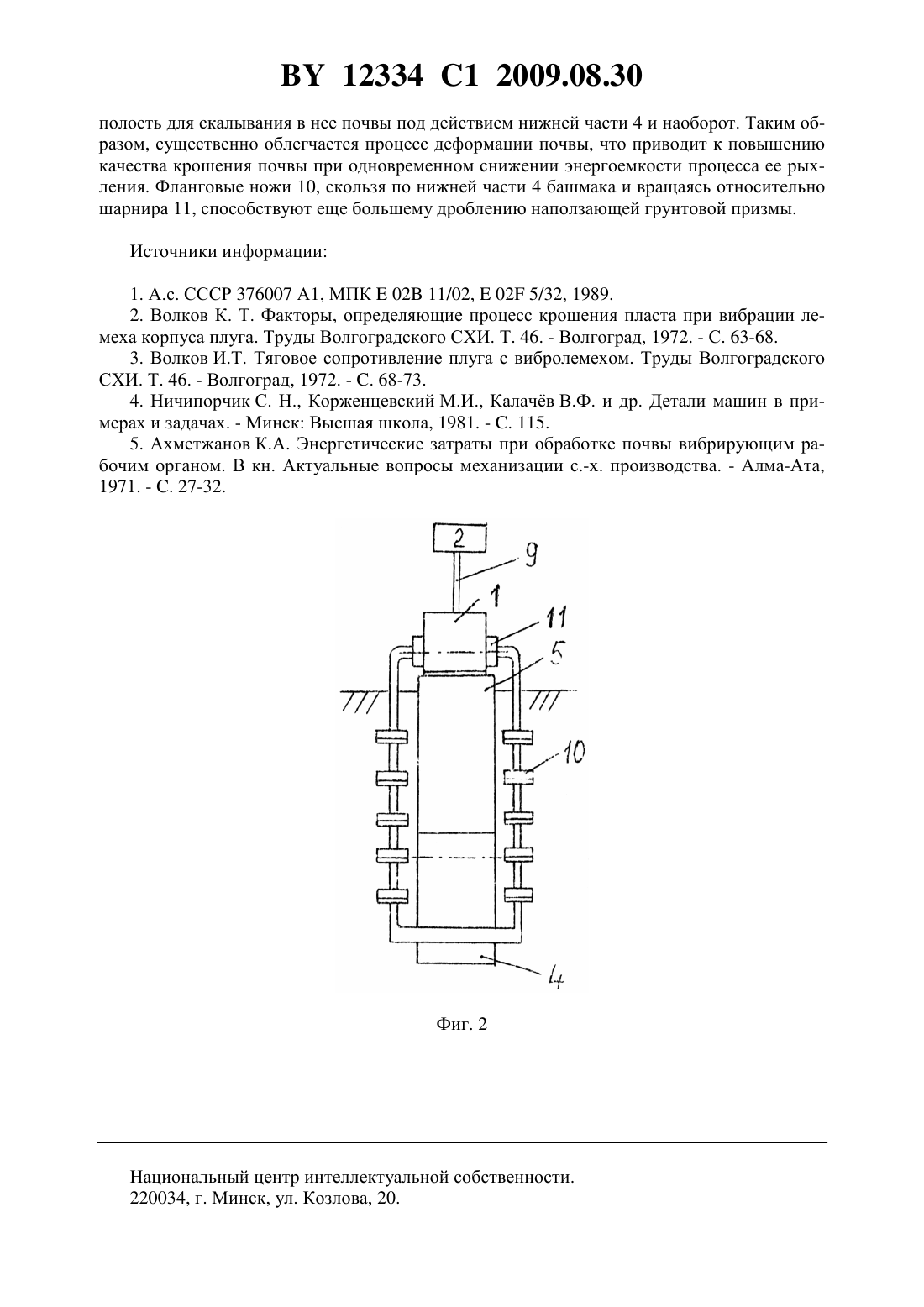

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РЫХЛИТЕЛЬ ДЛЯ МЕЛИОРАТИВНЫХ РАБОТ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Основин Виктор Николаевич Агейчик Валерий Александрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Рыхлитель для мелиоративных работ, содержащий плуг, снабженный генератором импульсных токов и герметичной камерой с эластичной оболочкой для рабочей жидкости,установленной в пространстве, образованном между поверхностью плуга и расположенным в его нижней части наклонным башмаком, установленным с возможностью перемещения в направляющих, выполненных в обращенной к забою части плуга, причем в герметичной камере с эластичной оболочкой установлена электродная головка, соединенная с генератором импульсных токов, отличающийся тем, что башмак выполнен в виде наклонной нижней переходящей в верхнюю вертикальную частей, причем место этого перехода соединено шарниром с плугом, при этом между верхней частью башмака и плугом установлена пружина сжатия. 12334 1 2009.08.30 Изобретение относится к мелиорации и может быть использовано для улучшения дренирующей способности тяжелых почв при сооружении закрытых дренажных систем. Известен 1 рыхлитель для мелиоративных работ, содержащий плуг, снабженный генератором импульсных токов и герметичной камерой с эластичной оболочкой для рабочей жидкости, установленной в пространстве, образованном между поверхностью плуга и нижней частью наклонного башмака, установленным с возможностью перемещения в направляющих, выполненных в обращенных к забою части плуга, причем в камере с эластичной оболочкой установлена электродная головка, соединенная с генератором импульсных токов. Такой рыхлитель не обеспечивает эффективное рыхление тяжелых почв 2, 3, так как при большой глубине обработки эффективность вибрационного воздействия на почву резко снижается. Это объясняется тем, что работа орудия будет наиболее эффективным и наименее энергоемким в тех случаях, когда длина скалываемых участков минимальна. Это происходит при наличии в почвенном слое полостей, в сторону которых деформация может беспрепятственно распространяться. Задача, которая решается изобретением, заключается в повышении качества крошения почвы при одновременном снижении энергоемкости процесса ее рыхления. Поставленная задача решается с помощью рыхлителя для мелиоративных работ, содержащего плуг, снабженный генератором импульсных токов и герметичной камерой с эластичной оболочкой для рабочей жидкости, установленной в пространстве, образованном между поверхностью плуга и расположенным в его нижней части наклонным башмаком, установленным с возможностью перемещения в направляющих, выполненных в обращенной к забою части плуга, причем в герметичной камере с эластичной оболочкой установлена электродная головка, соединенная с генератором импульсных токов, где башмак выполнен в виде наклонной нижней переходящей в верхнюю вертикальную частей, причем место этого перехода соединено шарниром с плугом, при этом между верхней частью башмака и плугом установлена пружина сжатия. На фиг. 1 изображен рыхлитель для мелиоративных работ, вид сбоку на фиг. 2-то же,вид спереди. Рыхлитель состоит из плуга 1, снабженного генератором импульсных токов 2 и герметичной камерой 3 с эластичной оболочкой для рабочей жидкости, установленной в пространстве, образованном поверхностью плуга 1 и наклонной нижней частью 4 башмака,переходящей в его верхнюю вертикальную часть 5, причем место этого перехода соединено шарниром 6 с плугом 1. Между верхней частью 5 башмака и передней верхней частью плуга 1 установлена пружина сжатия 7, выполненная в виде набора тарельчатых пружин(известно, что тарельчатые пружины с наружным диаметром 100110 мм выдерживают нагрузку до 2450 кГс при осадке одной тарелки 3,03,5 мм 4). В герметичной камере 3 с эластичной оболочкой для рабочей жидкости установлена электродная головка 8, соединенная с генератором импульсных токов 2 кабелем 9. На нижнюю часть 4 башмака оперты фланговые ножи 10, соединенные с плугом 1 шарниром 11. Рыхлитель работает следующим образом. Плуг 1 внедряют в почву. Под действием электрогидравлического взрыва, осуществляемого с помощью электродной головки 8 генератором импульсных токов 2 в жидкости,заполняющей герметичную камеру 3 с эластичной оболочкой, осуществляется движение вперед нижней части 4 башмака и сжимающее тарельчатую пружину 7 движение назад верхней части 5 башмака в процессе их общего поворота вокруг шарнира 6. Когда давление в герметичной камере 3 снижается до нормального, тарельчатая пружина 7 возвращает нижнюю 4 и верхнюю 5 части башмака в первоначальное положение. Таким образом,периодически с рекомендуемыми частотой 29,243,4 с-1 и амплитудой 4,26,3 мм 3, 5 совершаются чередующиеся поочередные воздействия на почву нижней 4 и верхней 5 частей башмака, при этом при движении нижней части 4 верхняя часть 5 высвобождает 2 12334 1 2009.08.30 полость для скалывания в нее почвы под действием нижней части 4 и наоборот. Таким образом, существенно облегчается процесс деформации почвы, что приводит к повышению качества крошения почвы при одновременном снижении энергоемкости процесса ее рыхления. Фланговые ножи 10, скользя по нижней части 4 башмака и вращаясь относительно шарнира 11, способствуют еще большему дроблению наползающей грунтовой призмы. Источники информации 1. А.с. СССР 376007 А 1, МПК 02 11/02,02 5/32, 1989. 2. Волков К. Т. Факторы, определяющие процесс крошения пласта при вибрации лемеха корпуса плуга. Труды Волгоградского СХИ. Т. 46. - Волгоград, 1972. - С. 63-68. 3. Волков И.Т. Тяговое сопротивление плуга с вибролемехом. Труды Волгоградского СХИ. Т. 46. - Волгоград, 1972. - . 68-73. 4. Ничипорчик С. Н., Корженцевский М.И., Калачв В.Ф. и др. Детали машин в примерах и задачах. - Минск Высшая школа, 1981. - . 115. 5. Ахметжанов К.А. Энергетические затраты при обработке почвы вибрирующим рабочим органом. В кн. Актуальные вопросы механизации с.-х. производства. - Алма-Ата,1971. - . 27-32. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
