Устройство для покраски сооружений

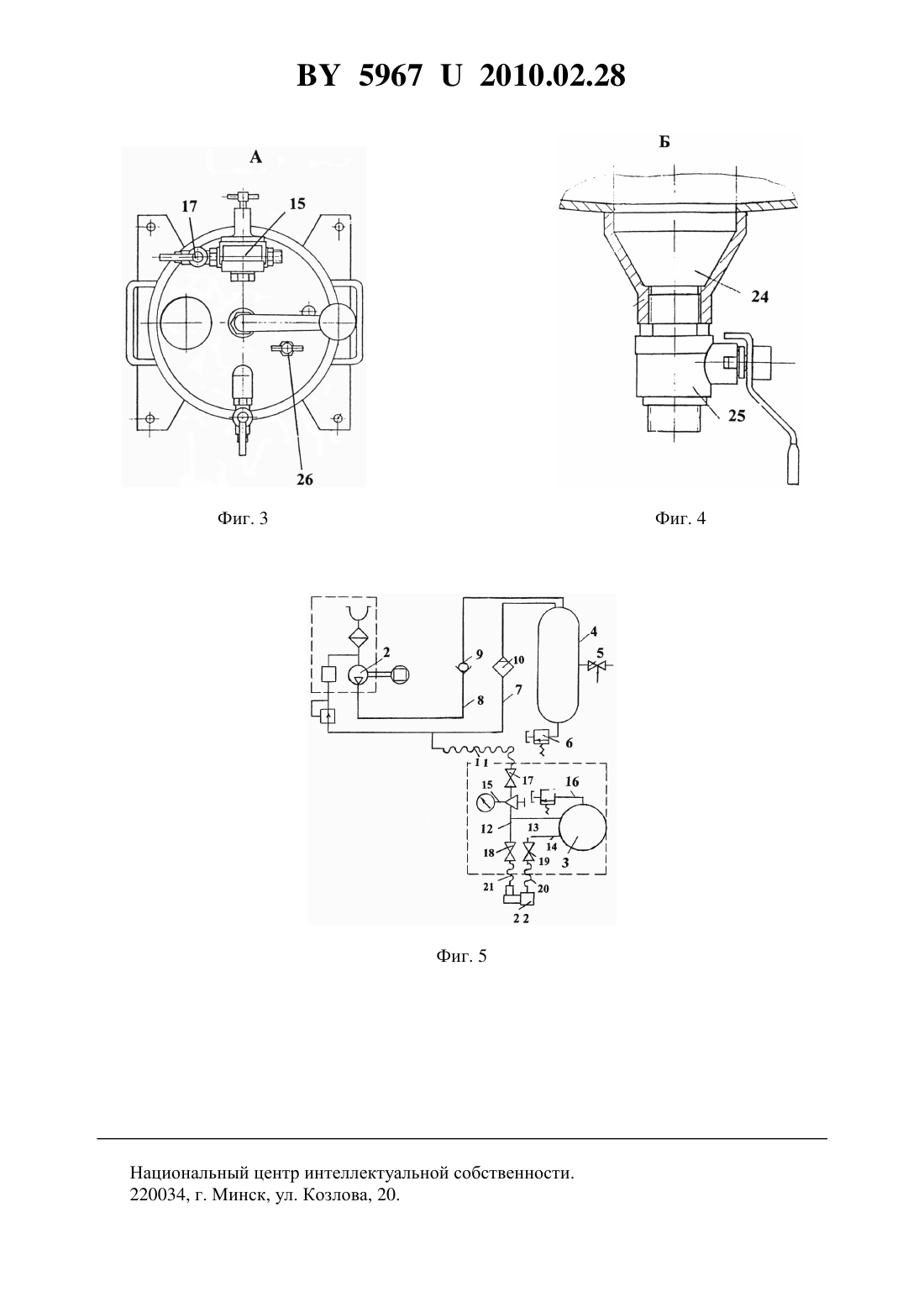

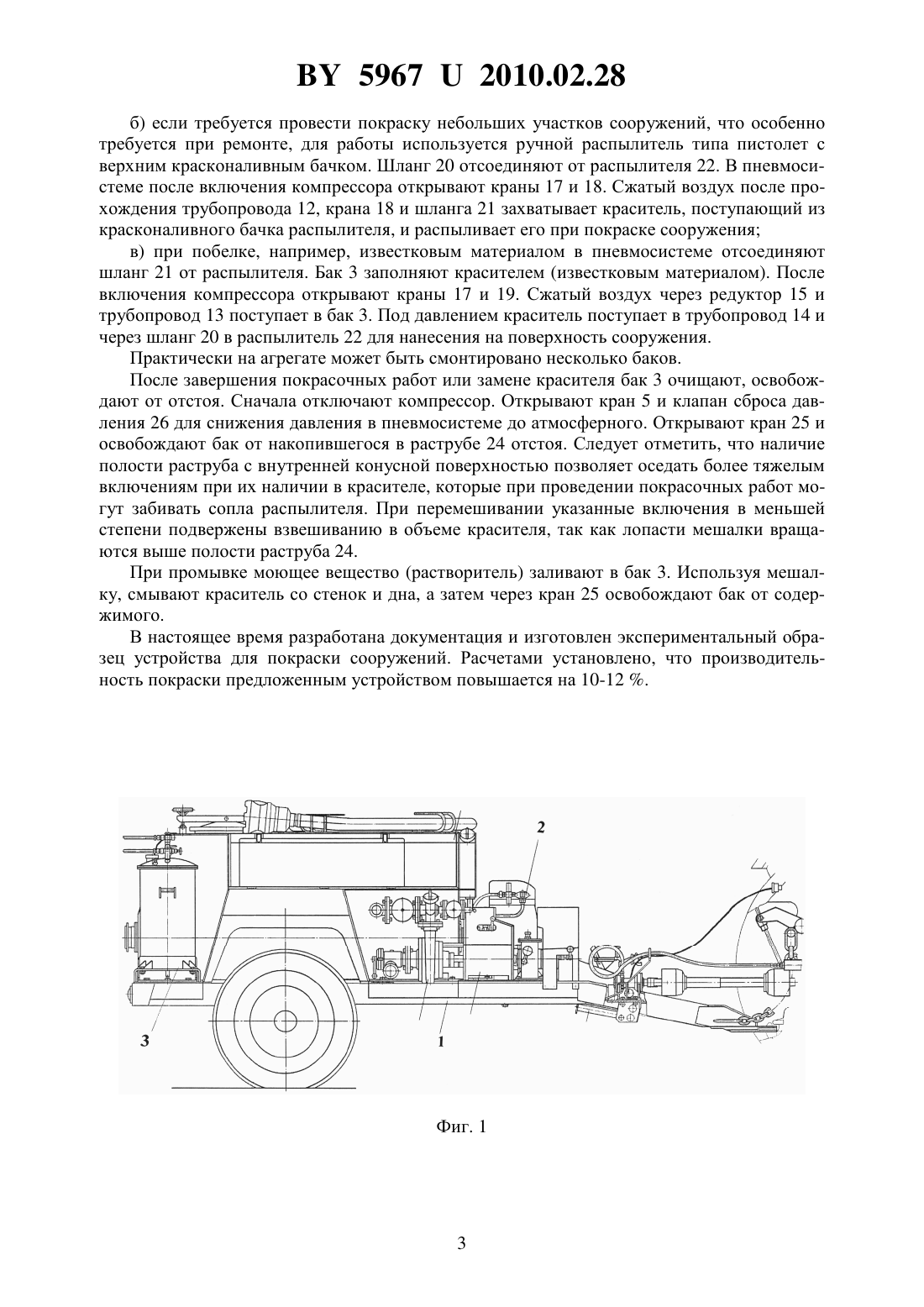

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПОКРАСКИ СООРУЖЕНИЙ(71) Заявитель Республиканское научное дочернее унитарное предприятие Институт мелиорации(72) Авторы Кондратьев Виктор Николаевич Райкевич Николай Григорьевич Пекур Владимир Николаевич(73) Патентообладатель Республиканское научное дочернее унитарное предприятие Институт мелиорации(57) Устройство для покраски сооружений, содержащее раму, пневмосистему и дополнительное оборудование, включающее шланги, распылители и бак, отличающееся тем, что к смонтированному на раме баку снаружи раструбом ко дну прикреплен с конусной внутренней поверхностью патрубок и кран.(56) 1.8705 1, 2006. Предлагаемое техническое решение относится к сельскохозяйственному машиностроению, в частности к средствам механизации для выполнения покрасочных работ в полевых условиях. Наиболее близким по назначению и исполнению является агрегат для ухода за гидротехническими сооружениями 1, содержащий раму, пневмосистему и дополнительное оборудование, включающее шланги, распылители и бак. Недостатком данного агрегата является то, что бак не оснащен сливным приспособлением. При замене красителя, промывке или удалении осадка бак необходимо снимать или использовать отсасывающие приспособления, что приводит к снижению производительности. Задачей предлагаемой полезной модели является повышение производительности. Задача решается за счет того, что к смонтированному на раме баку устройства для покраски сооружений, содержащего раму, пневмосистему и дополнительное оборудование,включающее шланги, распылители и бак, снаружи раструбом ко дну прикреплен с конусной внутренней поверхностью патрубок и кран. Накопившейся в процессе работы отстой свободно сливается из бака поворотом рукоятки крана. Таким же образом происходят слив содержимого при промывке бака, что снижает затраты труда и повышает производительность. Сущность технического решения поясняется чертежами. На фиг. 1 представлено устройство для покраски сооружений (общий вид), на фиг. 2 - бак (вид сбоку), на фиг. 3 - то же (вид сверху А, фиг. 2), на фиг. 4 - патрубок с краном (Б, фиг. 2), на фиг. 5 - пневматическая схема. Предлагаемое устройство для покраски сооружений состоит из рамы 1, на которой смонтирован компрессор 2, бак 3 и другие элементы конструкции пневмосистемы и дополнительного оборудования. Они включают ресивер 4, кран 5, предохранительный клапан 6, трубопроводы 7 и 8, обратный клапан 9, масловлагоотделитель 10, трубопроводы 11, 12, 13, 14, редуктор 15, предохранительный клапан 16, краны 17, 18, 19, шланги 20, 21,распылитель 22. Кроме того, на баке установлена рукоятка 23 привода мешалки и прикреплен раструбом ко дну патрубок 24, с конусной внутренней поверхностью, кран 25, клапан сброса давления 26 и другая арматура. Устройство для покраски сооружений работает следующим образом. Исходным положением следует считать, когда все краны закрыты. Сначала включают привод компрессора 2, смонтированного на раме 1. Сжатый воздух по трубопроводу 8 и через обратный клапан 9 поступает в ресивер 4. При достижении избыточного давления срабатывает предохранительный клапан 6. После открытия крана 17 сжатый воздух из ресивера 4 через масловлагоотделитель 10 по трубопроводам 7 и 11 поступает в редуктор 15. Редуктор 15 должен быть отрегулирован на давление, необходимое для работы сменного оборудования. Запасы сжатого воздуха после редуктора аккумулируются в баке 3. При избыточном давлении срабатывает предохранительный клапан 16. В процессе работы следует рассматривать три основных варианта покраски а) если требуется обеспечить однородное лакокрасочное покрытие поверхности на сравнительно больших площадях сооружений, то до включения компрессора 2 бак 3 заправляют красителем. После включения компрессора открывают краны 17, 18 и 19. Под давлением сжатого воздуха, поступающего в бак 3, краситель по трубопроводу 14, через кран 19, шланг 20 поступает в распылитель 22. Одновременно по трубопроводу 12, через кран 18 и шланг 21 в распылитель поступает сжатый воздух, обеспечивающий распыл красителя при нанесении его на поверхность. При этом в объеме бака 3 производят перемешивание красителя вращением за рукоятку 23 2 59672010.02.28 б) если требуется провести покраску небольших участков сооружений, что особенно требуется при ремонте, для работы используется ручной распылитель типа пистолет с верхним красконаливным бачком. Шланг 20 отсоединяют от распылителя 22. В пневмосистеме после включения компрессора открывают краны 17 и 18. Сжатый воздух после прохождения трубопровода 12, крана 18 и шланга 21 захватывает краситель, поступающий из красконаливного бачка распылителя, и распыливает его при покраске сооружения в) при побелке, например, известковым материалом в пневмосистеме отсоединяют шланг 21 от распылителя. Бак 3 заполняют красителем (известковым материалом). После включения компрессора открывают краны 17 и 19. Сжатый воздух через редуктор 15 и трубопровод 13 поступает в бак 3. Под давлением краситель поступает в трубопровод 14 и через шланг 20 в распылитель 22 для нанесения на поверхность сооружения. Практически на агрегате может быть смонтировано несколько баков. После завершения покрасочных работ или замене красителя бак3 очищают, освобождают от отстоя. Сначала отключают компрессор. Открывают кран 5 и клапан сброса давления 26 для снижения давления в пневмосистеме до атмосферного. Открывают кран 25 и освобождают бак от накопившегося в раструбе 24 отстоя. Следует отметить, что наличие полости раструба с внутренней конусной поверхностью позволяет оседать более тяжелым включениям при их наличии в красителе, которые при проведении покрасочных работ могут забивать сопла распылителя. При перемешивании указанные включения в меньшей степени подвержены взвешиванию в объеме красителя, так как лопасти мешалки вращаются выше полости раструба 24. При промывке моющее вещество (растворитель) заливают в бак 3. Используя мешалку, смывают краситель со стенок и дна, а затем через кран 25 освобождают бак от содержимого. В настоящее время разработана документация и изготовлен экспериментальный образец устройства для покраски сооружений. Расчетами установлено, что производительность покраски предложенным устройством повышается на 10-12 . Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
