Устройство для предотвращения эрозии земляных сооружений

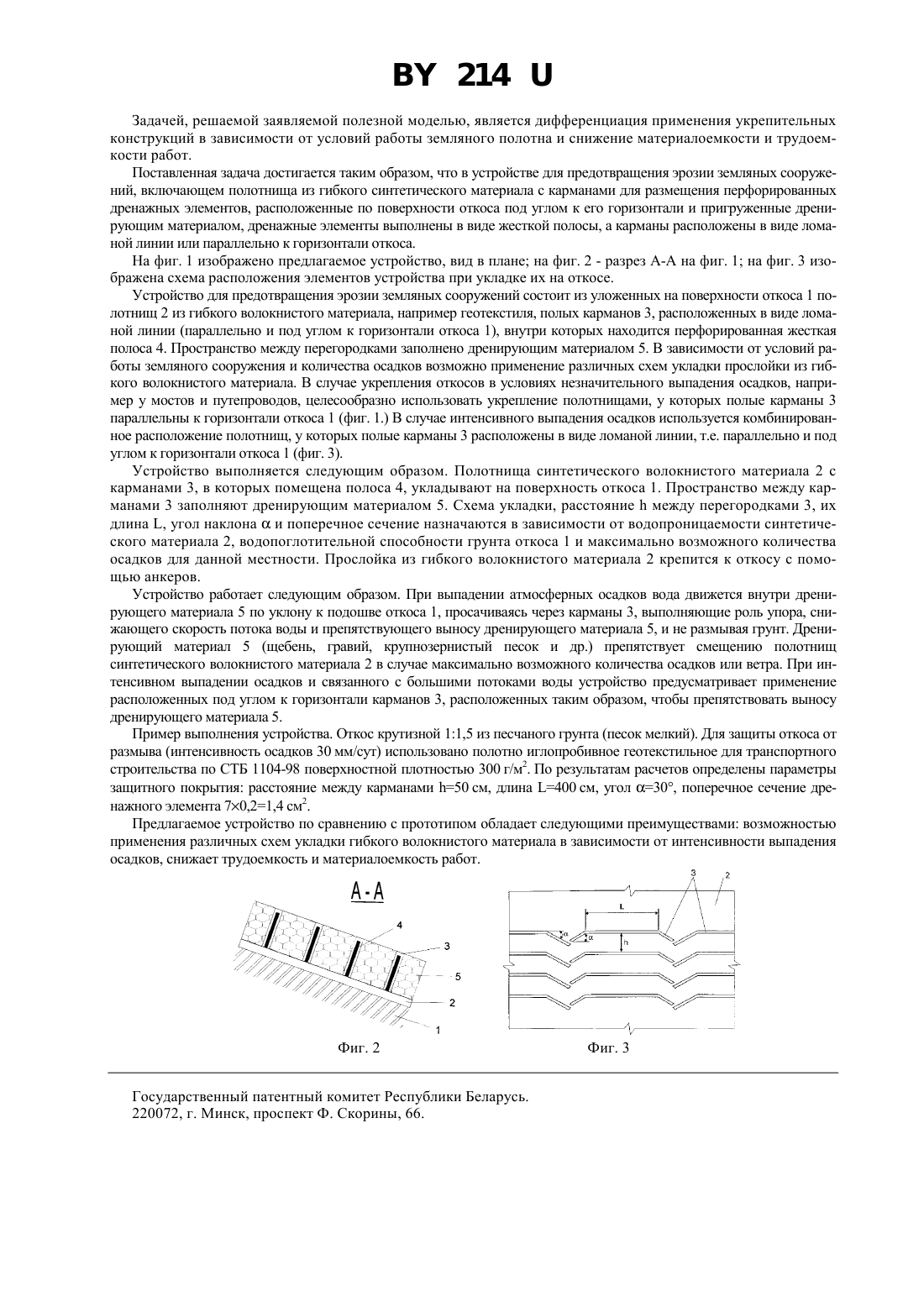

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО ДЛЯ ПРЕДОТВРАЩЕНИЯ ЭРОЗИИ ЗЕМЛЯНЫХ СООРУЖЕНИЙ(71) Заявитель Республиканское унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(73) Патентообладатель Республиканское унитарное предприятие Белорусский дорожный научноисследовательский институт БелдорНИИ(57) 1. Устройство для предотвращения эрозии земляных сооружений, включающее полотнища из гибкого синтетического материала с карманами для размещения перфорированных дренажных элементов, расположенные по поверхности откоса под углом к его горизонтали и пригруженные дренирующим материалом, отличающееся тем, что дренажные элементы выполнены в виде жесткой полосы. 2. Устройство по п. 1, отличающееся тем, что карманы расположены параллельно к горизонтали откоса. 3. Устройство по п. 1, отличающееся тем, что карманы расположены в виде ломаной линии. Полезная модель относится к строительству земляных сооружений и может быть использована при производстве укрепительных работ на участках постоянного или временного подтопления. Известно устройство для предотвращения эрозии земляных сооружений, включающее расположенные по поверхности откоса под углом к его горизонтали полотнища из гибкого синтетического материала, с размещенными в карманах полотнищ, перфорированных дренажных элементов (брусков), пригруженных дренирующим материалом (грунтом) 1. Фиг. 1 Недостатком данного устройства является то, что данная конструкция материалоемка, т.к. требует наличия полых перфорированных брусков и анкеров для их крепления. Кроме того, данная конструкция не учитывает величину выпадения осадков. 214 Задачей, решаемой заявляемой полезной моделью, является дифференциация применения укрепительных конструкций в зависимости от условий работы земляного полотна и снижение материалоемкости и трудоемкости работ. Поставленная задача достигается таким образом, что в устройстве для предотвращения эрозии земляных сооружений, включающем полотнища из гибкого синтетического материала с карманами для размещения перфорированных дренажных элементов, расположенные по поверхности откоса под углом к его горизонтали и пригруженные дренирующим материалом, дренажные элементы выполнены в виде жесткой полосы, а карманы расположены в виде ломаной линии или параллельно к горизонтали откоса. На фиг. 1 изображено предлагаемое устройство, вид в плане на фиг. 2 - разрез А-А на фиг. 1 на фиг. 3 изображена схема расположения элементов устройства при укладке их на откосе. Устройство для предотвращения эрозии земляных сооружений состоит из уложенных на поверхности откоса 1 полотнищ 2 из гибкого волокнистого материала, например геотекстиля, полых карманов 3, расположенных в виде ломаной линии (параллельно и под углом к горизонтали откоса 1), внутри которых находится перфорированная жесткая полоса 4. Пространство между перегородками заполнено дренирующим материалом 5. В зависимости от условий работы земляного сооружения и количества осадков возможно применение различных схем укладки прослойки из гибкого волокнистого материала. В случае укрепления откосов в условиях незначительного выпадения осадков, например у мостов и путепроводов, целесообразно использовать укрепление полотнищами, у которых полые карманы 3 параллельны к горизонтали откоса 1 (фиг. 1.) В случае интенсивного выпадения осадков используется комбинированное расположение полотнищ, у которых полые карманы 3 расположены в виде ломаной линии, т.е. параллельно и под углом к горизонтали откоса 1 (фиг. 3). Устройство выполняется следующим образом. Полотнища синтетического волокнистого материала 2 с карманами 3, в которых помещена полоса 4, укладывают на поверхность откоса 1. Пространство между карманами 3 заполняют дренирующим материалом 5. Схема укладки, расстояниемежду перегородками 3, их длина , угол наклонаи поперечное сечение назначаются в зависимости от водопроницаемости синтетического материала 2, водопоглотительной способности грунта откоса 1 и максимально возможного количества осадков для данной местности. Прослойка из гибкого волокнистого материала 2 крепится к откосу с помощью анкеров. Устройство работает следующим образом. При выпадении атмосферных осадков вода движется внутри дренирующего материала 5 по уклону к подошве откоса 1, просачиваясь через карманы 3, выполняющие роль упора, снижающего скорость потока воды и препятствующего выносу дренирующего материала 5, и не размывая грунт. Дренирующий материал 5 (щебень, гравий, крупнозернистый песок и др.) препятствует смещению полотнищ синтетического волокнистого материала 2 в случае максимально возможного количества осадков или ветра. При интенсивном выпадении осадков и связанного с большими потоками воды устройство предусматривает применение расположенных под углом к горизонтали карманов 3, расположенных таким образом, чтобы препятствовать выносу дренирующего материала 5. Пример выполнения устройства. Откос крутизной 11,5 из песчаного грунта (песок мелкий). Для защиты откоса от размыва (интенсивность осадков 30 мм/сут) использовано полотно иглопробивное геотекстильное для транспортного строительства по СТБ 1104-98 поверхностной плотностью 300 г/м 2. По результатам расчетов определены параметры защитного покрытия расстояние между карманами 50 см, длина 400 см, угол 30, поперечное сечение дренажного элемента 70,21,4 см 2. Предлагаемое устройство по сравнению с прототипом обладает следующими преимуществами возможностью применения различных схем укладки гибкого волокнистого материала в зависимости от интенсивности выпадения осадков, снижает трудоемкость и материалоемкость работ. Фиг. 2 Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
