Комбинированный двухдисковый сошник

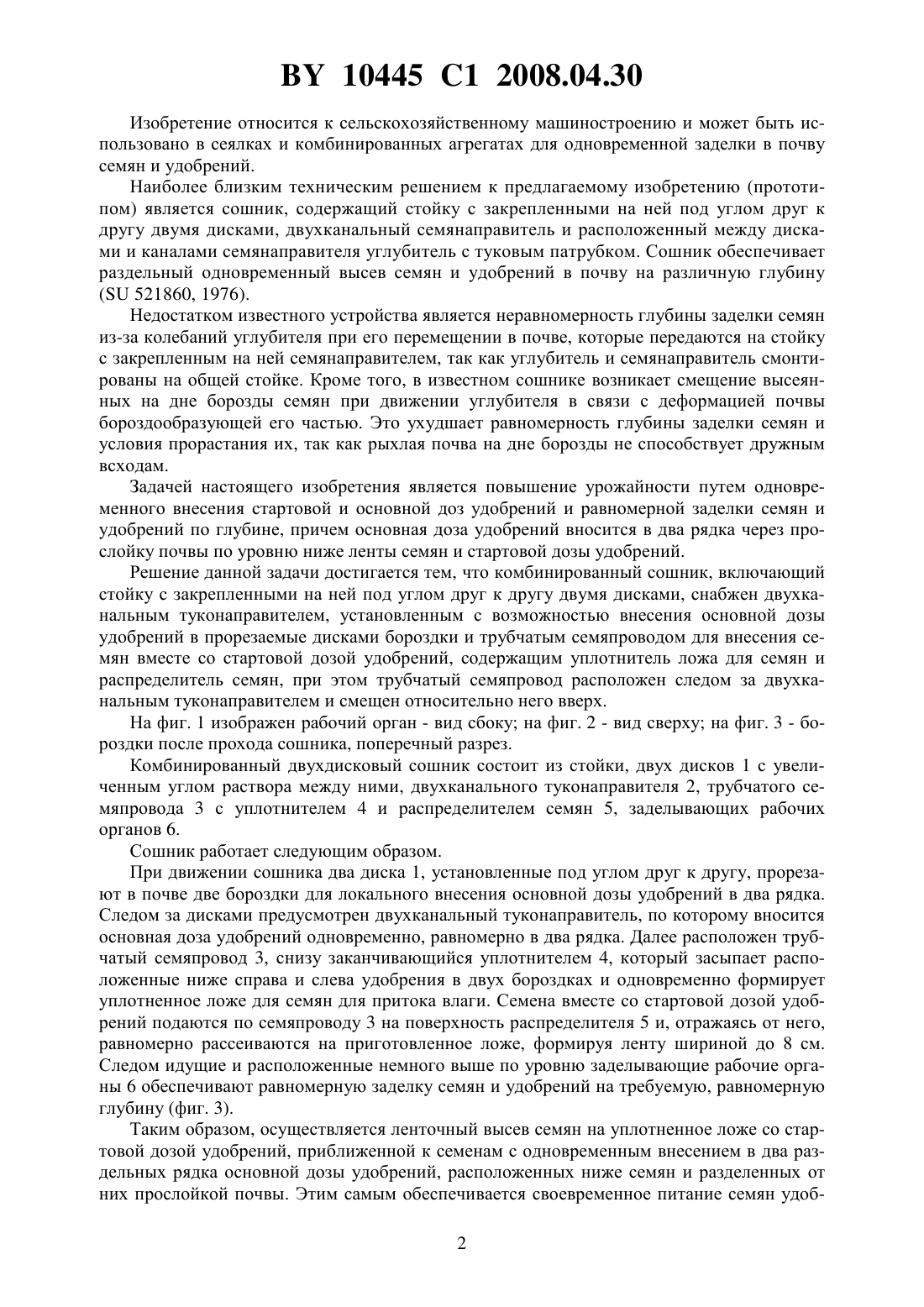

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Вабищевич Антон Григорьевич Вабищевич Георгий Антонович Мозоль Владимир Михайлович Кулешов Александр Александрович Голдыбан Виктор Владимирович Прищепов Михаил Александрович Ходосевич Валерий Иванович Демидчик Геннадий Иосифович Барановский Иван Андреевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Комбинированный сошник, содержащий стойку с закрепленными на ней под углом друг к другу двумя дисками, отличающийся тем, что снабжен двухканальным туконаправителем, установленным с возможностью внесения основной дозы удобрений в прорезаемые дисками бороздки, и трубчатым семяпроводом для внесения семян вместе со стартовой дозой удобрений, содержащим уплотнитель ложа для семян и распределитель семян, при этом трубчатый семяпровод расположен следом за двухканальным туконаправителем и смещен относительно него вверх. 10445 1 2008.04.30 Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в сеялках и комбинированных агрегатах для одновременной заделки в почву семян и удобрений. Наиболее близким техническим решением к предлагаемому изобретению (прототипом) является сошник, содержащий стойку с закрепленными на ней под углом друг к другу двумя дисками, двухканальный семянаправитель и расположенный между дисками и каналами семянаправителя углубитель с туковым патрубком. Сошник обеспечивает раздельный одновременный высев семян и удобрений в почву на различную глубину( 521860, 1976). Недостатком известного устройства является неравномерность глубины заделки семян из-за колебаний углубителя при его перемещении в почве, которые передаются на стойку с закрепленным на ней семянаправителем, так как углубитель и семянаправитель смонтированы на общей стойке. Кроме того, в известном сошнике возникает смещение высеянных на дне борозды семян при движении углубителя в связи с деформацией почвы бороздообразующей его частью. Это ухудшает равномерность глубины заделки семян и условия прорастания их, так как рыхлая почва на дне борозды не способствует дружным всходам. Задачей настоящего изобретения является повышение урожайности путем одновременного внесения стартовой и основной доз удобрений и равномерной заделки семян и удобрений по глубине, причем основная доза удобрений вносится в два рядка через прослойку почвы по уровню ниже ленты семян и стартовой дозы удобрений. Решение данной задачи достигается тем, что комбинированный сошник, включающий стойку с закрепленными на ней под углом друг к другу двумя дисками, снабжен двухканальным туконаправителем, установленным с возможностью внесения основной дозы удобрений в прорезаемые дисками бороздки и трубчатым семяпроводом для внесения семян вместе со стартовой дозой удобрений, содержащим уплотнитель ложа для семян и распределитель семян, при этом трубчатый семяпровод расположен следом за двухканальным туконаправителем и смещен относительно него вверх. На фиг. 1 изображен рабочий орган - вид сбоку на фиг. 2 - вид сверху на фиг. 3 - бороздки после прохода сошника, поперечный разрез. Комбинированный двухдисковый сошник состоит из стойки, двух дисков 1 с увеличенным углом раствора между ними, двухканального туконаправителя 2, трубчатого семяпровода 3 с уплотнителем 4 и распределителем семян 5, заделывающих рабочих органов 6. Сошник работает следующим образом. При движении сошника два диска 1, установленные под углом друг к другу, прорезают в почве две бороздки для локального внесения основной дозы удобрений в два рядка. Следом за дисками предусмотрен двухканальный туконаправитель, по которому вносится основная доза удобрений одновременно, равномерно в два рядка. Далее расположен трубчатый семяпровод 3, снизу заканчивающийся уплотнителем 4, который засыпает расположенные ниже справа и слева удобрения в двух бороздках и одновременно формирует уплотненное ложе для семян для притока влаги. Семена вместе со стартовой дозой удобрений подаются по семяпроводу 3 на поверхность распределителя 5 и, отражаясь от него,равномерно рассеиваются на приготовленное ложе, формируя ленту шириной до 8 см. Следом идущие и расположенные немного выше по уровню заделывающие рабочие органы 6 обеспечивают равномерную заделку семян и удобрений на требуемую, равномерную глубину (фиг. 3). Таким образом, осуществляется ленточный высев семян на уплотненное ложе со стартовой дозой удобрений, приближенной к семенам с одновременным внесением в два раздельных рядка основной дозы удобрений, расположенных ниже семян и разделенных от них прослойкой почвы. Этим самым обеспечивается своевременное питание семян удоб 2 10445 1 2008.04.30 рениями в период их прорастания для появления дружных всходов, а основная доза удобрений дает возможность укрепиться и обеспечить опережающий рост и развитие растений по сравнению с сорной растительностью. Что не обеспечивается известными сошниками и сеялками. Таким образом, локальное внесение основной дозы удобрений в два рядка ниже семян разделенных от них прослойкой почвы в сочетании со стартовым удобрением, приближенным к семенам, создает более благоприятные условия для прорастания семян, роста и развития растений, значительно улучшает вводно-воздушный режим, что в конечном итоге дает ощутимую прибавку урожая. Одновременно, при этом, снижаются затраты по возделыванию и уходу за растениями поскольку сокращается число проходов агрегата по полю. Выполнение комбинированное двухдисковое сошника содержащего два диска установленных под углом друг к другу, двухканальный туконаправитель, семяпровод с распределителем семян и удобрений оснащенный уплотнителем, позволяет повысить урожайность до 18 , снизить расход удобрений на 4-5 , уменьшить затраты по уходу за растениями на 18-22 , подтверждается опытной проверкой. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
