Двухдисковый четырехстрочный сошник

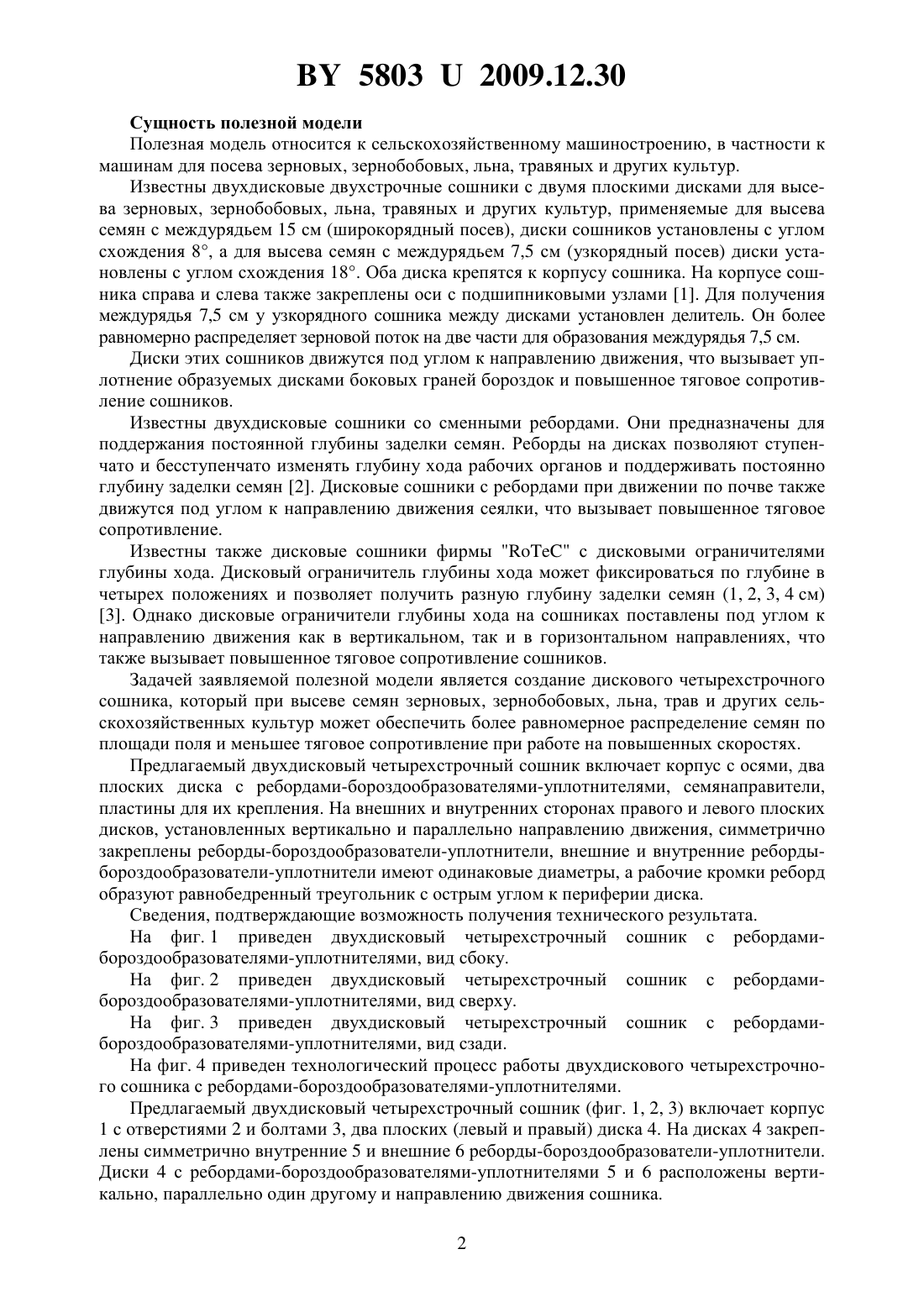

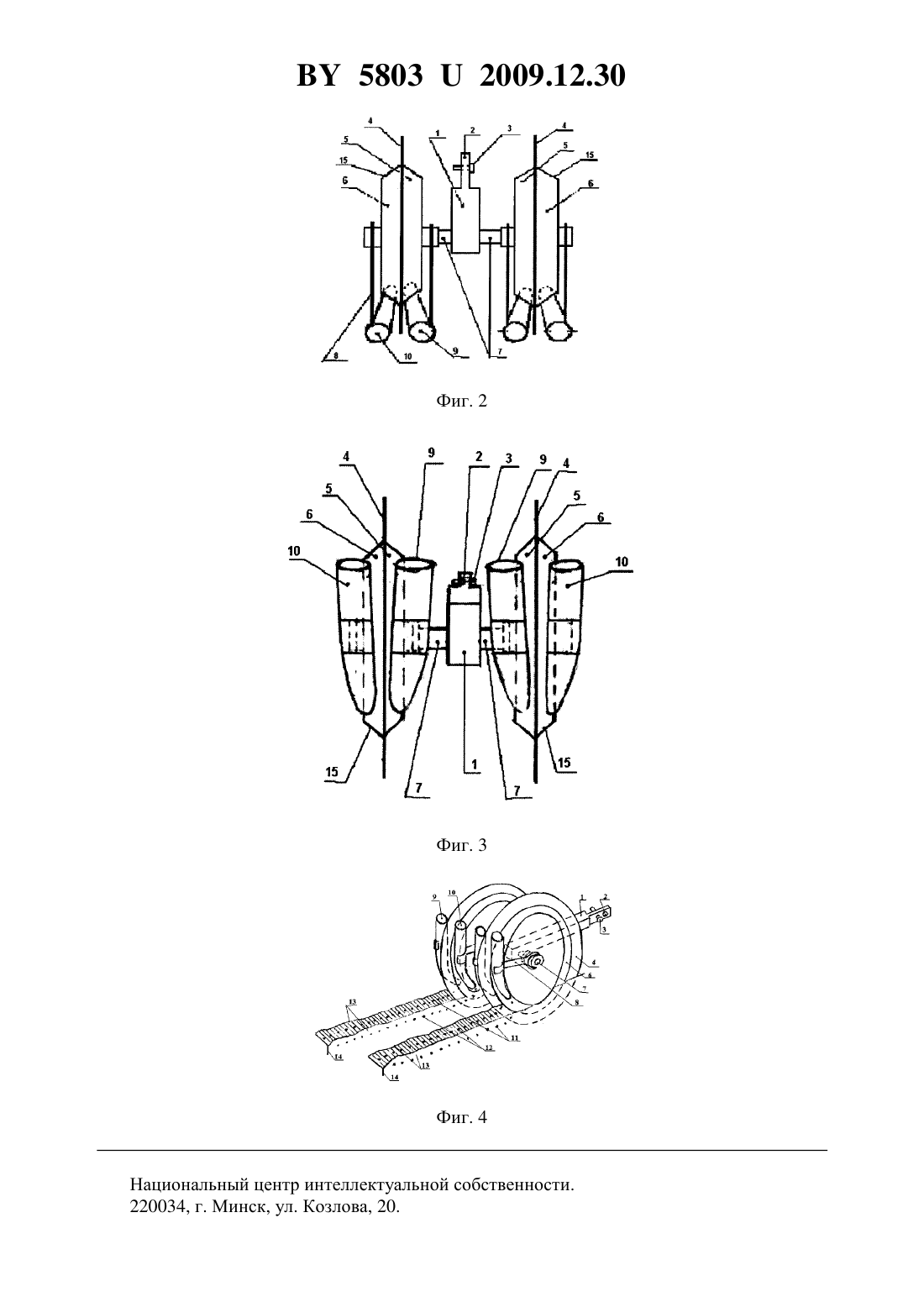

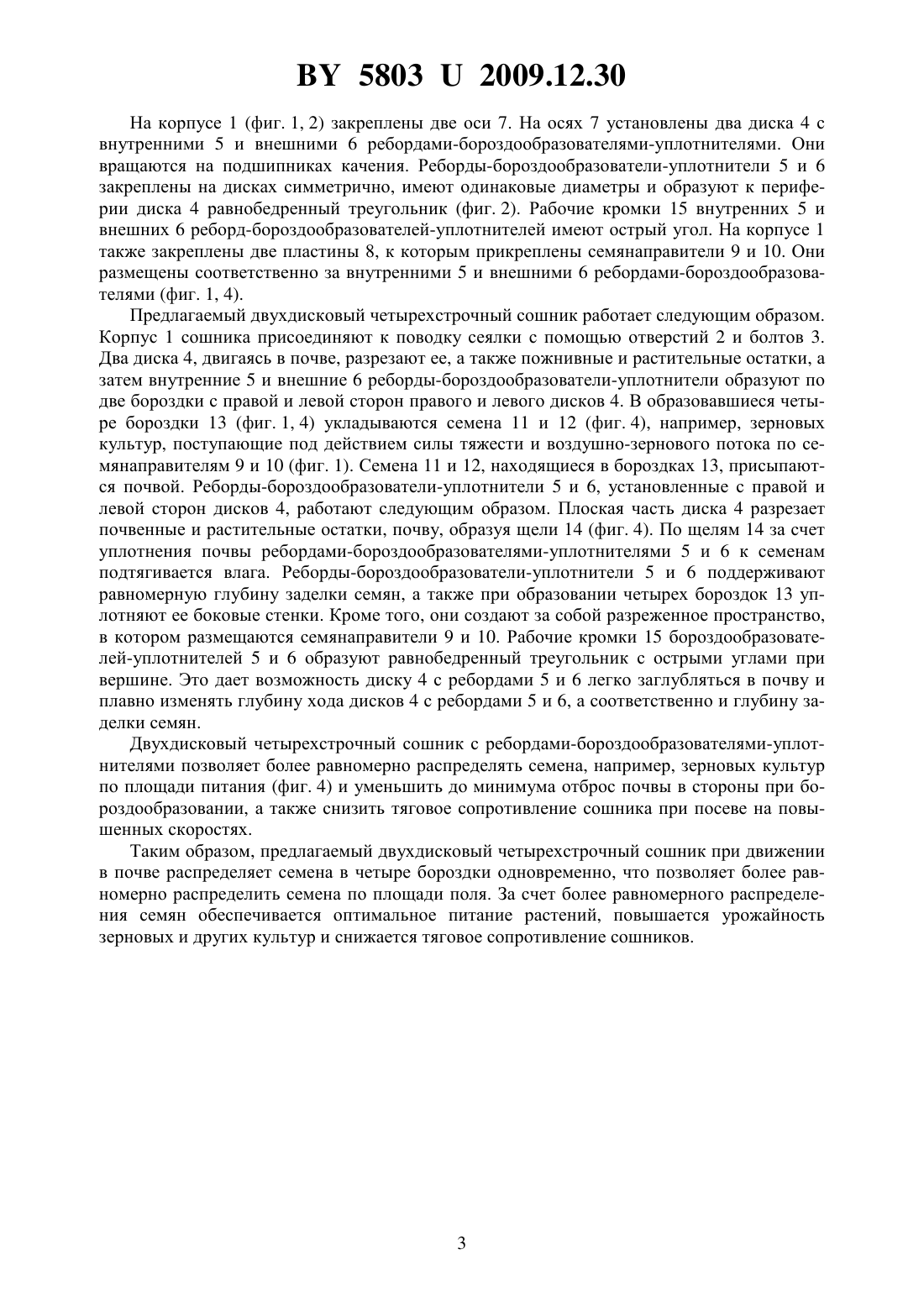

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Петровец Владимир Романович Чайчиц Николай Васильевич Дудко Николай Иванович Авсюкевич Сергей Васильевич Ильин Владимир Иванович(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Двухдисковый четырехстрочный сошник, включающий корпус с осями, два плоских диска с ребордами-бороздообразователями-уплотнителями, установленные вертикально и параллельно направлению движения, семянаправители, пластины для крепления семянаправителей, отличающийся тем, что на внешних и внутренних сторонах левого и правого дисков симметрично установлены реборды-бороздообразователи-уплотнители, имеющие одинаковые диаметры, а рабочие кромки реборд образуют равнобедренный треугольник с острым углом к периферии диска.(56) 1. Клочков А.В., Чайчиц Н.В., Буяшов В.П. Сельскохозяйственные машины Учебник.Минск Ураджай, 1997.- С. 160, рис. 4.5. 2. Карпенко А.Н., Халанский В Сельскохозяйственные машины. Издание 5, переработанное и дополненное Учебник.- М. Колос, 1983.- С. 134, рис. 5.7. 3. Навесной посевной агрегат -02. -. Инструкция по эксплуатации.837/В 2001.10.02.- С. 23-5. 58032009.12.30 Сущность полезной модели Полезная модель относится к сельскохозяйственному машиностроению, в частности к машинам для посева зерновых, зернобобовых, льна, травяных и других культур. Известны двухдисковые двухстрочные сошники с двумя плоскими дисками для высева зерновых, зернобобовых, льна, травяных и других культур, применяемые для высева семян с междурядьем 15 см (широкорядный посев), диски сошников установлены с углом схождения 8, а для высева семян с междурядьем 7,5 см (узкорядный посев) диски установлены с углом схождения 18. Оба диска крепятся к корпусу сошника. На корпусе сошника справа и слева также закреплены оси с подшипниковыми узлами 1. Для получения междурядья 7,5 см у узкорядного сошника между дисками установлен делитель. Он более равномерно распределяет зерновой поток на две части для образования междурядья 7,5 см. Диски этих сошников движутся под углом к направлению движения, что вызывает уплотнение образуемых дисками боковых граней бороздок и повышенное тяговое сопротивление сошников. Известны двухдисковые сошники со сменными ребордами. Они предназначены для поддержания постоянной глубины заделки семян. Реборды на дисках позволяют ступенчато и бесступенчато изменять глубину хода рабочих органов и поддерживать постоянно глубину заделки семян 2. Дисковые сошники с ребордами при движении по почве также движутся под углом к направлению движения сеялки, что вызывает повышенное тяговое сопротивление. Известны также дисковые сошники фирмыс дисковыми ограничителями глубины хода. Дисковый ограничитель глубины хода может фиксироваться по глубине в четырех положениях и позволяет получить разную глубину заделки семян (1, 2, 3, 4 см) 3. Однако дисковые ограничители глубины хода на сошниках поставлены под углом к направлению движения как в вертикальном, так и в горизонтальном направлениях, что также вызывает повышенное тяговое сопротивление сошников. Задачей заявляемой полезной модели является создание дискового четырехстрочного сошника, который при высеве семян зерновых, зернобобовых, льна, трав и других сельскохозяйственных культур может обеспечить более равномерное распределение семян по площади поля и меньшее тяговое сопротивление при работе на повышенных скоростях. Предлагаемый двухдисковый четырехстрочный сошник включает корпус с осями, два плоских диска с ребордами-бороздообразователями-уплотнителями, семянаправители,пластины для их крепления. На внешних и внутренних сторонах правого и левого плоских дисков, установленных вертикально и параллельно направлению движения, симметрично закреплены реборды-бороздообразователи-уплотнители, внешние и внутренние ребордыбороздообразователи-уплотнители имеют одинаковые диаметры, а рабочие кромки реборд образуют равнобедренный треугольник с острым углом к периферии диска. Сведения, подтверждающие возможность получения технического результата. На фиг. 1 приведен двухдисковый четырехстрочный сошник с ребордамибороздообразователями-уплотнителями, вид сбоку. На фиг. 2 приведен двухдисковый четырехстрочный сошник с ребордамибороздообразователями-уплотнителями, вид сверху. На фиг. 3 приведен двухдисковый четырехстрочный сошник с ребордамибороздообразователями-уплотнителями, вид сзади. На фиг. 4 приведен технологический процесс работы двухдискового четырехстрочного сошника с ребордами-бороздообразователями-уплотнителями. Предлагаемый двухдисковый четырехстрочный сошник (фиг. 1, 2, 3) включает корпус 1 с отверстиями 2 и болтами 3, два плоских (левый и правый) диска 4. На дисках 4 закреплены симметрично внутренние 5 и внешние 6 реборды-бороздообразователи-уплотнители. Диски 4 с ребордами-бороздообразователями-уплотнителями 5 и 6 расположены вертикально, параллельно один другому и направлению движения сошника. 2 58032009.12.30 На корпусе 1 (фиг. 1, 2) закреплены две оси 7. На осях 7 установлены два диска 4 с внутренними 5 и внешними 6 ребордами-бороздообразователями-уплотнителями. Они вращаются на подшипниках качения. Реборды-бороздообразователи-уплотнители 5 и 6 закреплены на дисках симметрично, имеют одинаковые диаметры и образуют к периферии диска 4 равнобедренный треугольник (фиг. 2). Рабочие кромки 15 внутренних 5 и внешних6 реборд-бороздообразователей-уплотнителей имеют острый угол. На корпусе 1 также закреплены две пластины 8, к которым прикреплены семянаправители 9 и 10. Они размещены соответственно за внутренними 5 и внешними 6 ребордами-бороздообразователями (фиг. 1, 4). Предлагаемый двухдисковый четырехстрочный сошник работает следующим образом. Корпус 1 сошника присоединяют к поводку сеялки с помощью отверстий 2 и болтов 3. Два диска 4, двигаясь в почве, разрезают ее, а также пожнивные и растительные остатки, а затем внутренние 5 и внешние 6 реборды-бороздообразователи-уплотнители образуют по две бороздки с правой и левой сторон правого и левого дисков 4. В образовавшиеся четыре бороздки 13 (фиг. 1, 4) укладываются семена 11 и 12 (фиг. 4), например, зерновых культур, поступающие под действием силы тяжести и воздушно-зернового потока по семянаправителям 9 и 10 (фиг. 1). Семена 11 и 12, находящиеся в бороздках 13, присыпаются почвой. Реборды-бороздообразователи-уплотнители 5 и 6, установленные с правой и левой сторон дисков 4, работают следующим образом. Плоская часть диска 4 разрезает почвенные и растительные остатки, почву, образуя щели 14 (фиг. 4). По щелям 14 за счет уплотнения почвы ребордами-бороздообразователями-уплотнителями 5 и 6 к семенам подтягивается влага. Реборды-бороздообразователи-уплотнители 5 и 6 поддерживают равномерную глубину заделки семян, а также при образовании четырех бороздок 13 уплотняют ее боковые стенки. Кроме того, они создают за собой разреженное пространство,в котором размещаются семянаправители 9 и 10. Рабочие кромки 15 бороздообразователей-уплотнителей 5 и 6 образуют равнобедренный треугольник с острыми углами при вершине. Это дает возможность диску 4 с ребордами 5 и 6 легко заглубляться в почву и плавно изменять глубину хода дисков 4 с ребордами 5 и 6, а соответственно и глубину заделки семян. Двухдисковый четырехстрочный сошник с ребордами-бороздообразователями-уплотнителями позволяет более равномерно распределять семена, например, зерновых культур по площади питания (фиг. 4) и уменьшить до минимума отброс почвы в стороны при бороздообразовании, а также снизить тяговое сопротивление сошника при посеве на повышенных скоростях. Таким образом, предлагаемый двухдисковый четырехстрочный сошник при движении в почве распределяет семена в четыре бороздки одновременно, что позволяет более равномерно распределить семена по площади поля. За счет более равномерного распределения семян обеспечивается оптимальное питание растений, повышается урожайность зерновых и других культур и снижается тяговое сопротивление сошников. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
