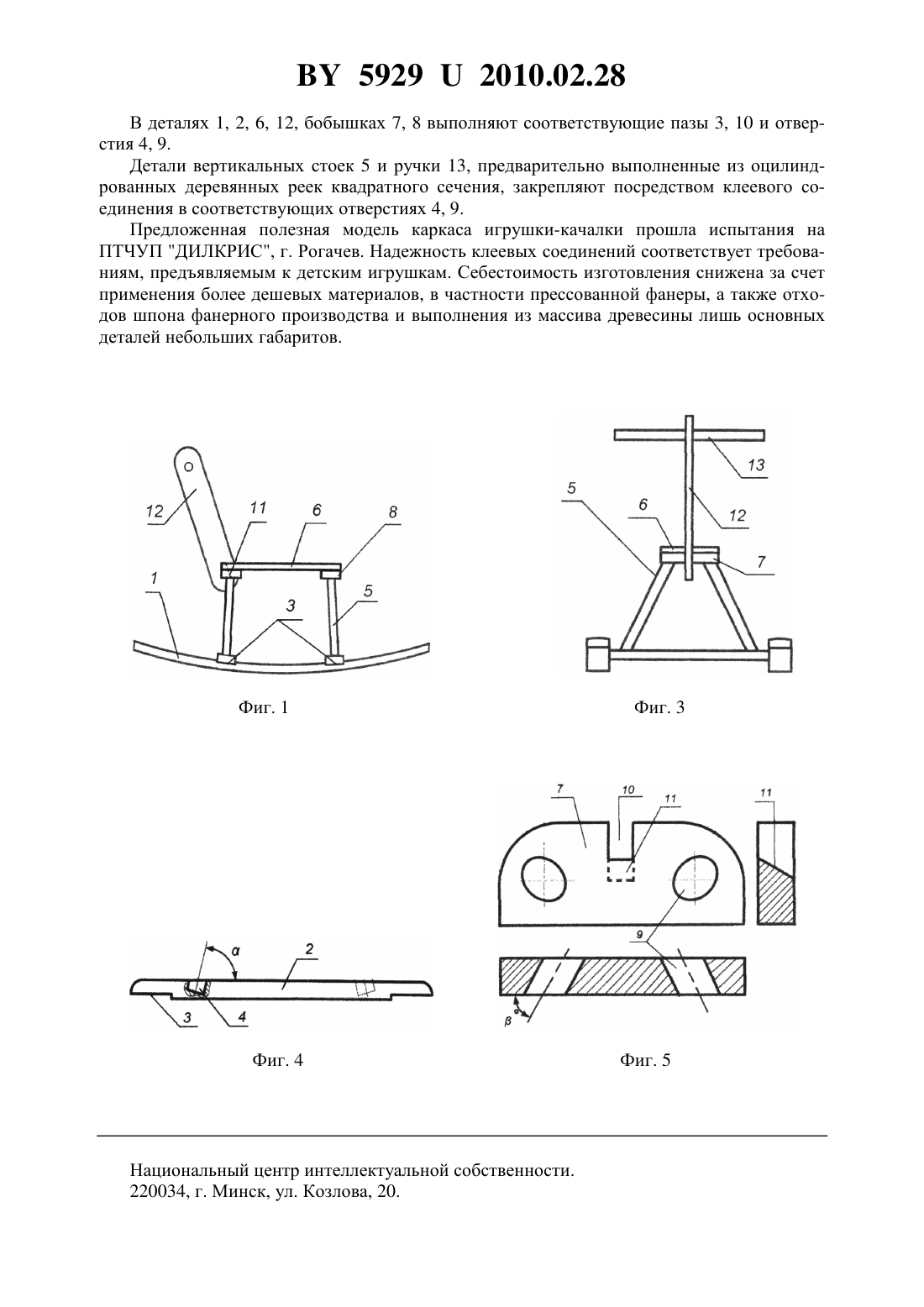

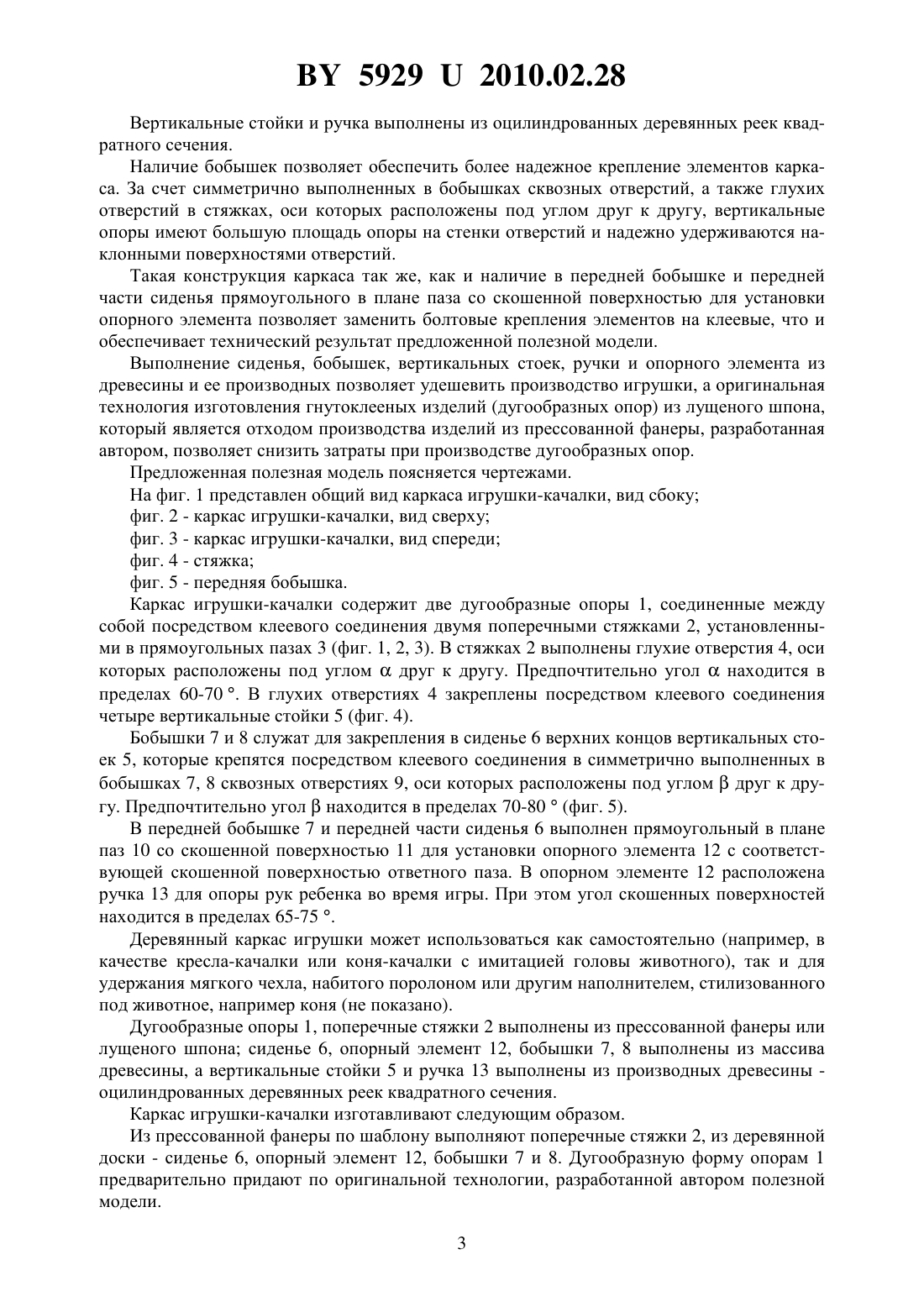

Каркас игрушки-качалки

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Производственно-торговое частное унитарное предприятие ДИЛКРИС(72) Автор Демченко Владимир Ильич(73) Патентообладатель Производственноторговое частное унитарное предприятие ДИЛКРИС(57) 1. Каркас игрушки-качалки, содержащий две дугообразные опоры, соединенные между собой поперечными стяжками, с закрепленными в них вертикальными стойками, на противоположных концах которых закреплено сиденье с опорным элементом и ручкой, отличающийся тем, что сиденье дополнительно содержит переднюю и заднюю жестко закрепленные на нем бобышки с симметрично выполненными в них сквозными отверстиями для крепления вертикальных стоек, оси которых расположены под углом друг к другу. 2. Каркас по п. 1, отличающийся тем, что передняя и задняя бобышки и вертикальные стойки закреплены в сиденье посредством клеевого соединения. 3. Каркас по п. 2, отличающийся тем, что в стяжках выполнены глухие отверстия для крепления вертикальных стоек, оси которых расположены под углом друг к другу. 4. Каркас по п. 4, отличающийся тем, что в передней части сиденья и закрепленной в нем передней бобышке выполнен прямоугольный в плане паз со скошенной поверхностью, соответствующей скошенной поверхности ответного паза опорного элемента, закрепленного в сиденье. 5. Каркас по п. 4, отличающийся тем, что опорный элемент закреплен в сиденье посредством клеевого соединения. 6. Каркас по одному из пп. 1-5, отличающийся тем, что дугообразные опоры, поперечные стяжки выполнены из прессованной фанеры. 59292010.02.28 7. Каркас по одному из пп. 1-5, отличающийся тем, что сиденье, опорный элемент,бобышки выполнены из массива древесины. 8. Каркас по одному из пп. 1-5, отличающийся тем, что вертикальные стойки и ручка выполнены из оцилиндрованных деревянных реек квадратного сечения.(56) 1. Патент РФ 18941, МПК 63 13/00, 2001. 2. А.с. СССР 17813, МКПО 21-01, 1985 (прототип). Полезная модель относится к деревянным игрушкам, предназначенным для развития и досуга детей дошкольного возраста, и может быть использована для подвижной игры, например имитации верховой езды, в качестве каркаса игрушки-качалки типа Конь. Известна игрушка, детская качалка, содержащая каркас в виде установленного на дугообразных основаниях, соединенных между собой горизонтальными стяжками, корпуса,оборудованного сидением, поручнем для рук, опорами для ног 1. Недостатками известной игрушки-качалки являются сложность конструкции, в частности корпуса каркаса, наличие трех горизонтальных стяжек, что увеличивает себестоимость изготовления игрушки в целом. Наиболее близким к предложенному является каркас игрушки Конь-качалка, содержащий две дугообразные опоры, соединенные между собой двумя поперечными стяжками, с установленными на них вертикальными стойками с размещенным на них сиденьем и закрепленным в нем опорным элементом, выполненным в виде головы коня с расположенной в нем ручкой для рук 2. Основными недостатками известной конструкции являются сложность ее изготовления за счет применения дугообразных опор, гнутых из массива дерева, и, соответственно,повышенная себестоимость игрушки в целом, а также повышенная травмоопасность и ненадежность игрушки за счет применения болтовых соединений для креплений элементов конструкции каркаса. Задачей предложенной полезной модели является обеспечение надежности крепления элементов каркаса игрушки-качалки и снижение себестоимости ее изготовления в целом путем применения клеевого соединения и более дешевых материалов для отдельных элементов каркаса. Поставленная задача достигается тем, что в известном каркасе игрушки-качалки, содержащем две дугообразные опоры, соединенные между собой поперечными стяжками, с закрепленными в них вертикальными стойками, на противоположных концах которых закреплено сиденье с опорным элементом и ручкой, сиденье дополнительно содержит жестко закрепленные на нем переднюю и заднюю бобышки с симметрично выполненными в них сквозными отверстиями для крепления вертикальных стоек, оси которых расположены под углом друг к другу. Передняя и задняя бобышки и вертикальные стойки закреплены в сиденье посредством клеевого соединения. В стяжке выполнены глухие отверстия, оси которых расположены под углом друг к другу. В передней части сиденья и закрепленной в нем передней бобышке выполнен прямоугольный в плане паз со скошенной поверхностью, соответствующей скошенной поверхности ответного паза опорного элемента, закрепленного в сиденье. Опорный элемент закреплен в сиденье посредством клеевого соединения. Дугообразные опоры, поперечные стяжки выполнены из прессованной фанеры. Сиденье, бобышки, ручка и опорный элемент выполнены из массива древесины. 2 59292010.02.28 Вертикальные стойки и ручка выполнены из оцилиндрованных деревянных реек квадратного сечения. Наличие бобышек позволяет обеспечить более надежное крепление элементов каркаса. За счет симметрично выполненных в бобышках сквозных отверстий, а также глухих отверстий в стяжках, оси которых расположены под углом друг к другу, вертикальные опоры имеют большую площадь опоры на стенки отверстий и надежно удерживаются наклонными поверхностями отверстий. Такая конструкция каркаса так же, как и наличие в передней бобышке и передней части сиденья прямоугольного в плане паза со скошенной поверхностью для установки опорного элемента позволяет заменить болтовые крепления элементов на клеевые, что и обеспечивает технический результат предложенной полезной модели. Выполнение сиденья, бобышек, вертикальных стоек, ручки и опорного элемента из древесины и ее производных позволяет удешевить производство игрушки, а оригинальная технология изготовления гнутоклееных изделий (дугообразных опор) из лущеного шпона,который является отходом производства изделий из прессованной фанеры, разработанная автором, позволяет снизить затраты при производстве дугообразных опор. Предложенная полезная модель поясняется чертежами. На фиг. 1 представлен общий вид каркаса игрушки-качалки, вид сбоку фиг. 2 - каркас игрушки-качалки, вид сверху фиг. 3 - каркас игрушки-качалки, вид спереди фиг. 4 - стяжка фиг. 5 - передняя бобышка. Каркас игрушки-качалки содержит две дугообразные опоры 1, соединенные между собой посредством клеевого соединения двумя поперечными стяжками 2, установленными в прямоугольных пазах 3 (фиг. 1, 2, 3). В стяжках 2 выполнены глухие отверстия 4, оси которых расположены под угломдруг к другу. Предпочтительно уголнаходится в пределах 60-70 . В глухих отверстиях 4 закреплены посредством клеевого соединения четыре вертикальные стойки 5 (фиг. 4). Бобышки 7 и 8 служат для закрепления в сиденье 6 верхних концов вертикальных стоек 5, которые крепятся посредством клеевого соединения в симметрично выполненных в бобышках 7, 8 сквозных отверстиях 9, оси которых расположены под угломдруг к другу. Предпочтительно уголнаходится в пределах 70-80(фиг. 5). В передней бобышке 7 и передней части сиденья 6 выполнен прямоугольный в плане паз 10 со скошенной поверхностью 11 для установки опорного элемента 12 с соответствующей скошенной поверхностью ответного паза. В опорном элементе 12 расположена ручка 13 для опоры рук ребенка во время игры. При этом угол скошенных поверхностей находится в пределах 65-75 . Деревянный каркас игрушки может использоваться как самостоятельно (например, в качестве кресла-качалки или коня-качалки с имитацией головы животного), так и для удержания мягкого чехла, набитого поролоном или другим наполнителем, стилизованного под животное, например коня (не показано). Дугообразные опоры 1, поперечные стяжки 2 выполнены из прессованной фанеры или лущеного шпона сиденье 6, опорный элемент 12, бобышки 7, 8 выполнены из массива древесины, а вертикальные стойки 5 и ручка 13 выполнены из производных древесины оцилиндрованных деревянных реек квадратного сечения. Каркас игрушки-качалки изготавливают следующим образом. Из прессованной фанеры по шаблону выполняют поперечные стяжки 2, из деревянной доски - сиденье 6, опорный элемент 12, бобышки 7 и 8. Дугообразную форму опорам 1 предварительно придают по оригинальной технологии, разработанной автором полезной модели. 3 59292010.02.28 В деталях 1, 2, 6, 12, бобышках 7, 8 выполняют соответствующие пазы 3, 10 и отверстия 4, 9. Детали вертикальных стоек 5 и ручки 13, предварительно выполненные из оцилиндрованных деревянных реек квадратного сечения, закрепляют посредством клеевого соединения в соответствующих отверстиях 4, 9. Предложенная полезная модель каркаса игрушки-качалки прошла испытания на ПТЧУП ДИЛКРИС, г. Рогачев. Надежность клеевых соединений соответствует требованиям, предъявляемым к детским игрушкам. Себестоимость изготовления снижена за счет применения более дешевых материалов, в частности прессованной фанеры, а также отходов шпона фанерного производства и выполнения из массива древесины лишь основных деталей небольших габаритов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
