Каркас многоэтажного здания

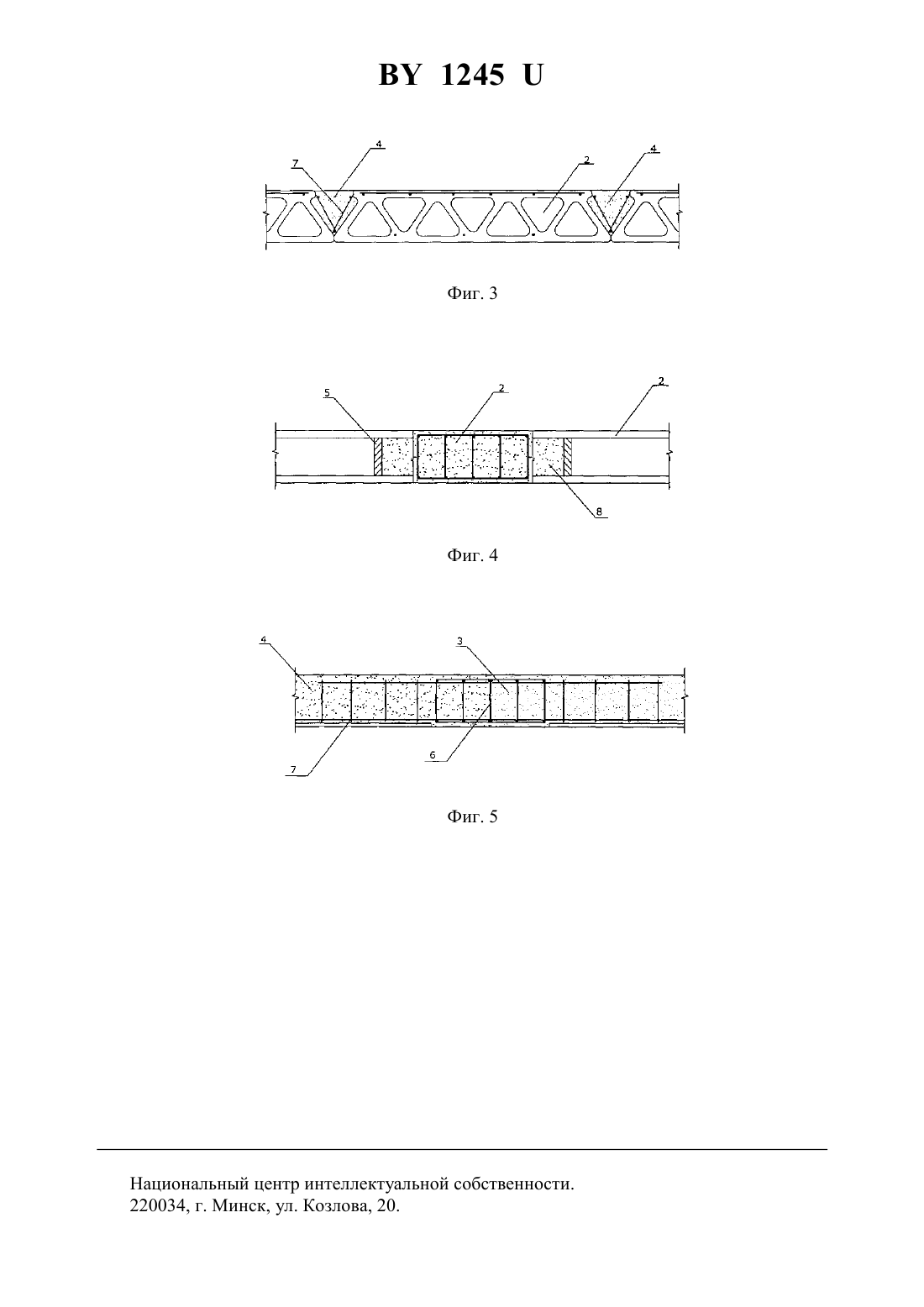

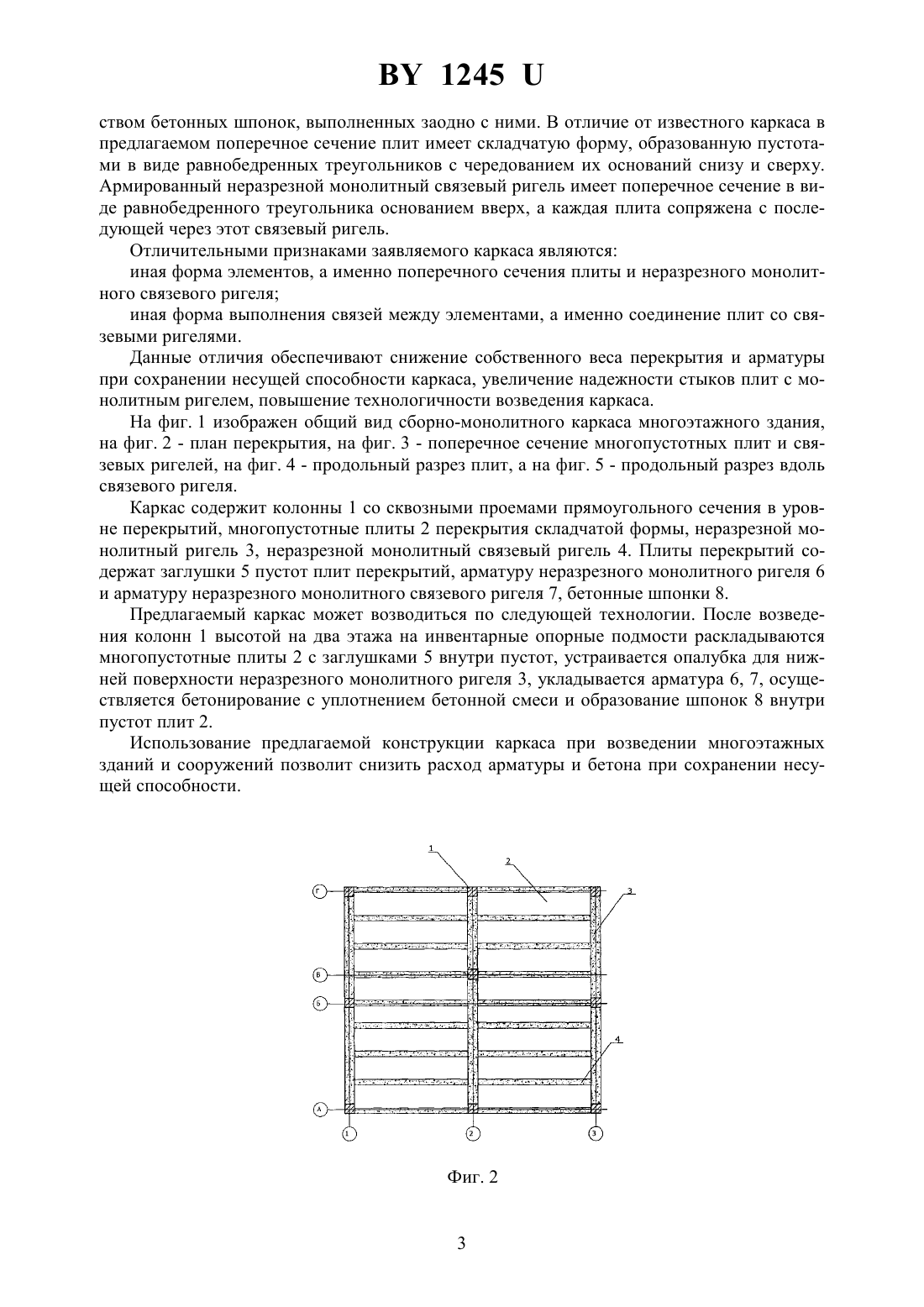

(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Котенков Илья Александрович Гринев Венедикт Демьянович Гринев Вадим Венедиктович(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Каркас многоэтажного здания, включающий колонны со сквозными проемами в уровне перекрытий, в которых расположены армированные неразрезные монолитные ригели,соединенные между собой армированными неразрезными монолитными связевыми ригелями, в плоскости несущих и связевых ригелей размещены сборные многопустотные плиты, сопряженные с несущими армированными неразрезными монолитными ригелями посредством бетонных шпонок, выполненных заодно с ними, отличающийся тем, что поперечное сечение плиты имеет складчатую форму, образованную пустотами в виде равнобедренных треугольников с чередованием их оснований снизу и сверху, армированный неразрезной монолитный связевый ригель имеет поперечное сечение в виде равнобедренного треугольника основанием вверх, а каждая плита сопряжена с последующей через этот связевый ригель.(56) 1. Патент РБ 738, МПК Е 04 В 1/18, 1995. 2. Патент РБ 2576, МПК Е 04 В 1/18, Е 04 Н 9/02, 1998. Полезная модель относится к области строительства, в частности к конструкциям каркасов многоэтажных зданий. Область преимущественного ее использования - строительство многоэтажных зданий и сооружений. Сборно-монолитный каркас является несущей основой здания и представляет собой систему колонн, несущих монолитных ригелей и сборных плит перекрытия, связанных между собой. Известен каркас многоэтажного здания, включающий колонны со сквозными проемами, расположенными с совмещением их нижней и верхней граней с нижней и верхней плоскостями плит перекрытий, которые имеют на продольных гранях шпонки, ригели одного направления с ненапрягаемой и сквозной прямолинейной напрягаемой арматурой,расположенной в верхней зоне, монолитные сплошного сечения ригели перпендикулярного направления с пропущенной в проемах колонн сквозной напрягаемой арматурой, которая замоноличена бетоном и закреплена по периметру здания 1. К недостаткам такого каркаса относится то, что сами плиты перекрытия не работают как неразрезные конструкции, колонны снабжены поперечными гребнями, расположенными по осям монолитных ригелей на нижней грани сквозных проемов, что требует дополнительных технологических затрат при изготовлении колонн. Все ригели такого каркаса имеют прямоугольное поперечное сечение, что неэкономично для изгибаемых железобетонных элементов. Каркас предполагает применение предварительного напряжения арматуры на бетон во внутриплощадочных условиях (на строительной площадке), что требует дополнительных затрат. Наиболее близким к заявляемому является каркас многоэтажного здания, включающий колонны со сквозными проемами в уровнях перекрытий 2. Через проемы установлены неразрезные армированные монолитные ригели, соединенные между собой армированными монолитными связевыми ригелями, образующими замкнутые рамные ячейки, в плоскости которых размещены сборные многопустотные плиты, сопряженные с ними посредством бетонных шпонок, выполненных заодно с ригелями, и объединенные между собой межплитными монолитными швами. При этом концы каждого неразрезного несущего ригеля, размещенные в проемах крайних колонн, выполнены с переменной высотой в виде клина, обращенного узкой частью вовнутрь здания. В средних колоннах неразрезной несущий ригель выполнен в виде двойного клина, каждый из которых узкой частью направлен друг к другу к оси этих колонн. Известная конструкция каркаса не является экономичной, так как все ригели имеют прямоугольное поперечное сечение и для устройства связевых ригелей необходима опалубка, обеспечивающая при возведении качественную нижнюю поверхность ригеля. Многопустотные плиты перекрытий работают как опертые по двум сторонам, а не как неразрезные конструкции в составе каркаса. Задачей заявляемой модели является экономия бетона за счет уменьшения собственного веса перекрытия, экономия арматуры при сохранении несущей способности, увеличение надежности стыков плит с монолитным ригелем, повышение технологичности возведения каркаса. Каркас многоэтажного здания включает колонны со сквозными проемами в уровне перекрытий, в которых расположены армированные неразрезные монолитные ригели, соединенные между собой армированными неразрезными монолитными связевыми ригелями. В плоскости несущих и связевых ригелей размещены сборные многопустотные плиты,сопряженные с несущими армированными неразрезными монолитными ригелями посред 2 1245 ством бетонных шпонок, выполненных заодно с ними. В отличие от известного каркаса в предлагаемом поперечное сечение плит имеет складчатую форму, образованную пустотами в виде равнобедренных треугольников с чередованием их оснований снизу и сверху. Армированный неразрезной монолитный связевый ригель имеет поперечное сечение в виде равнобедренного треугольника основанием вверх, а каждая плита сопряжена с последующей через этот связевый ригель. Отличительными признаками заявляемого каркаса являются иная форма элементов, а именно поперечного сечения плиты и неразрезного монолитного связевого ригеля иная форма выполнения связей между элементами, а именно соединение плит со связевыми ригелями. Данные отличия обеспечивают снижение собственного веса перекрытия и арматуры при сохранении несущей способности каркаса, увеличение надежности стыков плит с монолитным ригелем, повышение технологичности возведения каркаса. На фиг. 1 изображен общий вид сборно-монолитного каркаса многоэтажного здания,на фиг. 2 - план перекрытия, на фиг. 3 - поперечное сечение многопустотных плит и связевых ригелей, на фиг. 4 - продольный разрез плит, а на фиг. 5 - продольный разрез вдоль связевого ригеля. Каркас содержит колонны 1 со сквозными проемами прямоугольного сечения в уровне перекрытий, многопустотные плиты 2 перекрытия складчатой формы, неразрезной монолитный ригель 3, неразрезной монолитный связевый ригель 4. Плиты перекрытий содержат заглушки 5 пустот плит перекрытий, арматуру неразрезного монолитного ригеля 6 и арматуру неразрезного монолитного связевого ригеля 7, бетонные шпонки 8. Предлагаемый каркас может возводиться по следующей технологии. После возведения колонн 1 высотой на два этажа на инвентарные опорные подмости раскладываются многопустотные плиты 2 с заглушками 5 внутри пустот, устраивается опалубка для нижней поверхности неразрезного монолитного ригеля 3, укладывается арматура 6, 7, осуществляется бетонирование с уплотнением бетонной смеси и образование шпонок 8 внутри пустот плит 2. Использование предлагаемой конструкции каркаса при возведении многоэтажных зданий и сооружений позволит снизить расход арматуры и бетона при сохранении несущей способности. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
