Борона

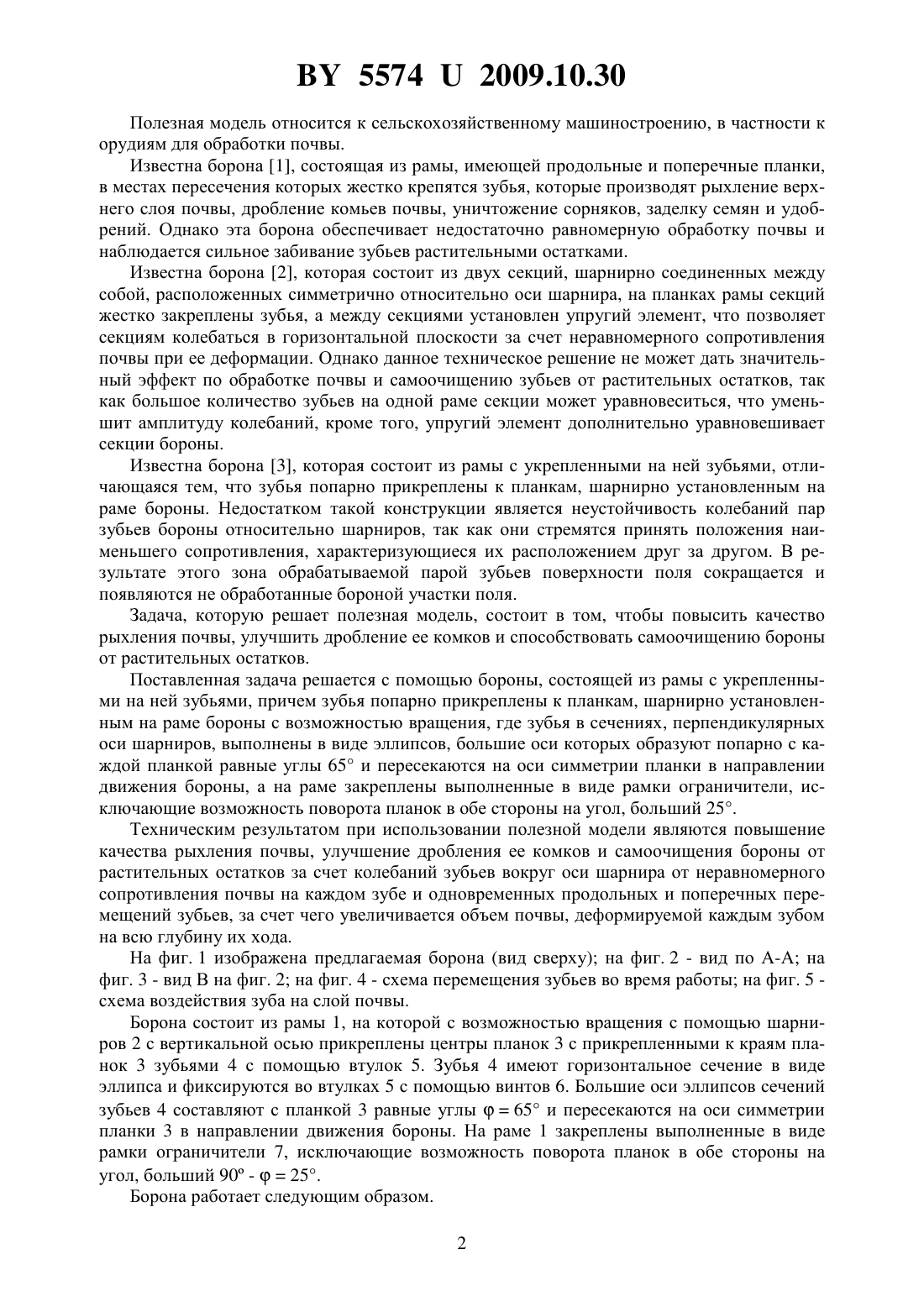

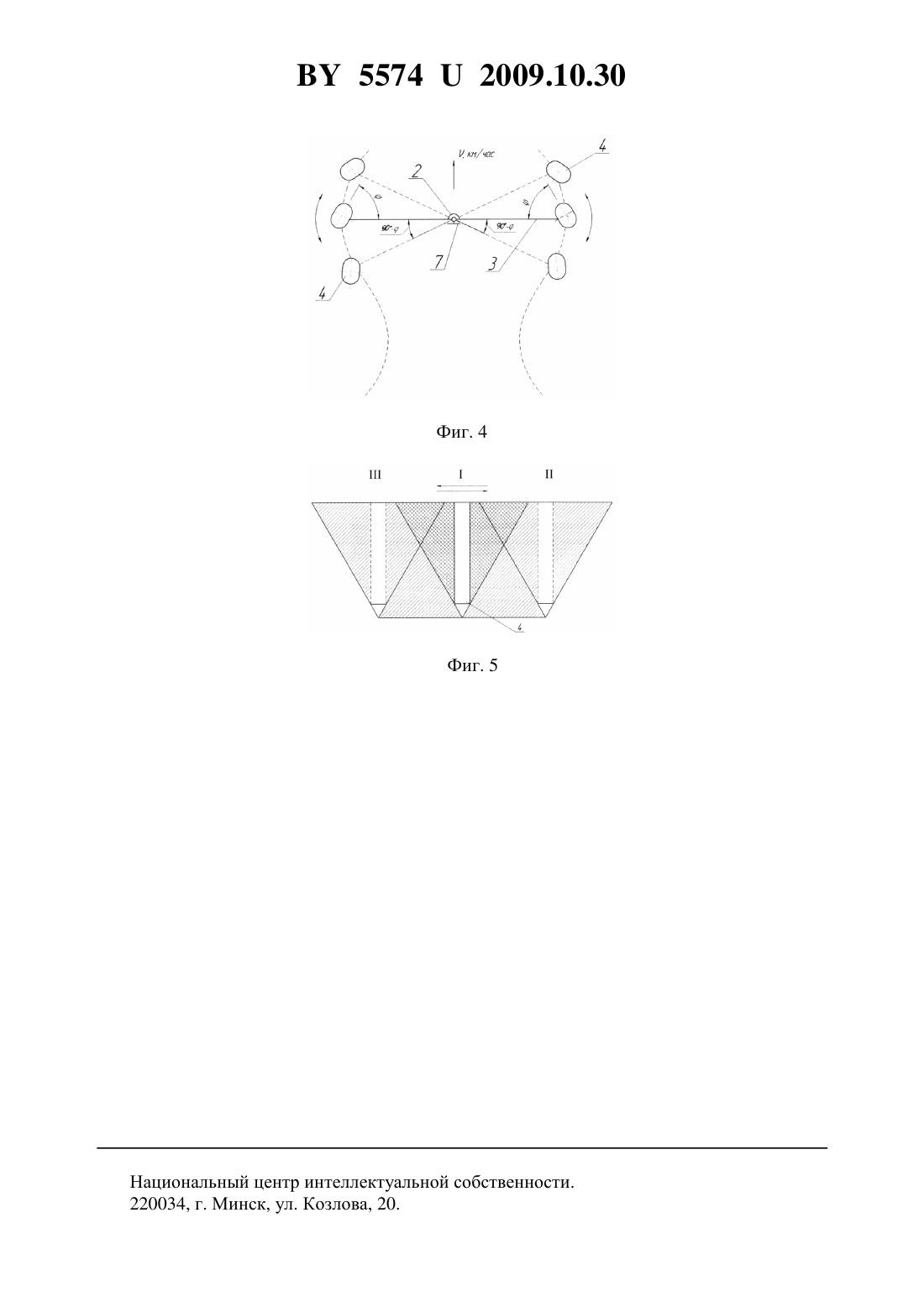

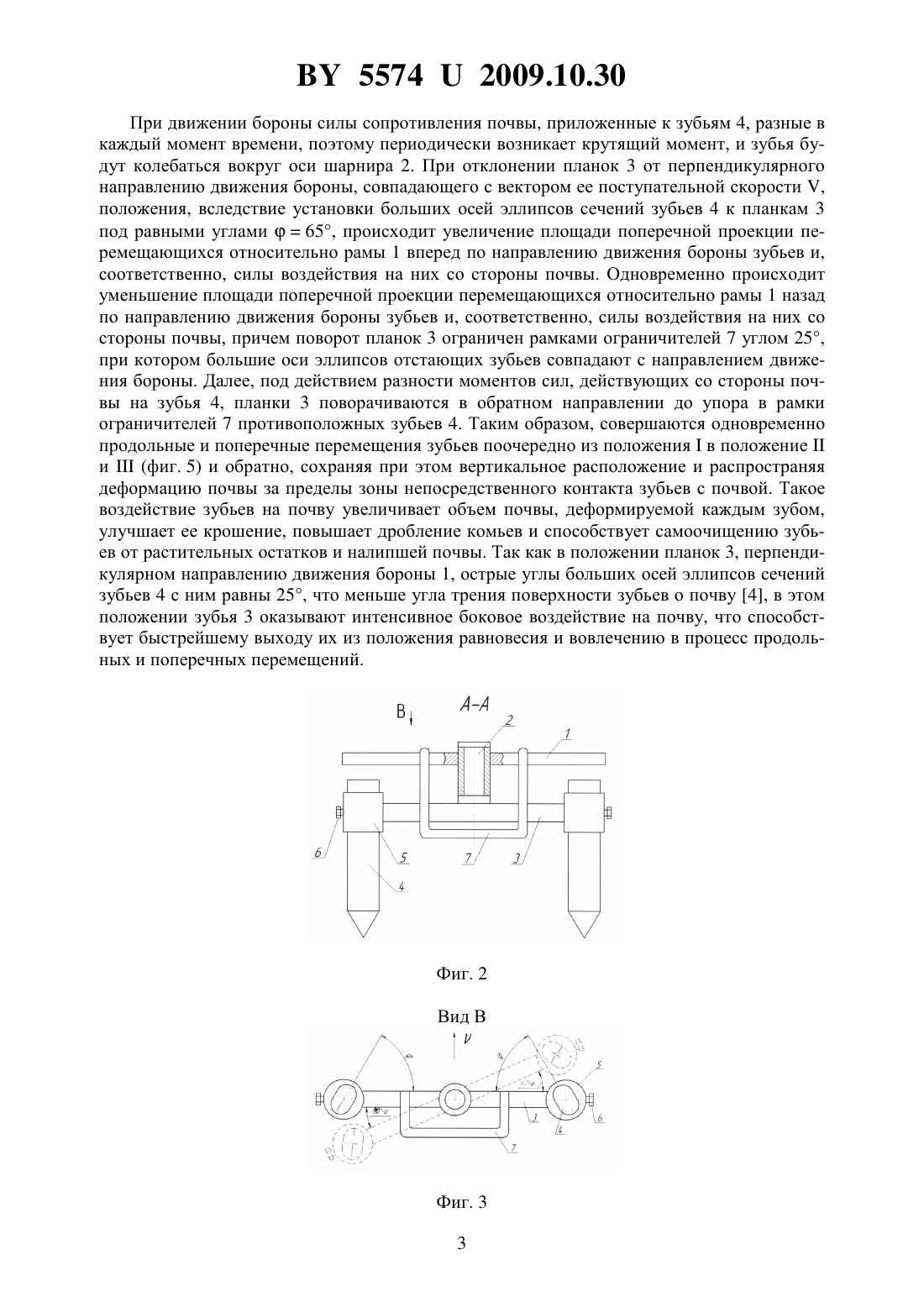

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван Николаевич Агейчик Валерий Александрович Романюк Николай Николаевич Фдорова Анна Васильевна(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Борона состоит из рамы с укрепленными на ней зубьями, причем зубья попарно прикреплены к планкам, шарнирно установленным на раме бороны с возможностью вращения, отличающаяся тем, что зубья в сечениях, перпендикулярных оси шарниров,выполнены в виде эллипсов, большие оси которых образуют попарно с каждой планкой равные углы 65 и пересекаются на оси симметрии планки в направлении движения бороны, а на раме закреплены выполненные в виде рамки ограничители, исключающие возможность поворота планок в обе стороны на угол, больший 25.(56) 1. Клочков А.В., Чайчиц Н.В. и Буяшов В.П. Сельскохозяйственные машины.- Минск Ураджай, 1997.- С. 73. 2. А.с. СССР 337081, МПК А 01 В 19/02, А 01 В 23/04, 1970. 3. Патент на изобретение РФ 2278485 С 2, МПК А 01 В 19/02, 2006. 4. Сабликов М.В. Сельскохозяйственные машины. Основы теории и технологического расчета.- М. Колос, 1968.- С. 259-261. 55742009.10.30 Полезная модель относится к сельскохозяйственному машиностроению, в частности к орудиям для обработки почвы. Известна борона 1, состоящая из рамы, имеющей продольные и поперечные планки,в местах пересечения которых жестко крепятся зубья, которые производят рыхление верхнего слоя почвы, дробление комьев почвы, уничтожение сорняков, заделку семян и удобрений. Однако эта борона обеспечивает недостаточно равномерную обработку почвы и наблюдается сильное забивание зубьев растительными остатками. Известна борона 2, которая состоит из двух секций, шарнирно соединенных между собой, расположенных симметрично относительно оси шарнира, на планках рамы секций жестко закреплены зубья, а между секциями установлен упругий элемент, что позволяет секциям колебаться в горизонтальной плоскости за счет неравномерного сопротивления почвы при ее деформации. Однако данное техническое решение не может дать значительный эффект по обработке почвы и самоочищению зубьев от растительных остатков, так как большое количество зубьев на одной раме секции может уравновеситься, что уменьшит амплитуду колебаний, кроме того, упругий элемент дополнительно уравновешивает секции бороны. Известна борона 3, которая состоит из рамы с укрепленными на ней зубьями, отличающаяся тем, что зубья попарно прикреплены к планкам, шарнирно установленным на раме бороны. Недостатком такой конструкции является неустойчивость колебаний пар зубьев бороны относительно шарниров, так как они стремятся принять положения наименьшего сопротивления, характеризующиеся их расположением друг за другом. В результате этого зона обрабатываемой парой зубьев поверхности поля сокращается и появляются не обработанные бороной участки поля. Задача, которую решает полезная модель, состоит в том, чтобы повысить качество рыхления почвы, улучшить дробление ее комков и способствовать самоочищению бороны от растительных остатков. Поставленная задача решается с помощью бороны, состоящей из рамы с укрепленными на ней зубьями, причем зубья попарно прикреплены к планкам, шарнирно установленным на раме бороны с возможностью вращения, где зубья в сечениях, перпендикулярных оси шарниров, выполнены в виде эллипсов, большие оси которых образуют попарно с каждой планкой равные углы 65 и пересекаются на оси симметрии планки в направлении движения бороны, а на раме закреплены выполненные в виде рамки ограничители, исключающие возможность поворота планок в обе стороны на угол, больший 25. Техническим результатом при использовании полезной модели являются повышение качества рыхления почвы, улучшение дробления ее комков и самоочищения бороны от растительных остатков за счет колебаний зубьев вокруг оси шарнира от неравномерного сопротивления почвы на каждом зубе и одновременных продольных и поперечных перемещений зубьев, за счет чего увеличивается объем почвы, деформируемой каждым зубом на всю глубину их хода. На фиг. 1 изображена предлагаемая борона (вид сверху) на фиг. 2 - вид по А-А на фиг. 3 - вид В на фиг. 2 на фиг. 4 - схема перемещения зубьев во время работы на фиг. 5 схема воздействия зуба на слой почвы. Борона состоит из рамы 1, на которой с возможностью вращения с помощью шарниров 2 с вертикальной осью прикреплены центры планок 3 с прикрепленными к краям планок 3 зубьями 4 с помощью втулок 5. Зубья 4 имеют горизонтальное сечение в виде эллипса и фиксируются во втулках 5 с помощью винтов 6. Большие оси эллипсов сечений зубьев 4 составляют с планкой 3 равные углы 65 и пересекаются на оси симметрии планки 3 в направлении движения бороны. На раме 1 закреплены выполненные в виде рамки ограничители 7, исключающие возможность поворота планок в обе стороны на угол, больший 90 -25. Борона работает следующим образом. 2 55742009.10.30 При движении бороны силы сопротивления почвы, приложенные к зубьям 4, разные в каждый момент времени, поэтому периодически возникает крутящий момент, и зубья будут колебаться вокруг оси шарнира 2. При отклонении планок 3 от перпендикулярного направлению движения бороны, совпадающего с вектором ее поступательной скорости ,положения, вследствие установки больших осей эллипсов сечений зубьев 4 к планкам 3 под равными углами 65, происходит увеличение площади поперечной проекции перемещающихся относительно рамы 1 вперед по направлению движения бороны зубьев и,соответственно, силы воздействия на них со стороны почвы. Одновременно происходит уменьшение площади поперечной проекции перемещающихся относительно рамы 1 назад по направлению движения бороны зубьев и, соответственно, силы воздействия на них со стороны почвы, причем поворот планок 3 ограничен рамками ограничителей 7 углом 25,при котором большие оси эллипсов отстающих зубьев совпадают с направлением движения бороны. Далее, под действием разности моментов сил, действующих со стороны почвы на зубья 4, планки 3 поворачиваются в обратном направлении до упора в рамки ограничителей 7 противоположных зубьев 4. Таким образом, совершаются одновременно продольные и поперечные перемещения зубьев поочередно из положенияв положениеи(фиг. 5) и обратно, сохраняя при этом вертикальное расположение и распространяя деформацию почвы за пределы зоны непосредственного контакта зубьев с почвой. Такое воздействие зубьев на почву увеличивает объем почвы, деформируемой каждым зубом,улучшает ее крошение, повышает дробление комьев и способствует самоочищению зубьев от растительных остатков и налипшей почвы. Так как в положении планок 3, перпендикулярном направлению движения бороны 1, острые углы больших осей эллипсов сечений зубьев 4 с ним равны 25, что меньше угла трения поверхности зубьев о почву 4, в этом положении зубья 3 оказывают интенсивное боковое воздействие на почву, что способствует быстрейшему выходу их из положения равновесия и вовлечению в процесс продольных и поперечных перемещений. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
