Устройство для формирования слоя стеблей лубяных культур

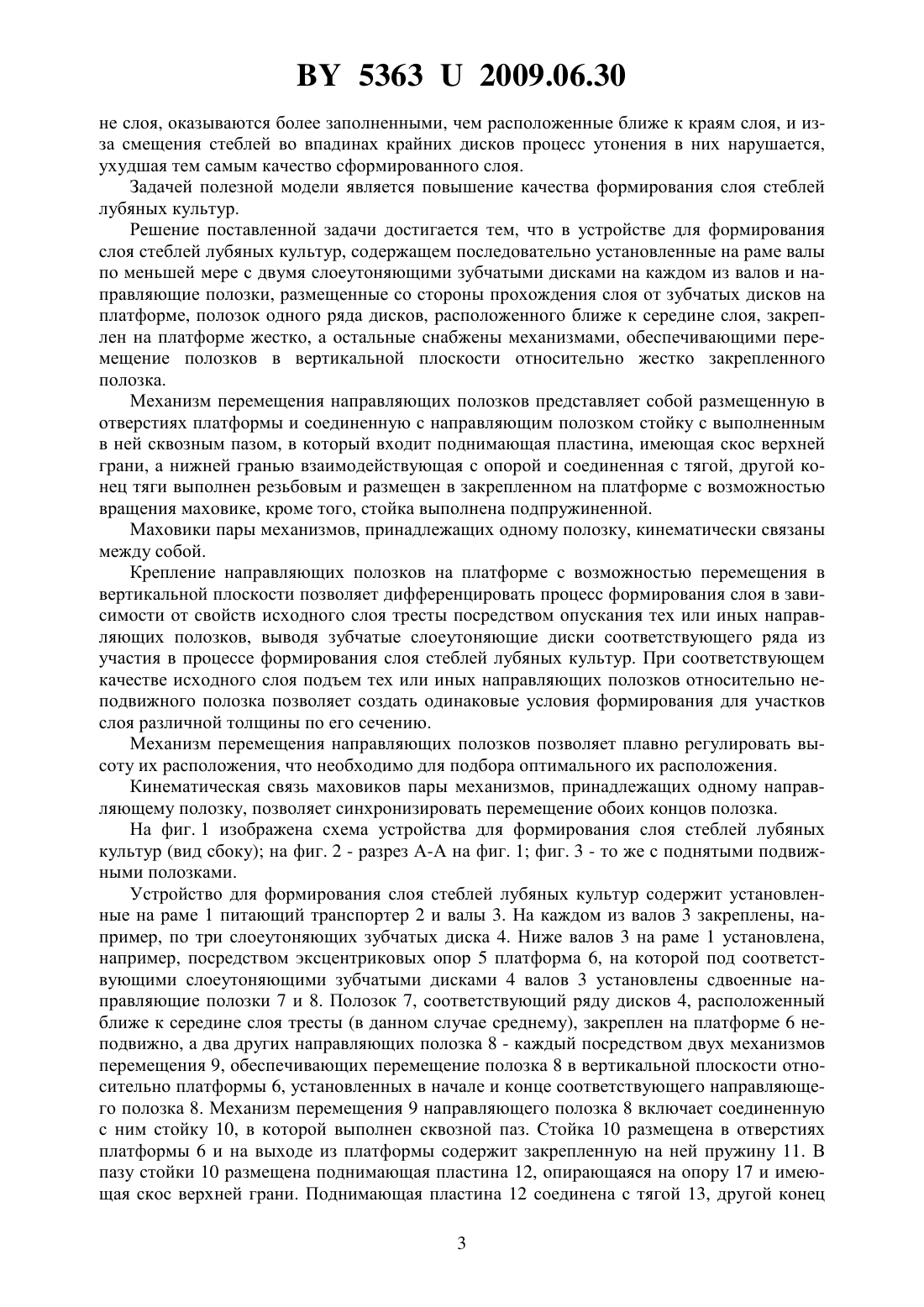

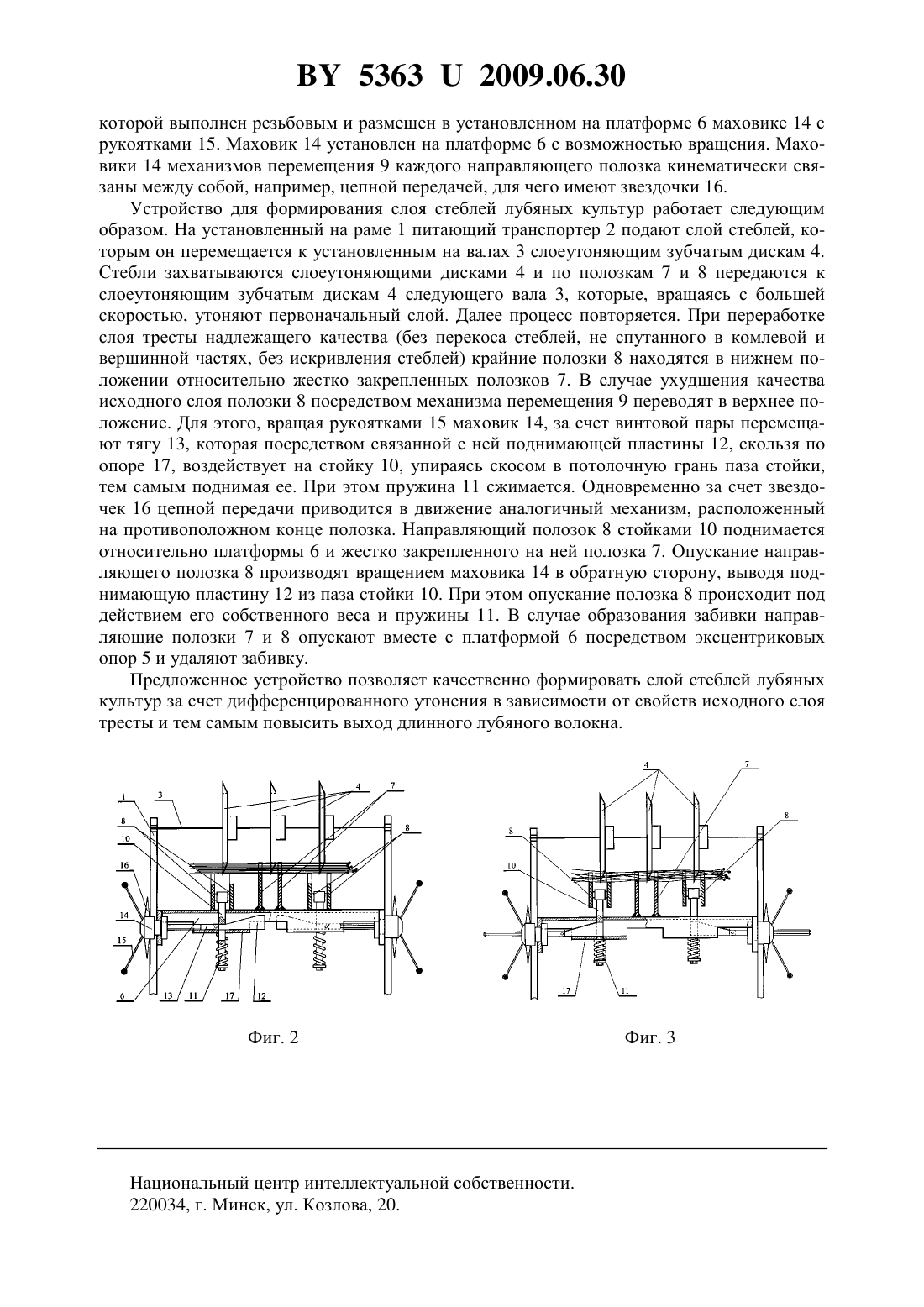

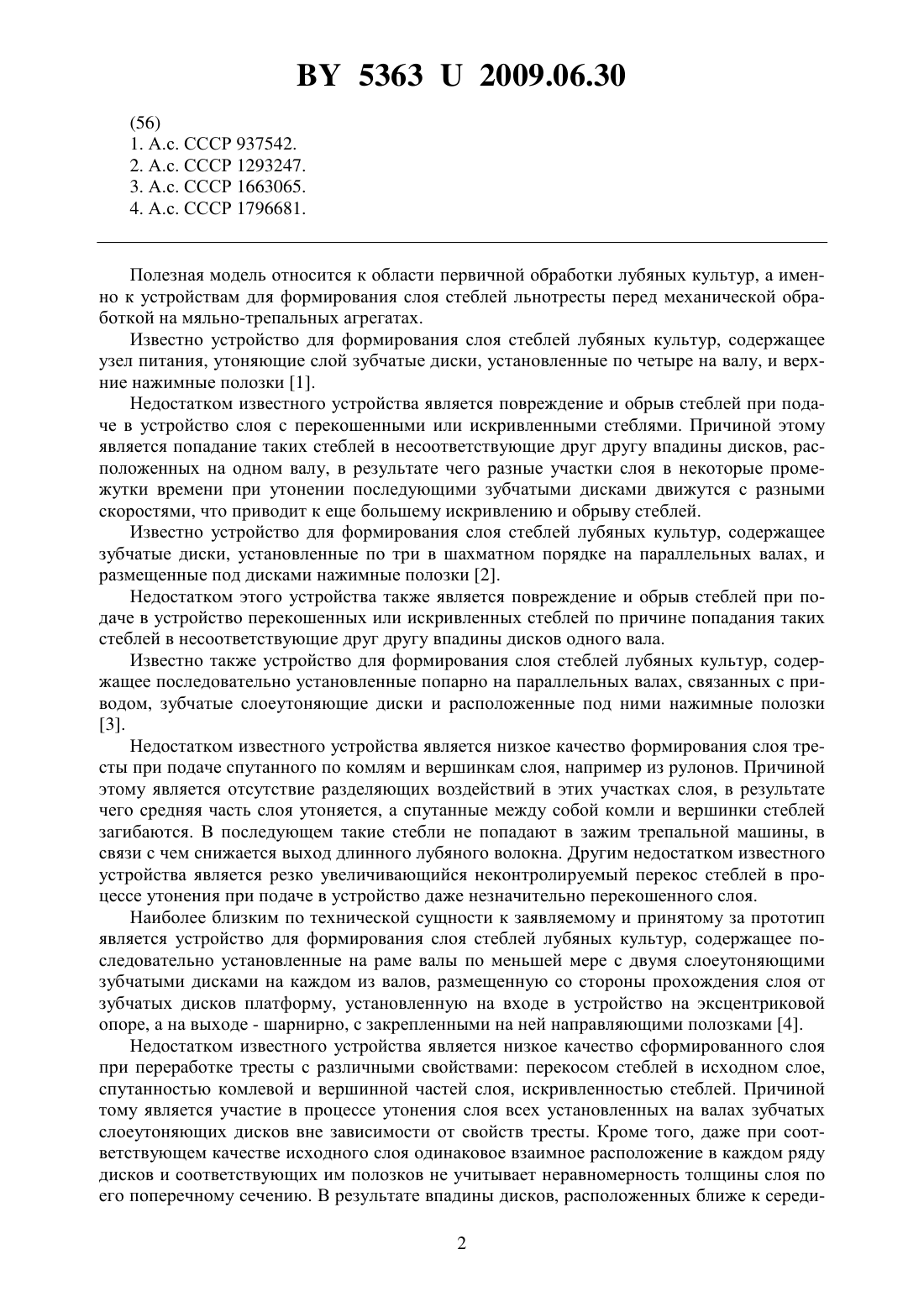

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ СЛОЯ СТЕБЛЕЙ ЛУБЯНЫХ КУЛЬТУР(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Науменко Владимир Максимович Перевозников Василий Николаевич Винченок Николай Григорьевич Бобровская Ирина Евгеньевна(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) 1. Устройство для формирования слоя стеблей лубяных культур, содержащее последовательно установленные на раме валы, по меньшей мере, с двумя слоеутоняющими зубчатыми дисками на каждом из валов и направляющие полозки, размещенные со стороны прохождения слоя от зубчатых дисков на платформе, отличающееся тем, что полозок одного ряда дисков, расположенного ближе к середине слоя, закреплен на платформе жестко, а остальные снабжены механизмами, обеспечивающими перемещение полозков в вертикальной плоскости относительно жестко закрепленного полозка. 2. Устройство по п. 1, отличающееся тем, что механизм перемещения направляющих полозков представляет собой размещенную в отверстиях платформы и соединенную с направляющим полозком стойку с выполненным в ней сквозным пазом, в который входит поднимающая пластина, имеющая скос верхней грани, а нижней гранью взаимодействующая с опорой и соединенная с тягой, при этом другой конец тяги выполнен резьбовым и размещен в закрепленном на платформе с возможностью вращения маховике, кроме того, стойка выполнена подпружиненной. 3. Устройство по п. 2, отличающееся тем, что маховики пары механизмов, принадлежащих одному полозку, кинематически связаны между собой.(56) 1. А.с. СССР 937542. 2. А.с. СССР 1293247. 3. А.с. СССР 1663065. 4. А.с. СССР 1796681. Полезная модель относится к области первичной обработки лубяных культур, а именно к устройствам для формирования слоя стеблей льнотресты перед механической обработкой на мяльно-трепальных агрегатах. Известно устройство для формирования слоя стеблей лубяных культур, содержащее узел питания, утоняющие слой зубчатые диски, установленные по четыре на валу, и верхние нажимные полозки 1. Недостатком известного устройства является повреждение и обрыв стеблей при подаче в устройство слоя с перекошенными или искривленными стеблями. Причиной этому является попадание таких стеблей в несоответствующие друг другу впадины дисков, расположенных на одном валу, в результате чего разные участки слоя в некоторые промежутки времени при утонении последующими зубчатыми дисками движутся с разными скоростями, что приводит к еще большему искривлению и обрыву стеблей. Известно устройство для формирования слоя стеблей лубяных культур, содержащее зубчатые диски, установленные по три в шахматном порядке на параллельных валах, и размещенные под дисками нажимные полозки 2. Недостатком этого устройства также является повреждение и обрыв стеблей при подаче в устройство перекошенных или искривленных стеблей по причине попадания таких стеблей в несоответствующие друг другу впадины дисков одного вала. Известно также устройство для формирования слоя стеблей лубяных культур, содержащее последовательно установленные попарно на параллельных валах, связанных с приводом, зубчатые слоеутоняющие диски и расположенные под ними нажимные полозки 3. Недостатком известного устройства является низкое качество формирования слоя тресты при подаче спутанного по комлям и вершинкам слоя, например из рулонов. Причиной этому является отсутствие разделяющих воздействий в этих участках слоя, в результате чего средняя часть слоя утоняется, а спутанные между собой комли и вершинки стеблей загибаются. В последующем такие стебли не попадают в зажим трепальной машины, в связи с чем снижается выход длинного лубяного волокна. Другим недостатком известного устройства является резко увеличивающийся неконтролируемый перекос стеблей в процессе утонения при подаче в устройство даже незначительно перекошенного слоя. Наиболее близким по технической сущности к заявляемому и принятому за прототип является устройство для формирования слоя стеблей лубяных культур, содержащее последовательно установленные на раме валы по меньшей мере с двумя слоеутоняющими зубчатыми дисками на каждом из валов, размещенную со стороны прохождения слоя от зубчатых дисков платформу, установленную на входе в устройство на эксцентриковой опоре, а на выходе - шарнирно, с закрепленными на ней направляющими полозками 4. Недостатком известного устройства является низкое качество сформированного слоя при переработке тресты с различными свойствами перекосом стеблей в исходном слое,спутанностью комлевой и вершинной частей слоя, искривленностью стеблей. Причиной тому является участие в процессе утонения слоя всех установленных на валах зубчатых слоеутоняющих дисков вне зависимости от свойств тресты. Кроме того, даже при соответствующем качестве исходного слоя одинаковое взаимное расположение в каждом ряду дисков и соответствующих им полозков не учитывает неравномерность толщины слоя по его поперечному сечению. В результате впадины дисков, расположенных ближе к середи 2 53632009.06.30 не слоя, оказываются более заполненными, чем расположенные ближе к краям слоя, и изза смещения стеблей во впадинах крайних дисков процесс утонения в них нарушается,ухудшая тем самым качество сформированного слоя. Задачей полезной модели является повышение качества формирования слоя стеблей лубяных культур. Решение поставленной задачи достигается тем, что в устройстве для формирования слоя стеблей лубяных культур, содержащем последовательно установленные на раме валы по меньшей мере с двумя слоеутоняющими зубчатыми дисками на каждом из валов и направляющие полозки, размещенные со стороны прохождения слоя от зубчатых дисков на платформе, полозок одного ряда дисков, расположенного ближе к середине слоя, закреплен на платформе жестко, а остальные снабжены механизмами, обеспечивающими перемещение полозков в вертикальной плоскости относительно жестко закрепленного полозка. Механизм перемещения направляющих полозков представляет собой размещенную в отверстиях платформы и соединенную с направляющим полозком стойку с выполненным в ней сквозным пазом, в который входит поднимающая пластина, имеющая скос верхней грани, а нижней гранью взаимодействующая с опорой и соединенная с тягой, другой конец тяги выполнен резьбовым и размещен в закрепленном на платформе с возможностью вращения маховике, кроме того, стойка выполнена подпружиненной. Маховики пары механизмов, принадлежащих одному полозку, кинематически связаны между собой. Крепление направляющих полозков на платформе с возможностью перемещения в вертикальной плоскости позволяет дифференцировать процесс формирования слоя в зависимости от свойств исходного слоя тресты посредством опускания тех или иных направляющих полозков, выводя зубчатые слоеутоняющие диски соответствующего ряда из участия в процессе формирования слоя стеблей лубяных культур. При соответствующем качестве исходного слоя подъем тех или иных направляющих полозков относительно неподвижного полозка позволяет создать одинаковые условия формирования для участков слоя различной толщины по его сечению. Механизм перемещения направляющих полозков позволяет плавно регулировать высоту их расположения, что необходимо для подбора оптимального их расположения. Кинематическая связь маховиков пары механизмов, принадлежащих одному направляющему полозку, позволяет синхронизировать перемещение обоих концов полозка. На фиг. 1 изображена схема устройства для формирования слоя стеблей лубяных культур (вид сбоку) на фиг. 2 - разрез А-А на фиг. 1 фиг. 3 - то же с поднятыми подвижными полозками. Устройство для формирования слоя стеблей лубяных культур содержит установленные на раме 1 питающий транспортер 2 и валы 3. На каждом из валов 3 закреплены, например, по три слоеутоняющих зубчатых диска 4. Ниже валов 3 на раме 1 установлена,например, посредством эксцентриковых опор 5 платформа 6, на которой под соответствующими слоеутоняющими зубчатыми дисками 4 валов 3 установлены сдвоенные направляющие полозки 7 и 8. Полозок 7, соответствующий ряду дисков 4, расположенный ближе к середине слоя тресты (в данном случае среднему), закреплен на платформе 6 неподвижно, а два других направляющих полозка 8 - каждый посредством двух механизмов перемещения 9, обеспечивающих перемещение полозка 8 в вертикальной плоскости относительно платформы 6, установленных в начале и конце соответствующего направляющего полозка 8. Механизм перемещения 9 направляющего полозка 8 включает соединенную с ним стойку 10, в которой выполнен сквозной паз. Стойка 10 размещена в отверстиях платформы 6 и на выходе из платформы содержит закрепленную на ней пружину 11. В пазу стойки 10 размещена поднимающая пластина 12, опирающаяся на опору 17 и имеющая скос верхней грани. Поднимающая пластина 12 соединена с тягой 13, другой конец 3 53632009.06.30 которой выполнен резьбовым и размещен в установленном на платформе 6 маховике 14 с рукоятками 15. Маховик 14 установлен на платформе 6 с возможностью вращения. Маховики 14 механизмов перемещения 9 каждого направляющего полозка кинематически связаны между собой, например, цепной передачей, для чего имеют звездочки 16. Устройство для формирования слоя стеблей лубяных культур работает следующим образом. На установленный на раме 1 питающий транспортер 2 подают слой стеблей, которым он перемещается к установленным на валах 3 слоеутоняющим зубчатым дискам 4. Стебли захватываются слоеутоняющими дисками 4 и по полозкам 7 и 8 передаются к слоеутоняющим зубчатым дискам 4 следующего вала 3, которые, вращаясь с большей скоростью, утоняют первоначальный слой. Далее процесс повторяется. При переработке слоя тресты надлежащего качества (без перекоса стеблей, не спутанного в комлевой и вершинной частях, без искривления стеблей) крайние полозки 8 находятся в нижнем положении относительно жестко закрепленных полозков 7. В случае ухудшения качества исходного слоя полозки 8 посредством механизма перемещения 9 переводят в верхнее положение. Для этого, вращая рукоятками 15 маховик 14, за счет винтовой пары перемещают тягу 13, которая посредством связанной с ней поднимающей пластины 12, скользя по опоре 17, воздействует на стойку 10, упираясь скосом в потолочную грань паза стойки,тем самым поднимая ее. При этом пружина 11 сжимается. Одновременно за счет звездочек 16 цепной передачи приводится в движение аналогичный механизм, расположенный на противоположном конце полозка. Направляющий полозок 8 стойками 10 поднимается относительно платформы 6 и жестко закрепленного на ней полозка 7. Опускание направляющего полозка 8 производят вращением маховика 14 в обратную сторону, выводя поднимающую пластину 12 из паза стойки 10. При этом опускание полозка 8 происходит под действием его собственного веса и пружины 11. В случае образования забивки направляющие полозки 7 и 8 опускают вместе с платформой 6 посредством эксцентриковых опор 5 и удаляют забивку. Предложенное устройство позволяет качественно формировать слой стеблей лубяных культур за счет дифференцированного утонения в зависимости от свойств исходного слоя тресты и тем самым повысить выход длинного лубяного волокна. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
