Резервуар для жидкостей

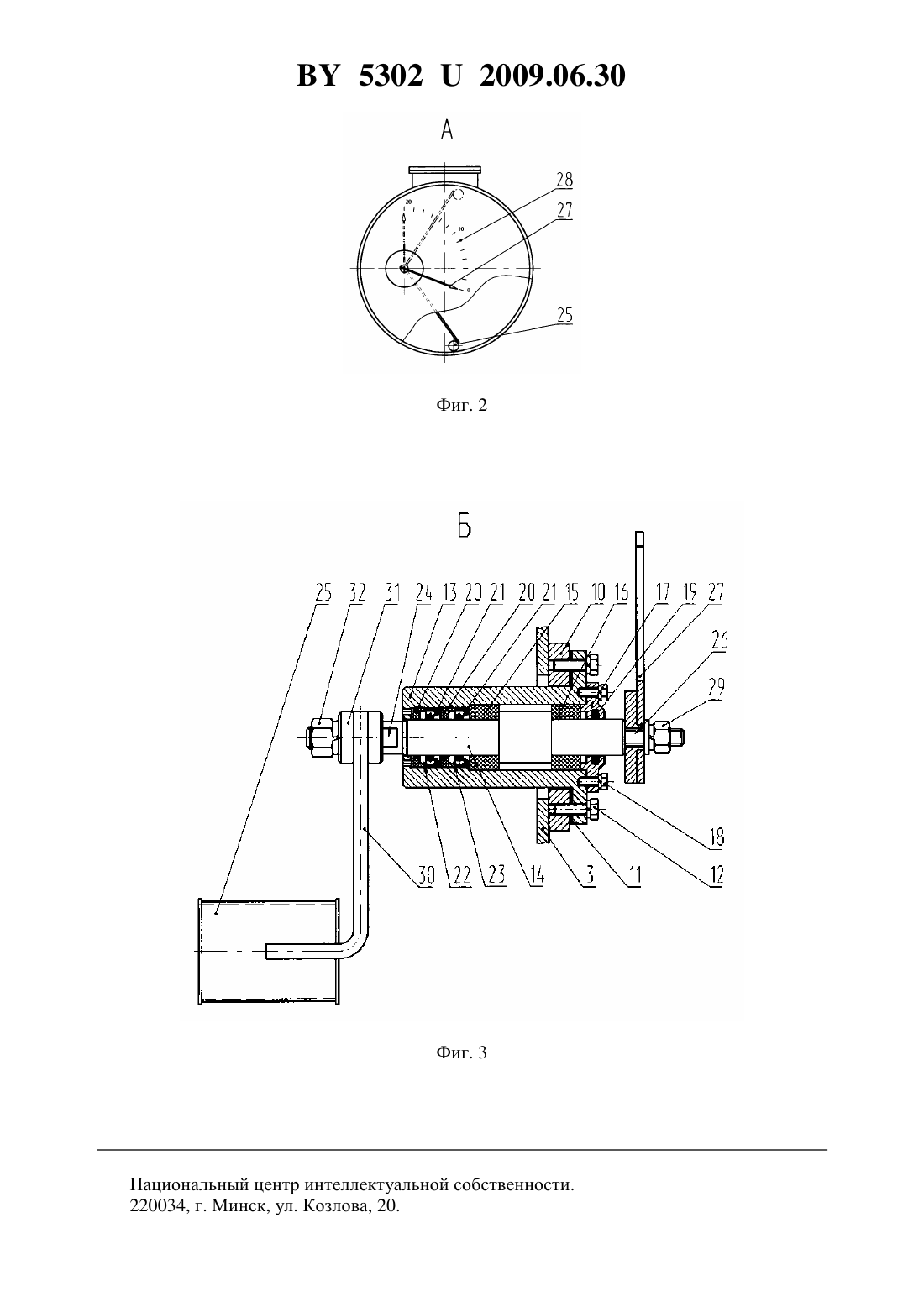

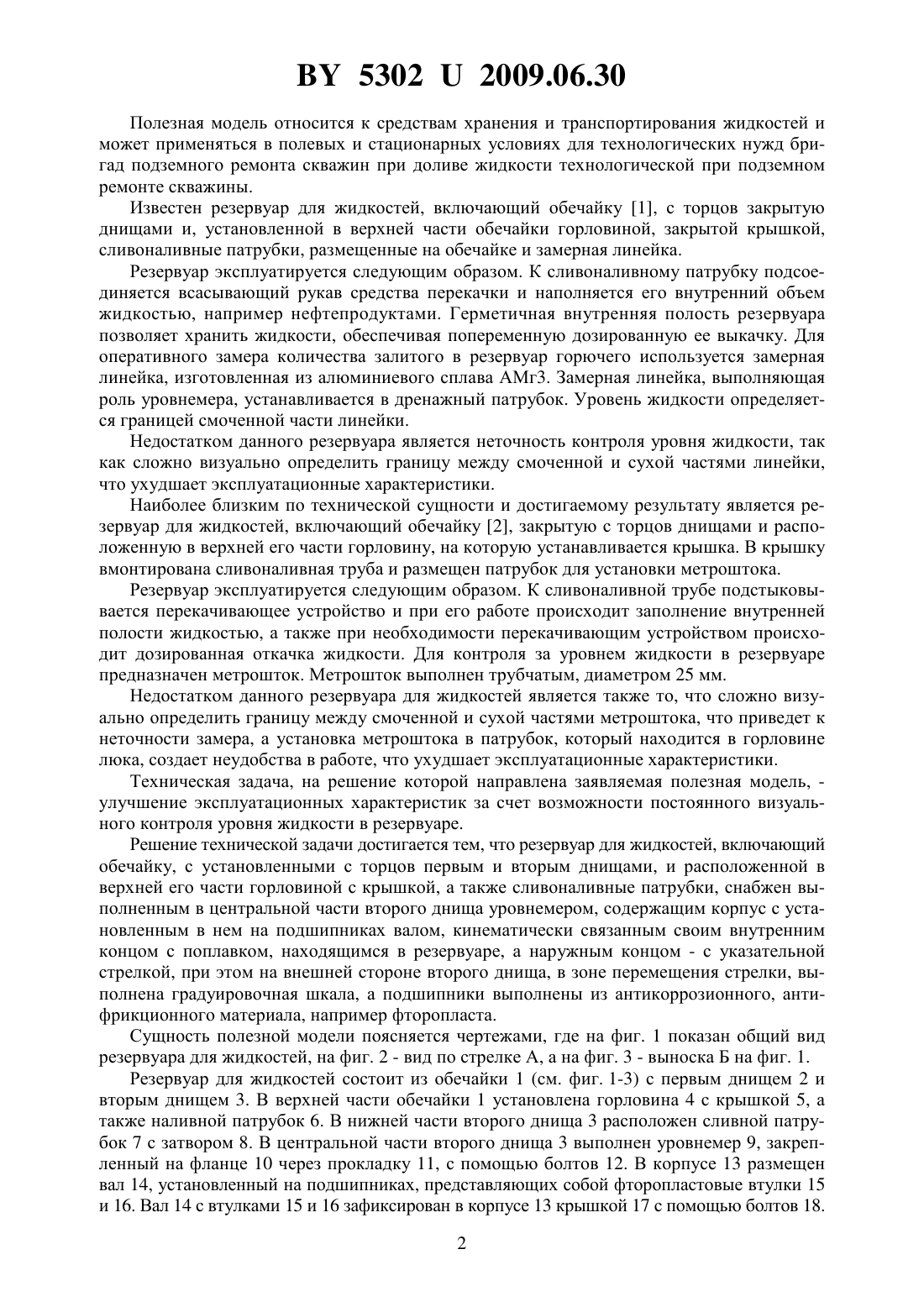

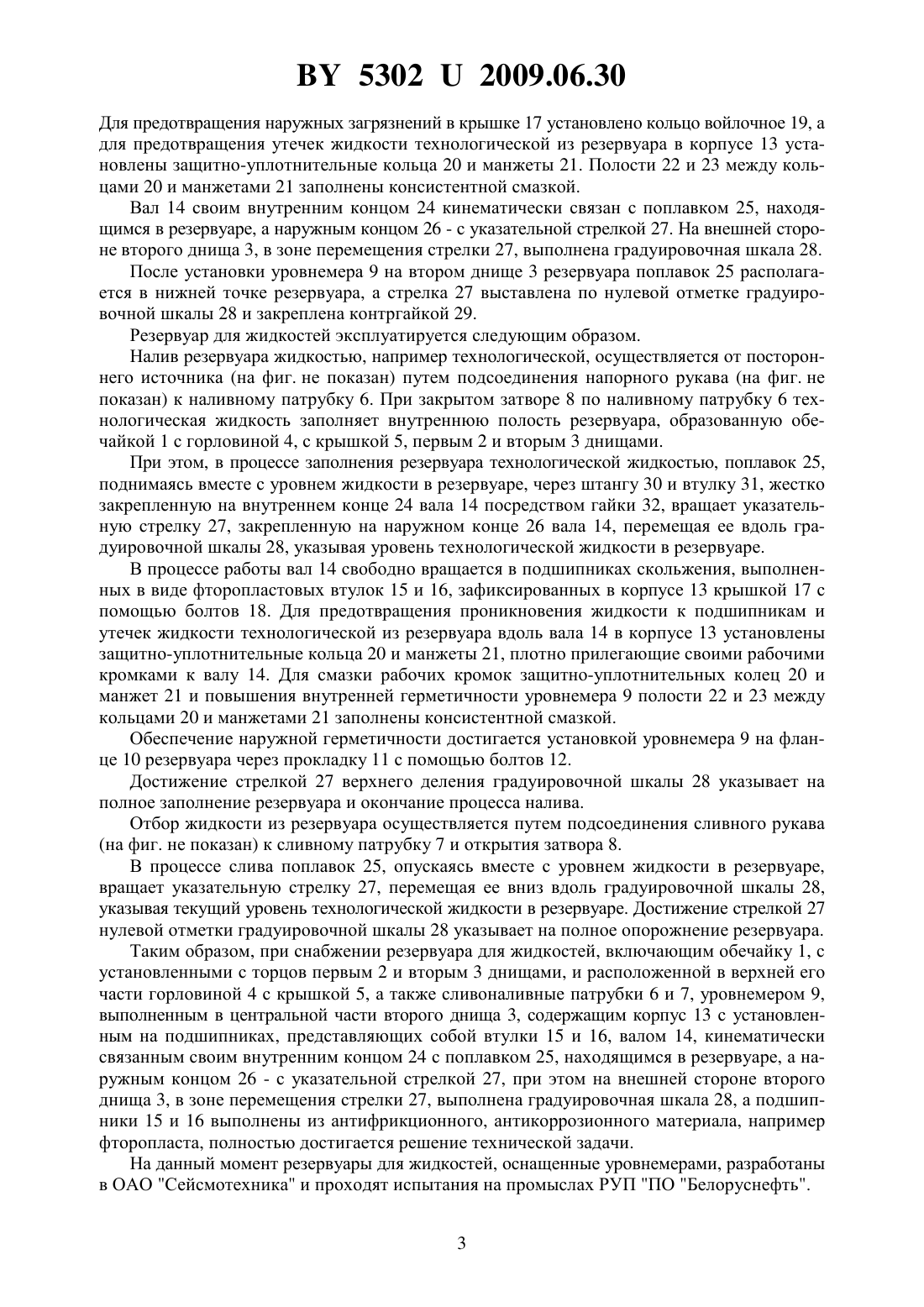

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Сейсмотехника(72) Авторы Алампиев Олег Александрович Кротиков Сергей Петрович Шейбут Геннадий Евгеньевич Андросенко Александр Павлович Новикова Светлана Казимировна Козусева Тамара Ивановна(73) Патентообладатель Открытое акционерное общество Сейсмотехника(57) 1. Резервуар для жидкостей, включающий обечайку, с установленными с торцов первым и вторым днищами, и расположенной в верхней его части горловиной с крышкой,сливоналивные патрубки, отличающийся тем, что он снабжен выполненным в центральной части второго днища уровнемером, содержащим корпус, с установленным в нем на подшипниках валом, кинематически связанным своим внутренним концом с поплавком,находящимся в резервуаре, а наружным концом - с указательной стрелкой, при этом на внешней стороне второго днища, в зоне перемещения стрелки, выполнена градуировочная шкала. 2. Резервуар для жидкостей по п. 1, отличающийся тем, что подшипники выполнены из антикоррозионного, антифрикционного материала, например фторопласта.(56) 1. Михеев Ю.М., Овчинин Д.И. Передвижные резервуары и тара для хранения и транспортирования нефтепродуктов. - М. ЦНИИТЭнефтехим, 1981. - С. 12. 2. А.с. СССР 1242441, 1986. 53022009.06.30 Полезная модель относится к средствам хранения и транспортирования жидкостей и может применяться в полевых и стационарных условиях для технологических нужд бригад подземного ремонта скважин при доливе жидкости технологической при подземном ремонте скважины. Известен резервуар для жидкостей, включающий обечайку 1, с торцов закрытую днищами и, установленной в верхней части обечайки горловиной, закрытой крышкой,сливоналивные патрубки, размещенные на обечайке и замерная линейка. Резервуар эксплуатируется следующим образом. К сливоналивному патрубку подсоединяется всасывающий рукав средства перекачки и наполняется его внутренний объем жидкостью, например нефтепродуктами. Герметичная внутренняя полость резервуара позволяет хранить жидкости, обеспечивая попеременную дозированную ее выкачку. Для оперативного замера количества залитого в резервуар горючего используется замерная линейка, изготовленная из алюминиевого сплава АМг 3. Замерная линейка, выполняющая роль уровнемера, устанавливается в дренажный патрубок. Уровень жидкости определяется границей смоченной части линейки. Недостатком данного резервуара является неточность контроля уровня жидкости, так как сложно визуально определить границу между смоченной и сухой частями линейки,что ухудшает эксплуатационные характеристики. Наиболее близким по технической сущности и достигаемому результату является резервуар для жидкостей, включающий обечайку 2, закрытую с торцов днищами и расположенную в верхней его части горловину, на которую устанавливается крышка. В крышку вмонтирована сливоналивная труба и размещен патрубок для установки метроштока. Резервуар эксплуатируется следующим образом. К сливоналивной трубе подстыковывается перекачивающее устройство и при его работе происходит заполнение внутренней полости жидкостью, а также при необходимости перекачивающим устройством происходит дозированная откачка жидкости. Для контроля за уровнем жидкости в резервуаре предназначен метрошток. Метрошток выполнен трубчатым, диаметром 25 мм. Недостатком данного резервуара для жидкостей является также то, что сложно визуально определить границу между смоченной и сухой частями метроштока, что приведет к неточности замера, а установка метроштока в патрубок, который находится в горловине люка, создает неудобства в работе, что ухудшает эксплуатационные характеристики. Техническая задача, на решение которой направлена заявляемая полезная модель, улучшение эксплуатационных характеристик за счет возможности постоянного визуального контроля уровня жидкости в резервуаре. Решение технической задачи достигается тем, что резервуар для жидкостей, включающий обечайку, с установленными с торцов первым и вторым днищами, и расположенной в верхней его части горловиной с крышкой, а также сливоналивные патрубки, снабжен выполненным в центральной части второго днища уровнемером, содержащим корпус с установленным в нем на подшипниках валом, кинематически связанным своим внутренним концом с поплавком, находящимся в резервуаре, а наружным концом - с указательной стрелкой, при этом на внешней стороне второго днища, в зоне перемещения стрелки, выполнена градуировочная шкала, а подшипники выполнены из антикоррозионного, антифрикционного материала, например фторопласта. Сущность полезной модели поясняется чертежами, где на фиг. 1 показан общий вид резервуара для жидкостей, на фиг. 2 - вид по стрелке А, а на фиг. 3 - выноска Б на фиг. 1. Резервуар для жидкостей состоит из обечайки 1 (см. фиг. 1-3) с первым днищем 2 и вторым днищем 3. В верхней части обечайки 1 установлена горловина 4 с крышкой 5, а также наливной патрубок 6. В нижней части второго днища 3 расположен сливной патрубок 7 с затвором 8. В центральной части второго днища 3 выполнен уровнемер 9, закрепленный на фланце 10 через прокладку 11, с помощью болтов 12. В корпусе 13 размещен вал 14, установленный на подшипниках, представляющих собой фторопластовые втулки 15 и 16. Вал 14 с втулками 15 и 16 зафиксирован в корпусе 13 крышкой 17 с помощью болтов 18. 2 53022009.06.30 Для предотвращения наружных загрязнений в крышке 17 установлено кольцо войлочное 19, а для предотвращения утечек жидкости технологической из резервуара в корпусе 13 установлены защитно-уплотнительные кольца 20 и манжеты 21. Полости 22 и 23 между кольцами 20 и манжетами 21 заполнены консистентной смазкой. Вал 14 своим внутренним концом 24 кинематически связан с поплавком 25, находящимся в резервуаре, а наружным концом 26 - с указательной стрелкой 27. На внешней стороне второго днища 3, в зоне перемещения стрелки 27, выполнена градуировочная шкала 28. После установки уровнемера 9 на втором днище 3 резервуара поплавок 25 располагается в нижней точке резервуара, а стрелка 27 выставлена по нулевой отметке градуировочной шкалы 28 и закреплена контргайкой 29. Резервуар для жидкостей эксплуатируется следующим образом. Налив резервуара жидкостью, например технологической, осуществляется от постороннего источника (на фиг. не показан) путем подсоединения напорного рукава (на фиг. не показан) к наливному патрубку 6. При закрытом затворе 8 по наливному патрубку 6 технологическая жидкость заполняет внутреннюю полость резервуара, образованную обечайкой 1 с горловиной 4, с крышкой 5, первым 2 и вторым 3 днищами. При этом, в процессе заполнения резервуара технологической жидкостью, поплавок 25,поднимаясь вместе с уровнем жидкости в резервуаре, через штангу 30 и втулку 31, жестко закрепленную на внутреннем конце 24 вала 14 посредством гайки 32, вращает указательную стрелку 27, закрепленную на наружном конце 26 вала 14, перемещая ее вдоль градуировочной шкалы 28, указывая уровень технологической жидкости в резервуаре. В процессе работы вал 14 свободно вращается в подшипниках скольжения, выполненных в виде фторопластовых втулок 15 и 16, зафиксированных в корпусе 13 крышкой 17 с помощью болтов 18. Для предотвращения проникновения жидкости к подшипникам и утечек жидкости технологической из резервуара вдоль вала 14 в корпусе 13 установлены защитно-уплотнительные кольца 20 и манжеты 21, плотно прилегающие своими рабочими кромками к валу 14. Для смазки рабочих кромок защитно-уплотнительных колец 20 и манжет 21 и повышения внутренней герметичности уровнемера 9 полости 22 и 23 между кольцами 20 и манжетами 21 заполнены консистентной смазкой. Обеспечение наружной герметичности достигается установкой уровнемера 9 на фланце 10 резервуара через прокладку 11 с помощью болтов 12. Достижение стрелкой 27 верхнего деления градуировочной шкалы 28 указывает на полное заполнение резервуара и окончание процесса налива. Отбор жидкости из резервуара осуществляется путем подсоединения сливного рукава(на фиг. не показан) к сливному патрубку 7 и открытия затвора 8. В процессе слива поплавок 25, опускаясь вместе с уровнем жидкости в резервуаре,вращает указательную стрелку 27, перемещая ее вниз вдоль градуировочной шкалы 28,указывая текущий уровень технологической жидкости в резервуаре. Достижение стрелкой 27 нулевой отметки градуировочной шкалы 28 указывает на полное опорожнение резервуара. Таким образом, при снабжении резервуара для жидкостей, включающим обечайку 1, с установленными с торцов первым 2 и вторым 3 днищами, и расположенной в верхней его части горловиной 4 с крышкой 5, а также сливоналивные патрубки 6 и 7, уровнемером 9,выполненным в центральной части второго днища 3, содержащим корпус 13 с установленным на подшипниках, представляющих собой втулки 15 и 16, валом 14, кинематически связанным своим внутренним концом 24 с поплавком 25, находящимся в резервуаре, а наружным концом 26 - с указательной стрелкой 27, при этом на внешней стороне второго днища 3, в зоне перемещения стрелки 27, выполнена градуировочная шкала 28, а подшипники 15 и 16 выполнены из антифрикционного, антикоррозионного материала, например фторопласта, полностью достигается решение технической задачи. На данный момент резервуары для жидкостей, оснащенные уровнемерами, разработаны в ОАО Сейсмотехника и проходят испытания на промыслах РУП ПО Белоруснефть. 3 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
