Устройство для визуально-диагностического исследования биологических жидкостей
Номер патента: U 5327
Опубликовано: 30.06.2009
Авторы: Титов Леонид Петрович, Круглик Владимир Михайлович, Застенская Ирина Алексеевна, Дойлидо Иосиф Леонидович, Пилькевич Ромуальд Николаевич, Федорович Сергей Владимирович
Текст

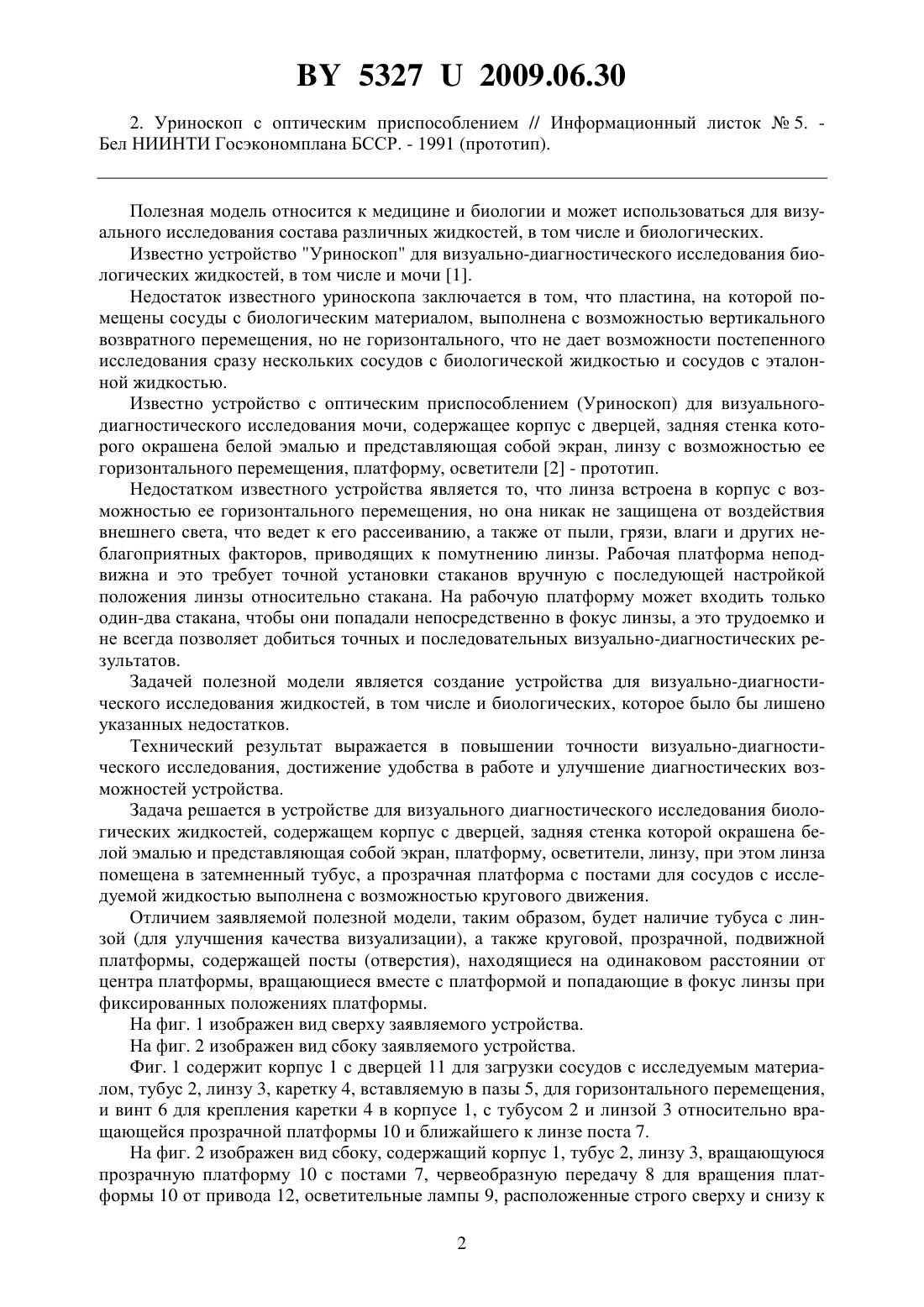

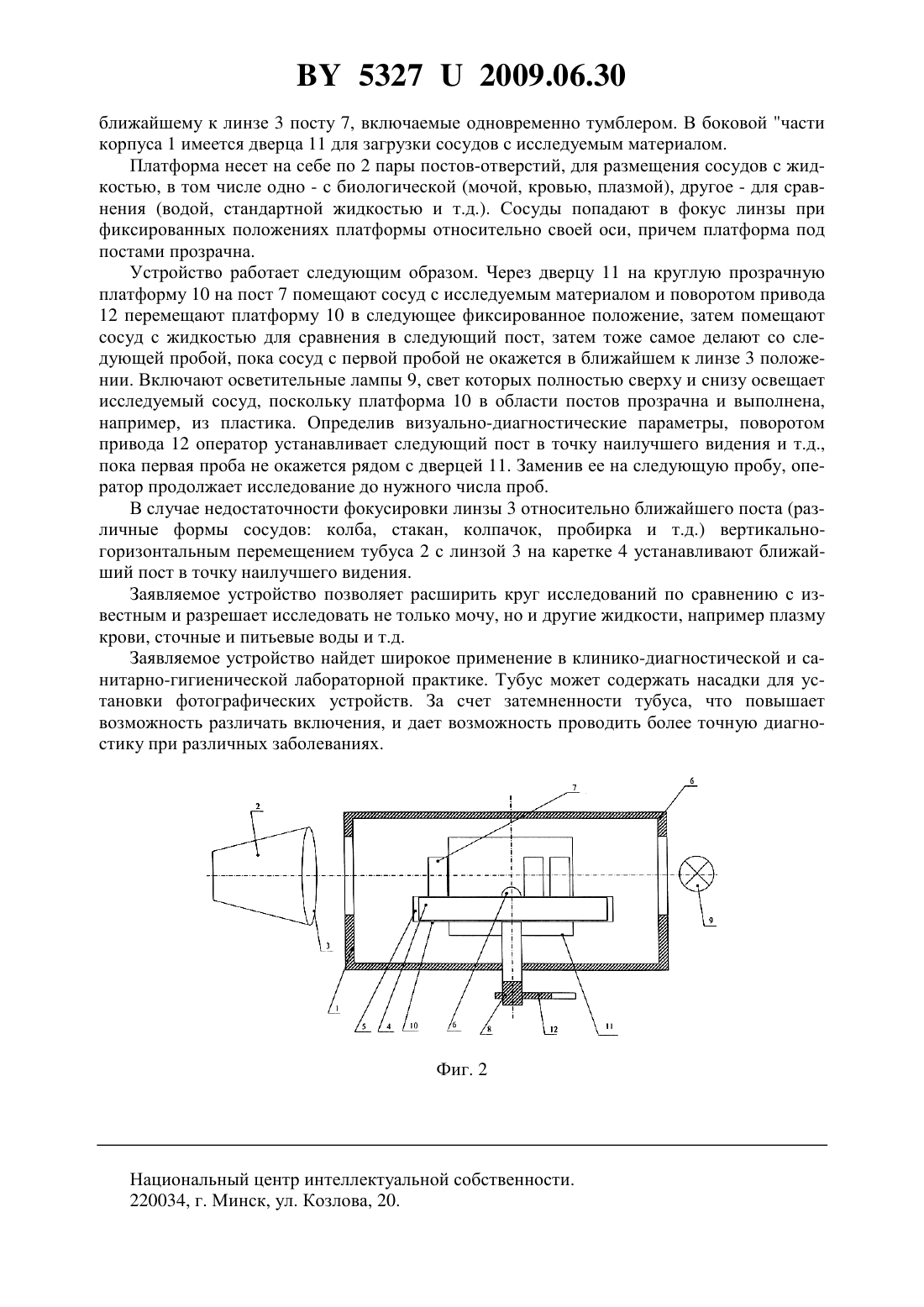

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Государственное учреждение Научно-исследовательский институт эпидемиологии и микробиологии Министерства здравоохранения Республики Беларусь Государственное учреждение Республиканский научно-практический центр гигиены(72) Авторы Титов Леонид Петрович Федорович Сергей Владимирович Пилькевич Ромуальд Николаевич Застенская Ирина Алексеевна Круглик Владимир Михайлович Дойлидо Иосиф Леонидович(73) Патентообладатели Государственное учреждение Научно-исследовательский институт эпидемиологии и микробиологии Министерства здравоохранения Республики Беларусь Государственное учреждение Республиканский научнопрактический центр гигиены(57) Устройство для визуально-диагностического исследования биологических жидкостей,содержащее корпус с дверцей, задняя стенка которого окрашена белой эмалью, платформу, линзу, осветители, отличающееся тем, что линза помещена в затемненный тубус, а прозрачная платформа с постами для сосудов с исследуемой жидкостью выполнена с возможностью кругового движения. 53272009.06.30 2. Уриноскоп с оптическим приспособлением // Информационный листок 5. Бел НИИНТИ Госэкономплана БССР. - 1991 (прототип). Полезная модель относится к медицине и биологии и может использоваться для визуального исследования состава различных жидкостей, в том числе и биологических. Известно устройство Уриноскоп для визуально-диагностического исследования биологических жидкостей, в том числе и мочи 1. Недостаток известного уриноскопа заключается в том, что пластина, на которой помещены сосуды с биологическим материалом, выполнена с возможностью вертикального возвратного перемещения, но не горизонтального, что не дает возможности постепенного исследования сразу нескольких сосудов с биологической жидкостью и сосудов с эталонной жидкостью. Известно устройство с оптическим приспособлением (Уриноскоп) для визуальногодиагностического исследования мочи, содержащее корпус с дверцей, задняя стенка которого окрашена белой эмалью и представляющая собой экран, линзу с возможностью ее горизонтального перемещения, платформу, осветители 2 - прототип. Недостатком известного устройства является то, что линза встроена в корпус с возможностью ее горизонтального перемещения, но она никак не защищена от воздействия внешнего света, что ведет к его рассеиванию, а также от пыли, грязи, влаги и других неблагоприятных факторов, приводящих к помутнению линзы. Рабочая платформа неподвижна и это требует точной установки стаканов вручную с последующей настройкой положения линзы относительно стакана. На рабочую платформу может входить только один-два стакана, чтобы они попадали непосредственно в фокус линзы, а это трудоемко и не всегда позволяет добиться точных и последовательных визуально-диагностических результатов. Задачей полезной модели является создание устройства для визуально-диагностического исследования жидкостей, в том числе и биологических, которое было бы лишено указанных недостатков. Технический результат выражается в повышении точности визуально-диагностического исследования, достижение удобства в работе и улучшение диагностических возможностей устройства. Задача решается в устройстве для визуального диагностического исследования биологических жидкостей, содержащем корпус с дверцей, задняя стенка которой окрашена белой эмалью и представляющая собой экран, платформу, осветители, линзу, при этом линза помещена в затемненный тубус, а прозрачная платформа с постами для сосудов с исследуемой жидкостью выполнена с возможностью кругового движения. Отличием заявляемой полезной модели, таким образом, будет наличие тубуса с линзой (для улучшения качества визуализации), а также круговой, прозрачной, подвижной платформы, содержащей посты (отверстия), находящиеся на одинаковом расстоянии от центра платформы, вращающиеся вместе с платформой и попадающие в фокус линзы при фиксированных положениях платформы. На фиг. 1 изображен вид сверху заявляемого устройства. На фиг. 2 изображен вид сбоку заявляемого устройства. Фиг. 1 содержит корпус 1 с дверцей 11 для загрузки сосудов с исследуемым материалом, тубус 2, линзу 3, каретку 4, вставляемую в пазы 5, для горизонтального перемещения,и винт 6 для крепления каретки 4 в корпусе 1, с тубусом 2 и линзой 3 относительно вращающейся прозрачной платформы 10 и ближайшего к линзе поста 7. На фиг. 2 изображен вид сбоку, содержащий корпус 1, тубус 2, линзу 3, вращающуюся прозрачную платформу 10 с постами 7, червеобразную передачу 8 для вращения платформы 10 от привода 12, осветительные лампы 9, расположенные строго сверху и снизу к 2 53272009.06.30 ближайшему к линзе 3 посту 7, включаемые одновременно тумблером. В боковой части корпуса 1 имеется дверца 11 для загрузки сосудов с исследуемым материалом. Платформа несет на себе по 2 пары постов-отверстий, для размещения сосудов с жидкостью, в том числе одно - с биологической (мочой, кровью, плазмой), другое - для сравнения (водой, стандартной жидкостью и т.д.). Сосуды попадают в фокус линзы при фиксированных положениях платформы относительно своей оси, причем платформа под постами прозрачна. Устройство работает следующим образом. Через дверцу 11 на круглую прозрачную платформу 10 на пост 7 помещают сосуд с исследуемым материалом и поворотом привода 12 перемещают платформу 10 в следующее фиксированное положение, затем помещают сосуд с жидкостью для сравнения в следующий пост, затем тоже самое делают со следующей пробой, пока сосуд с первой пробой не окажется в ближайшем к линзе 3 положении. Включают осветительные лампы 9, свет которых полностью сверху и снизу освещает исследуемый сосуд, поскольку платформа 10 в области постов прозрачна и выполнена,например, из пластика. Определив визуально-диагностические параметры, поворотом привода 12 оператор устанавливает следующий пост в точку наилучшего видения и т.д.,пока первая проба не окажется рядом с дверцей 11. Заменив ее на следующую пробу, оператор продолжает исследование до нужного числа проб. В случае недостаточности фокусировки линзы 3 относительно ближайшего поста (различные формы сосудов колба, стакан, колпачок, пробирка и т.д.) вертикальногоризонтальным перемещением тубуса 2 с линзой 3 на каретке 4 устанавливают ближайший пост в точку наилучшего видения. Заявляемое устройство позволяет расширить круг исследований по сравнению с известным и разрешает исследовать не только мочу, но и другие жидкости, например плазму крови, сточные и питьевые воды и т.д. Заявляемое устройство найдет широкое применение в клинико-диагностической и санитарно-гигиенической лабораторной практике. Тубус может содержать насадки для установки фотографических устройств. За счет затемненности тубуса, что повышает возможность различать включения, и дает возможность проводить более точную диагностику при различных заболеваниях. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
МПК / Метки
МПК: G01N 33/48
Метки: биологических, визуально-диагностического, жидкостей, устройство, исследования
